FUEL SYSTEM   6C – 27

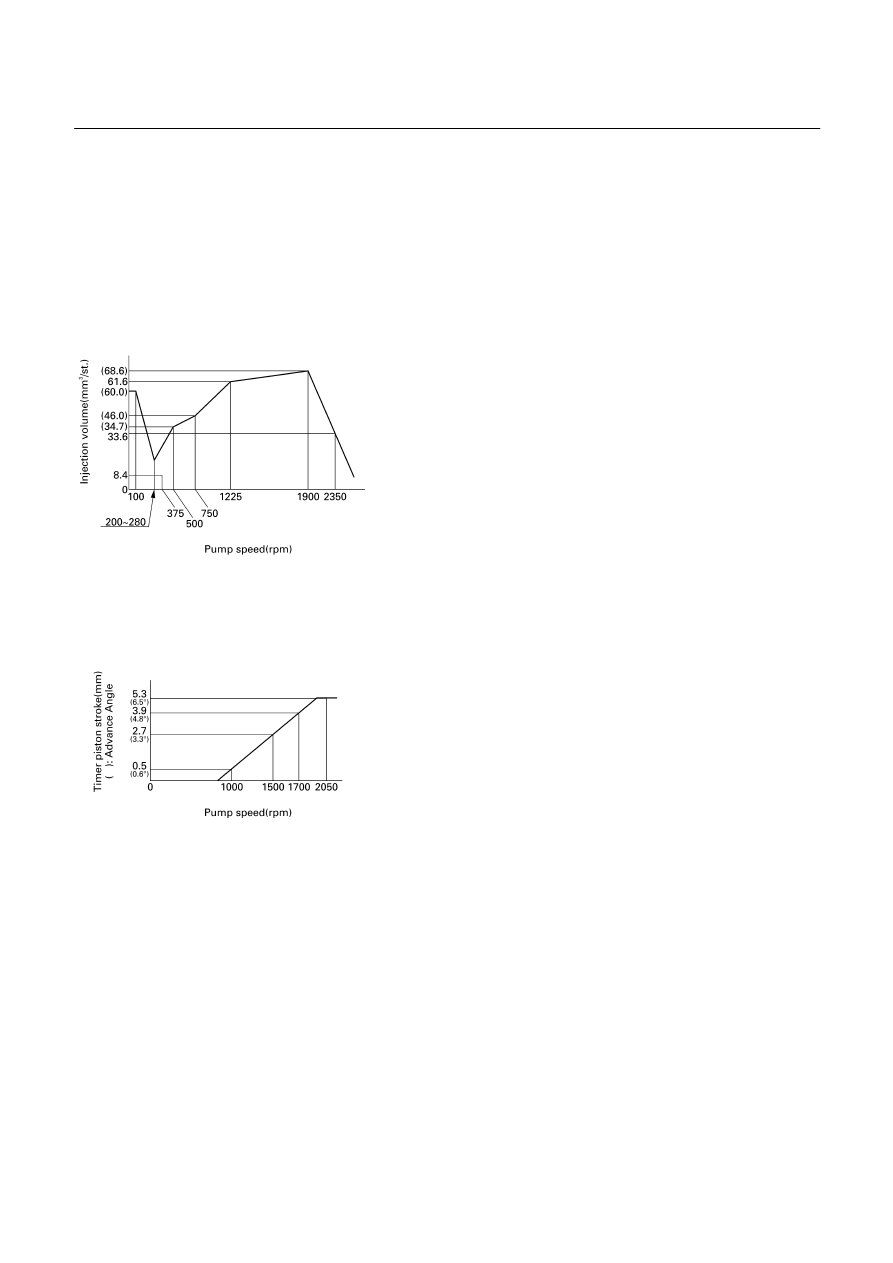

INJECTION VOLUME AND GOVERNOR PERFORMANCE DIAGRAM

Engine: 4JA1L For SOUTH AFRICA only

Identification Numbers: 104746-6501 (ISUZU Part Number 8972176381)

Test Fuel: Standard Diesel Fuel SAE J967D (or ISO 4113)

Governor Adjustment



Timer Performance Diagram



080RY00004

080RY00005

6C – 28  FUEL SYSTEM

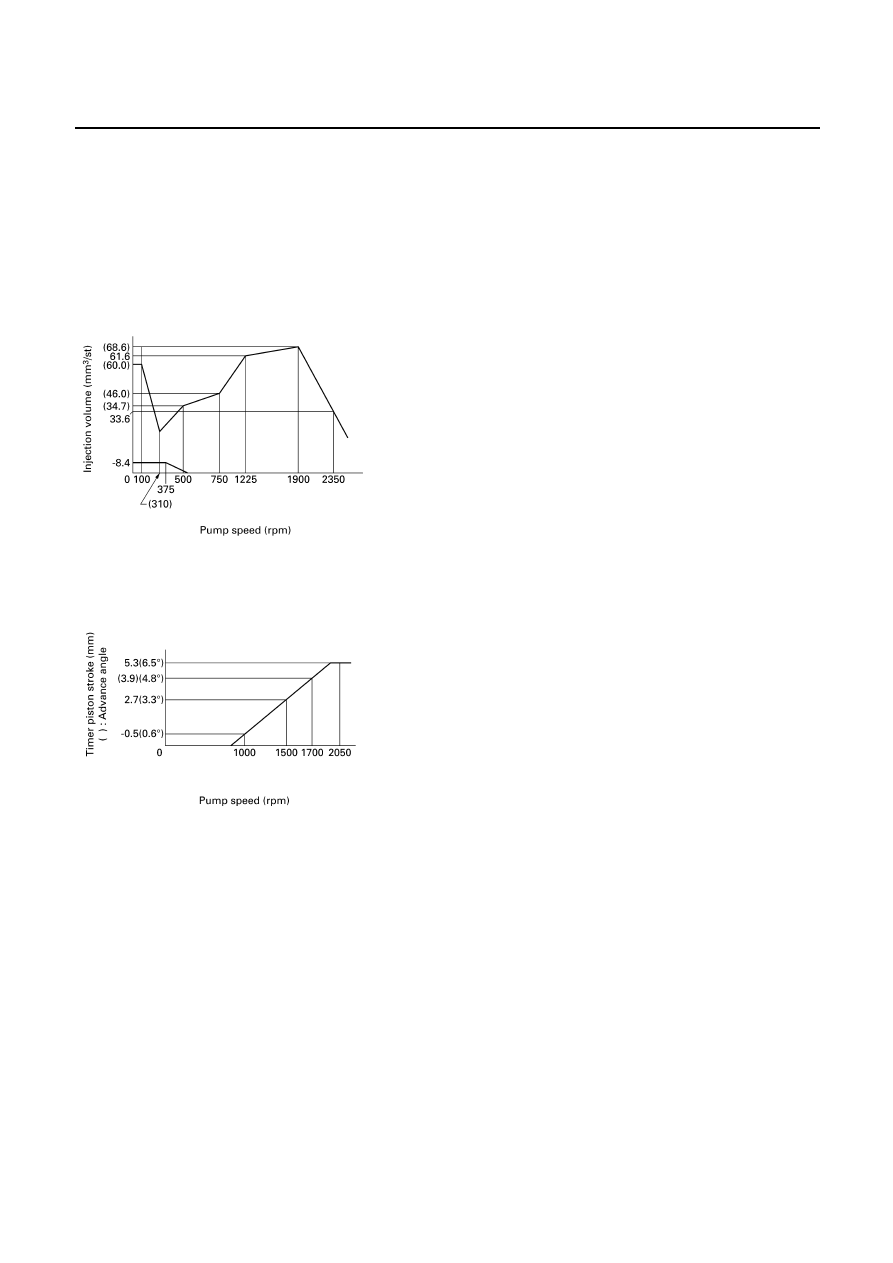

INJECTION VOLUME AND GOVERNOR PERFORMANCE DIAGRAM

Engine: 4JA1L For ARGENTINA only

Identification Numbers: 104746-6450 (ISUZU Part Number 8971881880)

Test Fuel: Standard Diesel Fuel SAE J967D (or ISO 4113)

Governor Adjustment







Timer Performance Diagram



080RY00006

080RY00007

FUEL SYSTEM   6C – 29

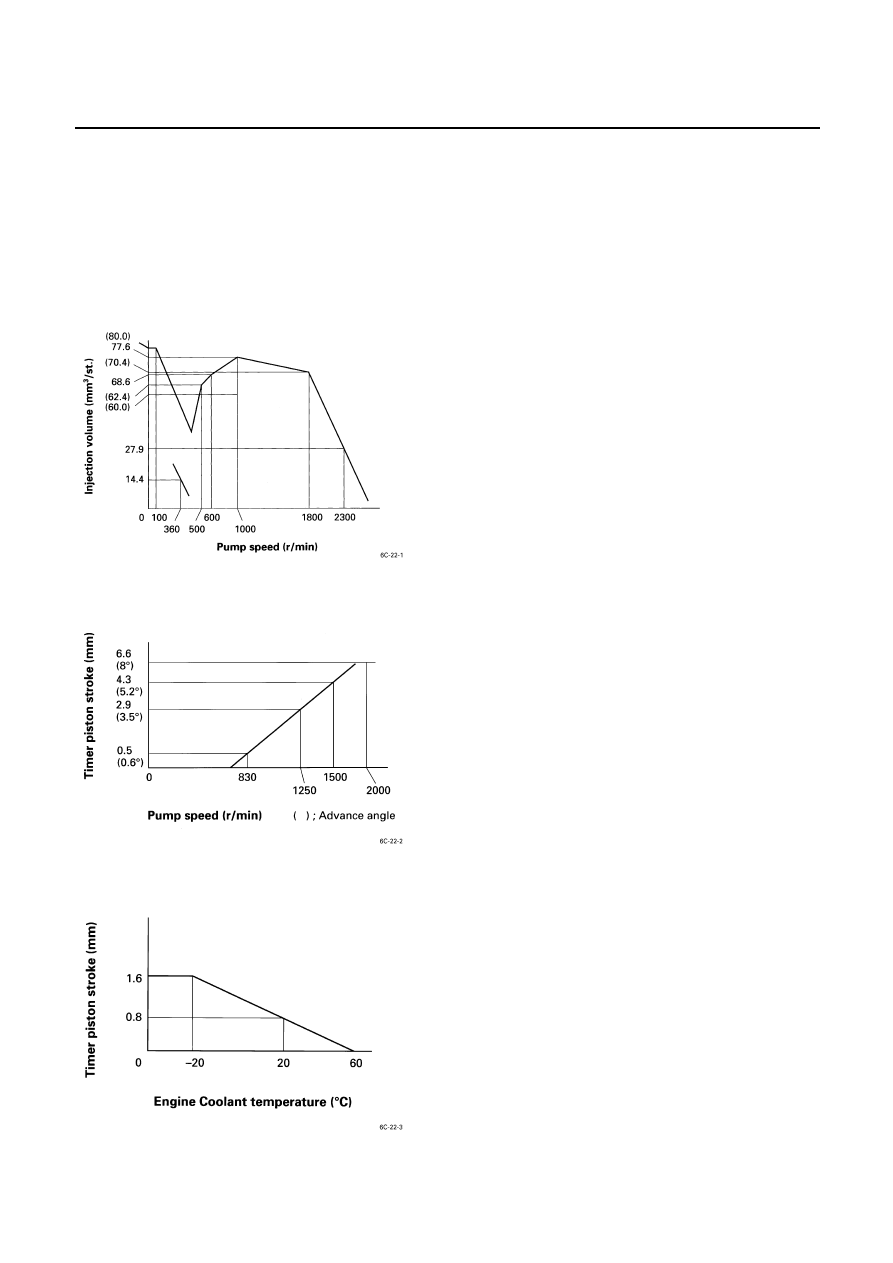

INJECTION VOLUME AND GOVERNOR PERFORMANCE DIAGRAM

Engine: 4JG2T

Identification Numbers: 104741-5862

Test Fuel: Standard Diesel Fuel SAE J967D (or ISO 4113)

Governor Adjustment





Timer Performance Diagram





Cold Advancer Performance Diagram



6C – 30  FUEL SYSTEM

Vacuum Fast Idle Control Device (V-FICD) Adjustment

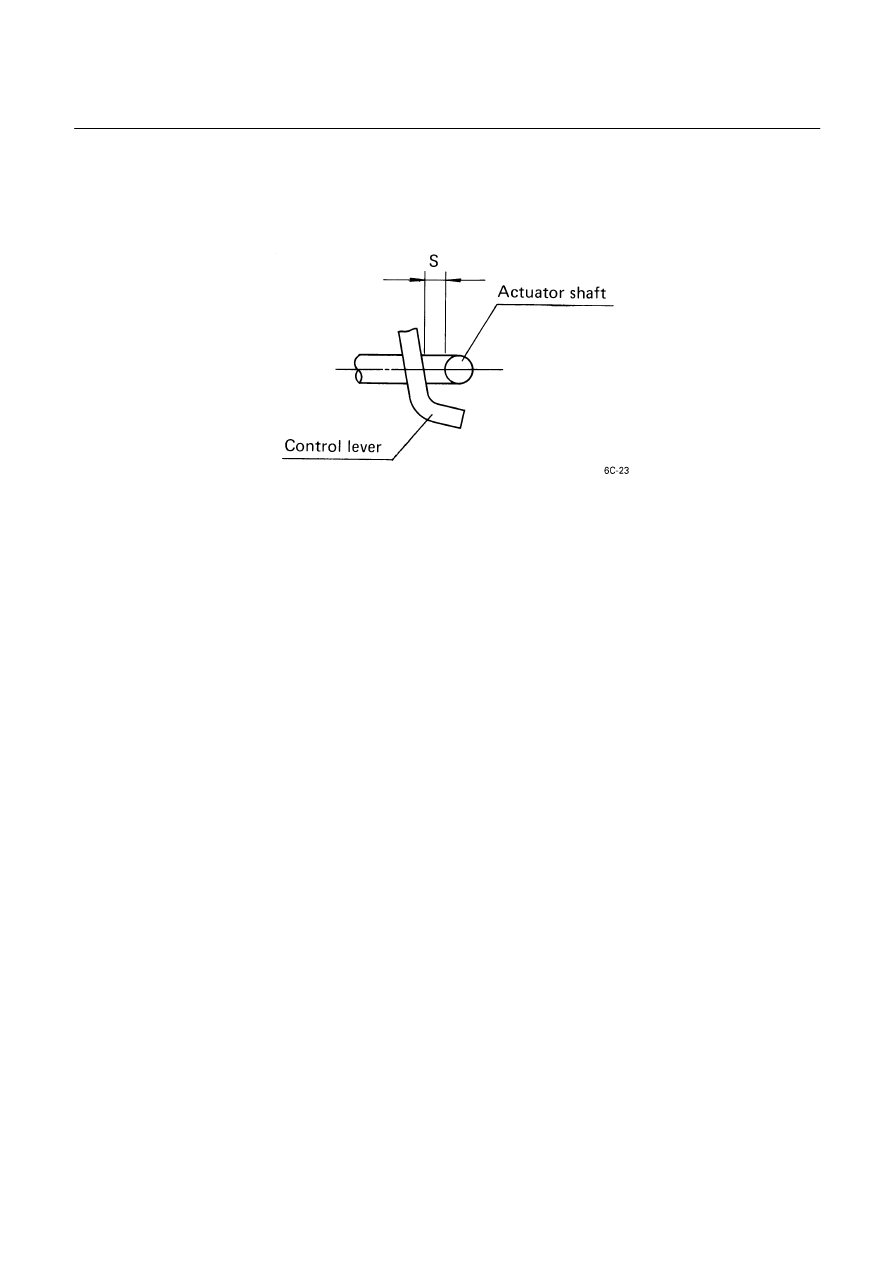

1.  Set the bracket clearance “S” to 1.5

± 0.5 mm (0.06 ± 0.02 in).

2.  Apply 400 mmHg negative pressure to the inside of the actuator.


Check that the actuator shaft moves one complete stroke.
