FUEL SYSTEM   6C – 31



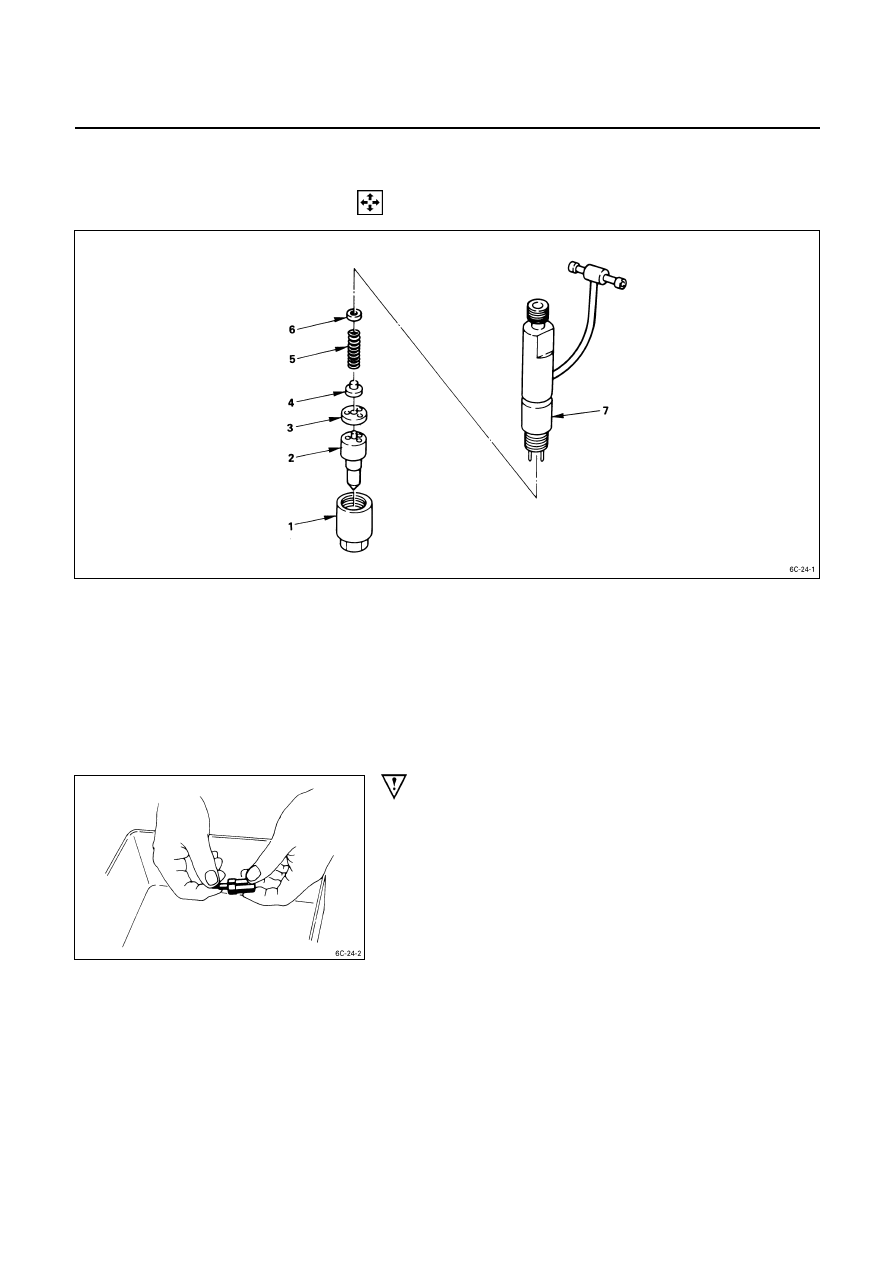

INJECTION NOZZLE

 DISASSEMBLY























Disassembly Steps







   1.

Retaining nut





5.

Spring



J

 2.

Injection nozzle





6.

Adjusting shim

   3.

Spacer



7.

Nozzle holder

   4.

Spring seat












Important Operations

2. Injection

nozzle

1)  Remove the nozzle assemblies from the nozzle

holders.
Tag the nozzle assemblies and the nozzle holders to
ensure that they are reinstalled in their original
positions.
The nozzle assembly and nozzle holder combinations
must not be interchanged.

2)  Immerse the injection nozzles in a tool tray filled with

clean diesel oil to protect them from dust.

6C – 32  FUEL SYSTEM



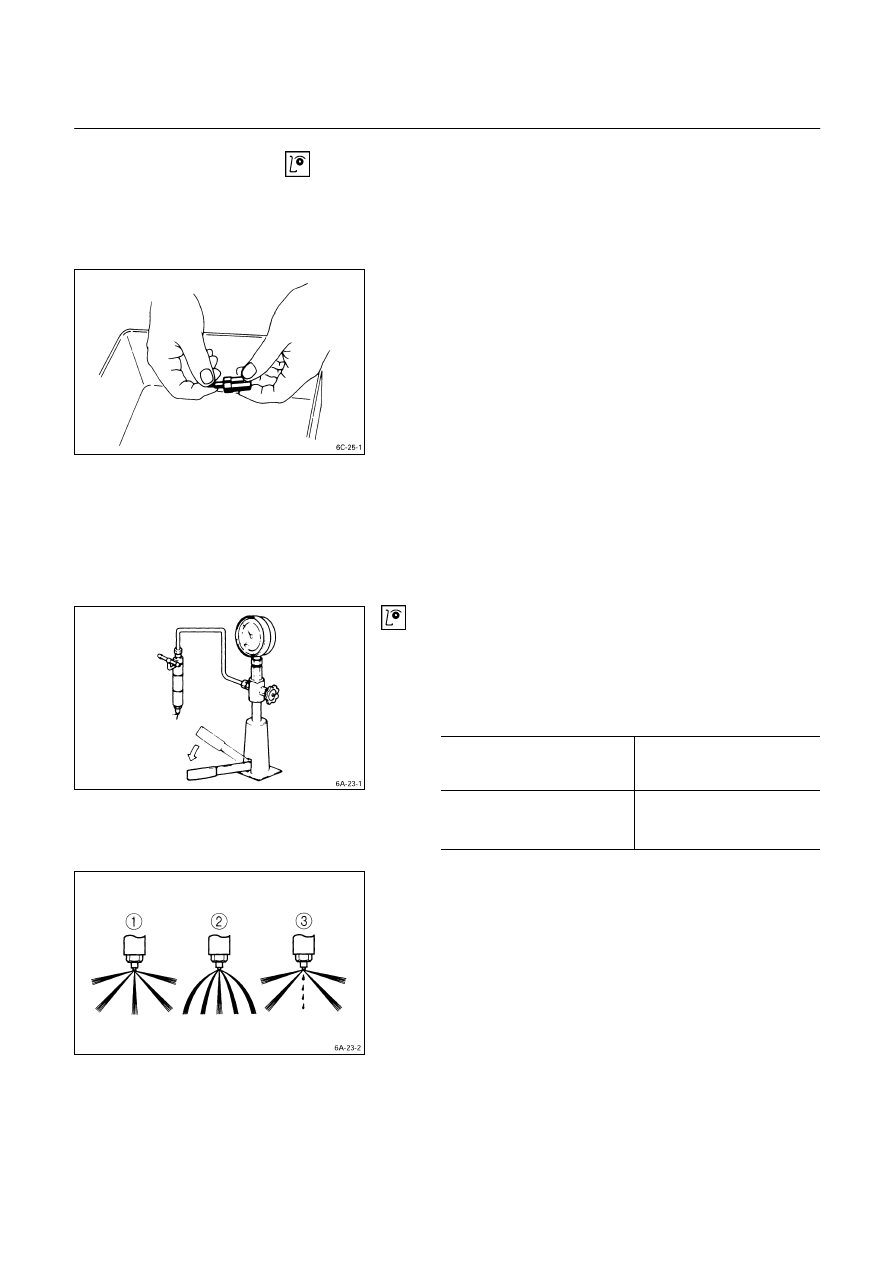

 INSPECTION AND REPAIR

Make the necessary adjustments, repairs, and part replacements if excessive wear or damage is discovered during
inspection.







Injection Nozzle Needle Inspection

1.  Remove the nozzle needle from the nozzle body.
2.  Carefully wash the nozzle needle and the nozzle body

in clean diesel fuel.

3.  Check that the nozzle needle moves smoothly inside

the injection nozzle body.



If the nozzle needle does not move smoothly, it must
be replaced.



















Nozzle Body and Needle Valve Inspection

Check the nozzle body and the needle valve for damage
and deformation.
The nozzle and body assembly must be replaced if either
of these two conditions are discovered during inspection.







Injection Nozzle Inspection

Use a nozzle tester to check the injection nozzle opening
pressure and the spray condition.
If the opening pressure is above or below the specified
value, the injection nozzle must be replaced or adjusted.
Injection Nozzle Opening Pressure

kg/cm

2

 (psi/kPa)



4JA1T, 4JA1, 4JB1T

185 (2,631/18,1)





4JB1T

For ARGENTINA and

MALAYSIA only.

220 (3,128/21,575)











If the spray condition is bad, the injection nozzle must be
replaced or repaired.
Spray Condition



 Correct

‚

Incorrect (Restrictions in orifice)

ƒ

Incorrect (Dripping)









FUEL SYSTEM   6C – 33



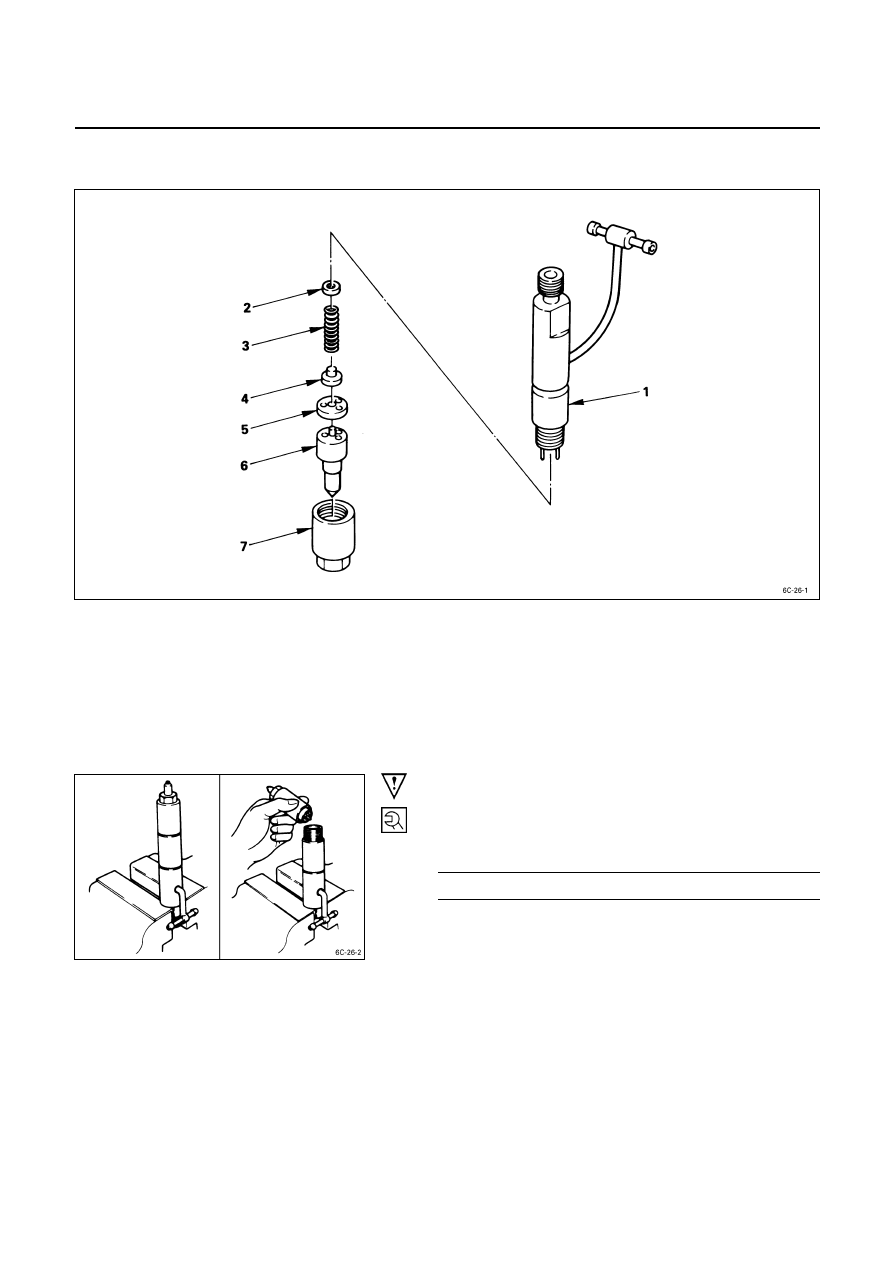

REASSEMBLY

























Reassembly Steps







   1.

Nozzle holder





5.

Spacer

   2.

Adjusting shim





6.

Injection nozzle

   3.

Spring

J

 7.

Retaining nut

   4.

Spring seat














Important Operations

7. Retaining

Nut

Tighten the retaining nut to the specified torque.
Retaining Nut Torque

kg·m (lb.ft/N·m)

3.5

± 0.5 (25.3 ± 3.6/34.3 ± 4.9)

6C – 34  FUEL SYSTEM



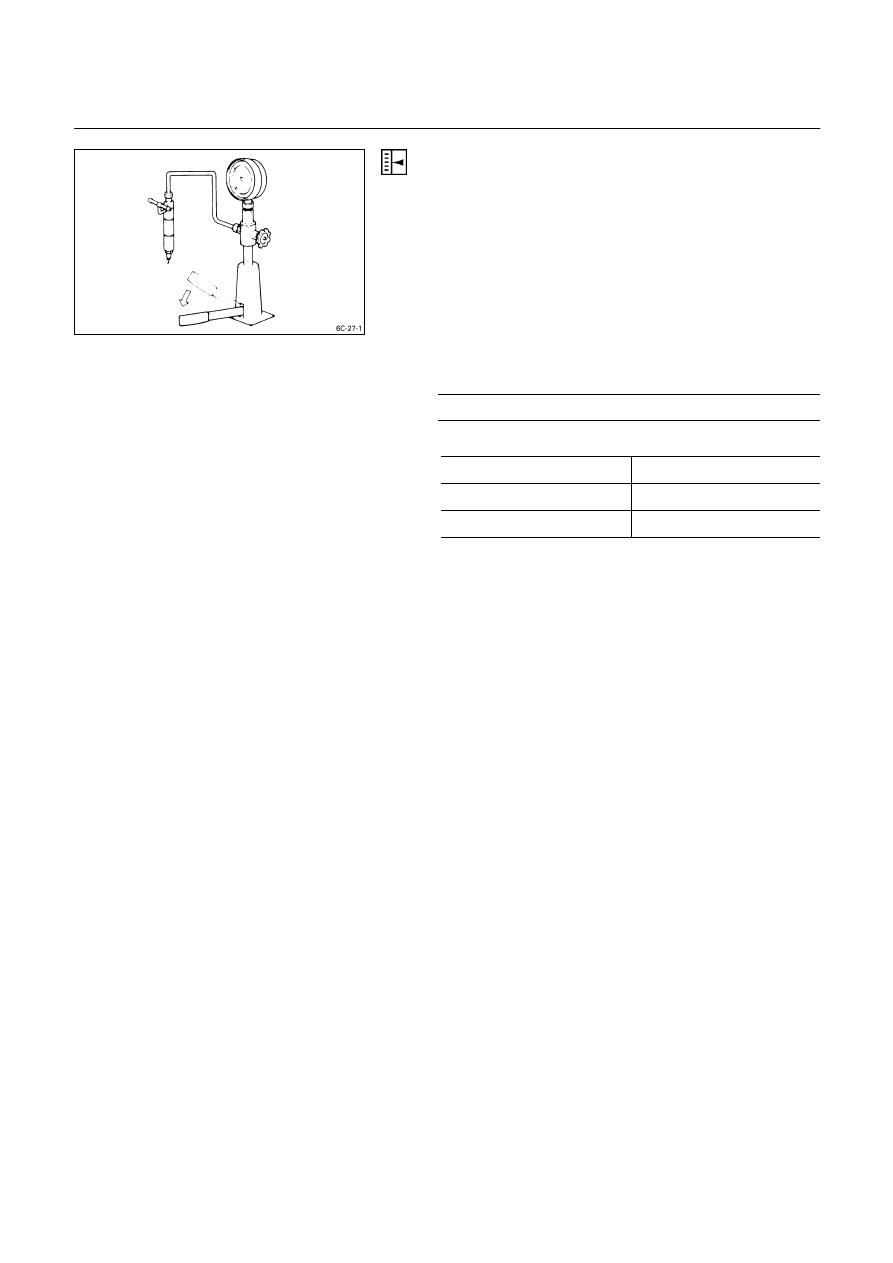

Injection Nozzle Adjustment

The fuel injection starting pressure adjustment of this
injection nozzle is done by rereplacing or decreasing or
increasing the number of shims installed.
1)  Attach the injection nozzle holder to the injection

nozzle tester.

2)  Apply pressure to the nozzle tester to check that the

injection nozzle opens at the specified pressure.



If the injection nozzle does not open at the specified
pressure, install or remove the appropriate number of
ajusting shims to adjust it.

Nozzle Opening Pressure

kg/cm

2

 (psi/MPa)

185 (2,631/18.1)



Adjusting Shim Availability

rnm(in)

Range

0.50 – 1.50 (0.02 – 0.06)

Increment 0.025

(0.001)

Total No. of Shims

41





Removing or installing one shim will increase or decrease
the nozzle opening pressure approximately 3.77 kg/cm

3



(53.6 psi/369.46 kPa).
WARNING:
TEST FLUID FROM THE INJECTION NOZZLE TESTER
WILL SPRAY OUT UNDER GREAT PRESSURE. IT CAN
EASILY PUNCTURE A PERSON’S SKIN. KEEP YOUR
HANDS AWAY FROM THE INJECTION NOZZLE
TESTER AT ALL TIMES.
