FUEL SYSTEM   6C – 39







INSPECTION AND ADJUSTMENT (AFTER
DISASSEMBLY)

Adjustment of nozzle opening pressure, inspection for
leakage and spray condition should be explained.







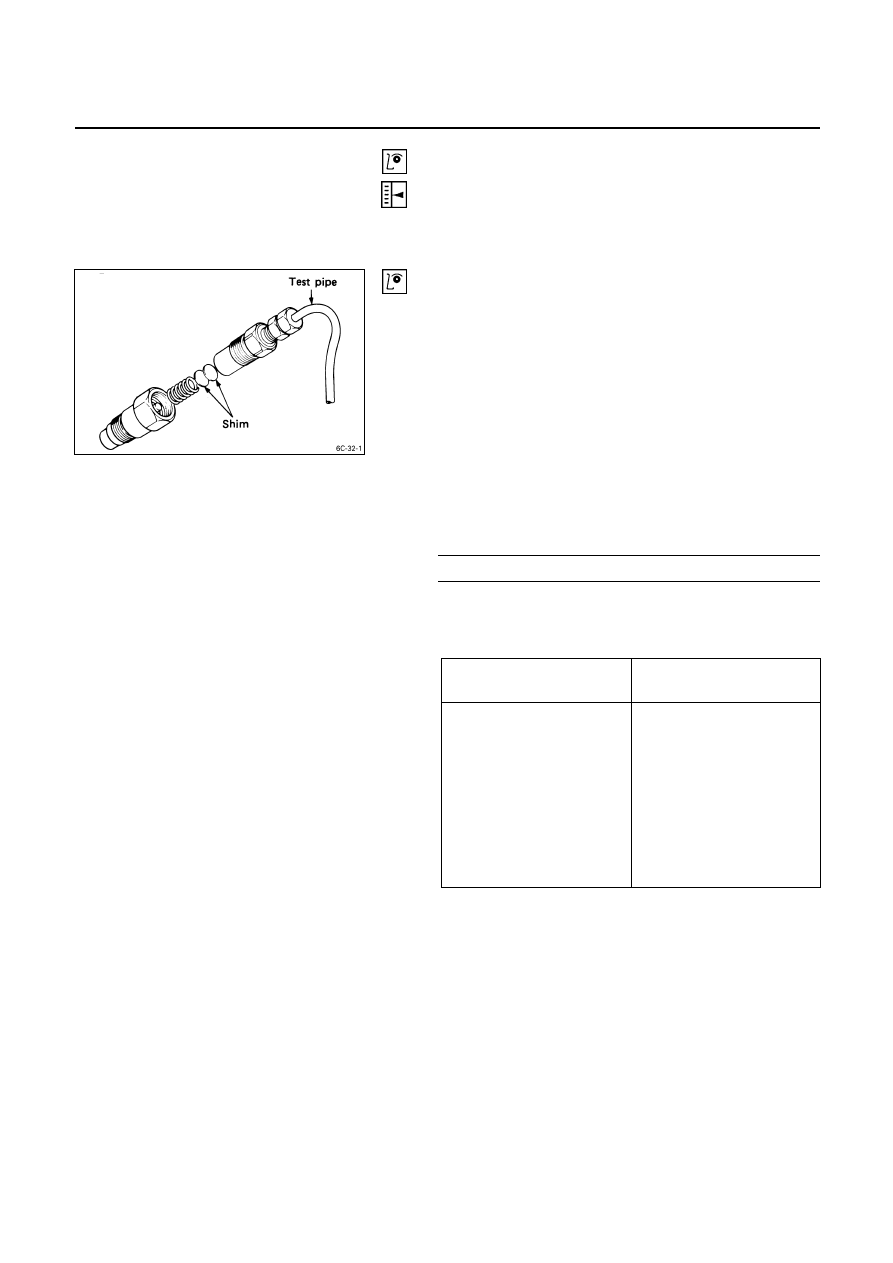

Adjustment of nozzle opening pressure

Install injection nozzle and nozzle holder assembly to
nozzle tester.
Adjust the nozzle opening pressure by setting pressure
adjusting shim until desired pressure is obtained.
Check nozzle openinig pressure by pumping tester lever
once per second.
Nozzle opening pressure can be changed by:
1.  Change of adjusting shim thickness at the rate of 4.8

kg/cm2 (68.3 psi/470.9 kpa) every thickness change
of adjusting shim by 0.04 mm (0.0016 in.).

2.  Adding one 0.05 mm shim to increase 6 kg/cm

2

 (85.3

psi/588.6 kpa).

Nozzle opening pressure of injection nozzles:

150 kg/cm

2

 (2,133 psi/14.7 MPa)



Adjusting shims used for injection nozzle assembly.

Adjusting Shim Available

mm (in)



SHIM THICKNESS

IDENTIFICATION

MARK ON SHIM



 0.50

(0.0197)

0.54 (0.0213)

↓

0.94 (0.0370)

0.98 (0.0386)

1.00 (0.0394)

0.05 (0.0020)

50

54

↓

94

98

00

NONE



6C – 40  FUEL SYSTEM

INJECTION NOZZLE

(For 4JA1TC, 4JH1TC Engine)

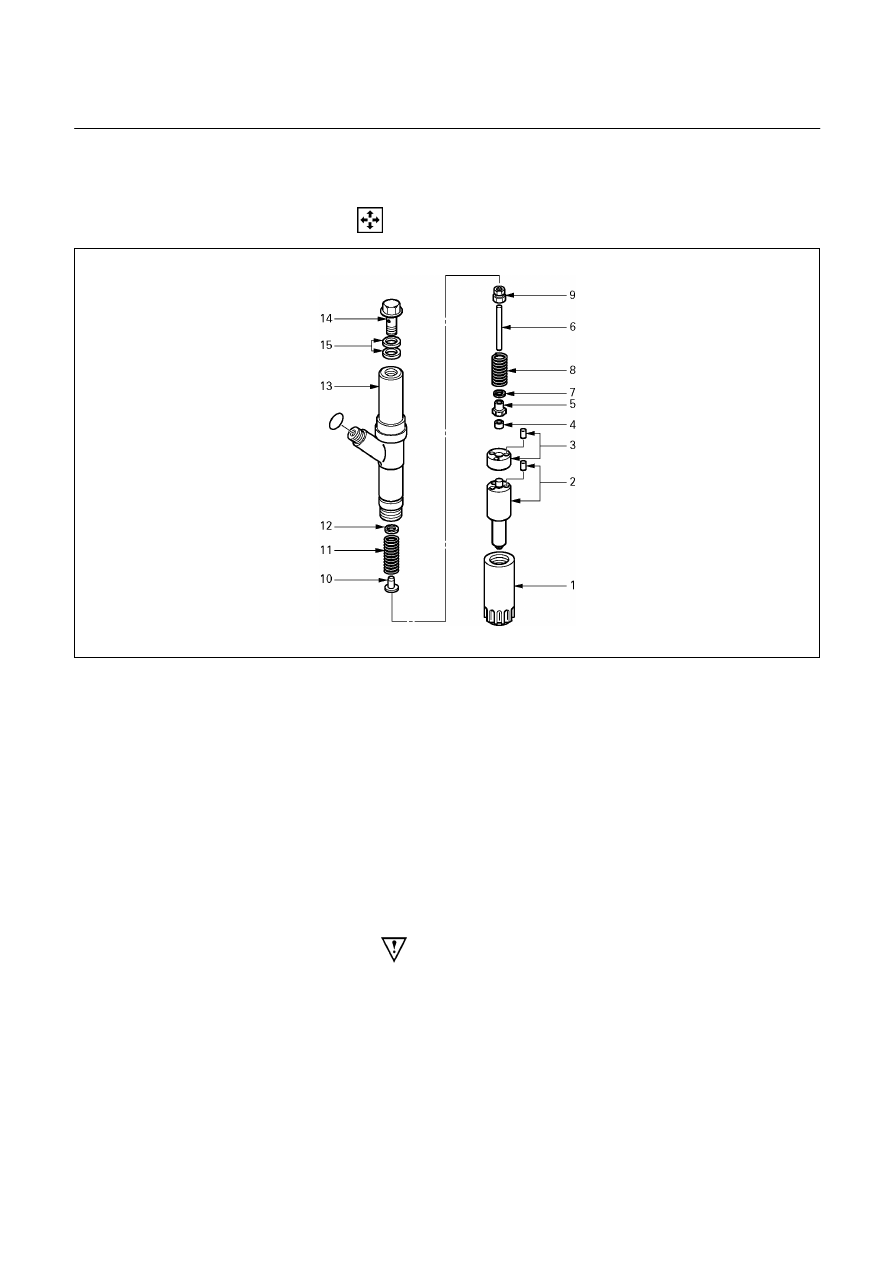

 DISASSEMBLY
























080L200009





Disassembly Steps







   1.

Retaining nut





9.

Collar

   2.

Nozzle & pin





10.

Spring seat

   3.

Spacer & pin





11.

First spring

  4.

Lift Piece





12.

Shim (First nozzle opening
pressure adjustment)

   5.

Spring seat





13.

Nozzle holder body

   6.

Push rod





14.

Eye bolt

  7.

Shim (Second nozzle opening
pressure adjustment)



15.

Gasket

   8.

Second spring


















Important Operations

The two-spring nozzle holder has been developed to
reduce NOx (Nitrogen Oxides) and particulates from direct
injection diesel enigne exhaust.
Before disassembly remove carbon deposit from nozzle
and nozzle holder using a wire brush and wash the outside
nozzle holder assembly.
Caution:
Do not touch nozzle holes with the wire brush during
cleaning it.
Disassemble the nozzle holder assembly to numerical
order.

FUEL SYSTEM   6C – 41

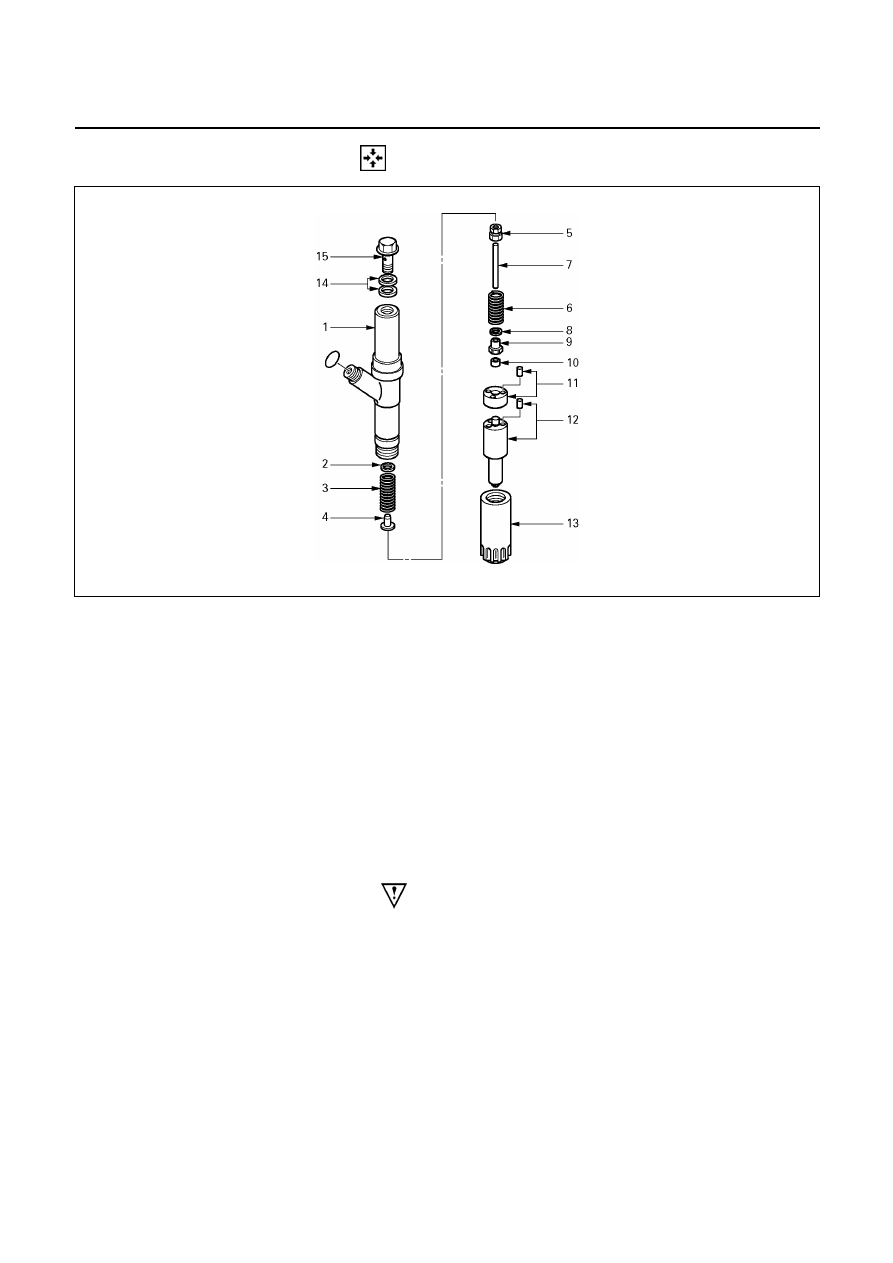

 REASSEMBLY
























080L200010





Reassembly Steps







   1.

Nozzle holder body





9.

Spring seat

  2.

Shim (First opening pressure
adjustment)



 10.

Lift Piece

   3.

First spring





11.

Spacer & pin

   4.

Spring seat





12.

Nozzle & pin

   5.

Collar



13.

Retaining nut

   6.

Second spring





14.

Gasket

   7.

Push rod





15.

Eye bolt



 8.

Shim (Second opening pressure
adjustment)






















Important Operations

The nozzle holder is adjusted as the components are
reassembled in the sequence above.
As adjustment of the two-spring nozzle holder is made in
hundredths of a millimeter, clean the parts thoroughly in
light oil to completely remove any dirt or foreign matter.

6C – 42  FUEL SYSTEM



REASSEMBLY AND ADJUSTMENT PROCEDURE



1

First nozzle opening pressure adjustment



Adjust the first nozzle opening pressure using the shim.









2

Full needle valve lift confirmation



Confirm the full needle valve lift in accordance with the
closed method.









3

Pre-lift confirmation









Confirm pre-lift in accordance with the closed method.



CAUTION:
If not as specified, replace the nozzle assembly, lift
piece, pins and spacer using the nozzle service kit.

4

Second nozzle opening pressure

confirmation



Confirm the second nozzle opening pressure in accordance
with the closed method.









5

Second nozzle opening pressure

adjustment



Adjust the second nozzle opening pressure using the shim.









6

Final inspection



Confirm the condition of the fuel spray with the nozzle and
nozzle holder assembled.









First nozzle opening pressure adjustment



Nozzle needle valve full-lift

0.25 mm (0.0098 in)

Nozzle needle valve pre-lift

0.04 mm(0.0016 in) at 204 kg/cm

2

(2901 psi, 20,000 kpa)

Nozzle pressure 1st Stage

4JA1TC : 199−209 kg/cm

2

(2830−2972 psi, 19.5−20.5 Mpa)

4JH1TC : 204−214 kg/cm

2

(2901−3043 psi, 20.0−21.0 Mpa)

2nd Stage

4JA1TC : 347−362 kg/cm

2

(4934−5148 psi, 34.0−35.5 Mpa)

4JH1TC : 350−365 kg/cm

2

(4977−5190 psi, 34.3−35.8 Mpa)

at lift 0.09 mm (0.0035 in)
= (pre lift + 0.05 mm (0.0020 in))
