Special Tools

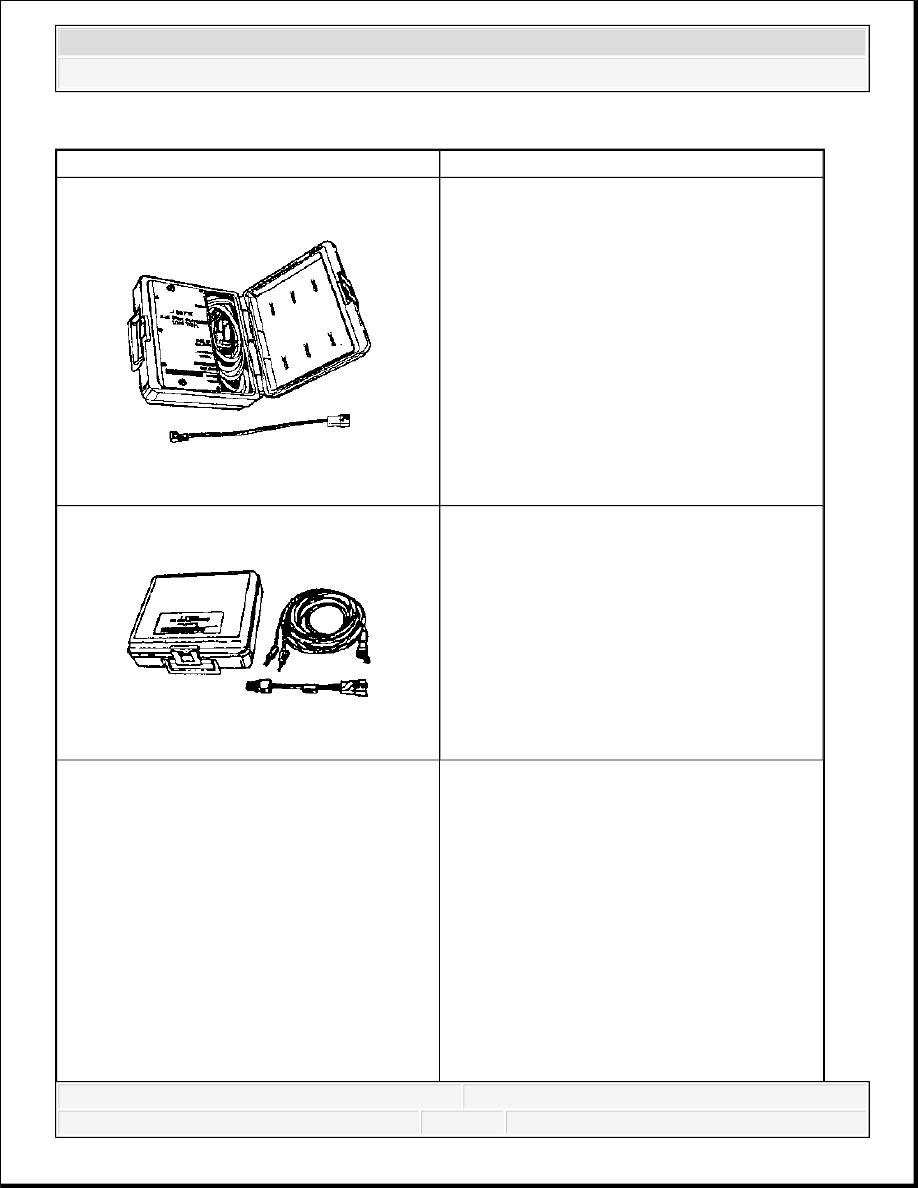

Illustration

Tool Number/Description

J 38715-A

Driver and Passenger SIR Load Tool

J 38826

SIR Deployment Harness

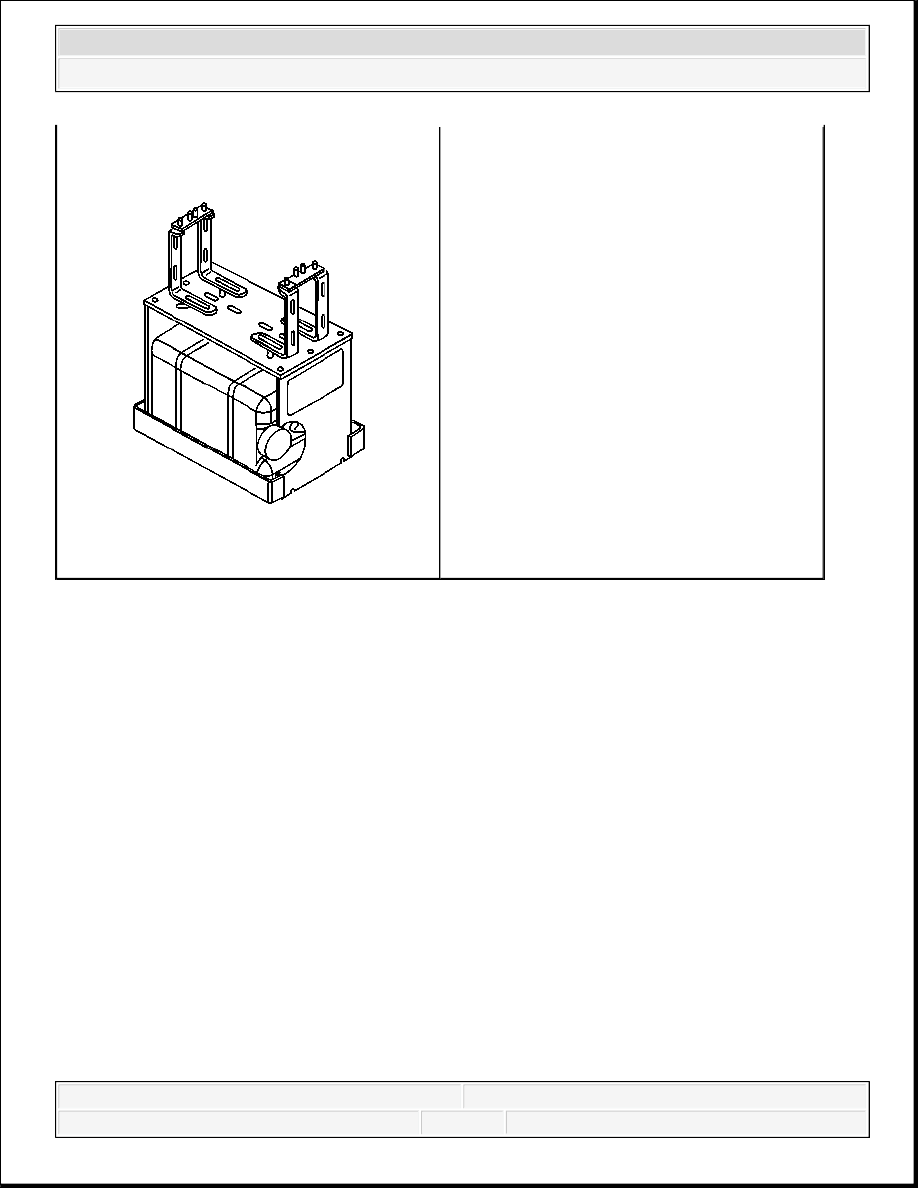

J 39401-B

SIR Deployment Fixture



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3





2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



2007 BRAKES

Antilock Brake System - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

VISUAL IDENTIFICATION

DISASSEMBLED VIEWS

Application

Specification

Metric

English

BPMV Module Mounting Bolts

32 N.m

24 lb ft

Brake Fluid Level Sensor Harness Bracket Bolt

8 N.m

71 lb ft

Brake Pipe Fittings

19 N.m

14 lb ft

Longitudinal Accelerometer Nut

9 N.m

80 lb in

Master Cylinder Nuts

30 N.m

22 lb ft

Wheel Speed Sensor Harness Clip Bolt

9 N.m

80 lb in

Wheel Speed Sensor Mounting Bolt

18 N.m

13 lb ft



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3





2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



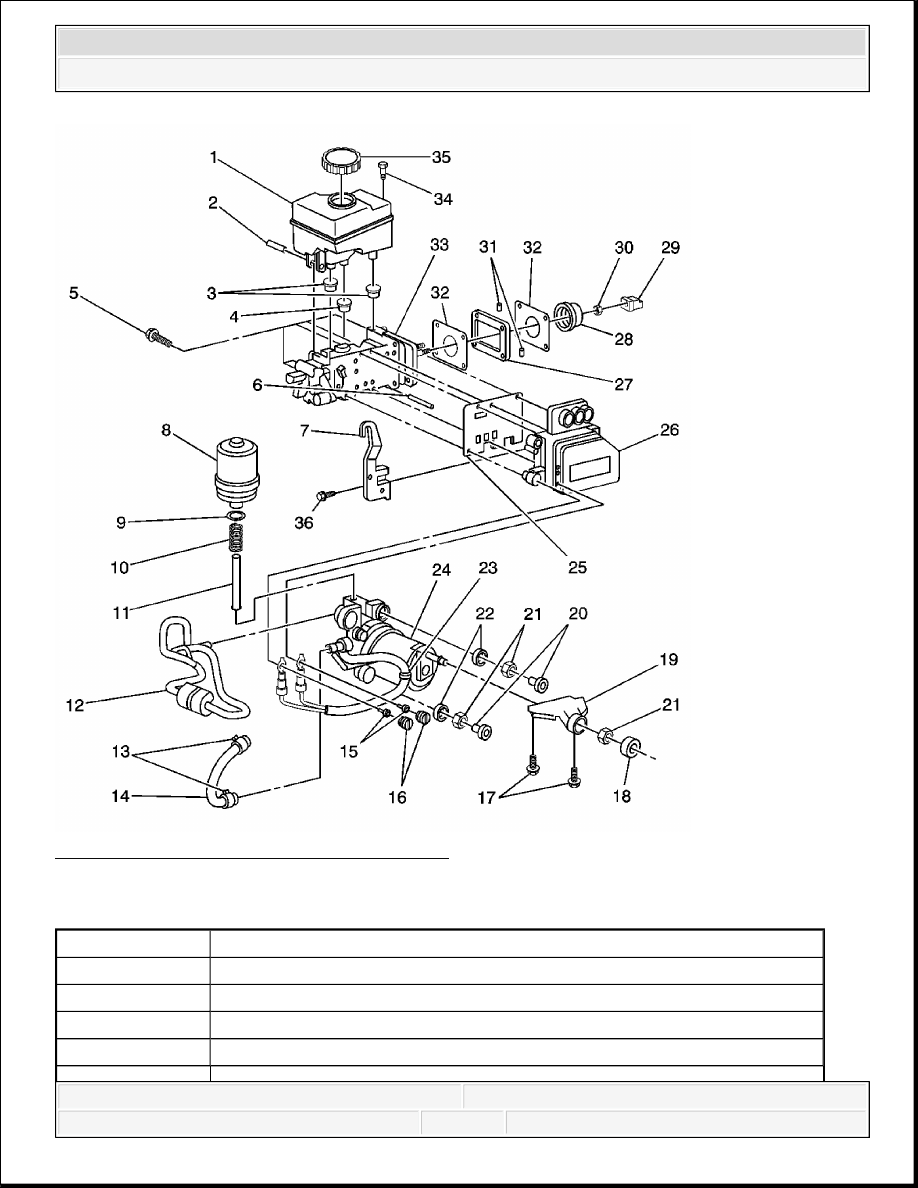

Fig. 1: Antilock Brakes Disassembled Views
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 1

Callout

Component Name

1

Brake Master Cylinder Reservoir

2

Reservoir Pin

3

Brake Master Cylinder Grommet

4

Brake Master Cylinder Grommet
