SCHEMATIC AND ROUTING DIAGRAMS

5

Electronic Brake and Traction Control Module Bolt

6

Electronic Brake and Traction Control Module Locator

7

Brake Fluid Level Indicator Wiring Harness Bracket

8

Power Brake Booster Pump Fluid Accumulator

9

Power Brake Booster Pump Fluid Accumulator (O-Ring) Seal

10

Power Brake Booster Pump Fluid Accumulator Fitting Spring

11

Power Brake Booster Pump Fluid Accumulator Fitting

12

Power Brake Booster Outlet Front Pipe

13

Power Brake Booster Pump Inlet Hose Clamp

14

Power Brake Booster Inlet Hose

15

Power Brake Booster Pump Harness Strap Bolt

16

Electronic Brake Control Wiring Plug

17

Power Brake Boost Pump Bracket ASM Bolt

18

Power Brake Booster Pump Damper Retainer

19

Power Brake Boost Pump Bracket

20

Power Brake Booster Pump Locator Pin

21

Power Brake Booster Pump Damper

22

Power Brake Booster Pump Damper Retainer

23

Power Brake Booster Pump Harness Strap

24

Power Brake Booster Pump ASM Motor

25

Electronic Brake and Traction Control Module ASM Gasket

26

Electronic Brake and Traction Control (w/Brake Pressure Modulator
Valve) ASM Module

27

Brake Master Cylinder Spacer

28

Brake Pedal Push Rod Boot

29

Brake Pedal Push Rod Clevis

30

Brake Pedal Push Rod Clevis Nut

31

Brake Master Cylinder Spacer

32

Brake Master Cylinder Spacer Gasket

33

Brake Master Cylinder

34

Brake Master Cylinder Reservoir Bolt

35

Brake Master Cylinder Reservoir ASM Cap

36

Brake Fluid Level Indicator Wiring Harness Bracket Bolt



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



ANTILOCK BRAKE SYSTEM SCHEMATIC ICONS

Antilock Brake System Schematic Icons

ANTILOCK BRAKE SYSTEM SCHEMATICS

Icon

Icon Definition

IMPORTANT:

Twisted-pair wires provide an effective shield that helps
protect sensitive electronic components from electrical
interference. If the wires were covered with shielding,
install new shielding.
In order to prevent electrical interference from degrading
the performance of the connected components, you must
maintain the proper specification when making any
repairs to the twisted-pair wires shown :

The wires must be twisted a minimum of 9 turns
per 31 cm (12 in) as measured anywhere along the
length of the wires.

The outside diameter of the twisted wires must not
exceed 6.0 mm (0.25 in).



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3

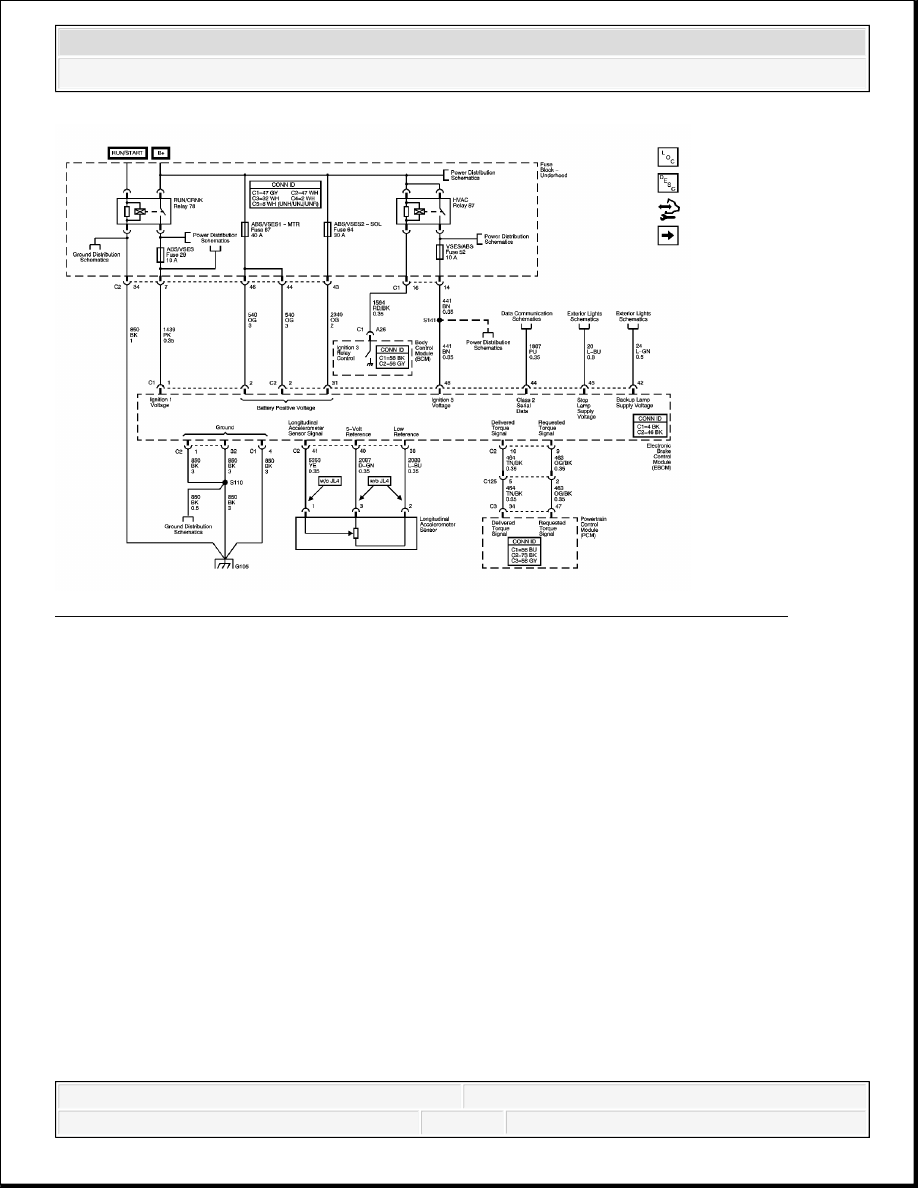

Fig. 2: Power, Ground and Electronic Brake Control Module (EBCM) Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 BRAKES Antilock Brake System - H3



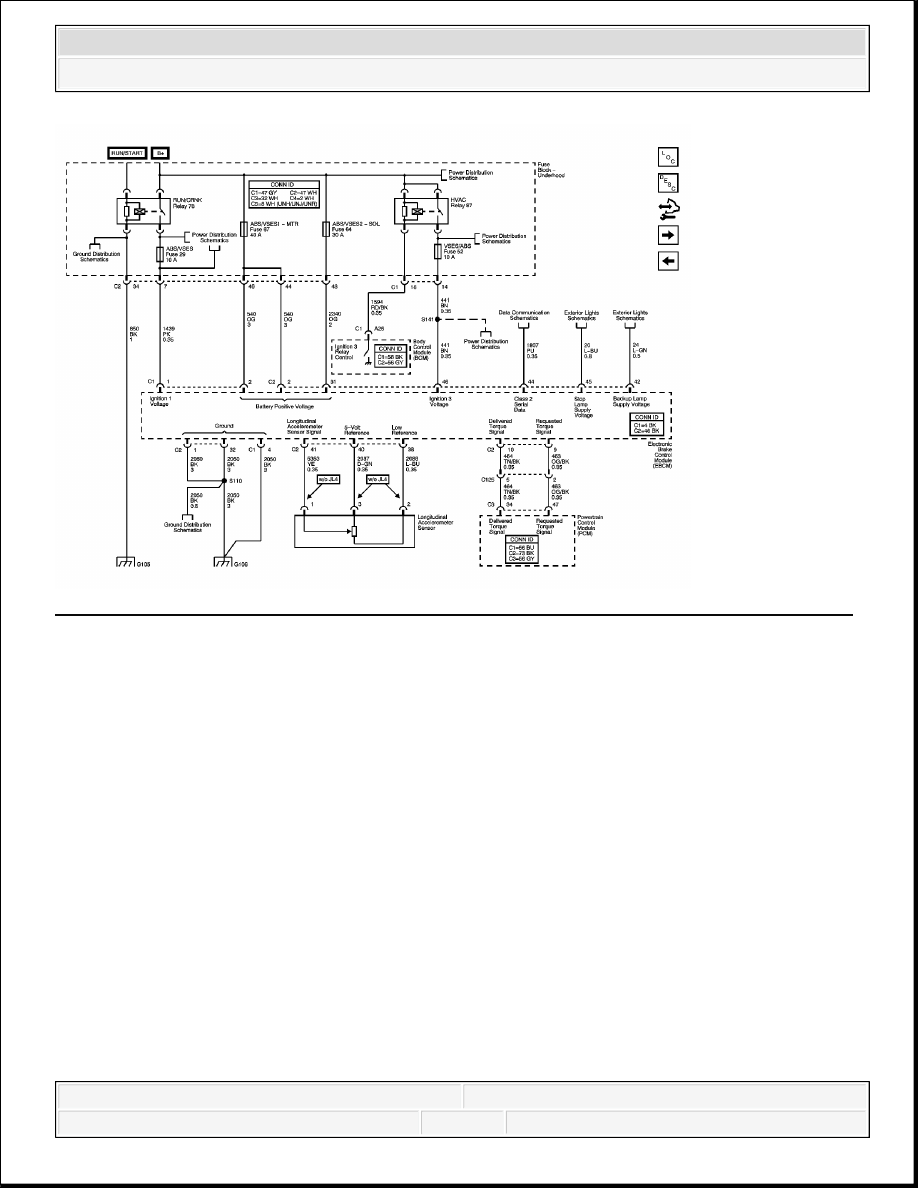

Fig. 3: Power, Ground and Electronic Brake Control Module (EBCM) Schematic - RHD
Courtesy of GENERAL MOTORS CORP.
