Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF) Connector Parts Information

Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF) Connector Terminal
Identification

Inflatable Restraint Steering Wheel Module C1

Connector Part Information

OEM: 15356726

Service: 15306362

Description: 2-Way F GT 150 Series Sealed (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

D-GN

2164

Side Impact Sensor - Right - Signal

B

TN

2163

Side Impact Sensor - Right - Voltage



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



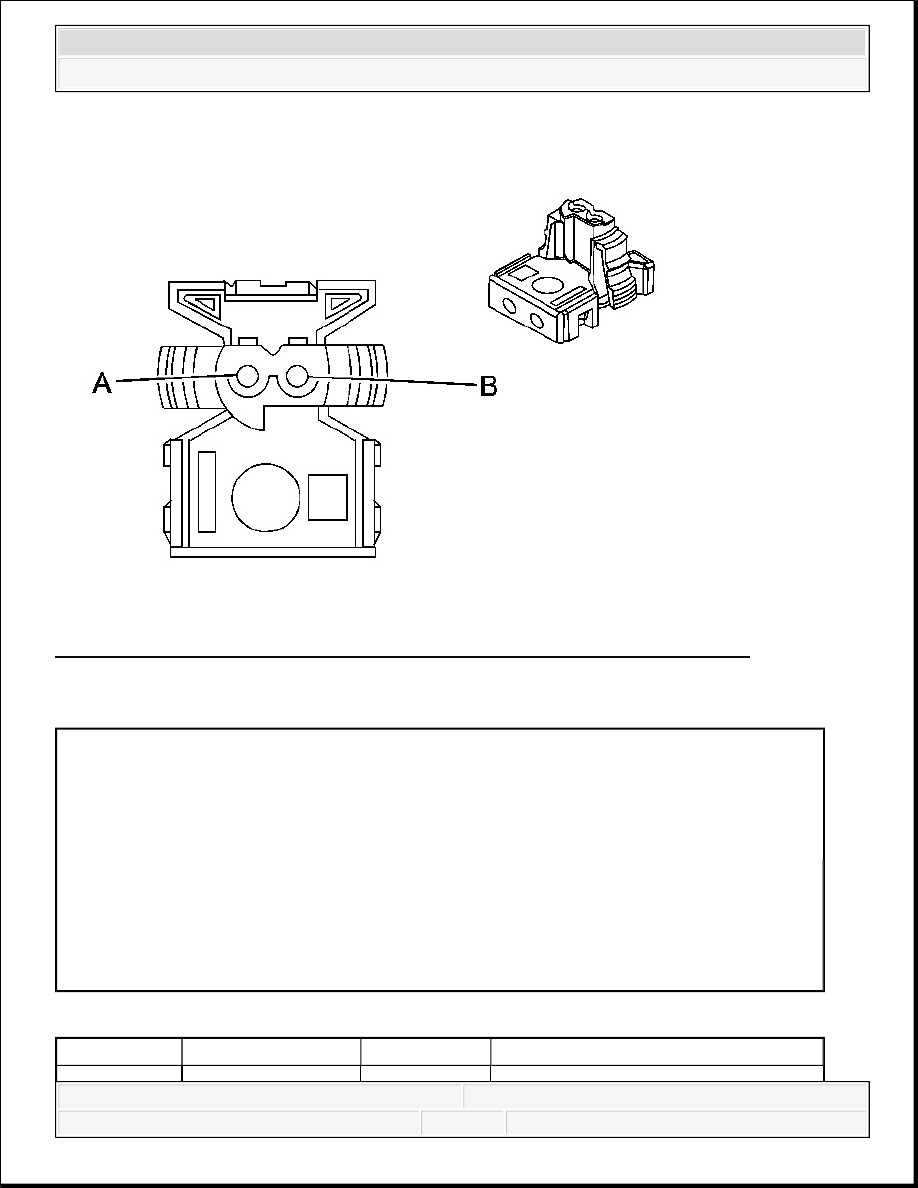

Fig. 25: Inflatable Restraint Steering Wheel Module C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Steering Wheel Module C1 Connector Parts Information

Inflatable Restraint Steering Wheel Module C1 Connector Terminal Identification

Connector Part Information

OEM: 54560208

Service: See Catalog

Description: 2-Way F ABX-3 Cord B (TN)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: N/A

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Steering Wheel Module C2

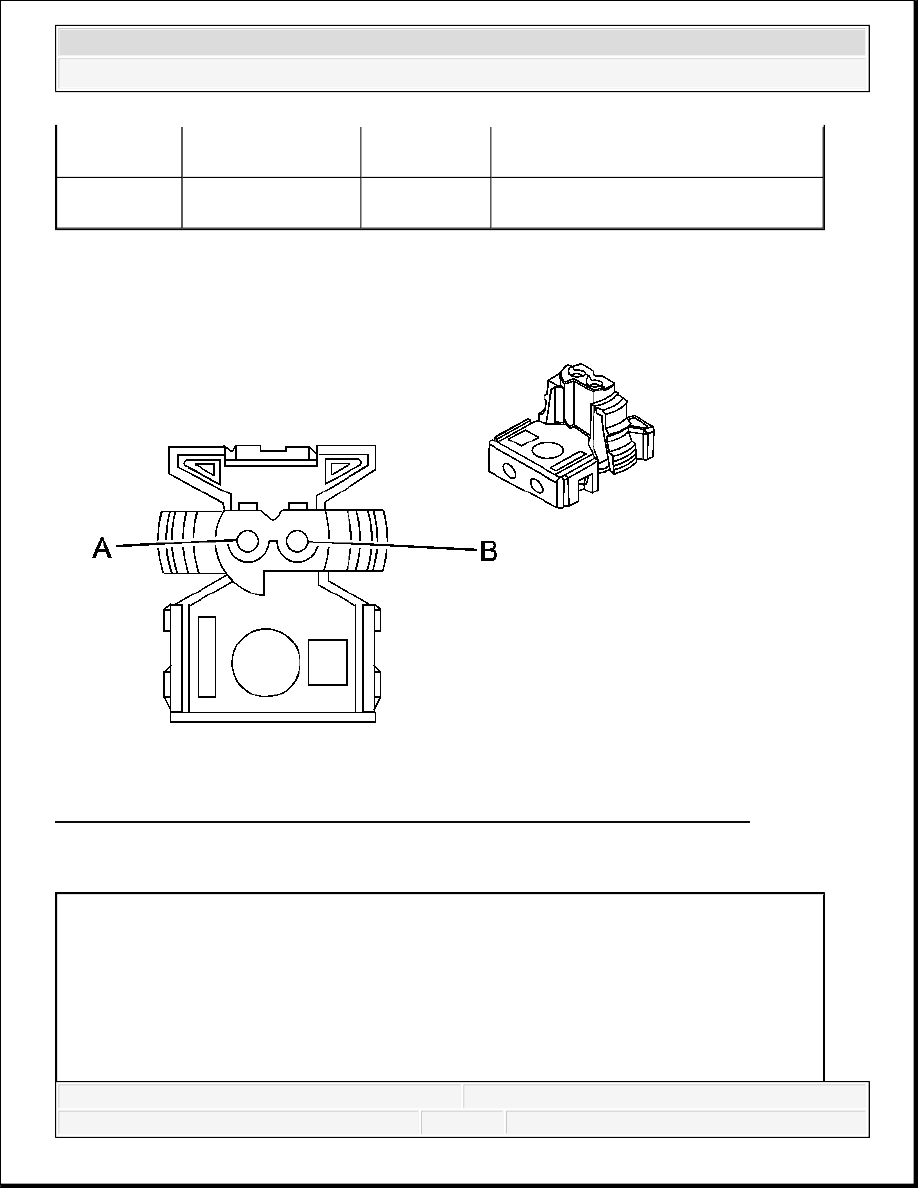

Fig. 26: Inflatable Restraint Steering Wheel Module C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Steering Wheel Module C2 Connector Parts Information

A

YE

3021

Steering Wheel Module - Stage 1 -
High Control

B

BN

3020

Steering Wheel Module - Stage 1 -
Low Control

Connector Part Information

OEM: 54550271

Service: See Catalog

Description: 2-Way F ABX-3 Cord G (PK)

Terminal Part Information



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Steering Wheel Module C2 Connector Terminal Identification

Inflatable Restraint Vehicle Rollover Sensor (ASF)

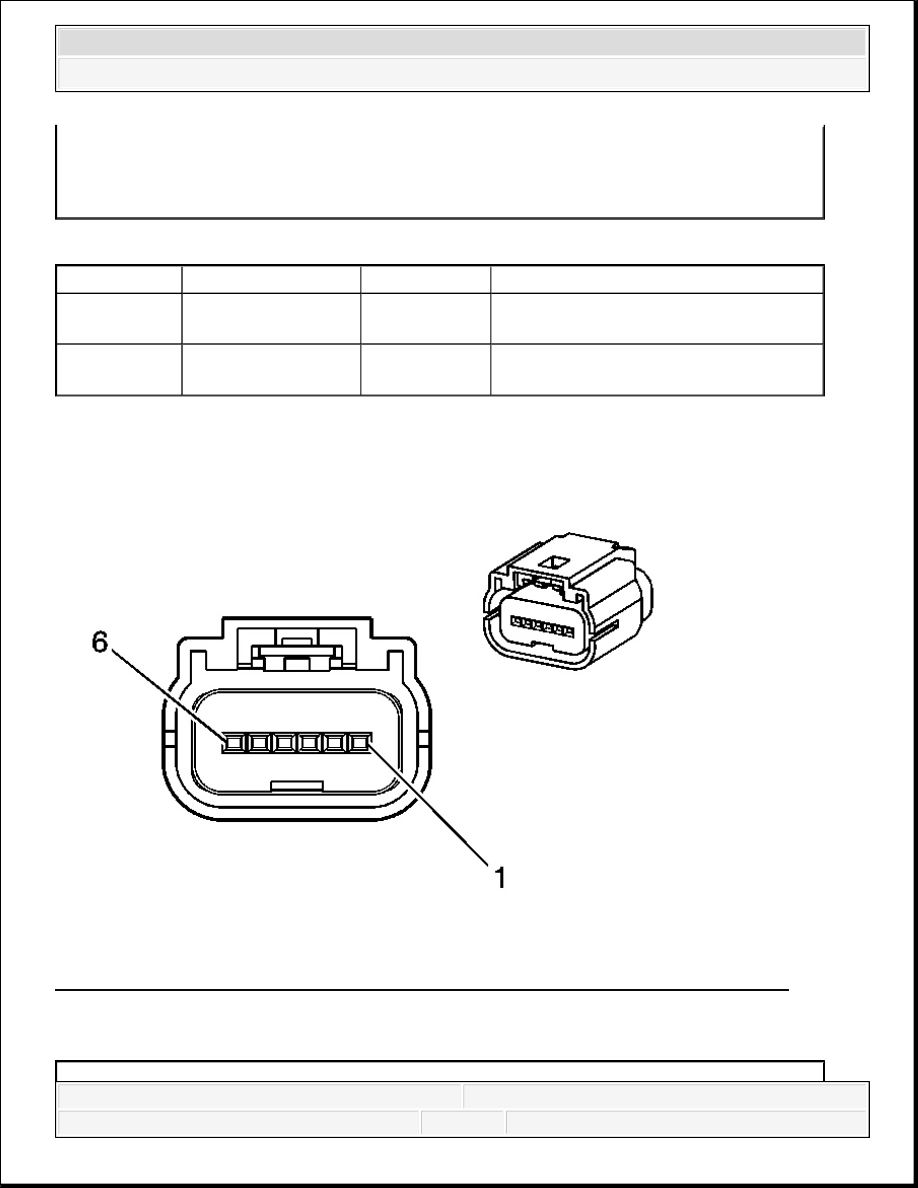

Fig. 27: Inflatable Restraint Vehicle Rollover Sensor (ASF) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Vehicle Rollover Sensor (ASF) Connector Parts Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: N/A

Pin

Wire Color

Circuit No.

Function

A

WH

3023

Steering Wheel Module - Stage 2 -
High Control

B

RD

3022

Steering Wheel Module - Stage 2 -
Low Control
