Inflatable Restraint Sensing and Diagnostic Module (SDM) Connector Terminal
Identification

Description: 60-Way F (YE)

Terminal Part Information

Pins: 1-19, 28-31, 35-43, 59, 60

Terminal: Service with Terminated Lead

Core/Insulation Crimp: N/A

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

BK/WH

2151

Ground

2

PU

1807

Class 2 Serial Data

3

-

-

Not Available

4

BN

3020

Steering Wheel Module - Stage 1 -
Low Control

5

TN

3021

Steering Wheel Module - Stage 1 -
High Control

6

YE

3025

I/P Module - Stage 1 - High Control

7

OG

3024

I/P Module - Stage 1 - Low Control

8

PK

3022

Steering Wheel Module - Stage 2 -
Low Control

9

WH

3023

Steering Wheel Module - Stage 2 -
High Control

10

GY

3027

I/P Module - Stage 2 - High Control

11

PU

3026

I/P Module - Stage 2 - Low Control

12

BN

2106

Roof Rail Module - Left - Low Control
(ASF)

-

-

Not Available

13

D-GN

2105

Roof Rail Module - Left - High
Control (ASF)

-

-

Not Available

14

GY

2103

Roof Rail Module - Right - High
Control (ASF)

-

-

Not Available

D-BU

2104

Roof Rail Module - Right - Low



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



15

Control (ASF)

-

-

Not Available

16

OG/BK

2119

Seat Belt Pretensioner - Left - Low
Control

17

BK/WH

2118

Seat Belt Pretensioner - Left - High
Control

18

L-GN

2116

Seat Belt Pretensioner - Right - High
Control

19

OG

2117

Seat Belt Pretensioner - Right - Low
Control

20-27

-

-

Not Available

28

BK/WH

2644

Seat Position Sensor Return

29

L-GN/WH

2638

Driver Seat Position Sensor - High

30

L-BU

2645

Passenger Seat Position Sensor - High

31

YE

1139

Ignition 1 Voltage

32-34

-

-

Not Available

35

PK

2306

Serial Data Link

36

GY

349

Electronic Frontal Sensor Voltage -
Left

37

YE

1834

Electronic Frontal Sensor Voltage -
Right

38

YE

354

Electronic Frontal Sensor Signal - Left

39

D-GN

1409

Electronic Frontal Sensor Signal -
Right

40

WH

2162

Side Impact Sensor - Left - Signal
(ASF)

-

-

Not Available

41

D-GN

2164

Side Impact Sensor - Right - Signal
(ASF)

-

-

Not Available

42

YE

2161

Side Impact Sensor - Left - Voltage
(ASF)

-

-

Not Available

43

TN

2163

Side Impact Sensor - Right - Voltage
(ASF)

-

-

Not Available



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)

Fig. 23: Inflatable Restraint Side Impact Sensor (SIS) Connector End View - Left (ASF
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF) Connector Parts Information

44-58

-

-

Not Available

59

BK/WH

238

Seat Belt Switch - Left

60

RD

2484

Seat Belt Switch - Right

Connector Part Information

OEM: 15356726

Service: 15306362

Description: 2-Way F GT 150 Series Sealed (YE)



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF) Connector Terminal
Identification

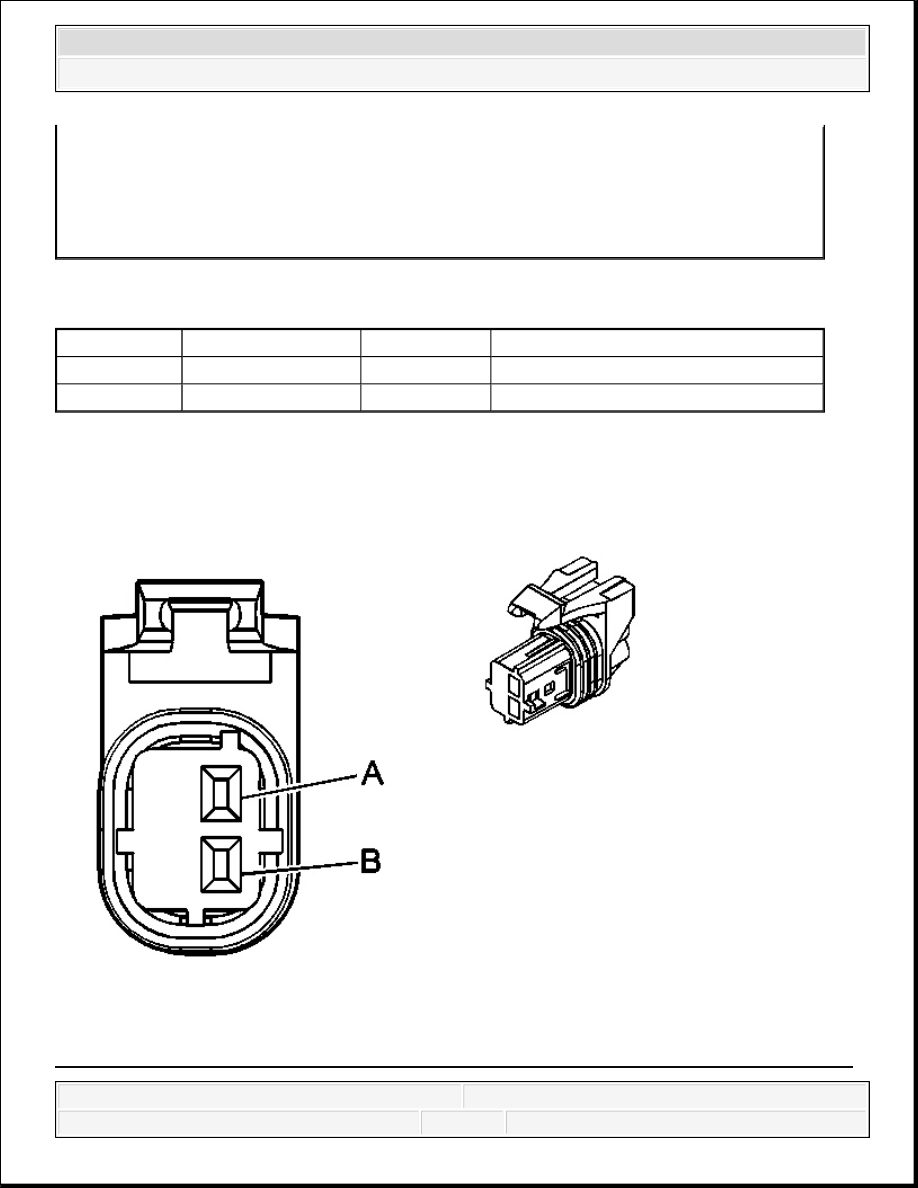

Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)

Fig. 24: Inflatable Restraint Side Impact Sensor (SIS) Connector End View - Right (ASF

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

WH

2162

Side Impact Sensor - Left - Signal

B

YE

2161

Side Impact Sensor - Left - Voltage



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
