Inflatable Restraint Roof Rail Module - Right (ASF) Connector Parts Information

Inflatable Restraint Roof Rail Module - Right (ASF) Connector Terminal Identification

Inflatable Restraint Seat Position Sensor - Left

Connector Part Information

OEM: MX10-4SC

Service: Not Serviced

Description: 4-Way F MX (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

1-2

-

-

Not Used

3

GY

2103

Roof Rail Module - Right - High
Control

4

D-BU

2104

Roof Rail Module - Right - Low
Control



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



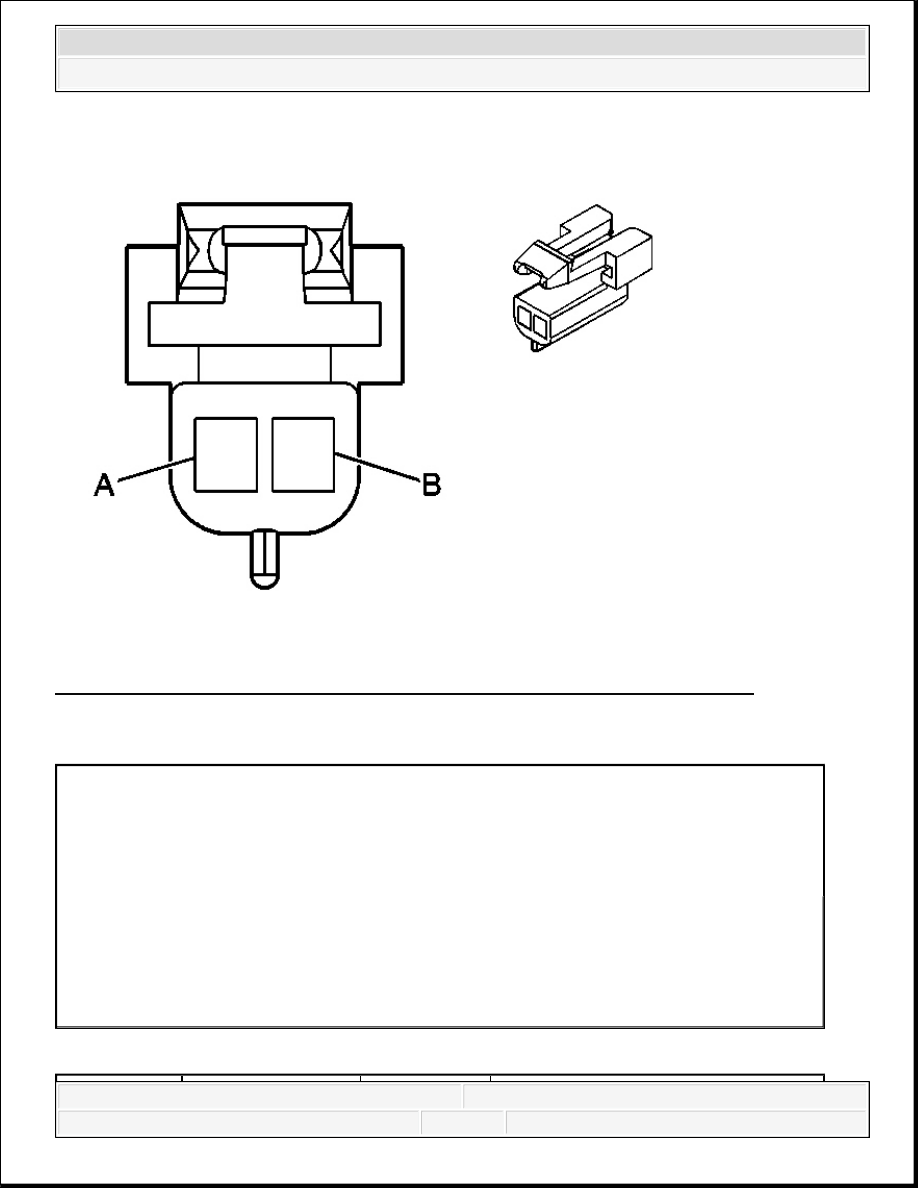

Fig. 20: Inflatable Restraint Seat Position Sensor - Left Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Seat Position Sensor - Left Connector Parts Information

Inflatable Restraint Seat Position Sensor - Left Connector Terminal Identification

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Seat Position Sensor - Right

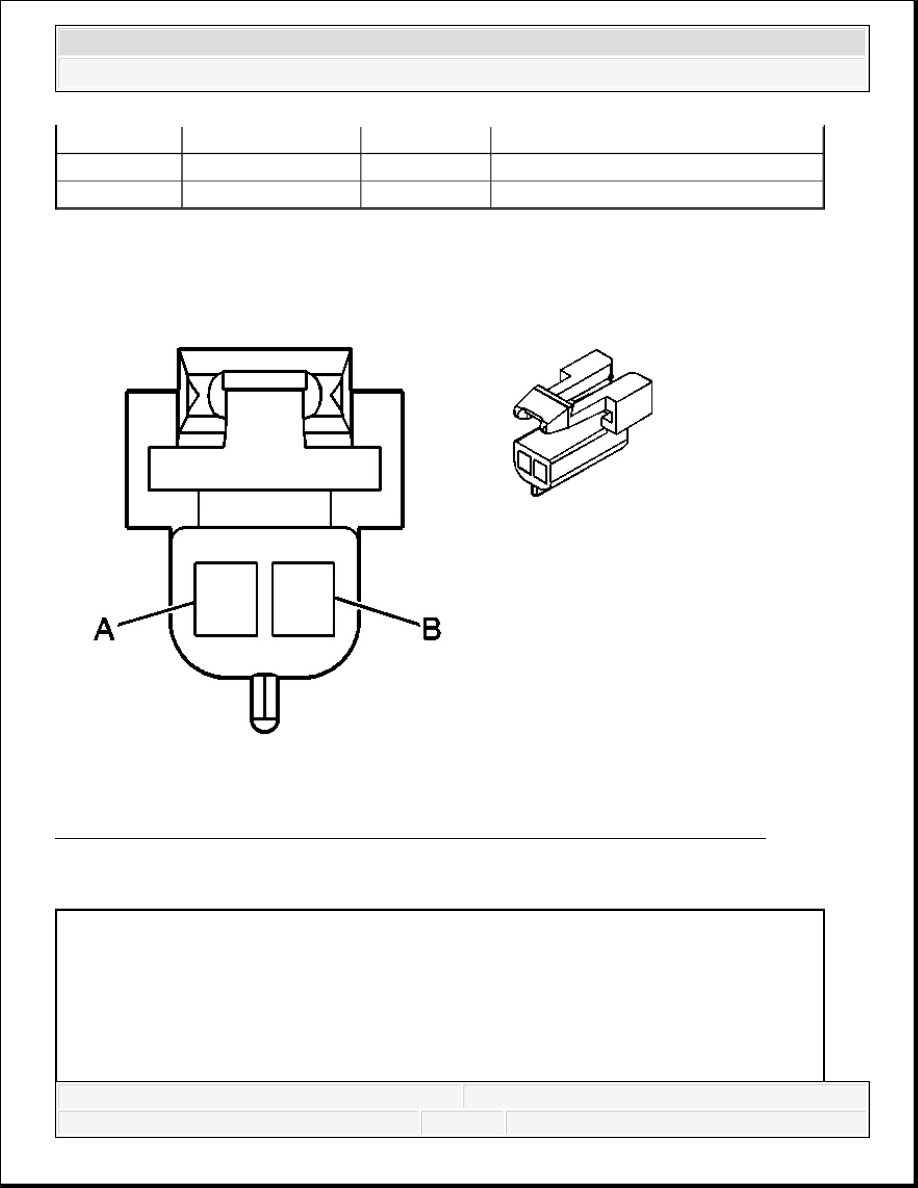

Fig. 21: Inflatable Restraint Seat Position Sensor - Right Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Seat Position Sensor - Right Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

L-GN/WH

2638

Driver Seat Position Sensor - High

B

BK/WH

2644

Seat Position Sensor Return

Connector Part Information

OEM: 12052832

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Seat Position Sensor - Right Connector Terminal Identification

Inflatable Restraint Sensing and Diagnostic Module (SDM)

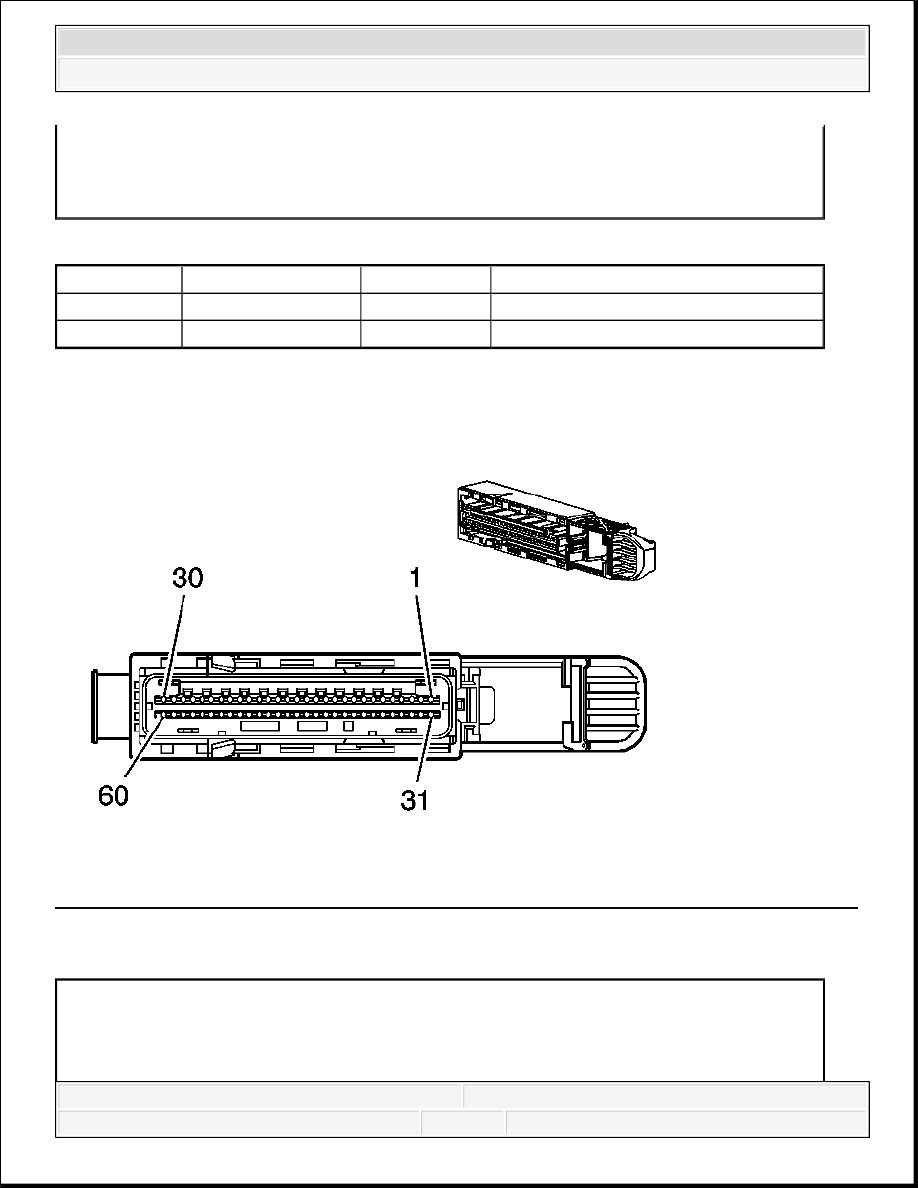

Fig. 22: Inflatable Restraint Sensing and Diagnostic Module (SDM) Connector End View
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Sensing and Diagnostic Module (SDM) Connector Parts Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

L-GN/WH

2645

Passenger Seat Position Sensor - High

B

BK/WH

2644

Seat Position Sensor Return

Connector Part Information

OEM: 4-638595-4 (ASF)/4-638595-3 (w/o ASF)

Service: 19152717
