Inflatable Restraint Front End Sensor - Right

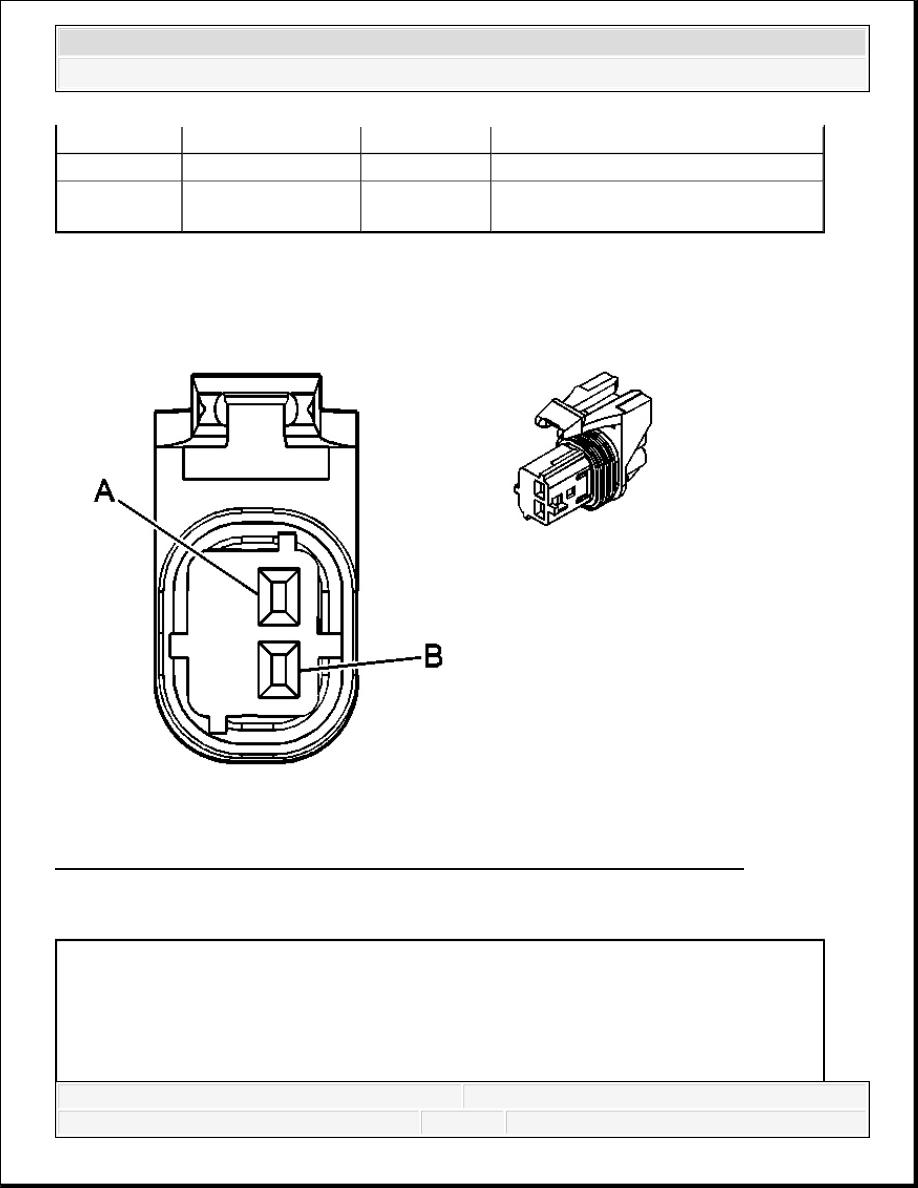

Fig. 14: Inflatable Restraint Front End Sensor - Right Connector End Views
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Front End Sensor - Right Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

YE

354

Electronic Frontal Sensor Signal - Left

B

GY

349

Electronic Frontal Sensor Voltage -
Left

Connector Part Information

OEM: 15356723

Service: 15306439

Description: 2-Way F GT 150 Series Sealed (YE)



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint Front End Sensor - Right Connector Terminal Identification

Inflatable Restraint I/P Module

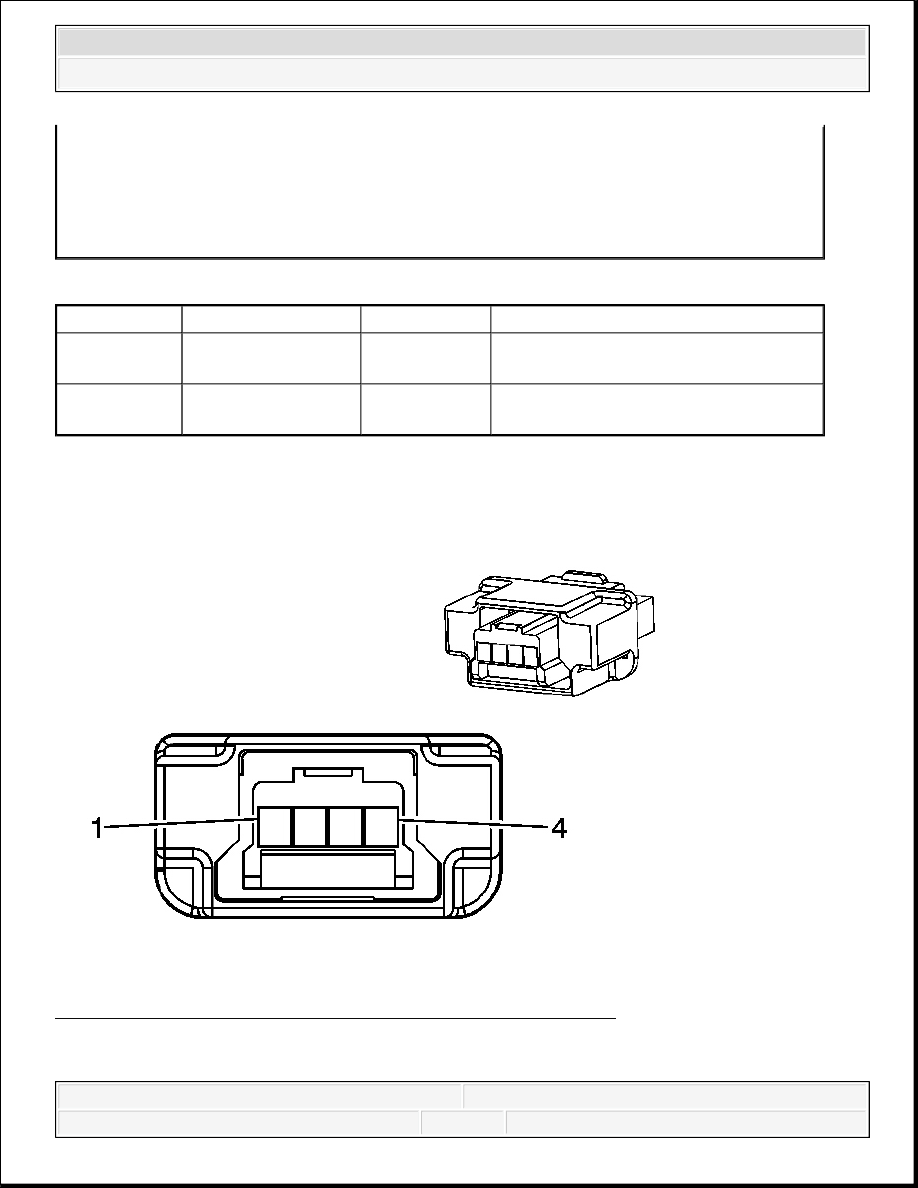

Fig. 15: Inflatable Restraint I/P Module Connector End Views
Courtesy of GENERAL MOTORS CORP.

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

D-GN

1409

Electronic Frontal Sensor Signal -
Right

B

YE

1834

Electronic Frontal Sensor Voltage -
Right



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Inflatable Restraint I/P Module Connector Parts Information

Inflatable Restraint I/P Module Connector Terminal Identification

Inflatable Restraint Passenger Presence System (PPS) Module

Connector Part Information

OEM: MX10-4SC

Service: Not Serviced

Description: 4-Way F MX (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

1

PU

3026

I/P Module - Stage 2 - Low Control

2

GY

3027

I/P Module - Stage 2 - High Control

3

OG

3024

I/P Module - Stage 1 - Low Control

4

YE

3025

I/P Module - Stage 1 - High Control



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



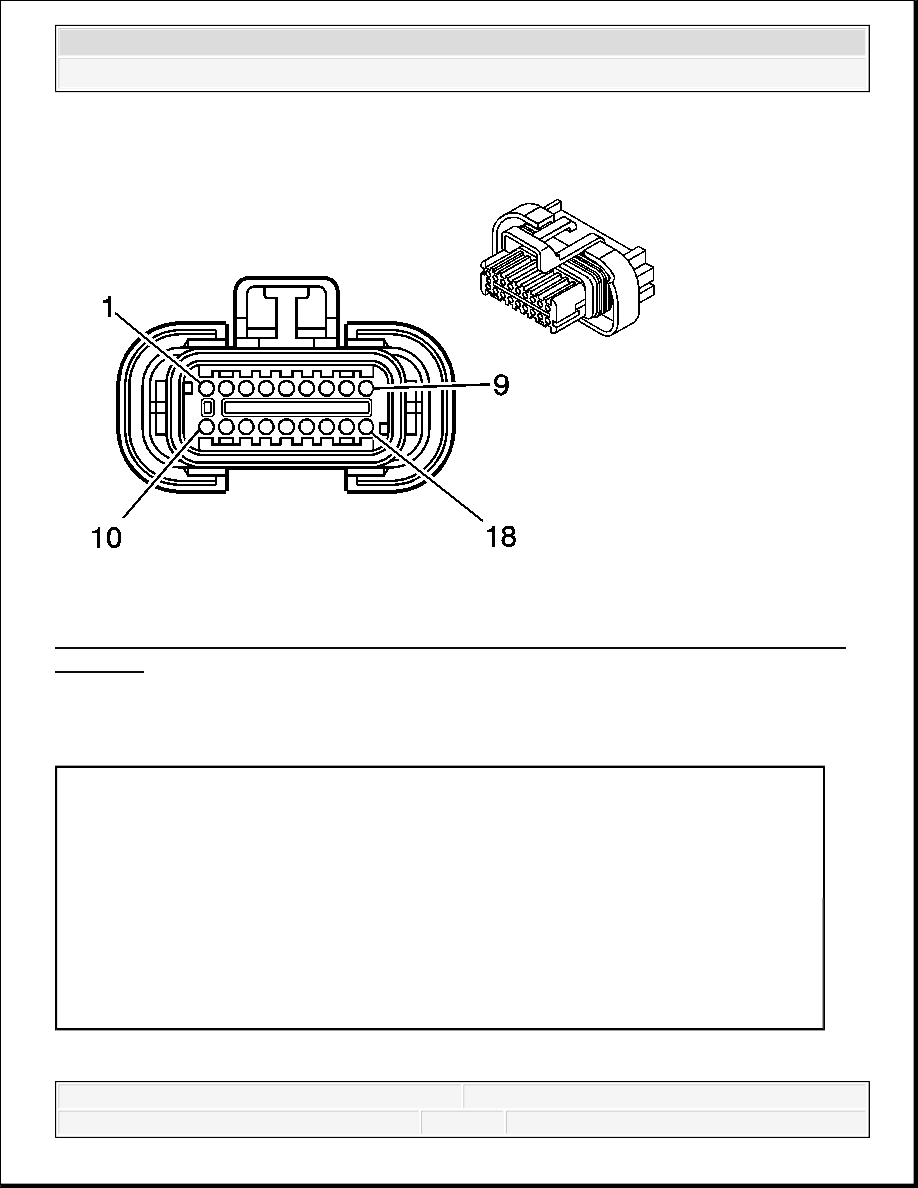

Fig. 16: Inflatable Restraint Front Passenger Presence System (PPS) Module Connector
End View
Courtesy of GENERAL MOTORS CORP.

Inflatable Restraint Passenger Presence System (PPS) Module Connector Parts
Information

Inflatable Restraint Passenger Presence System (PPS) Module Connector Terminal

Connector Part Information

OEM: 15431682

Service: Not Serviced

Description: 18-Way F Micro-Pack 100W Series Sealed (BK)

Terminal Part Information

Terminal/Tray: Service with Terminated Lead

Core/Insulation Crimp: N/A

Release Tool/Test Probe: 12122523/J-35616-6
