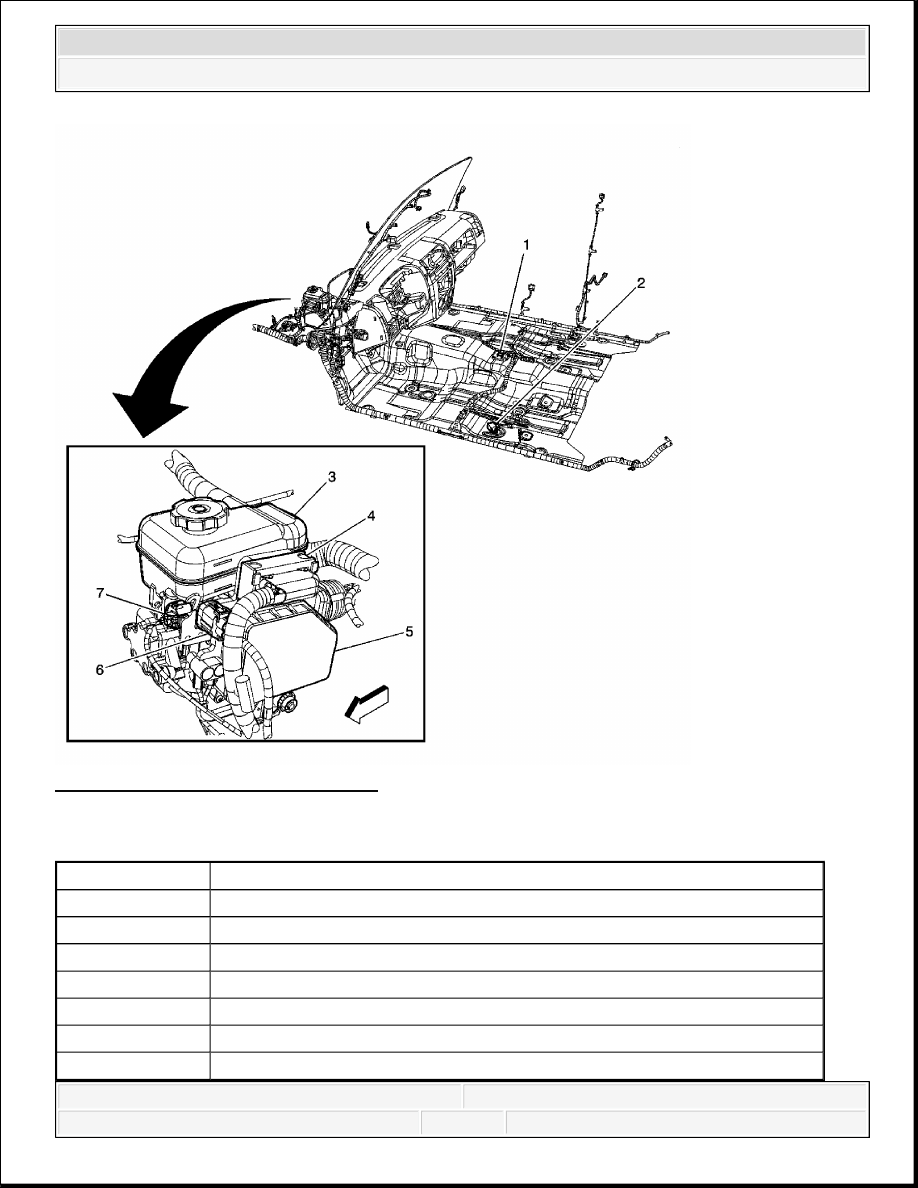

Fig. 8: Locating Brake Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 8

Callout

Component Name

1

Inflatable Restraint Vehicle Rollover Sensor (ASF)

2

Yaw Rate/Lateral and Longitudinal Accelerometer Sensor (JL4)

3

Brake Fluid Reservoir

4

Electronic Brake Control Module (EBCM) C2

5

Electronic Brake Control Module (EBCM)

6

Electronic Brake Control Module (EBCM) C1

7

Brake Fluid Level Switch



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



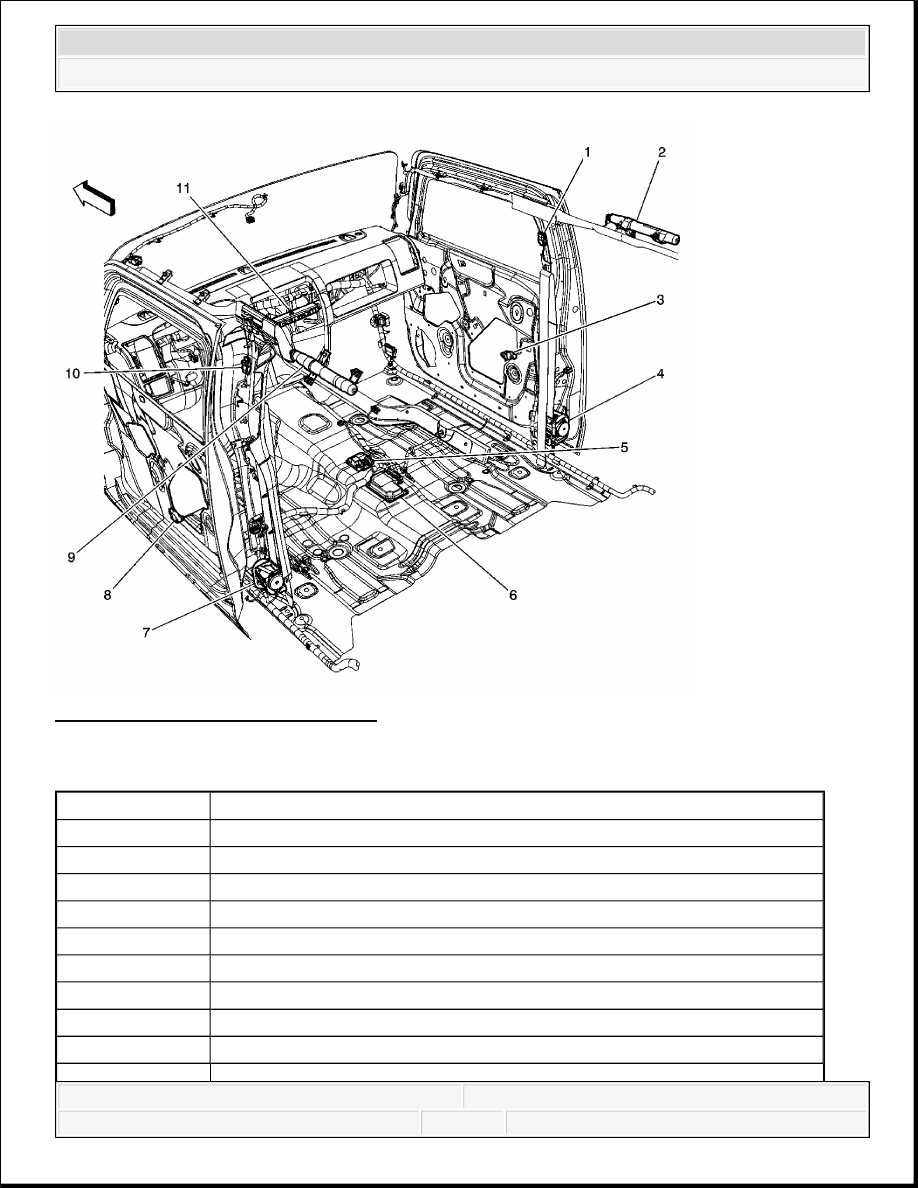

Fig. 9: Identifying SIR Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 9

Callout

Component Name

1

Inflatable Restraint Roof Rail Module - Right Connector (ASF)

2

Inflatable Restraint Roof Rail Module - Right (ASF)

3

Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)

4

Seat Belt Pretensioner - RF

5

Inflatable Restraint Vehicle Rollover Sensor (ASF)

6

Inflatable Restraint Sensing and Diagnostic Module (SDM)

7

Seat Belt Pretensioner - LF

8

Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)

9

Inflatable Restraint Roof Rail Module - Left (ASF)



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



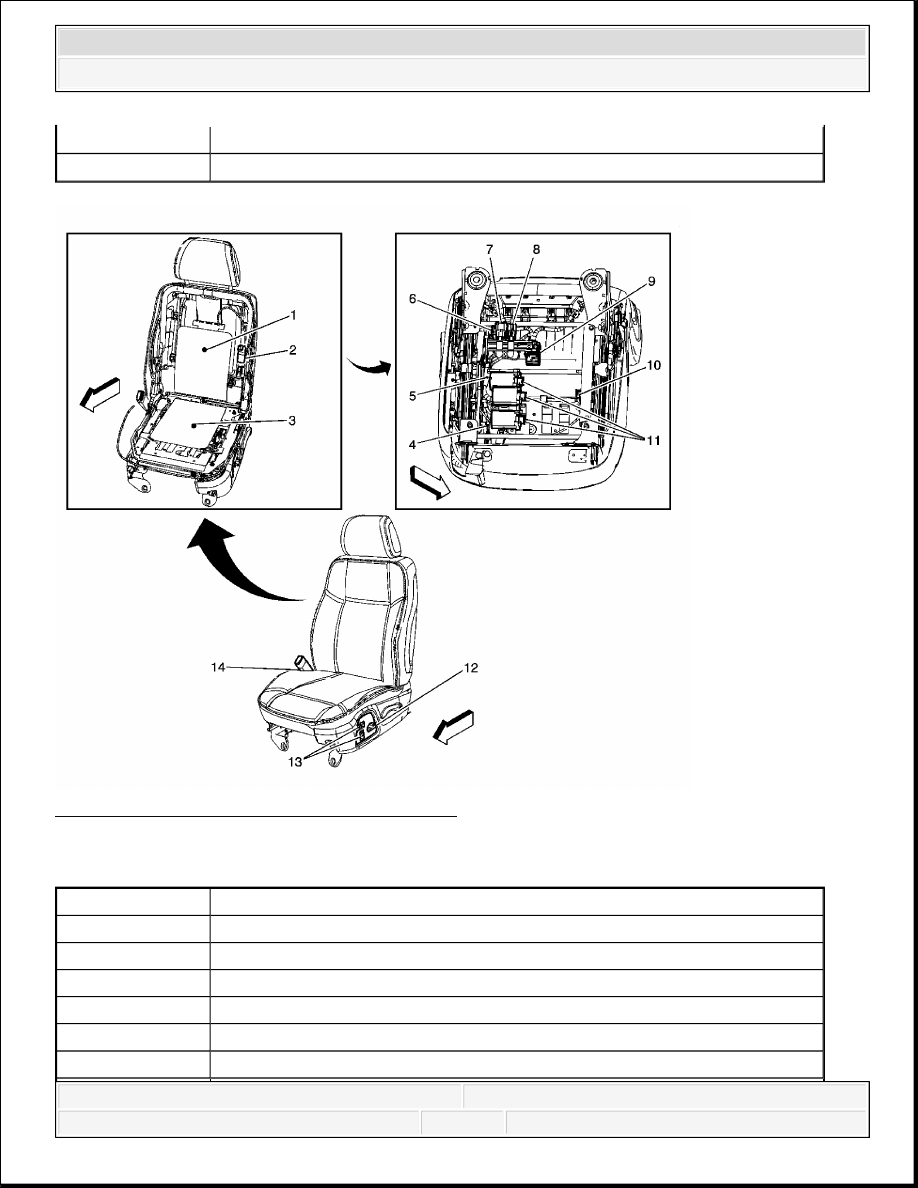

Fig. 10: Identifying Driver Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 10

10

Inflatable Restraint Roof Rail Module - Left Connector (ASF)

11

Inflatable Restraint Front Passenger Presence System (PPS) Indicator

Callout

Component Name

1

Heater Element Seat Back - Driver (KA1)

2

Lumbar Pump Motor - Driver (AG1)

3

Heater Element Seat Cushion - Driver (KA1)

4

S306 (AG1)

5

S312 (AG1)

6

Seat Circuit Breaker (AG1)



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



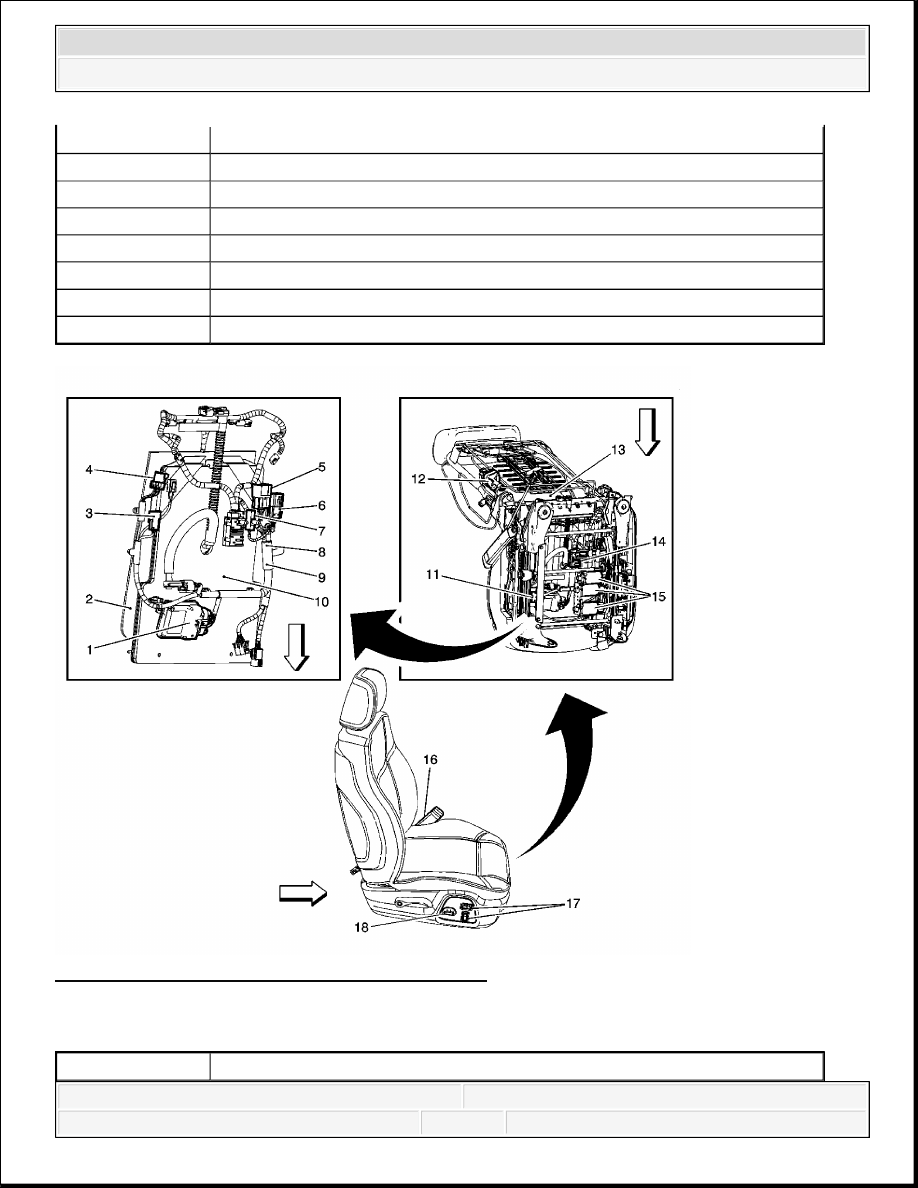

Fig. 11: Identifying Passenger Seat Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 11

7

C307 (AG1)

8

C308

9

Heated Seat Module - Driver (KA1)

10

Inflatable Restraint Seat Position Sensor (SPS) - Left

11

Seat Motors - Driver (AG1)

12

Seat Adjuster Switch - Driver (AG1)

13

Lumbar Adjuster/Heater Switch - Driver (AG1)

14

Seat Belt Buckle - Driver

Callout

Component Name



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
