Hummer H3. Manual - part 562

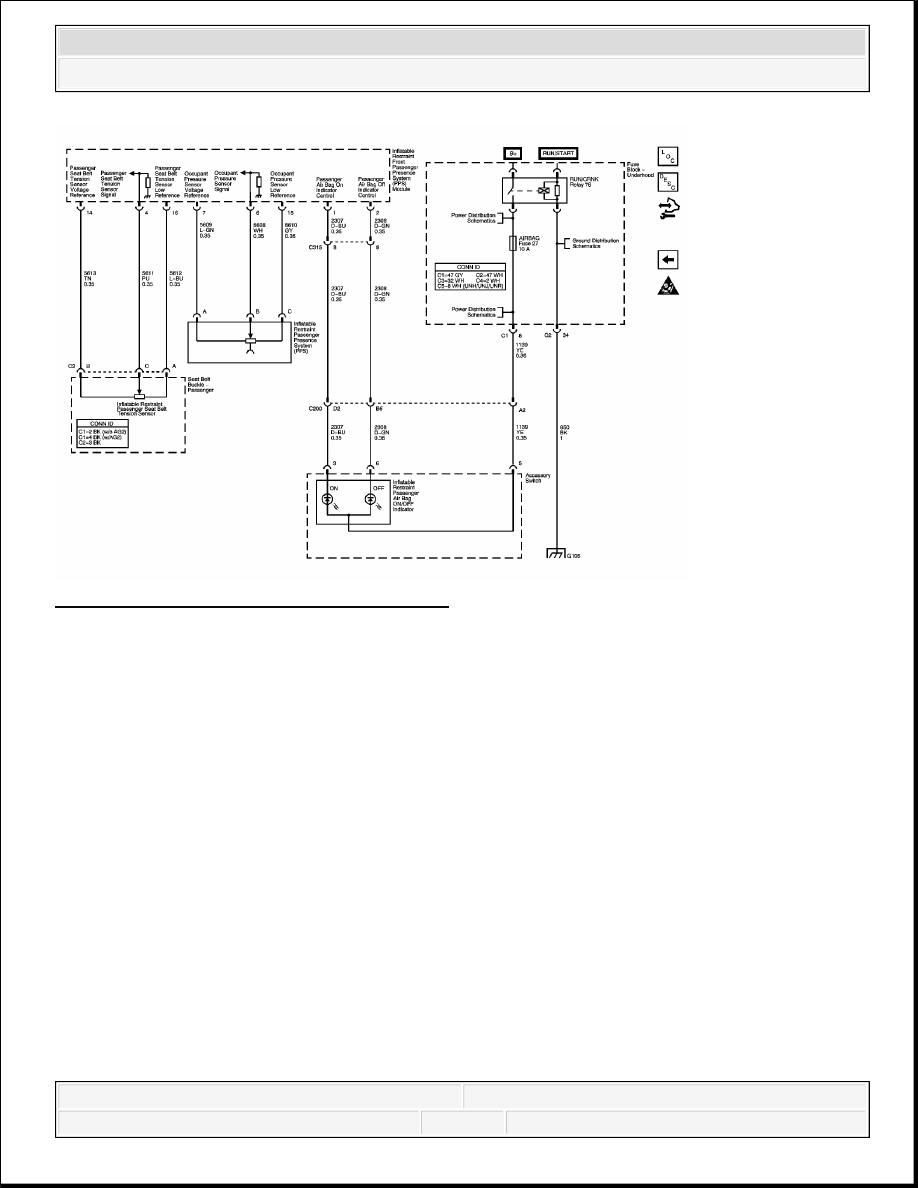

Fig. 4: PPS Sensors & Indicators Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

SIR COMPONENT VIEWS



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



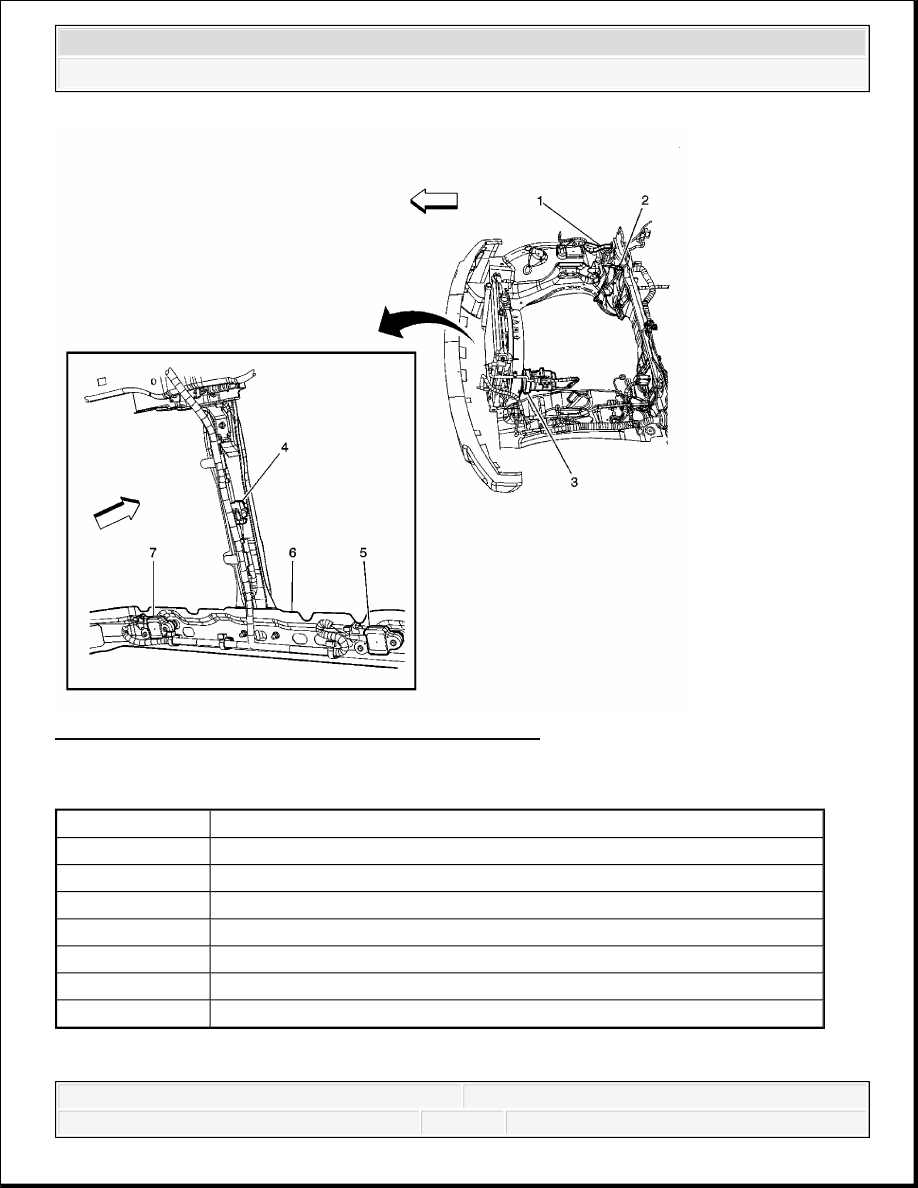

Fig. 5: Identifying Engine Compartment Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Body Harness

2

A/C Refrigerant Pressure Sensor

3

A/C Compressor Clutch

4

Ambient Air Temperature Sensor

5

Inflatable Restraint Front End Sensor - Right

6

Lower Radiator Support

7

Inflatable Restraint Front End Sensor - Left



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Fig. 6: Identifying Steering Column Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Inflatable Restraint Steering Wheel Module Coil

2

Inflatable Restraint Steering Wheel Module Connectors

3

Ignition Switch

4

Ignition Lock Cylinder Control Actuator (M30)

5

Steering Wheel Position Sensor (JL4)

6

C201 Steering Column Harness to I/P Harness

7

C275 Steering Column Harness to I/P Harness

8

Ignition Switch

9

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Fig. 7: Identifying I/P Harness Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 7

Callout

Component Name

1

Headlamp Switch

2

Instrument Panel Cluster (IPC)

3

Hazard Switch

4

Accessory Switch

5

Radio

6

Ambient Light Sensor

7

Inflatable Restraint I/P Module

8

HVAC Control Module

9

Auxiliary Power Outlets - Front

10

Rear Window Wiper/Washer Switch

11

Inflatable Restraint Steering Wheel Module

12

Turn Signal/Multifunction Switch



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3
