Hummer H3. Manual - part 570

Inflatable Restraint Vehicle Rollover Sensor (ASF) Connector Terminal Identification

Seat Belt Pretensioner - Left Front

Connector Part Information

OEM: 6189-1024

Service: Not Serviced

Description: 6-Way F 064 Series Sealed (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

YE

1139

Ignition 1 Voltage

2-4

-

-

Not Used

5

PK

2306

Serial Data Link

6

BK/WH

2151

Ground



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



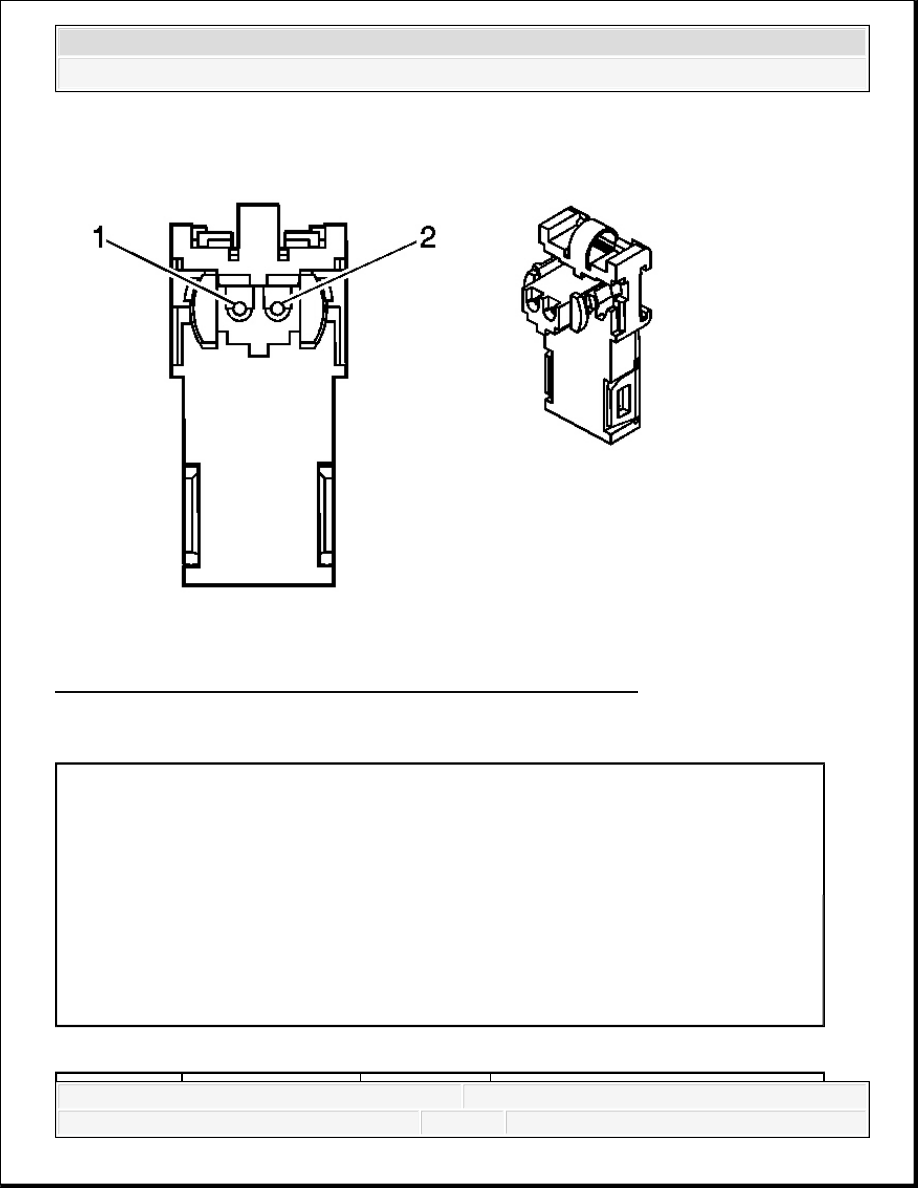

Fig. 28: Seat Belt Pretensioner - Left Front Connector End View
Courtesy of GENERAL MOTORS CORP.

Seat Belt Pretensioner - Left Front Connector Parts Information

Seat Belt Pretensioner - Left Front Connector Terminal Identification

Connector Part Information

OEM: 1376030-1

Service: 88988308

Description: 2-Way F Squib (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Seat Belt Pretensioner - Right Front

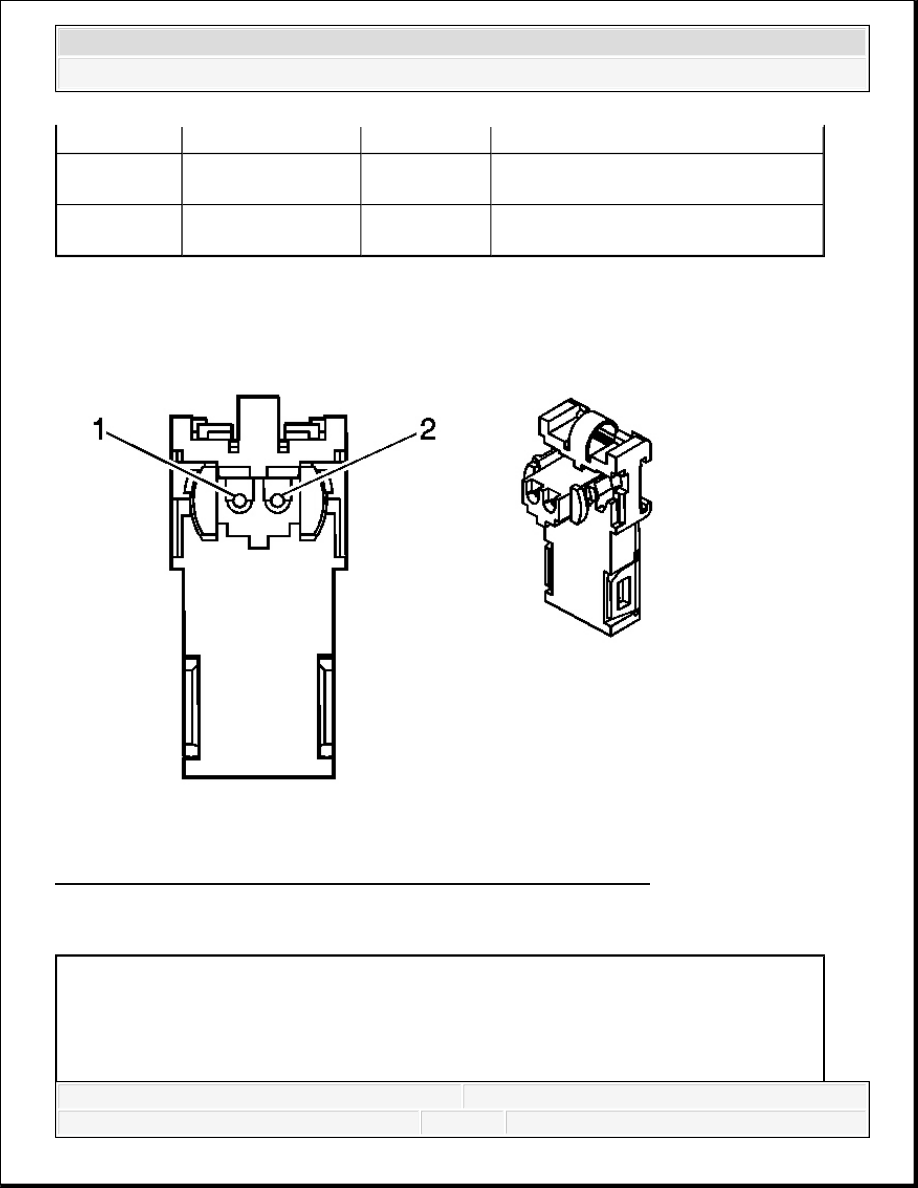

Fig. 29: Seat Belt Pretensioner - Right Front Connector End View
Courtesy of GENERAL MOTORS CORP.

Seat Belt Pretensioner - Right Front Connector Parts Information

Pin

Wire Color

Circuit No.

Function

1

OG/BK

2119

Seat Belt Pretensioner - Left - Low
Control

2

BK/WH

2118

Seat Belt Pretensioner - Left - High
Control

Connector Part Information

OEM: 1376030-1

Service: 88988308



2007 Hummer H3

2007 RESTRAINTS Supplemental Inflatable Restraints - H3



Seat Belt Pretensioner - Right Front Connector Terminal Identification

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC CODE INDEX

DIAGNOSTIC CODE INDEX

Description: 2-Way F Squib (YE)

Terminal Part Information

Terminal/Tray: Service with Pigtail

Core/Insulation Crimp: N/A

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

1

OG

2117

Seat Belt Pretensioner - Right - Low
Control

2

L-GN

2116

Seat Belt Pretensioner - Right - High
Control

DTC

Description

DTC B0012, B0013,
B0014, B0016, B0017 or
B0018

Passenger Frontal Deployment Loop

DTC B0022, B0024,
B0026, B0042, B0043 or
B0044

Left Front/Driver Frontal Deployment Loop

DTC B0051

Deployment Commanded

DTC B0053

Deployment Commanded with Loop DTCs Present

DTC B0057, B0058 or
B0059

Right Front/Passenger Pretensioner Deployment Loop

DTC B0061, B0062 or
B0068

Left Front/Driver Roof Rail/Head Curtain Bag Deployment

Loop

DTC B0064, B0065 or
B0066

Left Front/Driver Pretensioner Deployment Loop

DTC B0069, B0070 or
B0071

Right Front/Passenger Roof Rail/Head Curtain Bag

Deployment Loop

DTC B0077, B0078,

Impact Sensor (SIS)
