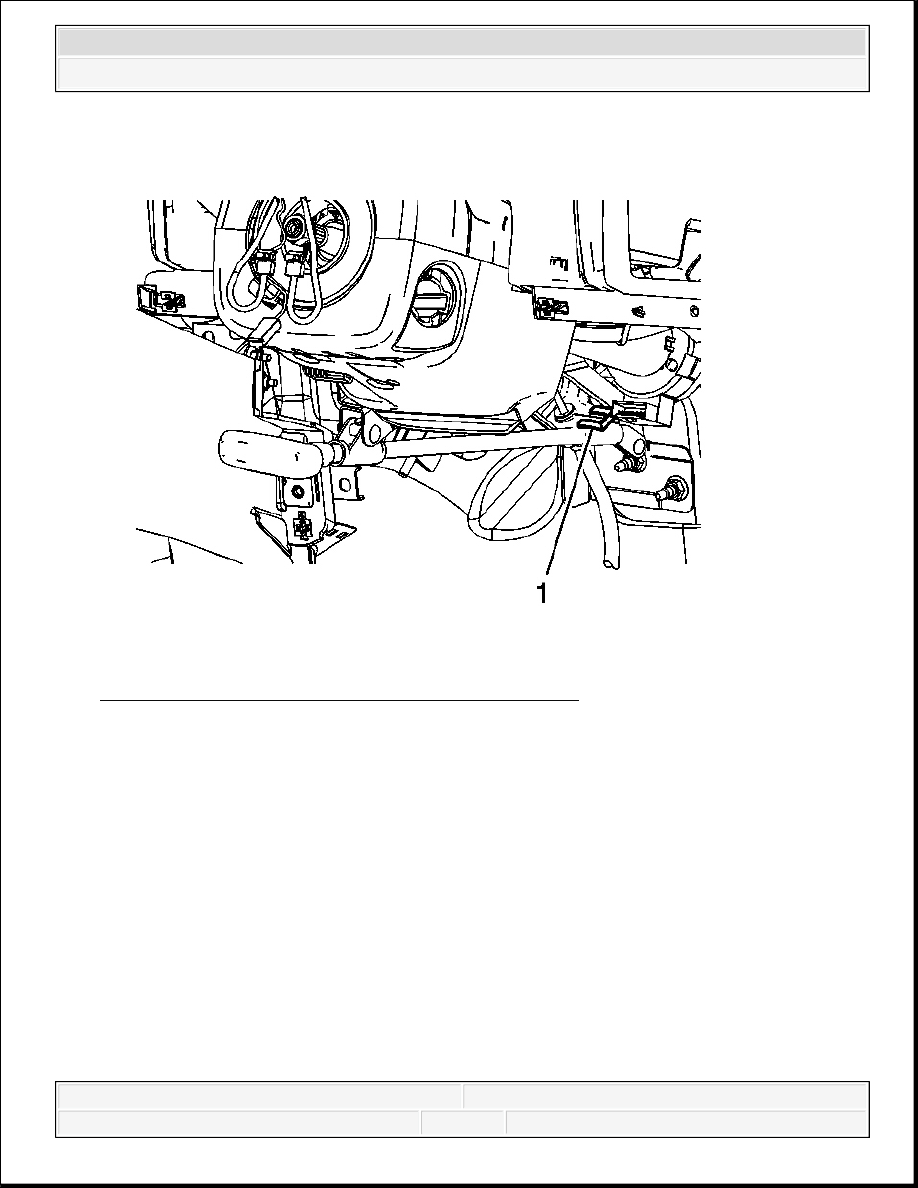

Fig. 22: Identifying Park Brake Cable Retaining Clip
Courtesy of GENERAL MOTORS CORP.

7. Install the front park brake cable to the park brake lever.

8. Install the park brake cable retaining clip (1).



2007 Hummer H3

2007 BRAKES Park Brake - H3



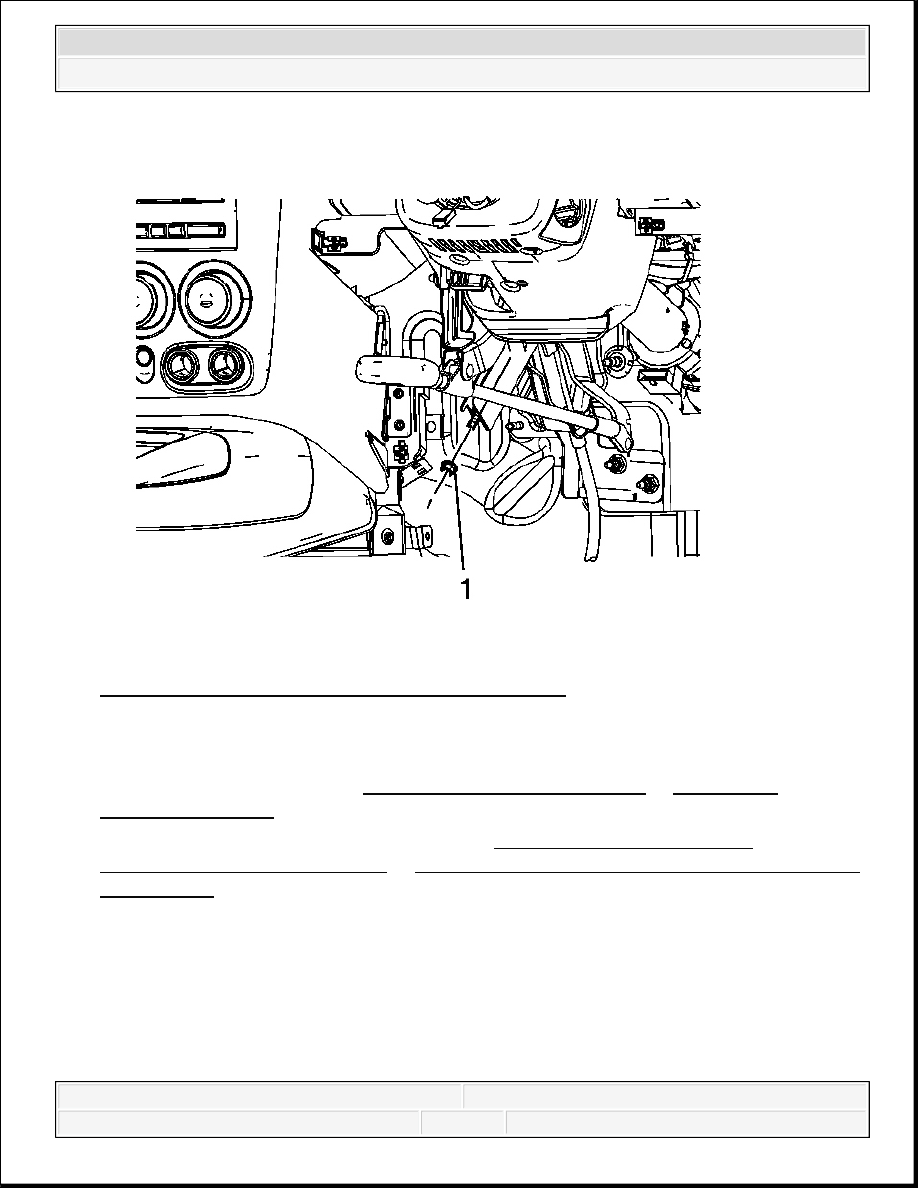

Fig. 23: Identifying Park Brake Cable Adjuster Nut
Courtesy of GENERAL MOTORS CORP.

9. Loosely install the park brake cable adjuster nut (1).

10. Adjust the park brake. Refer to Park Brake Adjustment (LHD) or Park Brake

Adjustment (RHD).

11. Install the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .

PARKING BRAKE INDICATOR SWITCH REPLACEMENT (LHD)

Removal Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3



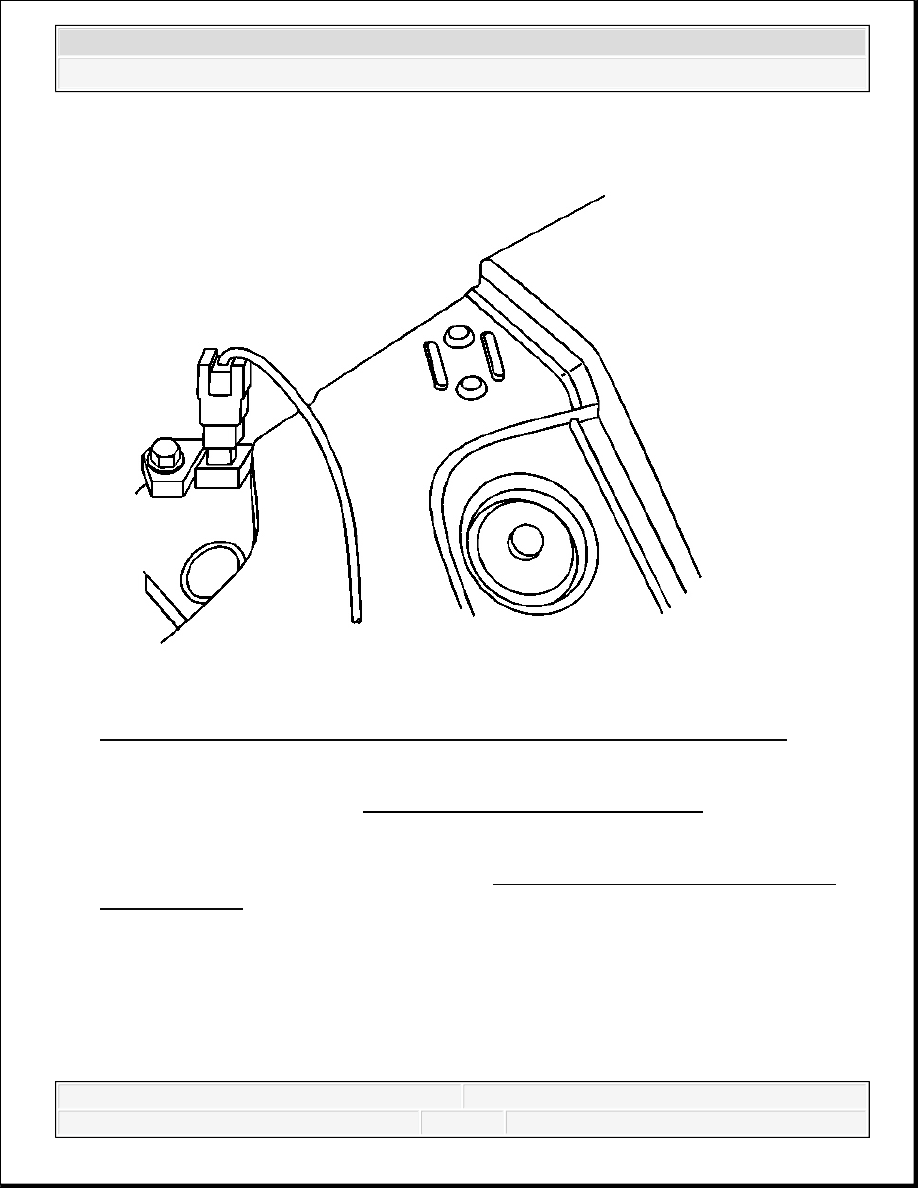

Fig. 24: Identifying Park Brake Warning Lamp Switch Electrical Connector
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the negative battery cable. Refer to Battery Negative Cable Disconnection

and Connection .

2. Remove the MID-bussed electrical center from the bracket.

3. Disconnect the park brake warning lamp switch electrical connector.

CAUTION: Refer to BATTERY DISCONNECT CAUTION .



2007 Hummer H3

2007 BRAKES Park Brake - H3



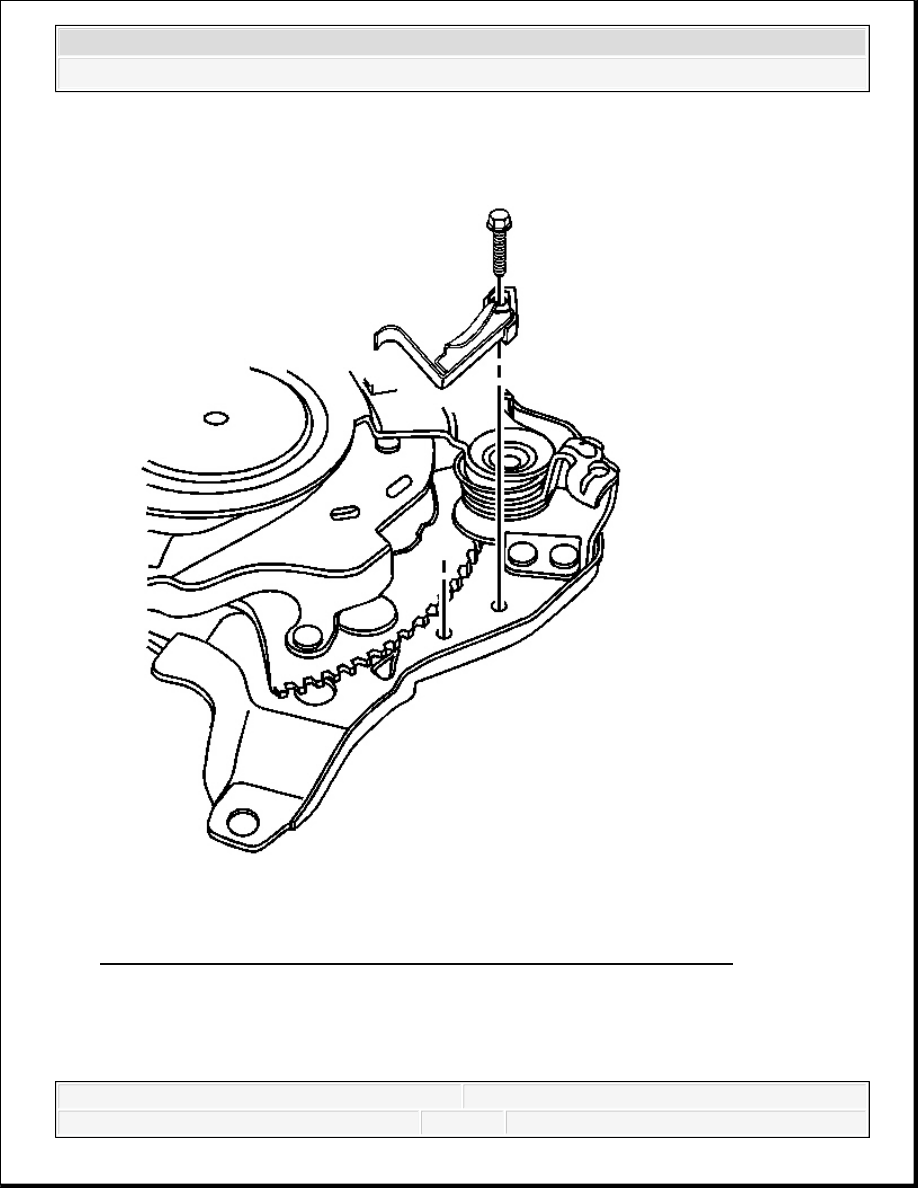

Fig. 25: View Of Park Brake Warning Lamp Switch & Mounting Bolt
Courtesy of GENERAL MOTORS CORP.

4. Remove the park brake warning lamp switch mounting bolt.

5. Remove the park brake warning lamp switch.
