Installation Procedure

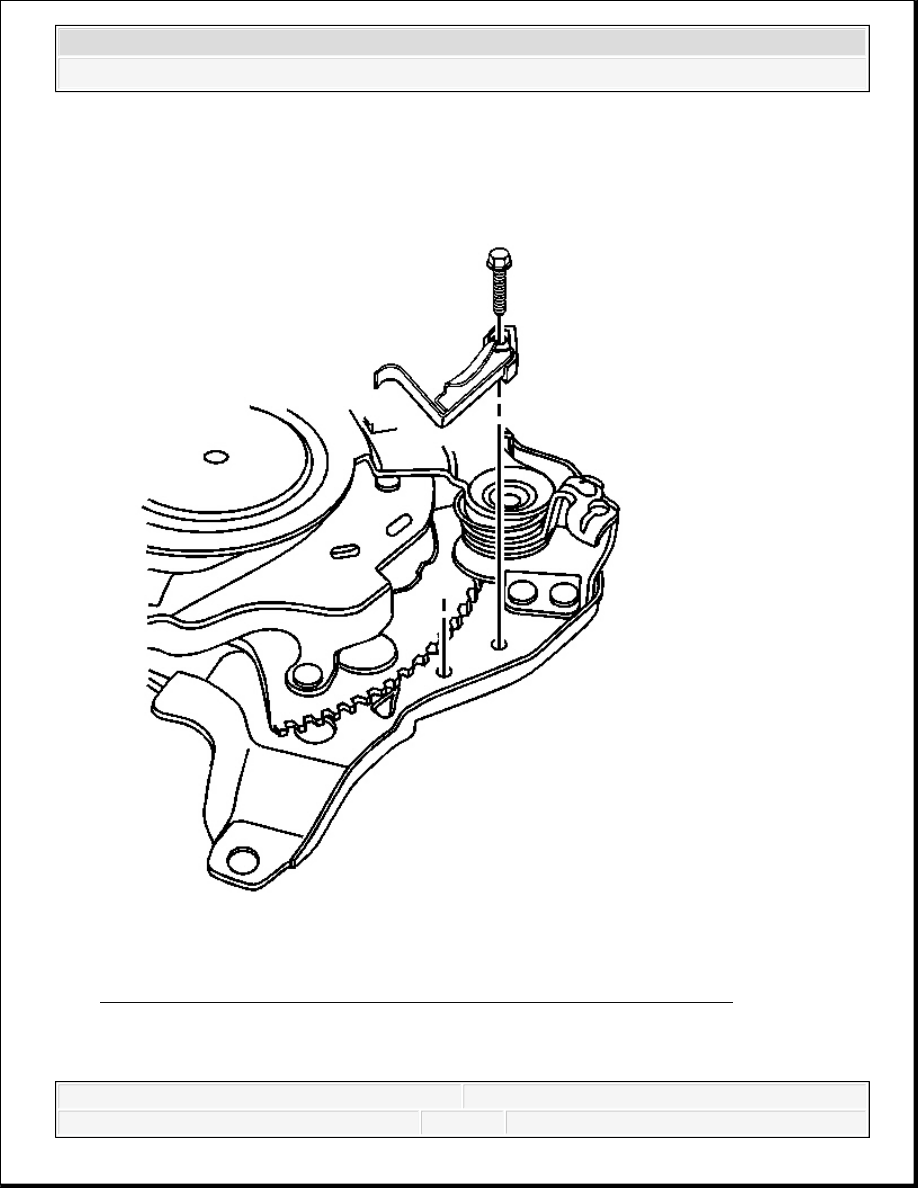

Fig. 26: View Of Park Brake Warning Lamp Switch & Mounting Bolt
Courtesy of GENERAL MOTORS CORP.

1. Install the park brake warning lamp switch.



2007 Hummer H3

2007 BRAKES Park Brake - H3



2. Install the park brake warning lamp switch mounting bolt.

Tighten: Tighten the bolt to 3 N.m (25 lb in).

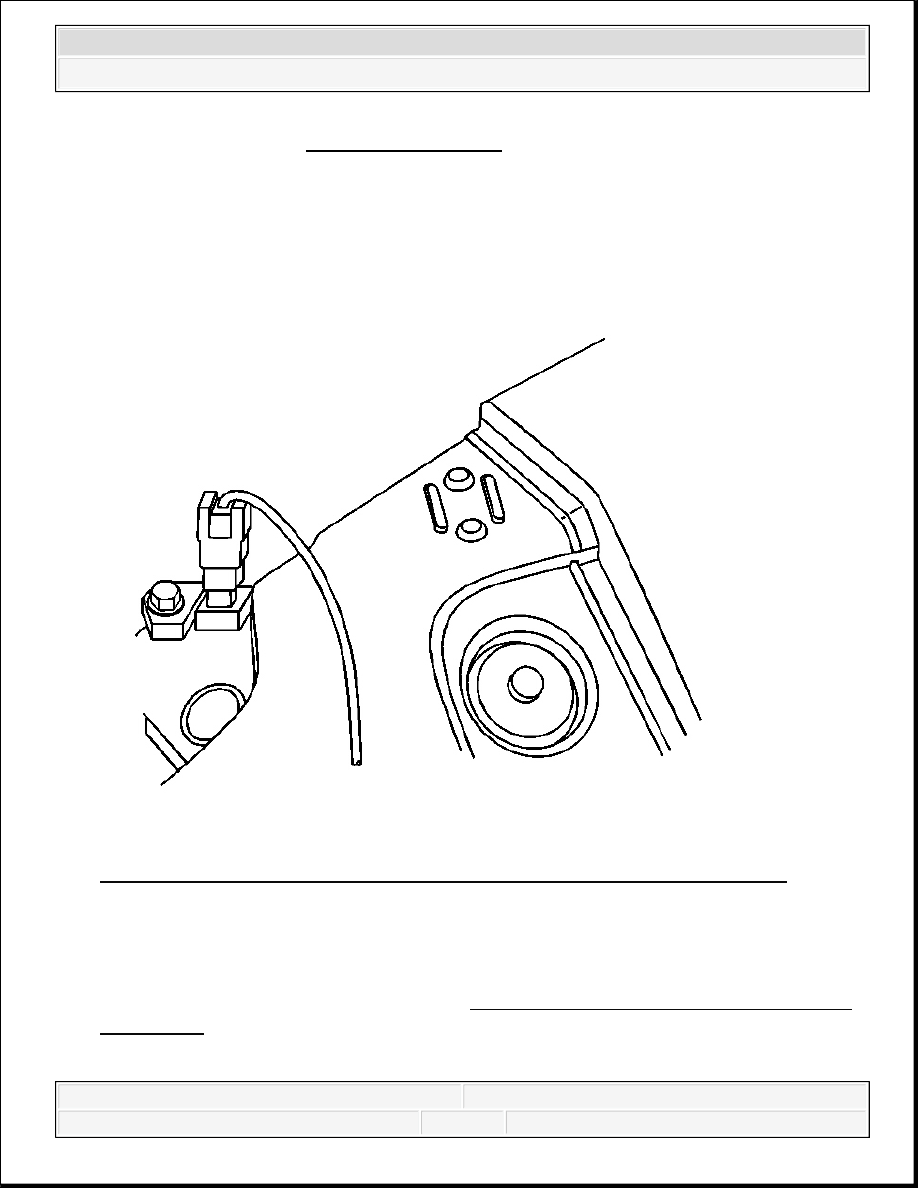

Fig. 27: Identifying Park Brake Warning Lamp Switch Electrical Connector
Courtesy of GENERAL MOTORS CORP.

3. Connect the park brake warning lamp switch electrical connector.

4. Install the MID-bussed electrical center to the bracket.

5. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection .

PARKING BRAKE INDICATOR SWITCH REPLACEMENT (RHD)

NOTE:

Refer to FASTENER NOTICE .



2007 Hummer H3

2007 BRAKES Park Brake - H3



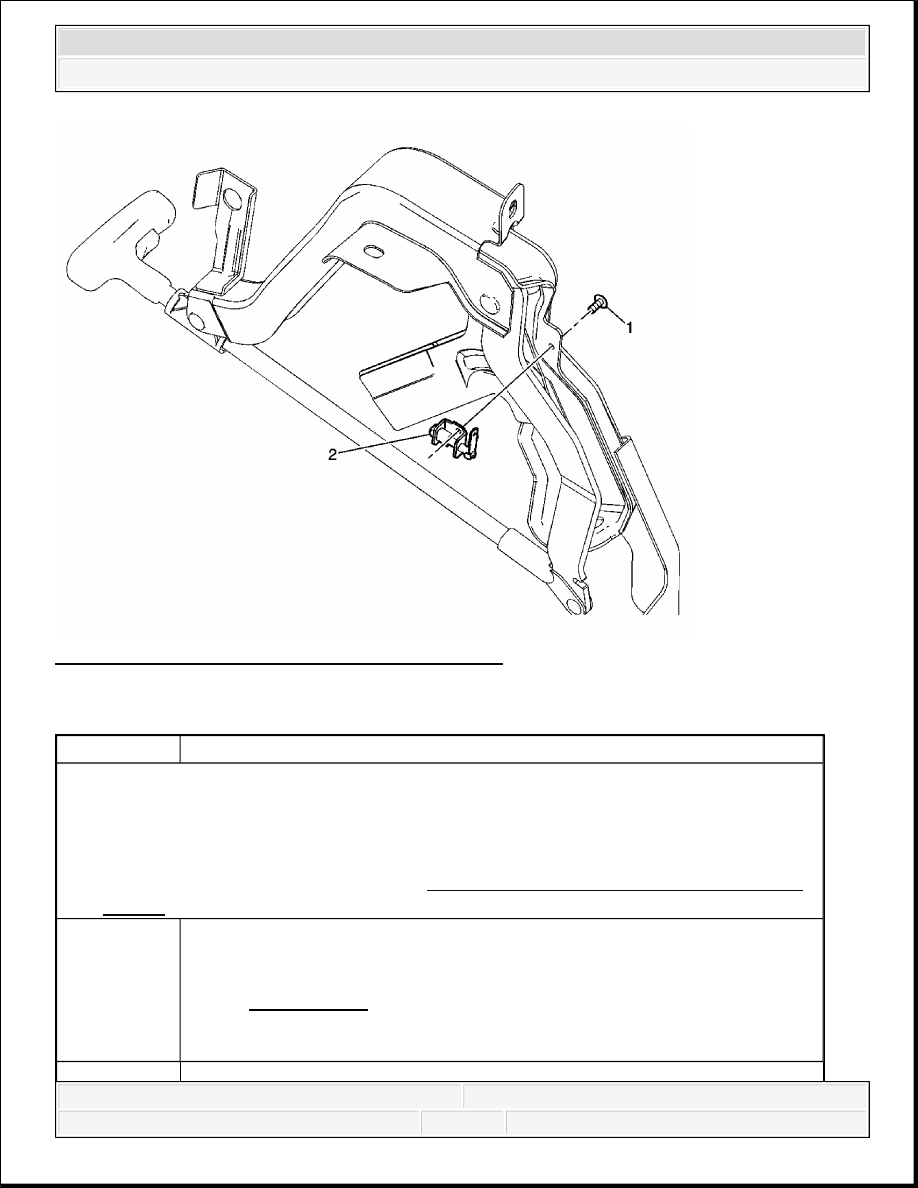

Fig. 28: Locating Parking Brake Indicator Switch
Courtesy of GENERAL MOTORS CORP.

Parking Brake Indicator Switch Replacement (RHD)

Callout

Component Name

Preliminary Procedures

1. Place the vehicle on a level surface and block the wheels.

2. Release the park brake lever.

3. Remove the park brake lever. Refer to Park Brake Lever Assembly Replacement

(RHD).

1

Park Brake Warning Lamp Switch Bolt

Tighten: 3 N.m (25 lb in)

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Park Brake - H3



PARKING BRAKE FRONT CABLE REPLACEMENT (RHD)

Removal Procedure

1. Release the park brake lever.

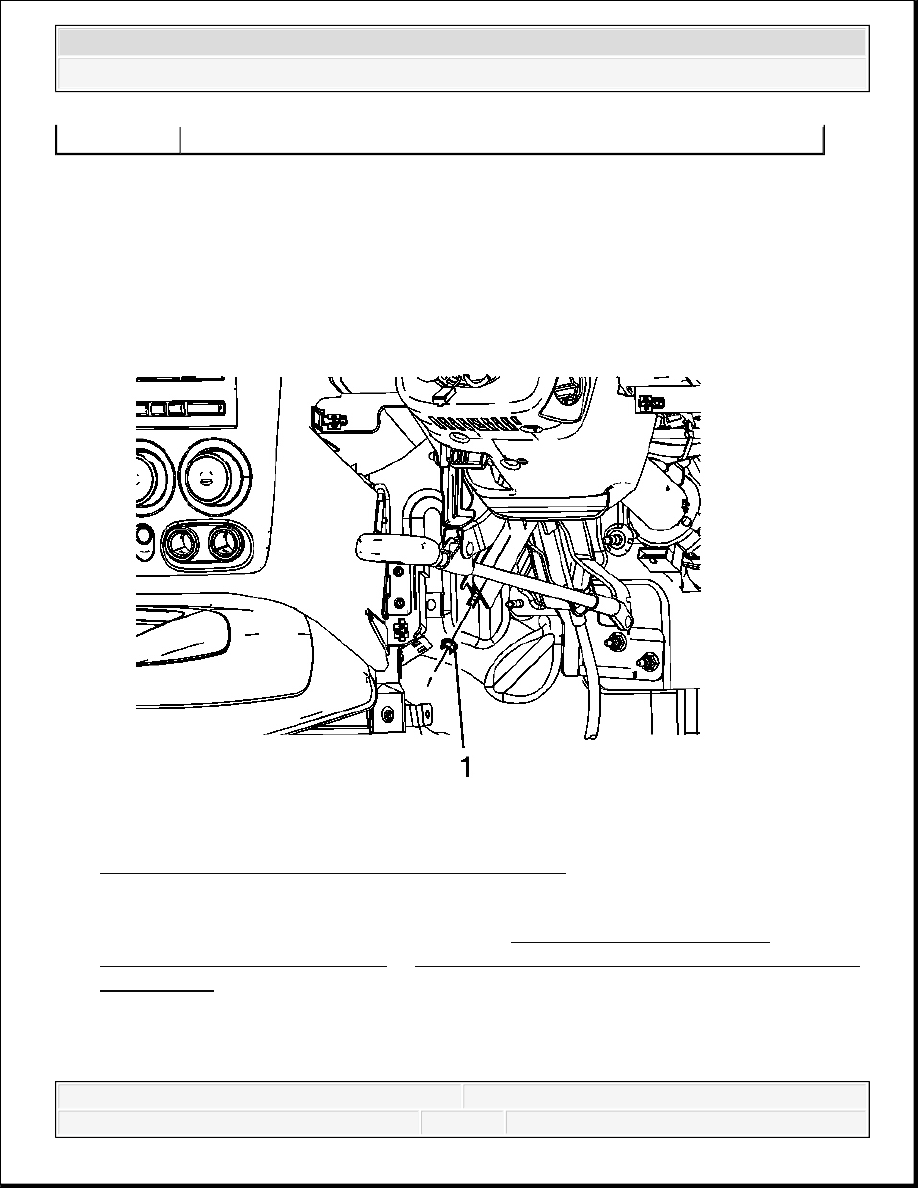

Fig. 29: Identifying Park Brake Cable Adjuster Nut
Courtesy of GENERAL MOTORS CORP.

2. Remove the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .

3. Remove the park brake cable adjuster nut (1).

2

Park Brake Warning Lamp Switch
