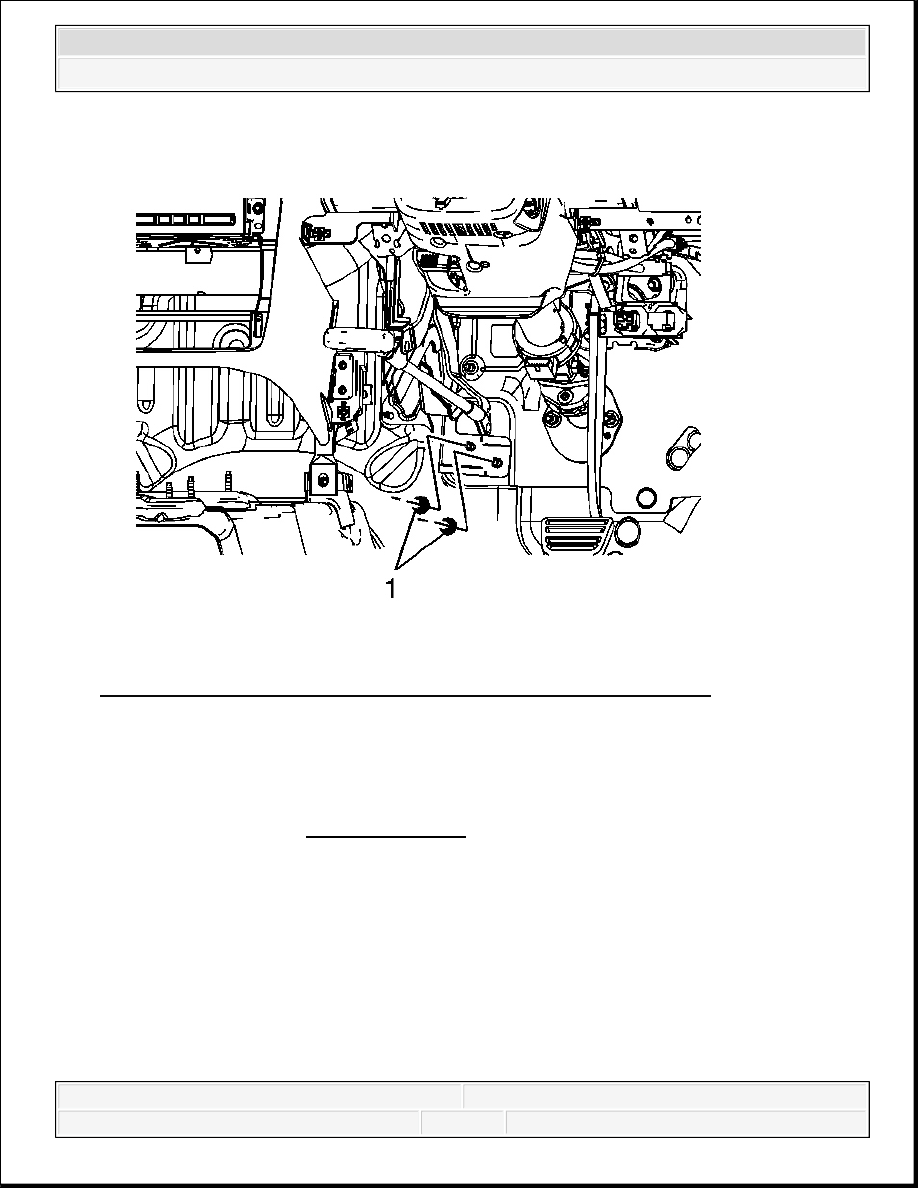

Fig. 18: Removing/Installing Park Brake Lever Lower Bracket Nuts
Courtesy of GENERAL MOTORS CORP.

1. Connect the park brake warning lamp switch electrical connector and position the park

brake lever assembly to the vehicle.

2. Install the 2 park brake lever lower bracket nuts (1).

Tighten: Tighten the nuts to 20 N.m (15 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 BRAKES Park Brake - H3

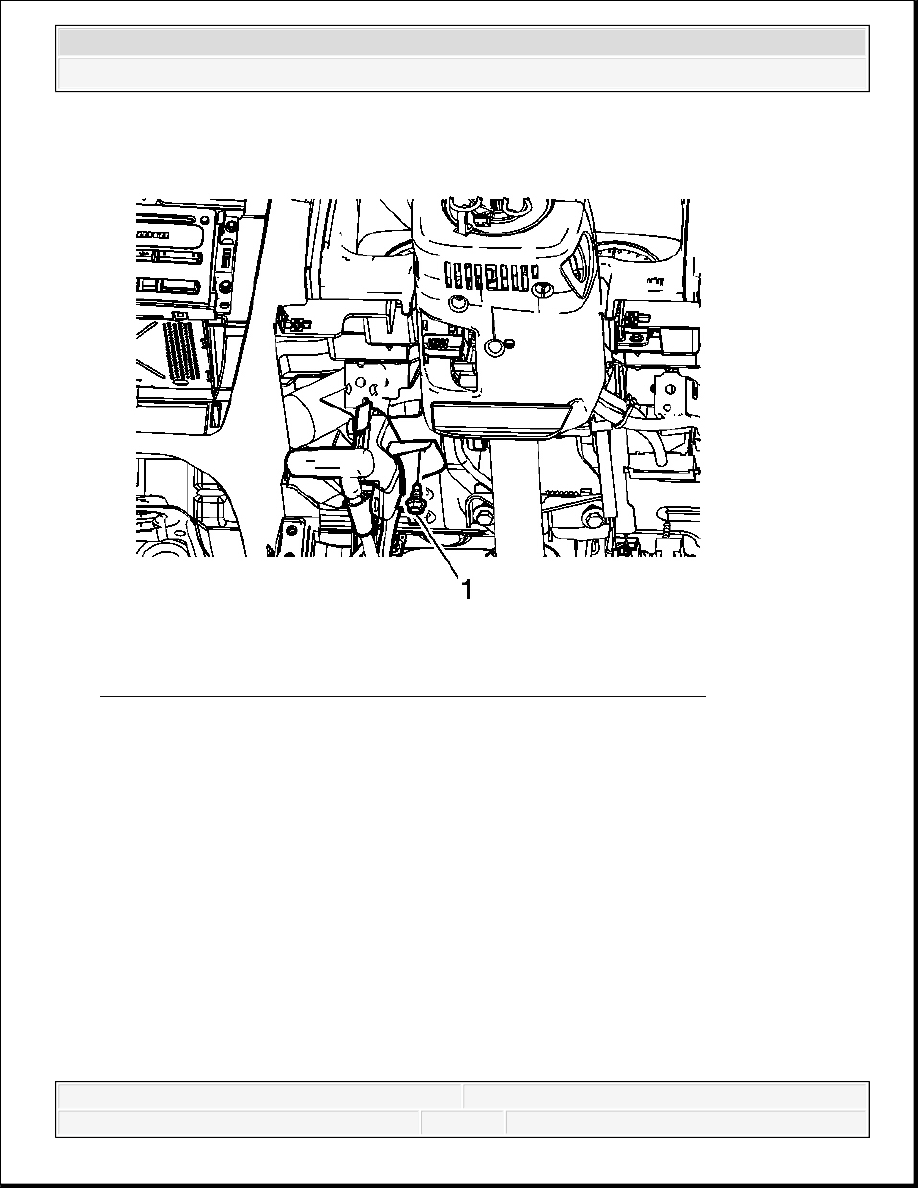

Fig. 19: Removing/Installing Park Brake Lever Upper Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

3. Install the park brake lever upper bracket bolt (1).

Tighten: Tighten the bolt to 20 N.m (15 lb ft).



2007 Hummer H3

2007 BRAKES Park Brake - H3

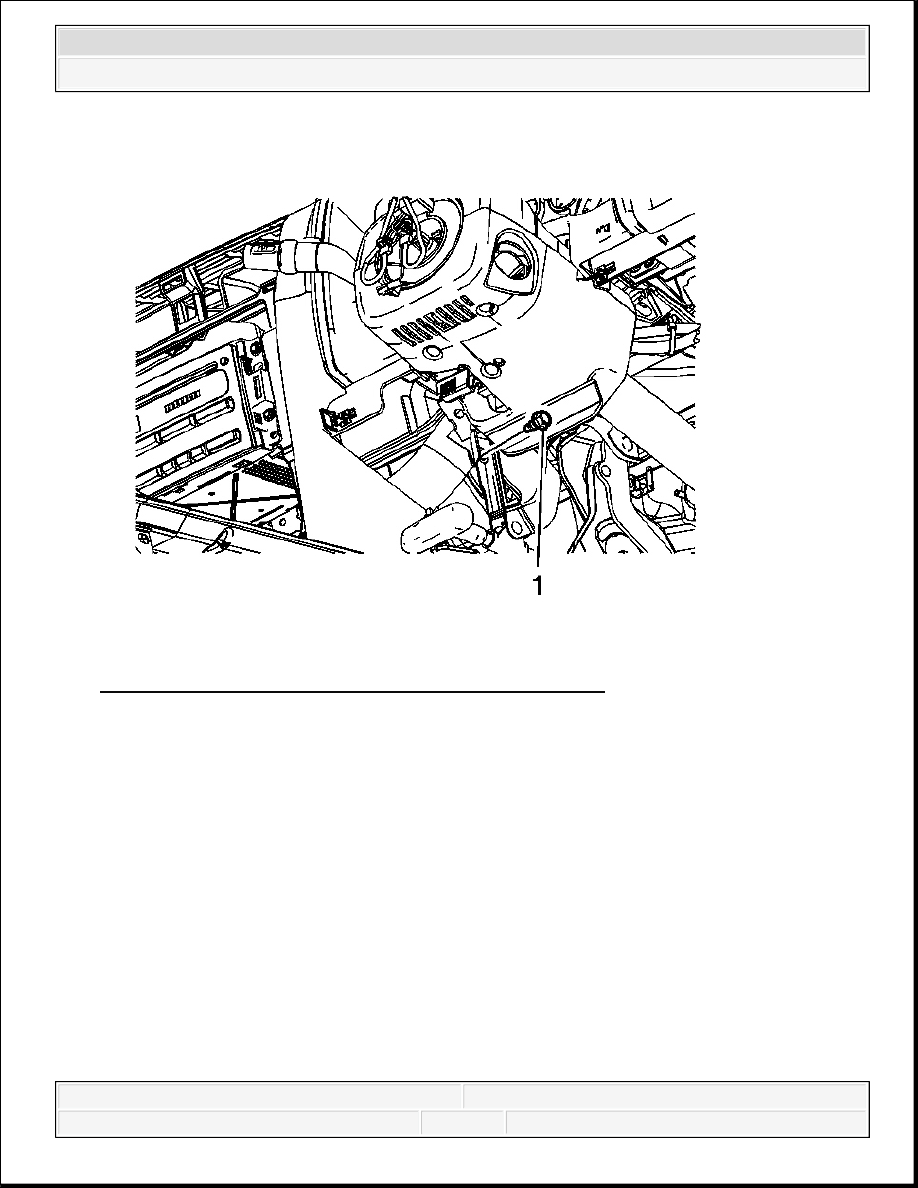

Fig. 20: Identifying Park Brake Lever Side Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

4. Install the park brake lever side bracket bolt (1).

Tighten: Tighten the bolt to 20 N.m (15 lb ft).



2007 Hummer H3

2007 BRAKES Park Brake - H3

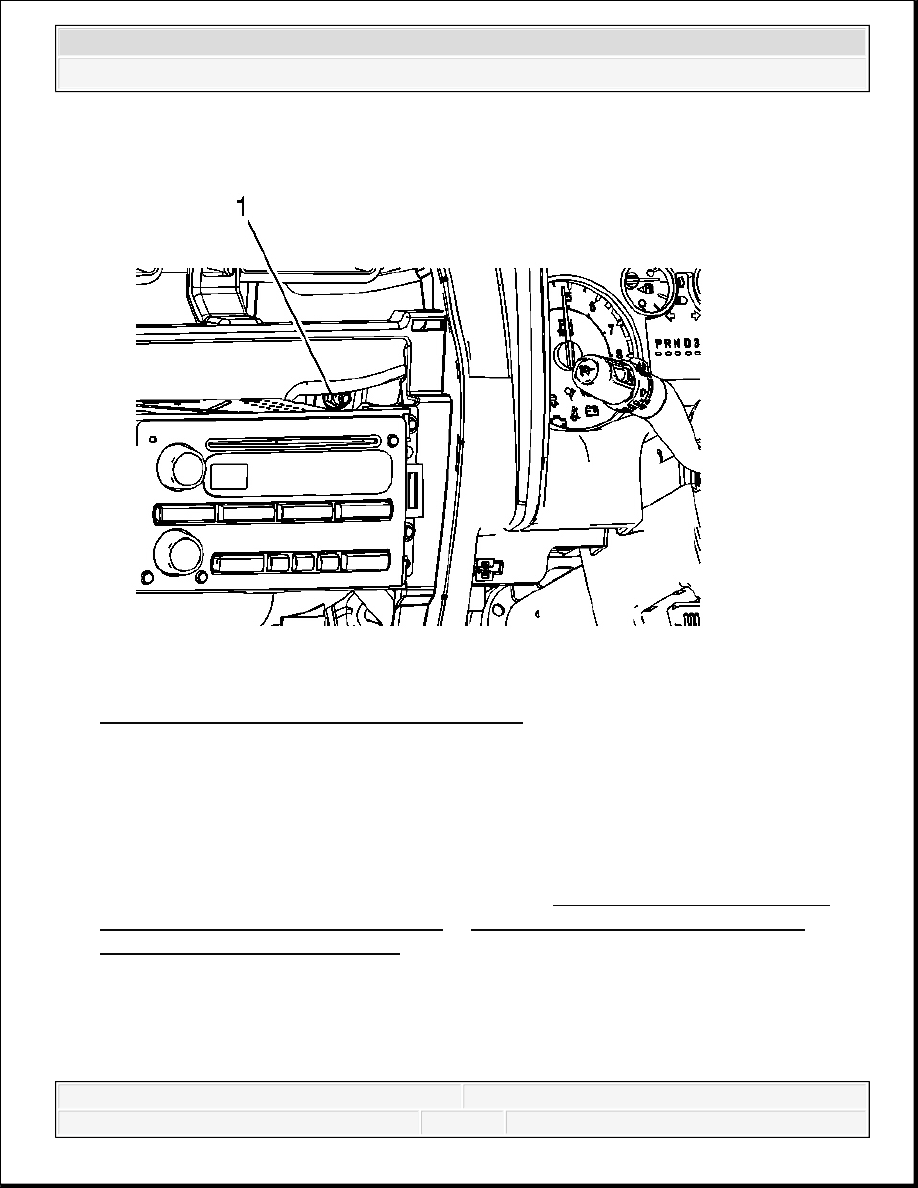

Fig. 21: Locating Park Brake Lever Upper Nut
Courtesy of GENERAL MOTORS CORP.

5. Using an appropriate socket and extension, install the park brake lever upper nut (1) through

the opening above the radio.

Tighten: Tighten the nut to 20 N.m (15 lb ft).

6. Install the instrument panel center trim panel. Refer to Instrument Panel Center Trim

Panel Replacement (Left Hand Drive) or Instrument Panel Center Trim Panel
Replacement (Right Hand Drive) .
