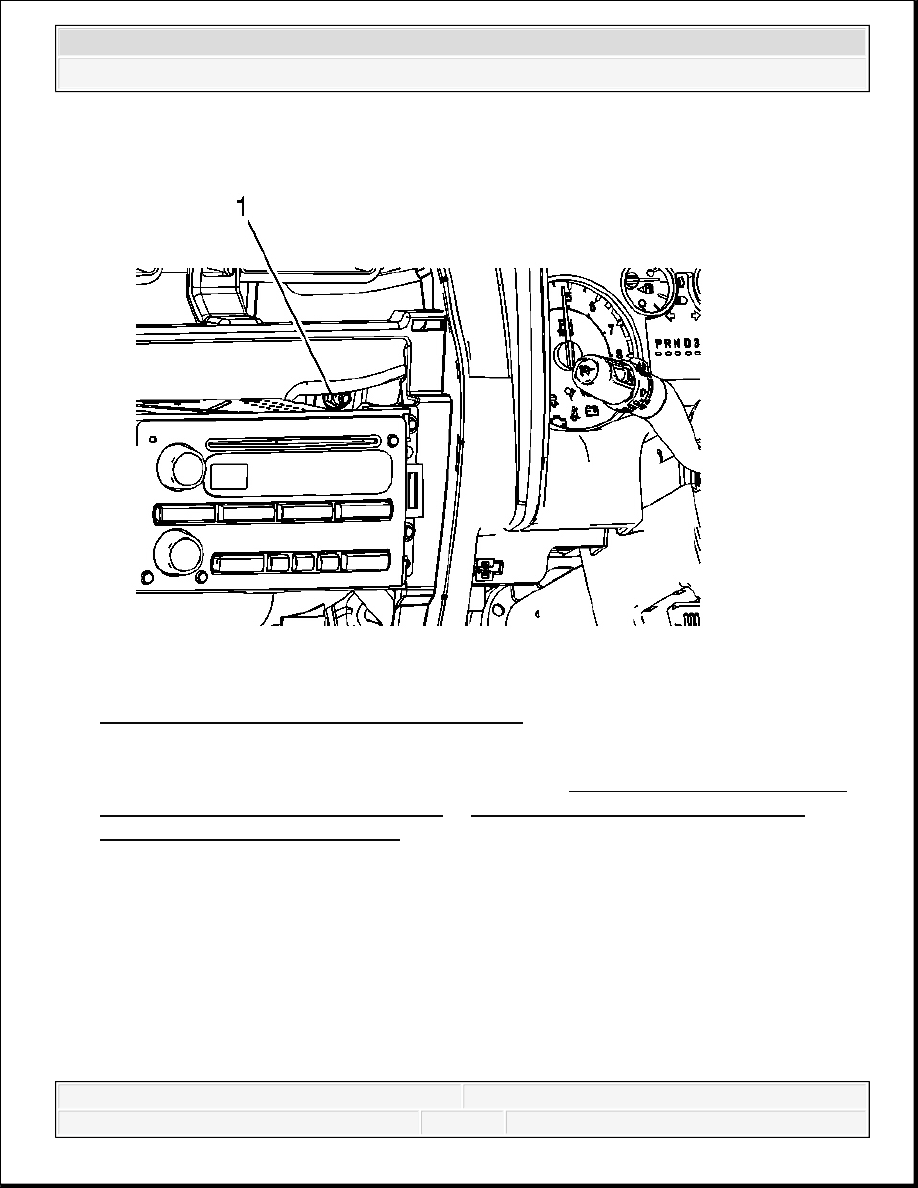

Fig. 14: Locating Park Brake Lever Upper Nut
Courtesy of GENERAL MOTORS CORP.

6. Remove the instrument panel center trim panel. Refer to Instrument Panel Center Trim

Panel Replacement (Left Hand Drive) or Instrument Panel Center Trim Panel
Replacement (Right Hand Drive) .

7. Using an appropriate socket and extension, remove the park brake lever upper nut (1)

through the opening above the radio.



2007 Hummer H3

2007 BRAKES Park Brake - H3



Fig. 15: Identifying Park Brake Lever Side Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

8. Remove the park brake lever side bracket bolt (1).



2007 Hummer H3

2007 BRAKES Park Brake - H3



Fig. 16: Removing/Installing Park Brake Lever Upper Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

9. Remove the park brake lever upper bracket bolt (1).



2007 Hummer H3

2007 BRAKES Park Brake - H3



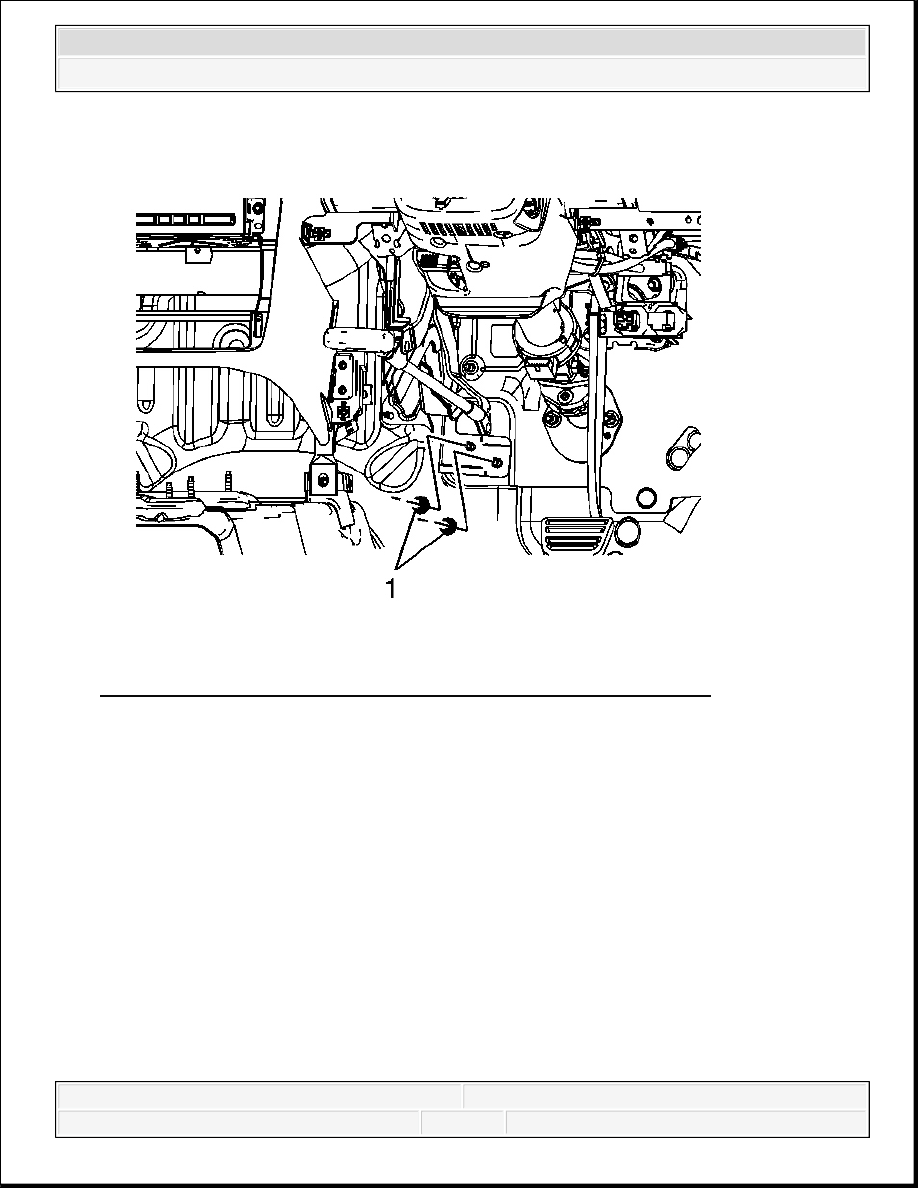

Fig. 17: Removing/Installing Park Brake Lever Lower Bracket Nuts
Courtesy of GENERAL MOTORS CORP.

10. Remove the 2 park brake lever lower bracket nuts (1).

11. Lower the park brake lever assembly and disconnect the park brake warning lamp switch

electrical connector.

12. Remove the park brake lever assembly.
