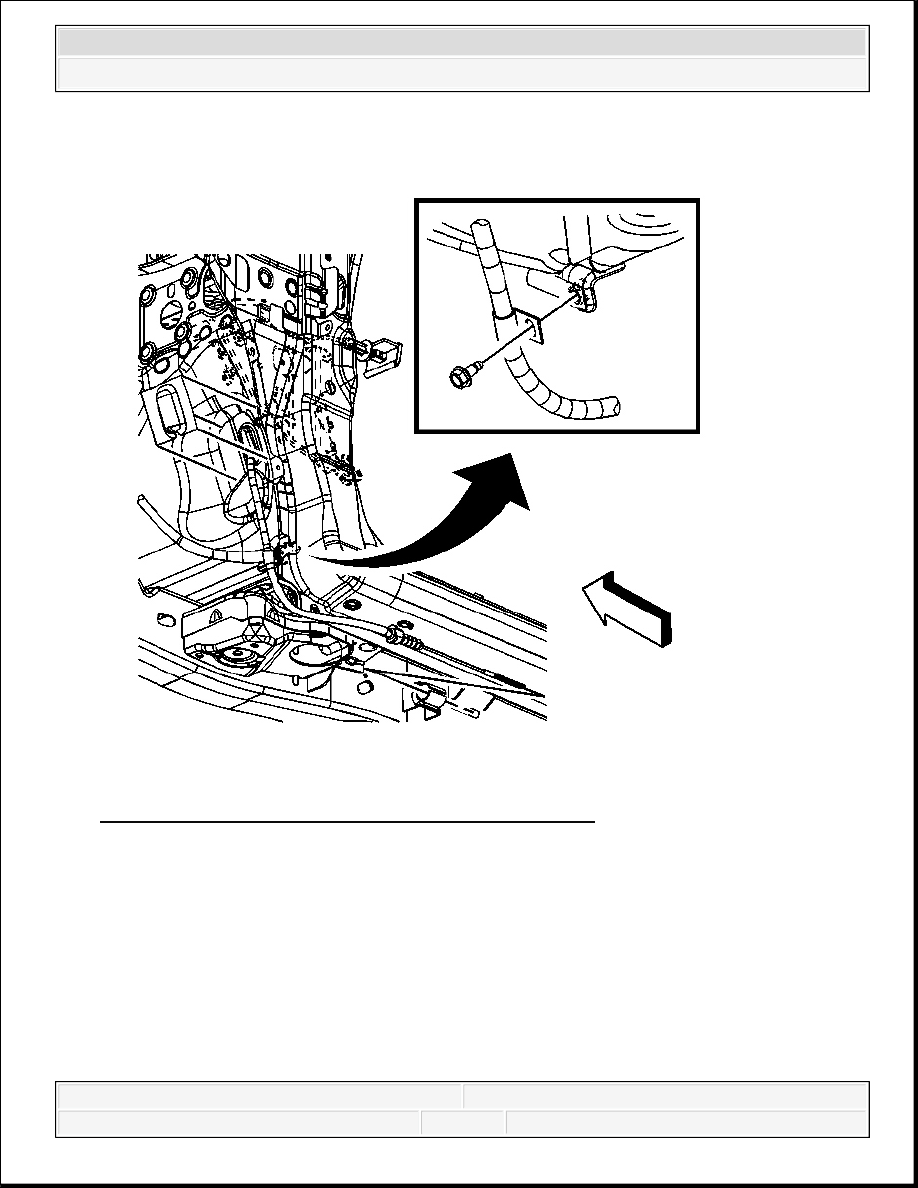

Fig. 10: Removing/Installing Brake Cable Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

8. Install the front brake cable bracket bolt.

Tighten: Tighten the bolts to 20 N.m (15 lb ft).

9. Install the front brake cable to the frame bracket.



2007 Hummer H3

2007 BRAKES Park Brake - H3

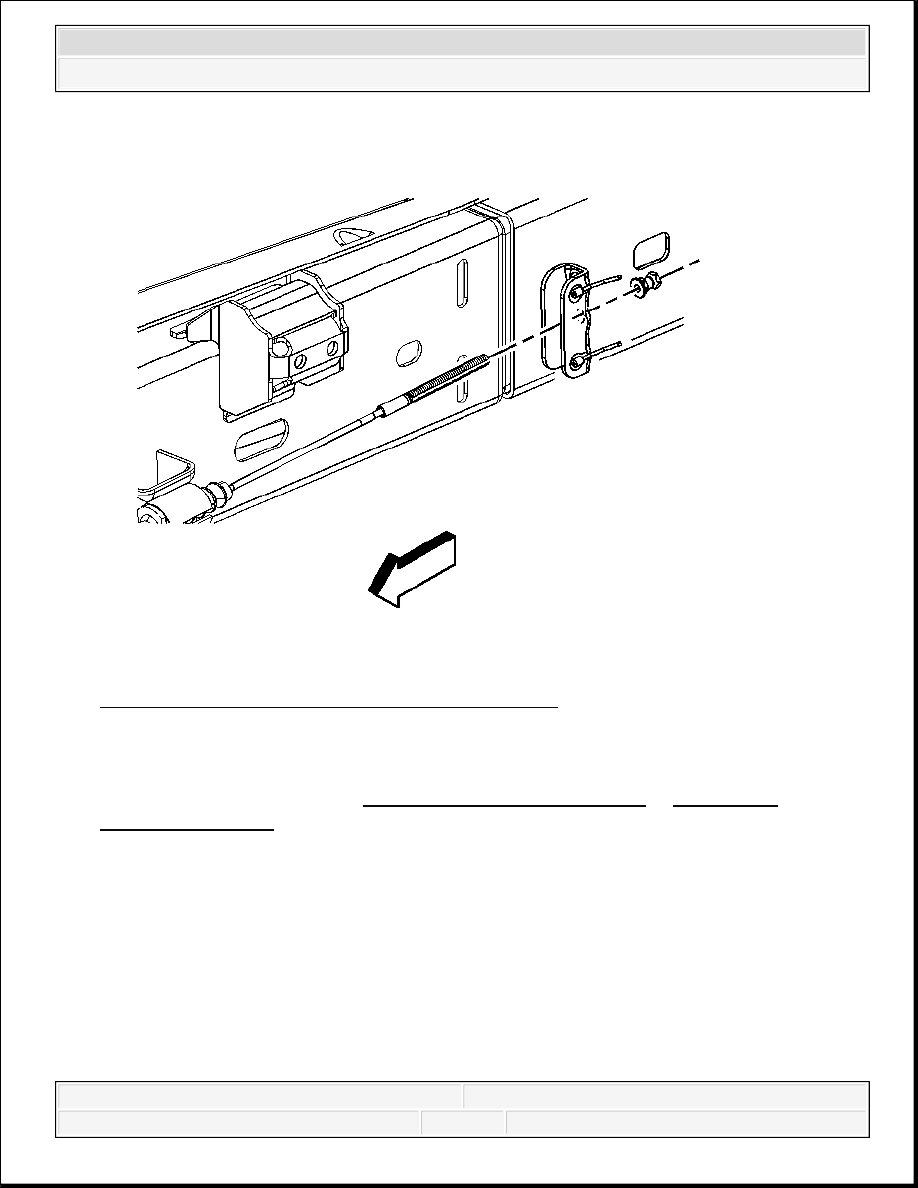

Fig. 11: Identifying Equalizer Bar Adjustment Nut
Courtesy of GENERAL MOTORS CORP.

10. Install the equalizer bar adjustment nut.

11. Adjust the park brake. Refer to Park Brake Adjustment (LHD) or Park Brake

Adjustment (RHD).

PARK BRAKE LEVER ASSEMBLY REPLACEMENT (RHD)

Removal Procedure

1. Release the park brake lever.



2007 Hummer H3

2007 BRAKES Park Brake - H3

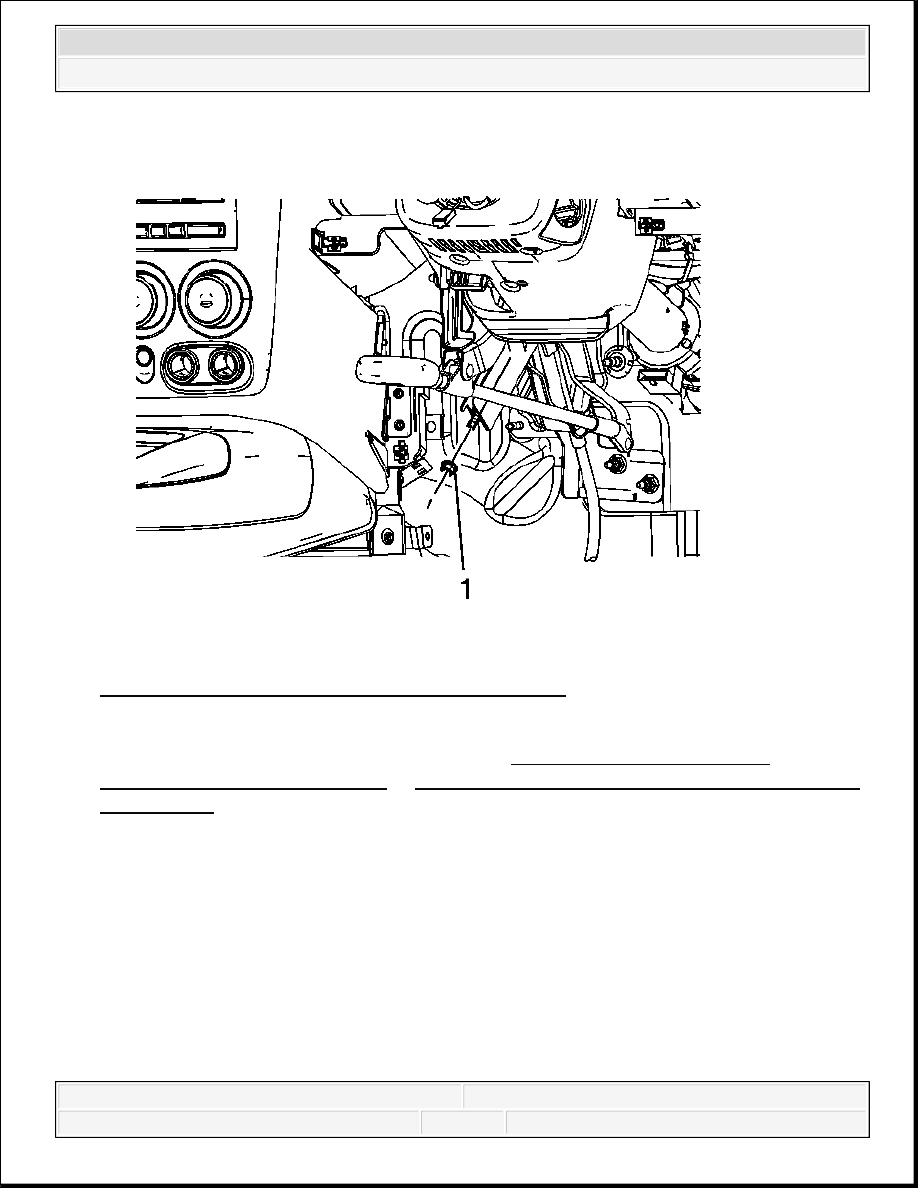

Fig. 12: Identifying Park Brake Cable Adjuster Nut
Courtesy of GENERAL MOTORS CORP.

2. Remove the driver knee bolster bracket. Refer to Driver Knee Bolster Bracket

Replacement (Left Hand Drive) or Driver Knee Bolster Bracket Replacement (Right
Hand Drive) .

3. Remove the park brake cable adjuster nut (1).



2007 Hummer H3

2007 BRAKES Park Brake - H3

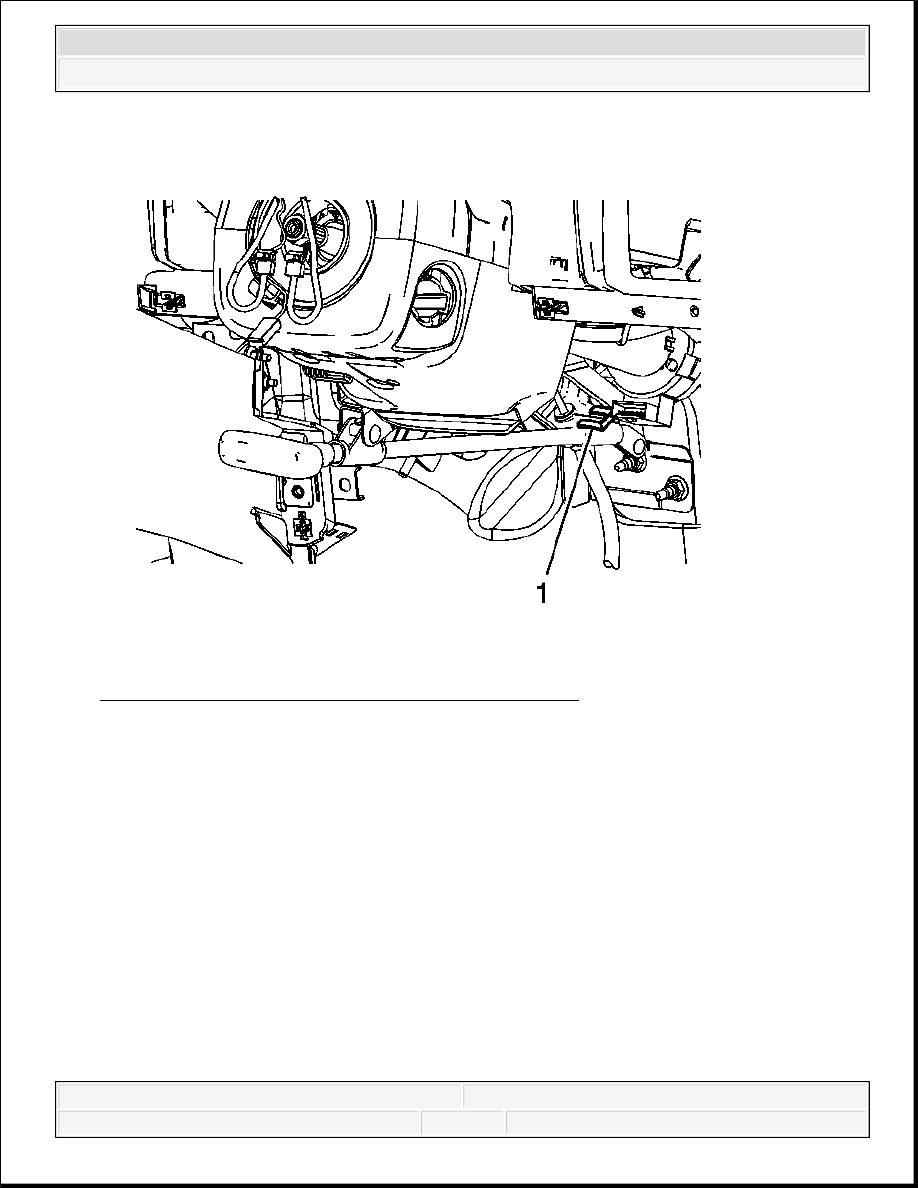

Fig. 13: Identifying Park Brake Cable Retaining Clip
Courtesy of GENERAL MOTORS CORP.

4. Remove the park brake cable retaining clip (1).

5. Remove the front park brake cable from the park brake lever and position aside.
