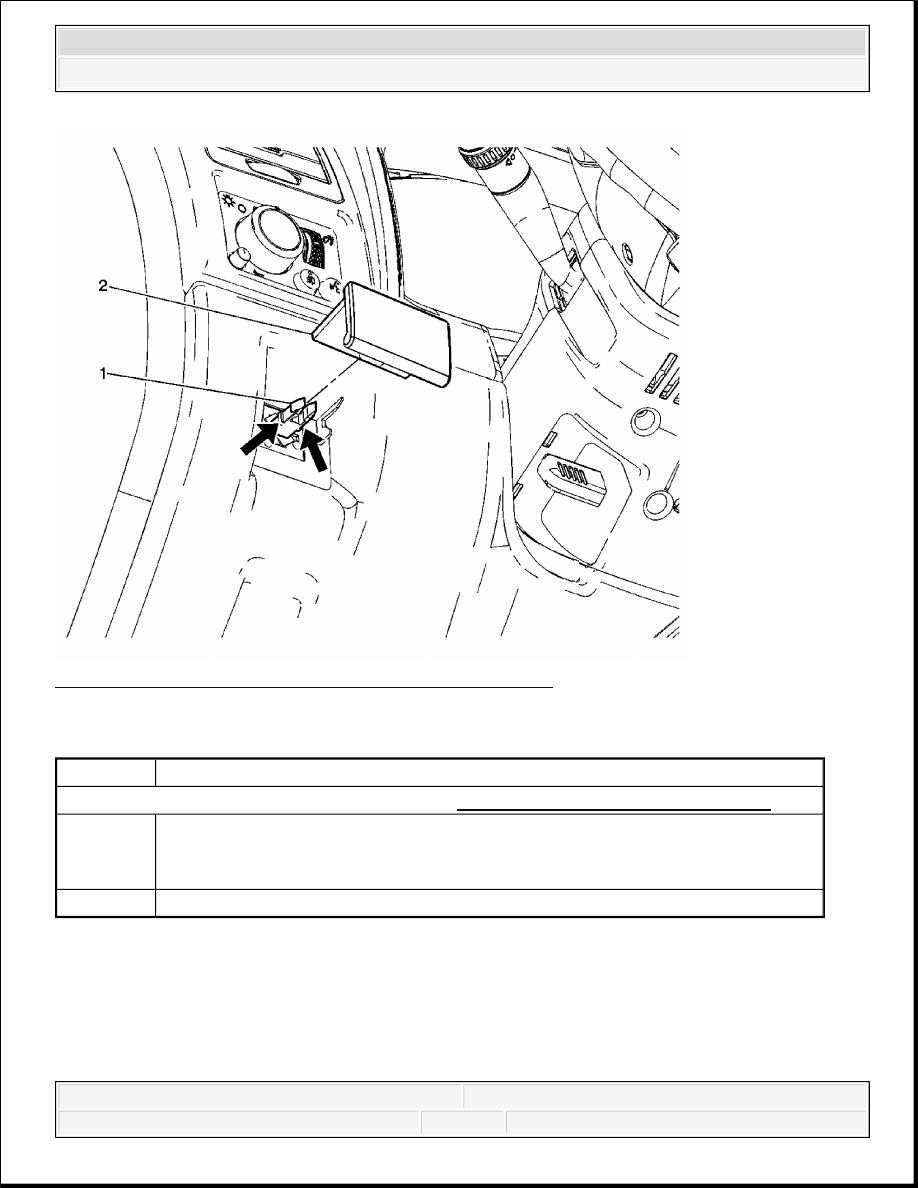

Fig. 2: Replacing Park Brake Release Handle Assembly
Courtesy of GENERAL MOTORS CORP.

Parking Brake Release Handle Assembly Replacement

PARK BRAKE RELEASE CABLE REPLACEMENT

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Cable, Park Brake Front
Tip: Depress the locking tabs on the park brake release cable in order to
release the park brake handle.

2

Handle, Park Brake Release



2007 Hummer H3

2007 BRAKES Park Brake - H3



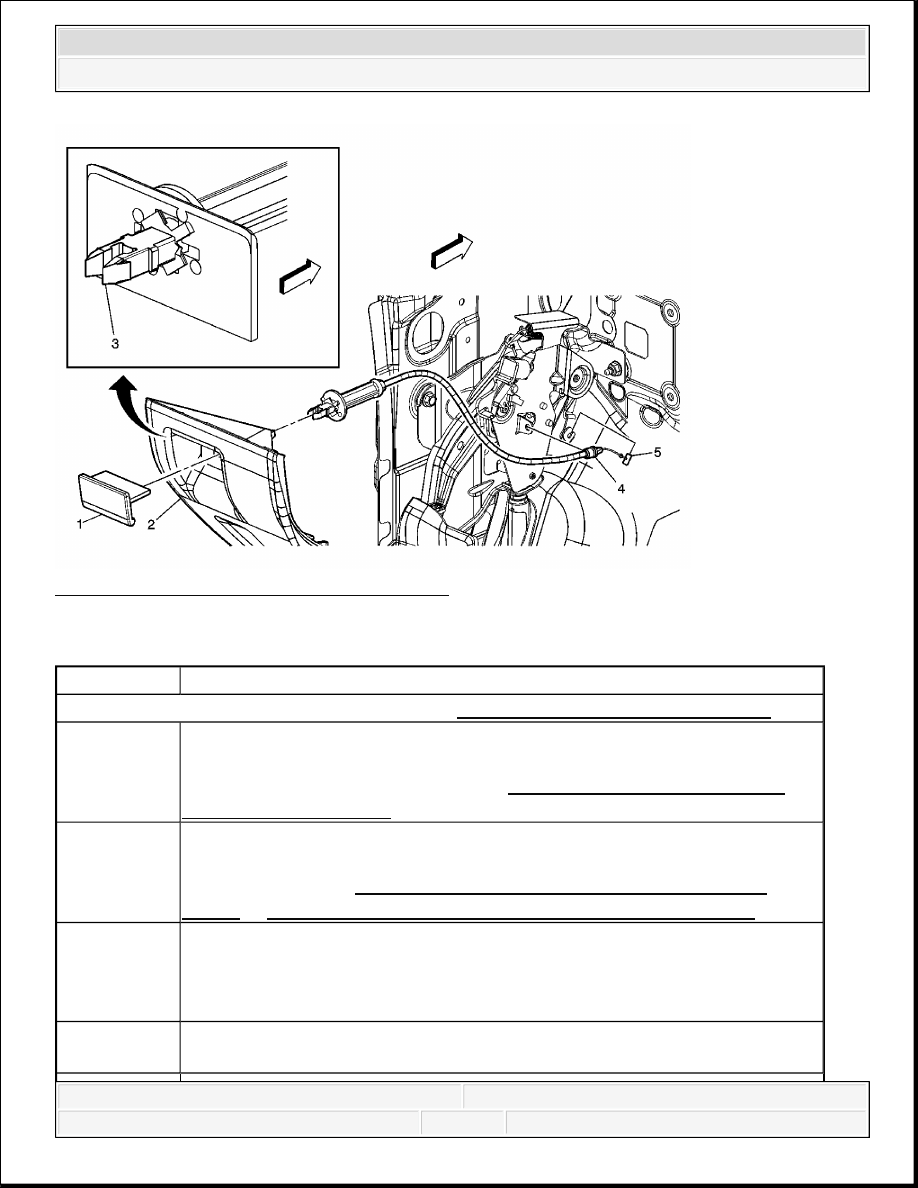

Fig. 3: Replacing Park Brake Release Cable
Courtesy of GENERAL MOTORS CORP.

Park Brake Release Cable Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

1

Handle, Park Brake Release
Tip: Depress the locking tabs on the park brake front cable in order to
release the park brake handle. Refer to Parking Brake Release Handle
Assembly Replacement.

2

Panel, Knee Bolster Trim
Tip: Remove the knee bolster trim panel in order to access the park brake
front cable. Refer to Driver Knee Bolster Replacement (Left Hand
Drive) or Driver Knee Bolster Replacement (Right Hand Drive) .

3

Cable, Park Brake Front
Tip: Twist to remove the park brake front cable from the knee bolster trim
panel. The park brake front cable is secured by the locking notches in the
knee bolster trim panel.

4

Grommet, Front Park Brake Cable
Tip: Install the grommet to the park brake pedal assembly attachment point.



2007 Hummer H3

2007 BRAKES Park Brake - H3



PARKING BRAKE LEVER PEDAL ASSEMBLY REPLACEMENT

Removal Procedure

1. Raise and support the vehicle. Refer to Lifting and Jacking the Vehicle .

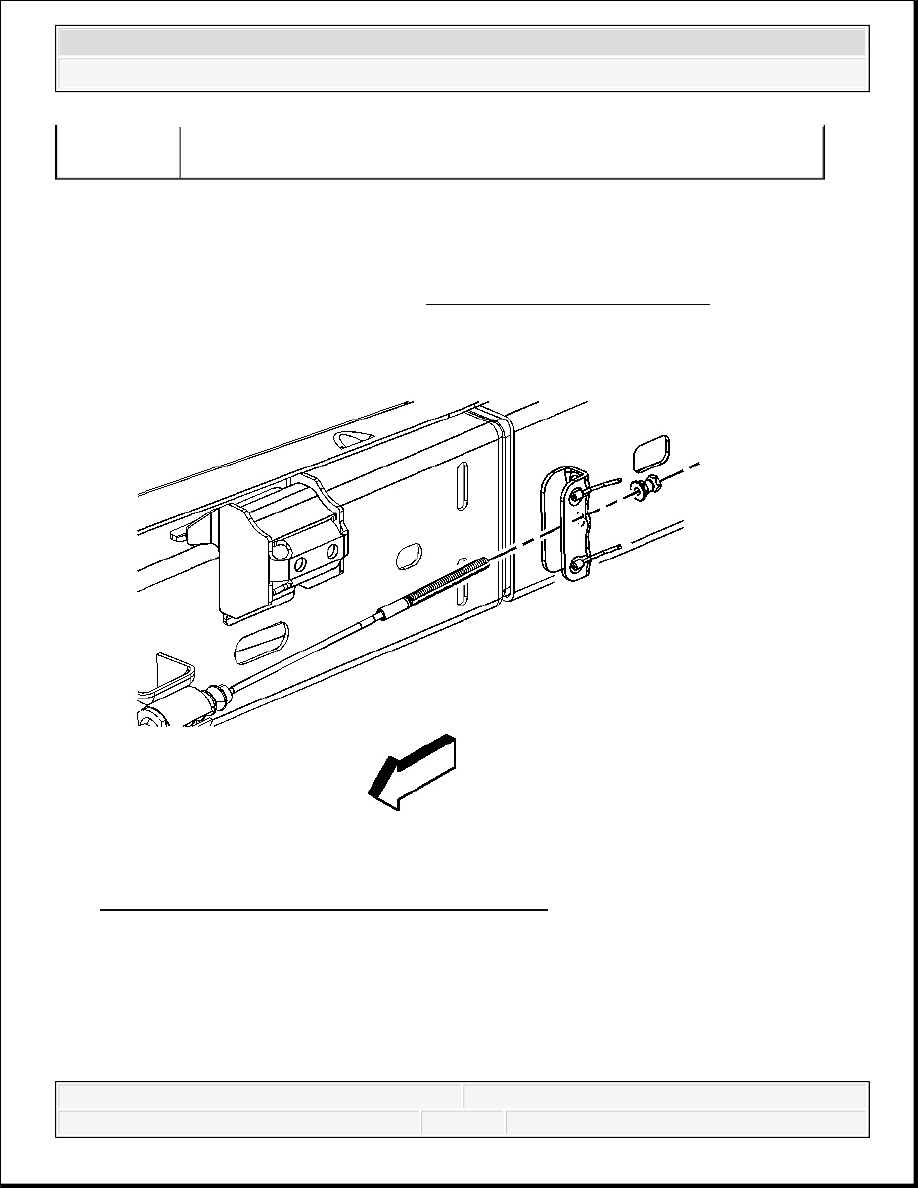

Fig. 4: Identifying Equalizer Bar Adjustment Nut
Courtesy of GENERAL MOTORS CORP.

2. Remove the equalizer bar adjustment nut.

5

Cable, Park Brake Front
Tip: Install the cable end to the park brake pedal clip.



2007 Hummer H3

2007 BRAKES Park Brake - H3



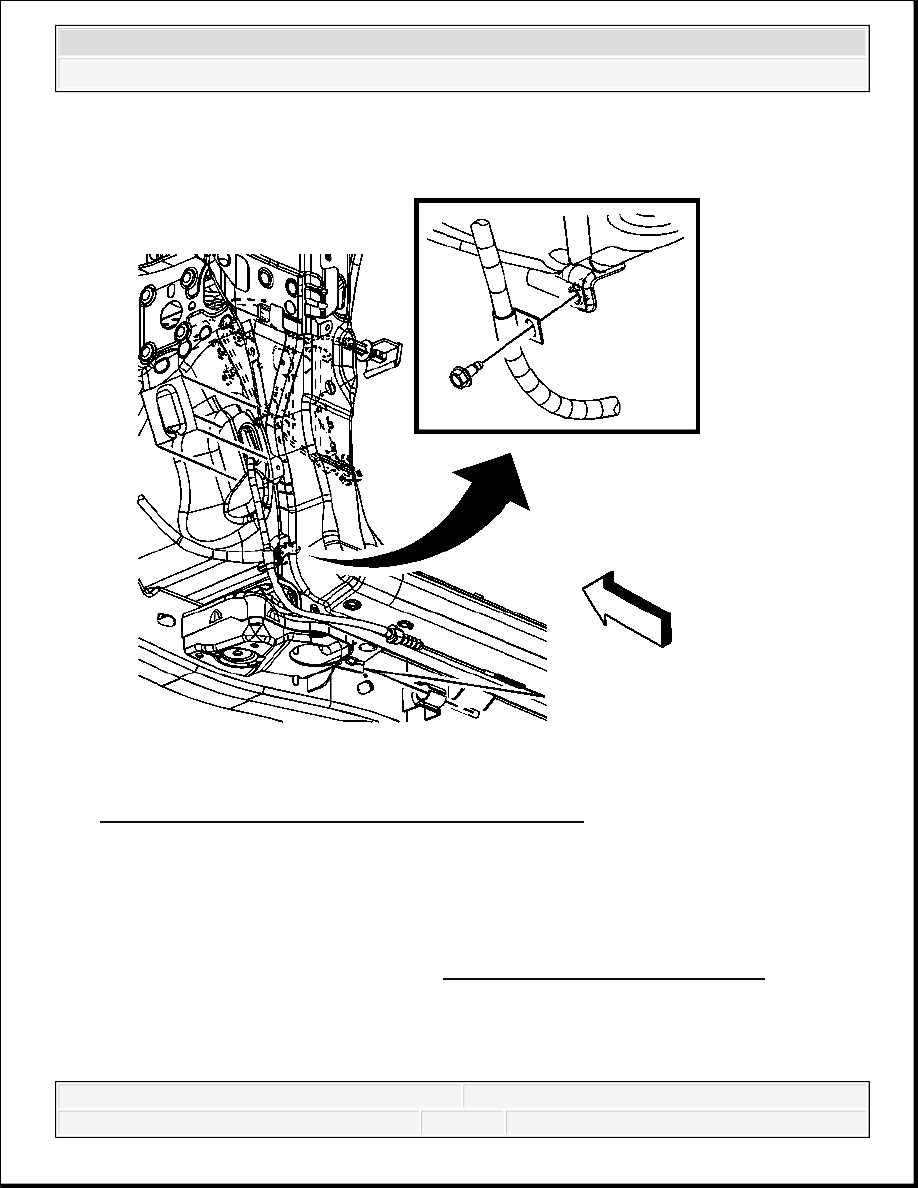

Fig. 5: Removing/Installing Brake Cable Bracket Bolt
Courtesy of GENERAL MOTORS CORP.

3. Remove the front brake cable from the frame bracket.

4. Remove the front brake cable bracket bolt.

5. Lower the vehicle.

6. Remove the left side trim panel. Refer to Cowl Side Trim Panel Replacement .
