Hummer H3. Manual - part 1557

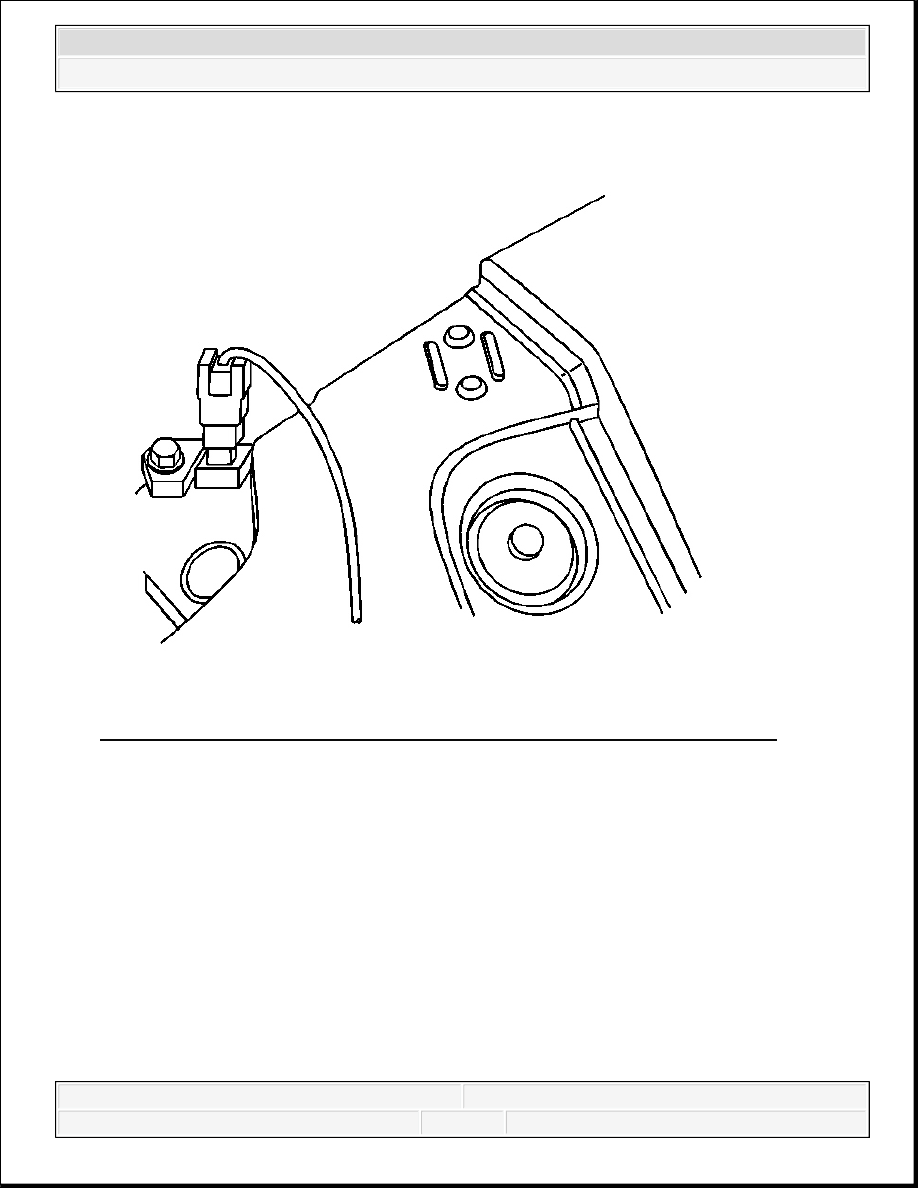

Fig. 6: Identifying Park Brake Warning Lamp Switch Electrical Connector
Courtesy of GENERAL MOTORS CORP.

7. Disconnect the park brake warning lamp connection.

8. Disconnect the park brake release cable from the park brake pedal.



2007 Hummer H3

2007 BRAKES Park Brake - H3



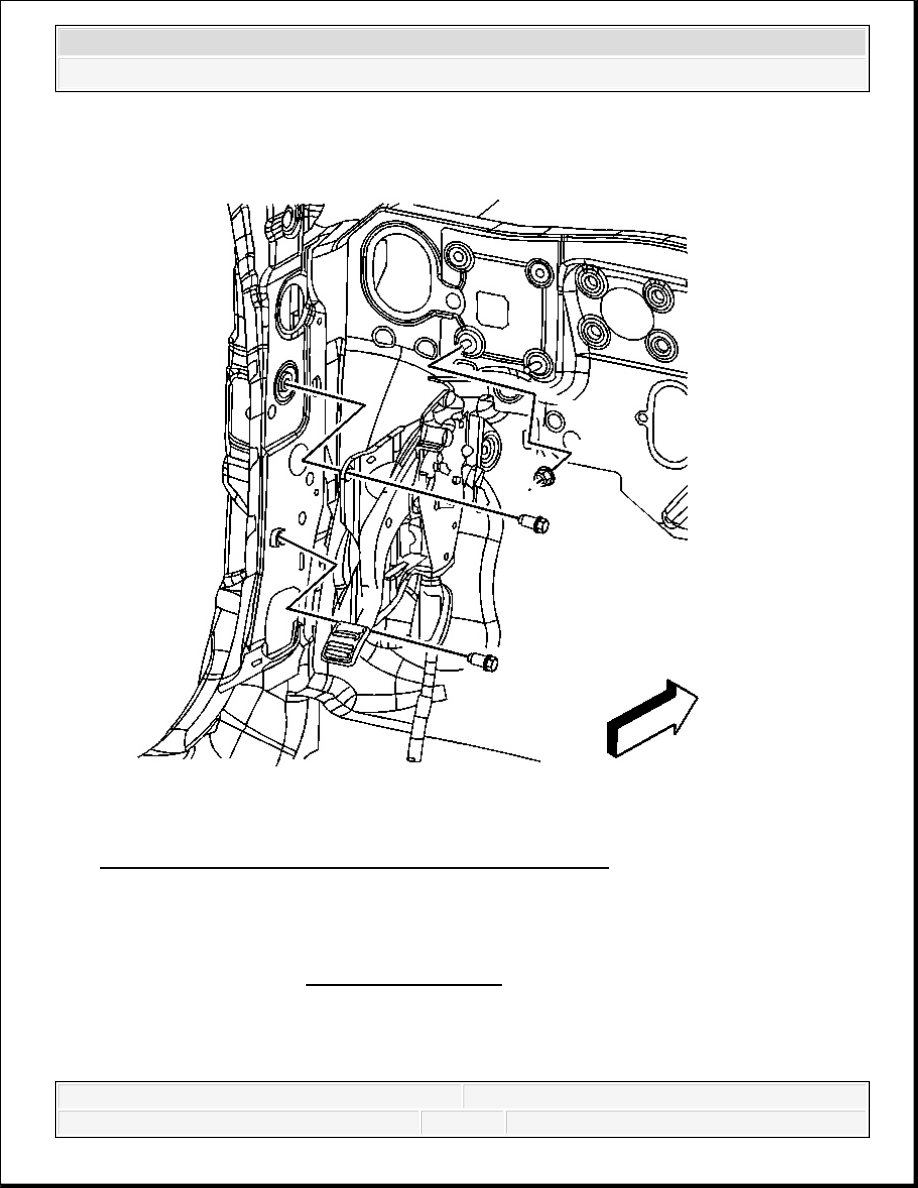

Fig. 7: Park Brake Pedal Assembly Removal/Installation
Courtesy of GENERAL MOTORS CORP.

9. Remove the park brake pedal mounting nut.

10. Remove the park brake pedal mounting bolts.

11. Remove the pedal assembly from the vehicle.

Installation Procedure



2007 Hummer H3

2007 BRAKES Park Brake - H3



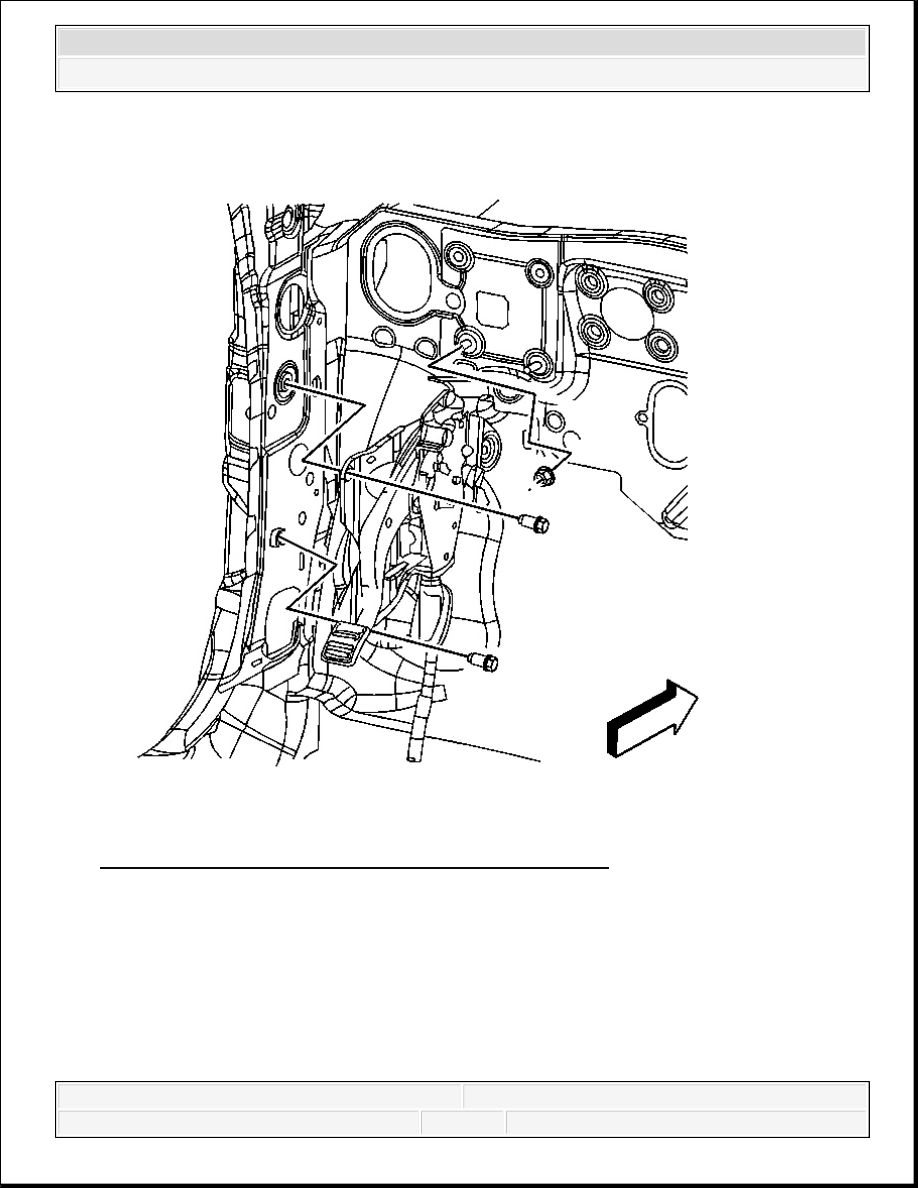

Fig. 8: Park Brake Pedal Assembly Removal/Installation
Courtesy of GENERAL MOTORS CORP.

1. Install the pedal assembly to the vehicle.

2. Install the park brake pedal mounting bolts.

Tighten: Tighten the bolts to 20 N.m (15 lb ft).

NOTE:

Refer to FASTENER NOTICE .



2007 Hummer H3

2007 BRAKES Park Brake - H3



3. Install the park brake pedal mounting nut.

Tighten: Tighten the nut to 20 N.m (15 lb ft).

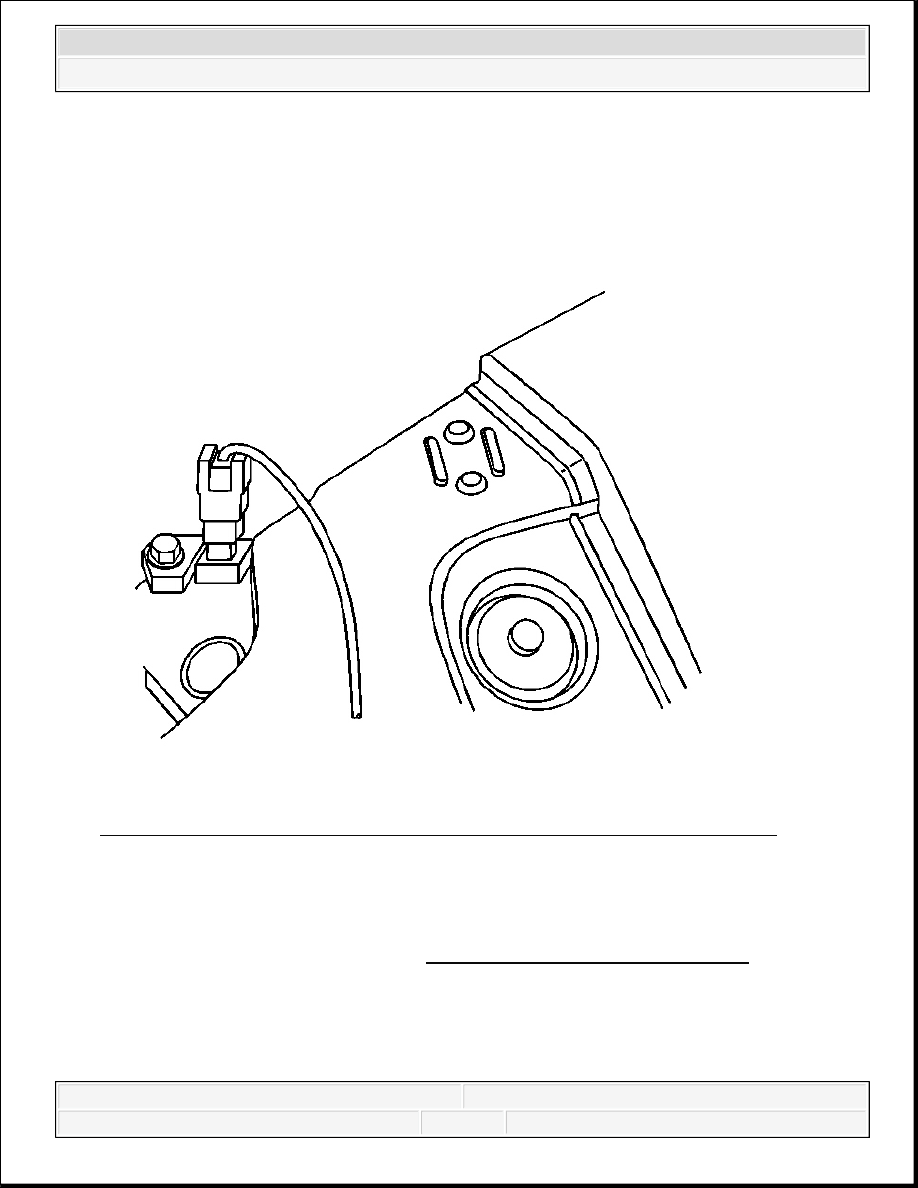

Fig. 9: Identifying Park Brake Warning Lamp Switch Electrical Connector
Courtesy of GENERAL MOTORS CORP.

4. Connect the park brake release cable to the park brake lever.

5. Connect the park brake warning lamp connector.

6. Install the left side trim panel. Refer to Cowl Side Trim Panel Replacement .

7. Raise the vehicle.



2007 Hummer H3

2007 BRAKES Park Brake - H3
