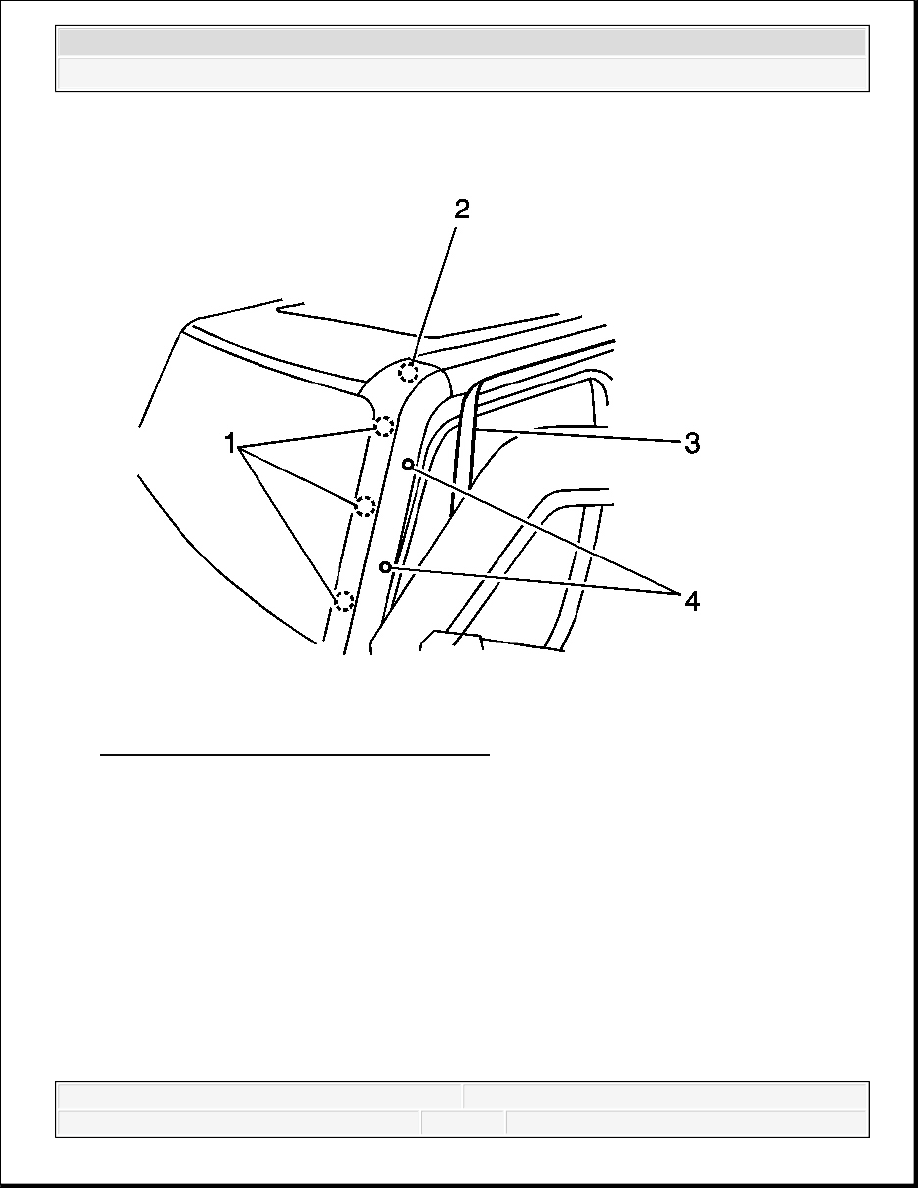

Fig. 140: Removing/Installing A-pillar trim
Courtesy of GENERAL MOTORS CORP.

17. Open both front doors.

18. Remove the exterior trim on both driver and passenger A-pillars by first peeling back the

weatherstrip (3) to expose 2 screws (4).

19. Using a Phillips head screwdriver, remove the screws.

20. Pull the lower end of the A-pillar trim to unsnap the clips (1).

21. Disengage the A-pillar trim from the front end of the luggage rack/siderail (2) and remove.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



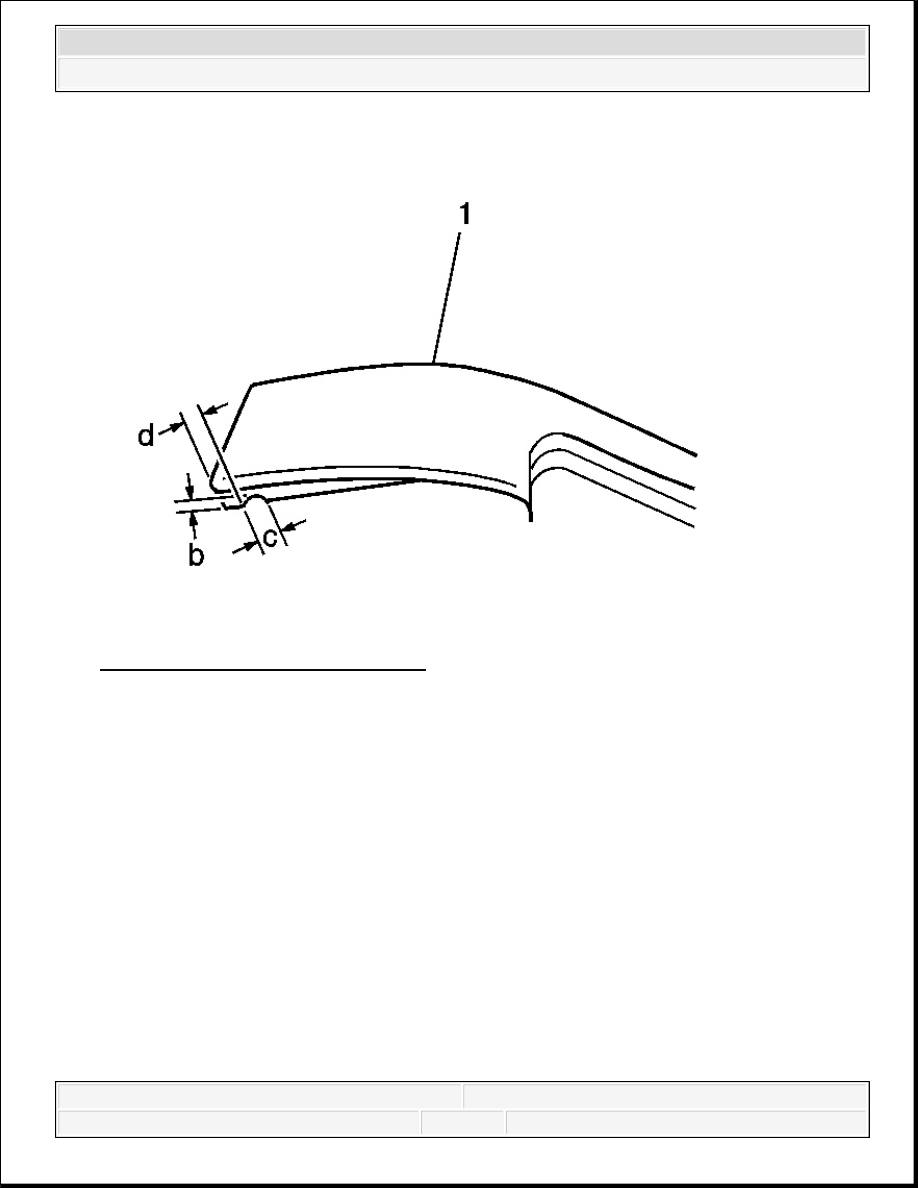

Fig. 141: Clipping Notch In A-Pillar
Courtesy of GENERAL MOTORS CORP.

22. Using diagonal cutters, clip a notch (c) in both A-pillars (1) as shown for the wire pass

through.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



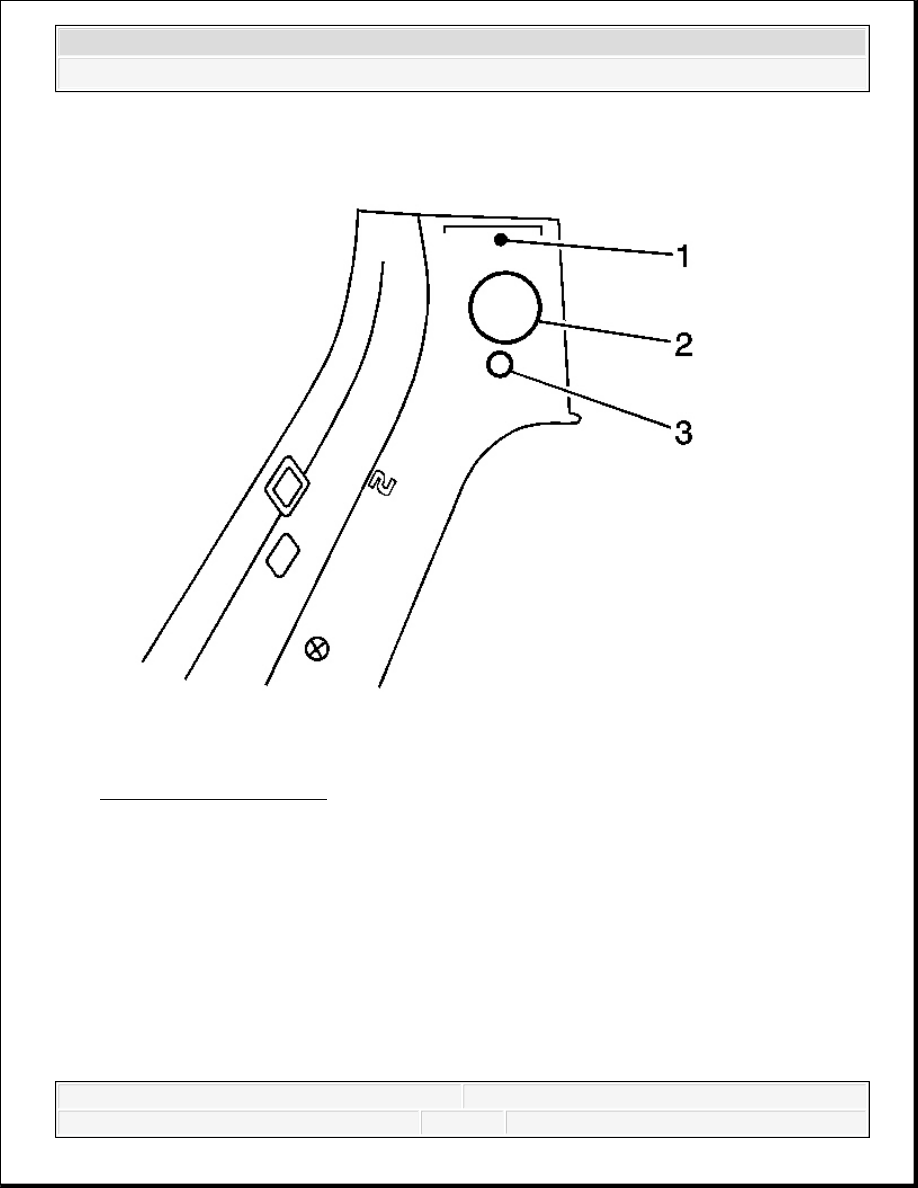

Fig. 142: Drilling 3 Holes
Courtesy of GENERAL MOTORS CORP.

23. Drill 3 holes in both A-pillar trim pieces for clearance lamp installation. On the backside of

the A-pillar trim, locate the 3 circles and center points which are molded into the trim.

24. Using a 2 mm drill bit, pre-drill (1) all 3 holes.

25. Using a 2 inch holesaw, drill the middle hole (2).

26. Using a 1/2 inch drillbit, drill the forward hole (3).



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



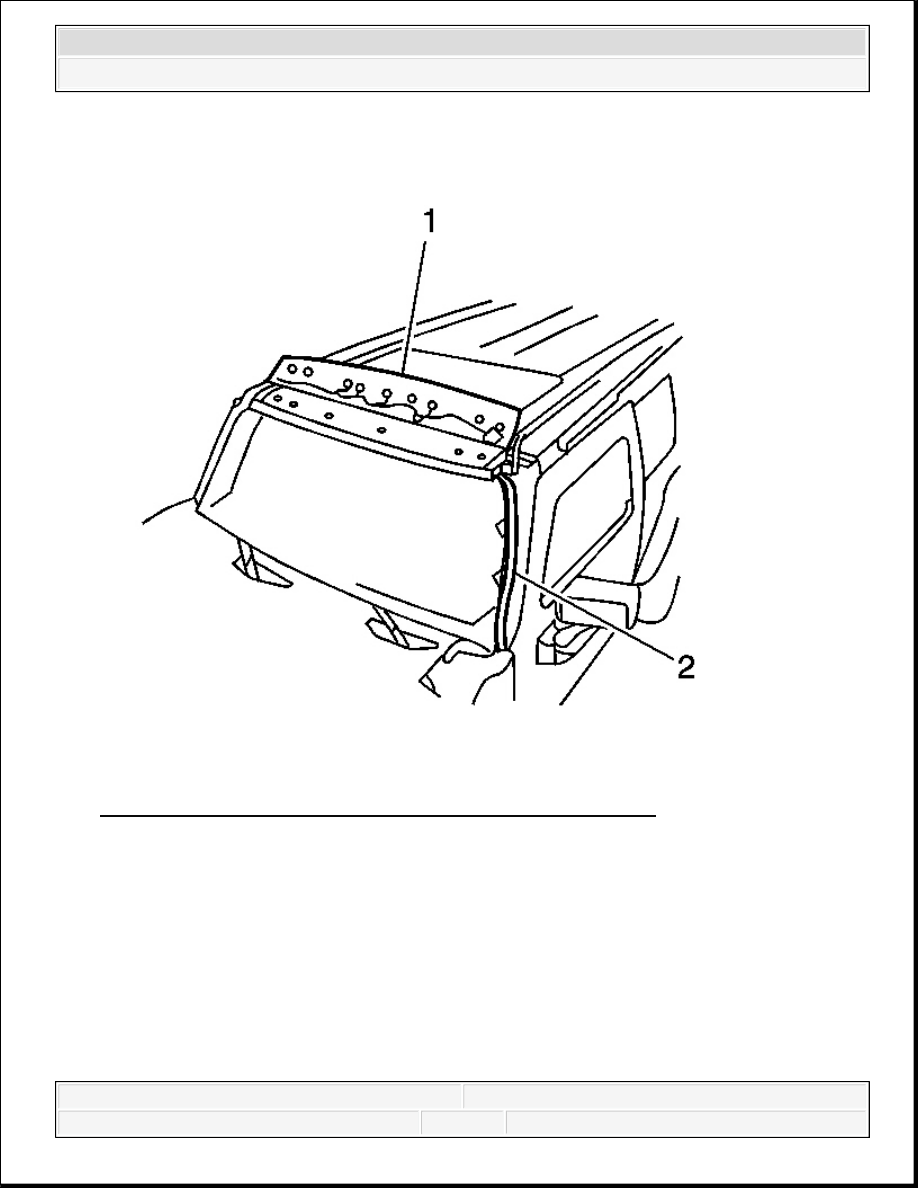

Fig. 143: Locating Lightbar And Electrical Harness Assembly
Courtesy of GENERAL MOTORS CORP.

27. Place the lightbar (1) and electrical harness assembly (2) upside down on the roof.

28. Route the harness down the driver side A-pillar, placing it near the windshield glass

interference to A-pillar and spot tape in 3 places.

29. Ensure the harness lies flat and does not interfere with snap locations for A-pillar trim.
