Splicing Copper Wire Using Splice Sleeves .

2. Remove the ground terminal of the battery. Refer to Battery Negative Cable

Disconnection and Connection .

3. Ensure the vehicle is in the park position.

4. Apply park brake.

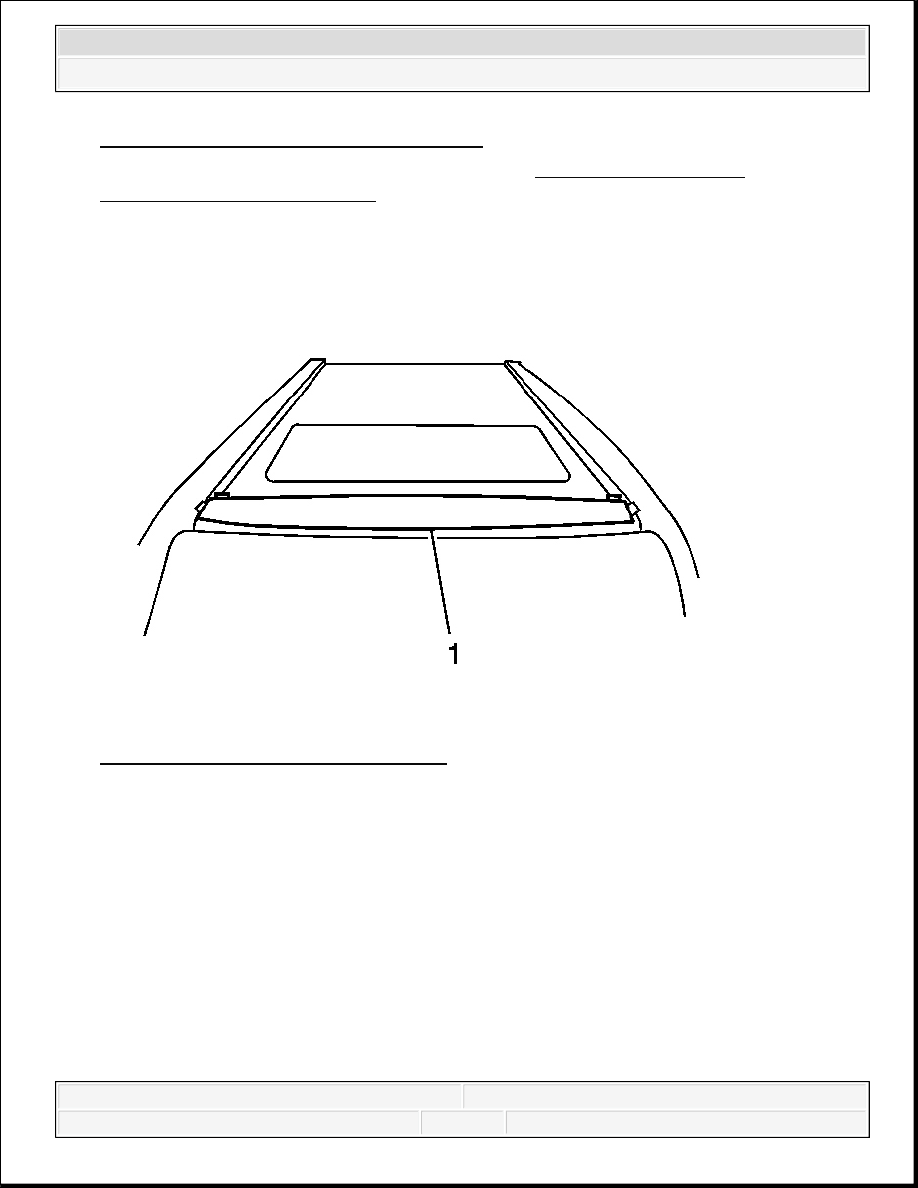

Fig. 136: View Of Centering Template
Courtesy of GENERAL MOTORS CORP.

5. Center the template provided (1) on the roof between the two A-pillars. Position the

template so that the front edge rests against the rear edge of the windshield reveal molding
and tape in place.

6. Mark the 6 hole locations with a trip punch or center punch.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



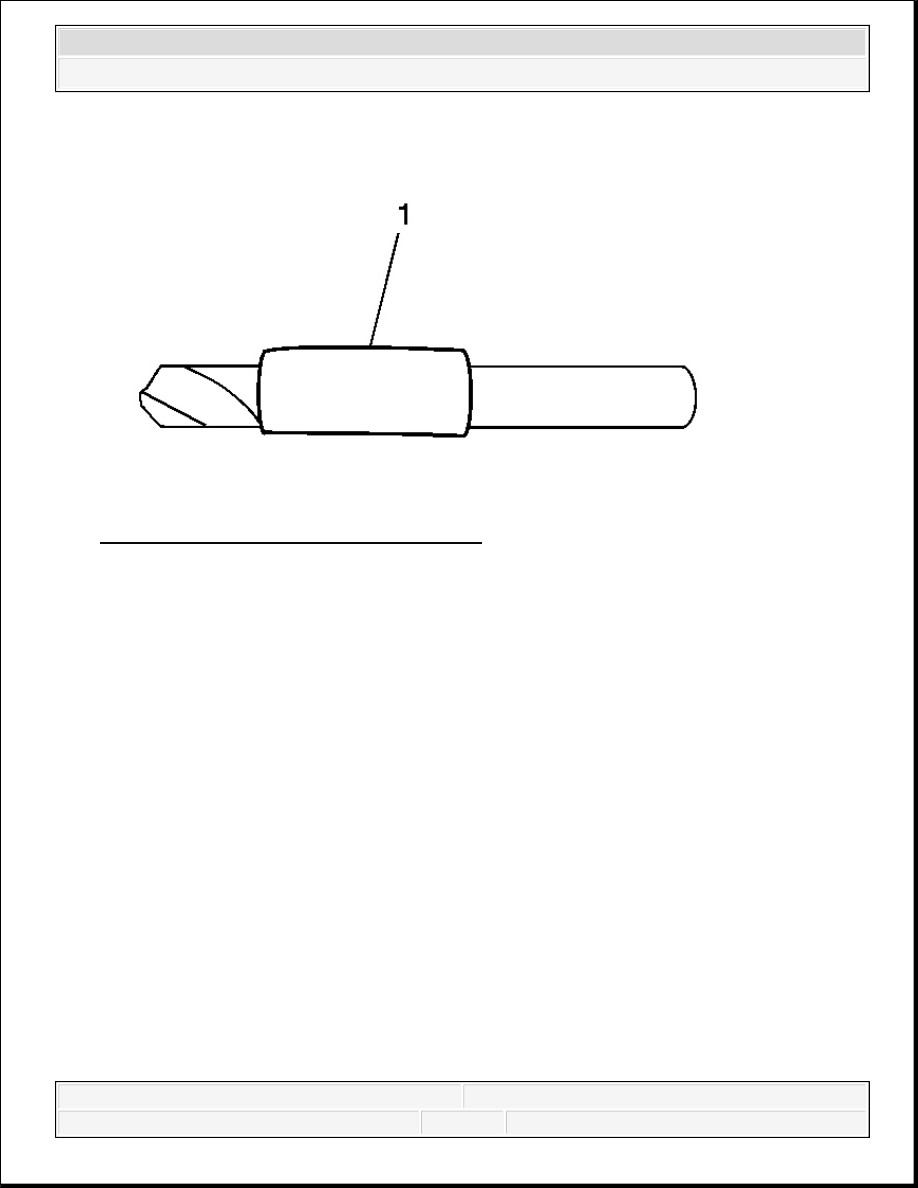

Fig. 137: View Of Tape Wrapped Drill Bit
Courtesy of GENERAL MOTORS CORP.

7. Before drilling, add several wraps of tape (1) around end of drill bit to prevent the drill bit

from penetrating through the roof into the headliner.

8. Drill pilot holes with 2 mm (3/32 in) drill bit.

9. Expand the holes with 6 mm (1/4 in) drill bit.

10. Drill 9 mm holes in the 6 hole locations using the bit supplied within the kit.

11. Clear all the metal shavings from around the holes with a magnet or vacuum.

12. Apply GM Super Lube with PTFE, GM P/N 12371287, to the lower half of the rivnut and

between the washer and hex body of rivnut tool prior to inserting the rivnut into the hole.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



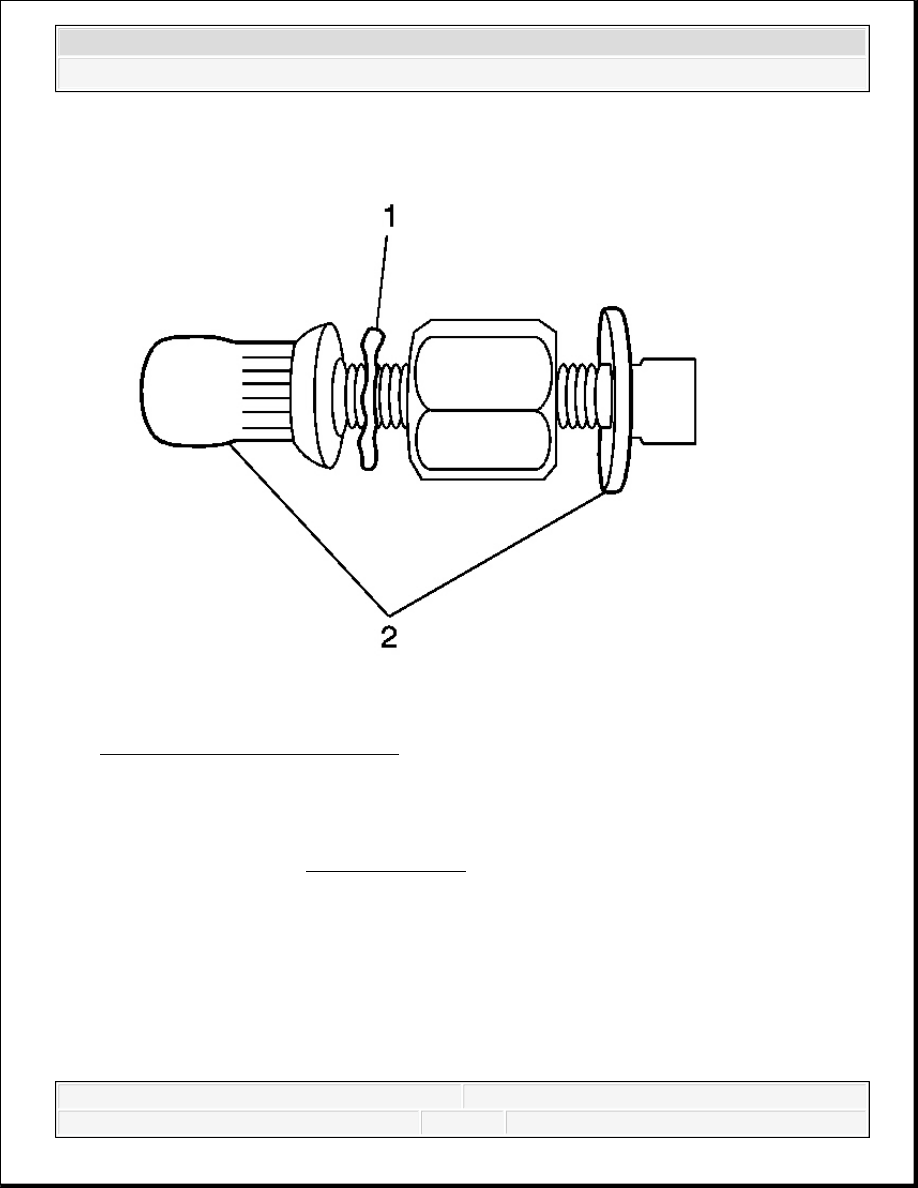

Fig. 138: Identifying Rivnut Tool
Courtesy of GENERAL MOTORS CORP.

13. Ensure that the Star washer (1) is positioned on top of the rivnut tool (2).

14. Using a 5/16 inch box wrench in conjunction with a 1/2 inch open end wrench, secure the

rivnuts to the roof panel.

Tighten: Tighten the rivnuts to 7 N.m (45 lb in).

NOTE:

Refer to Fastener Notice .

IMPORTANT: Do not overtighten the rivnuts.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



15. Secure each rivnut to the roof panel.

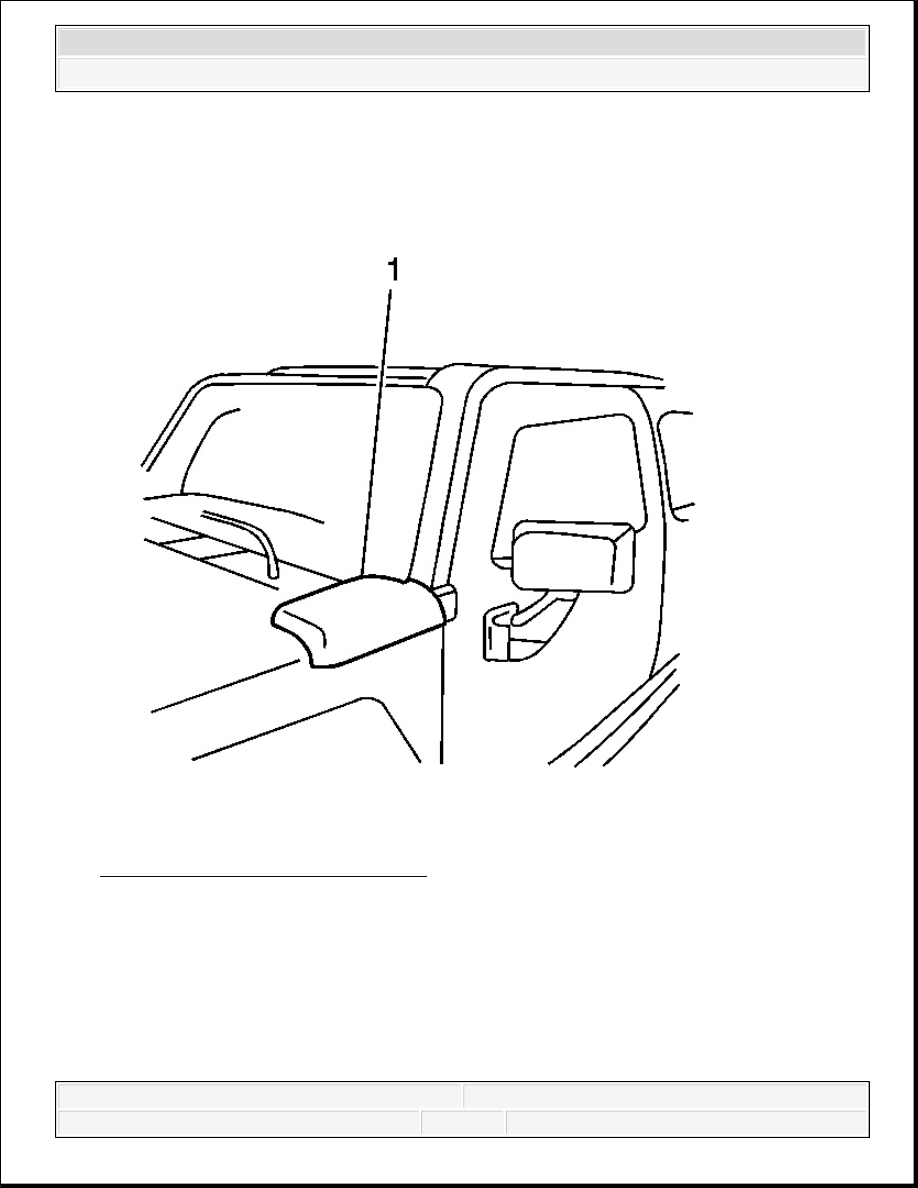

Fig. 139: Identifying Air Inlet Cover
Courtesy of GENERAL MOTORS CORP.

16. Remove the air inlet covers (1) on both driver and passenger sides by gently pulling upward

to release the clips.
