Hummer H3. Manual - part 1441

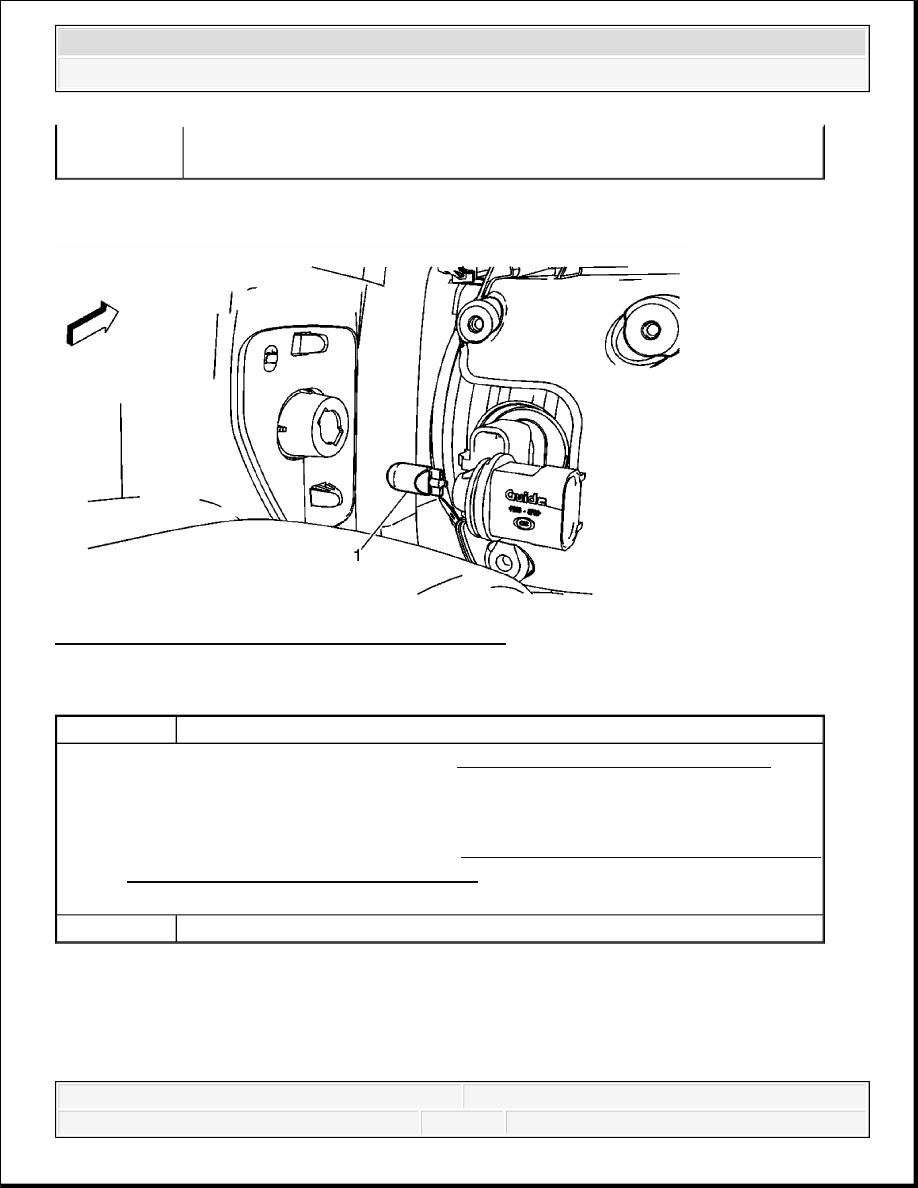

Fig. 132: Identifying Position Lamp Bulb
Courtesy of GENERAL MOTORS CORP.

Position Lamp Bulb Replacement

Callout

Component Name

Preliminary Procedure:
Remove either the RH or LH front wheelhouse panel. Refer to Wheelhouse Panel
Replacement (Front) or Wheelhouse Panel Replacement (Rear) .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



FRONT SIDE MARKER LAMP REPLACEMENT (BASE)

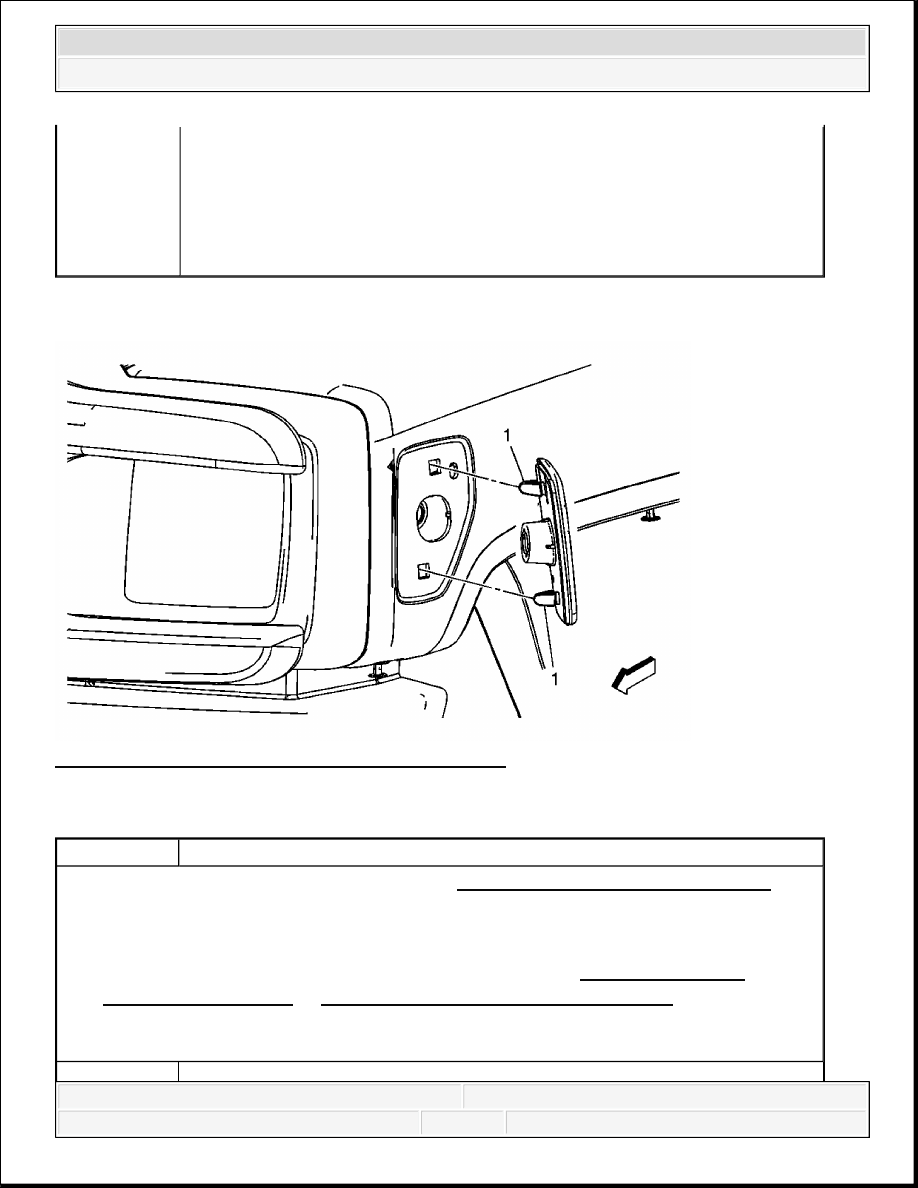

Fig. 133: Marker Lamp Replacement - Front Side
Courtesy of GENERAL MOTORS CORP.

Front Side Marker Lamp Replacement (Base)

1

Front Position Lamp Bulb
Tip:

1. Twist the lamp socket counterclockwise to remove from the lamp

assembly.

2. Remove the bulb from the lamp socket.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedure

1. Remove either the RH or LH wheelhouse panel. Refer to Wheelhouse Panel

Replacement (Front) or Wheelhouse Panel Replacement (Rear) .

2. Disconnect the electrical socket from the front marker lamp, twist counterclockwise to

remove.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



FRONT SIDE MARKER LAMP REPLACEMENT (WITH BRM AND RHD)

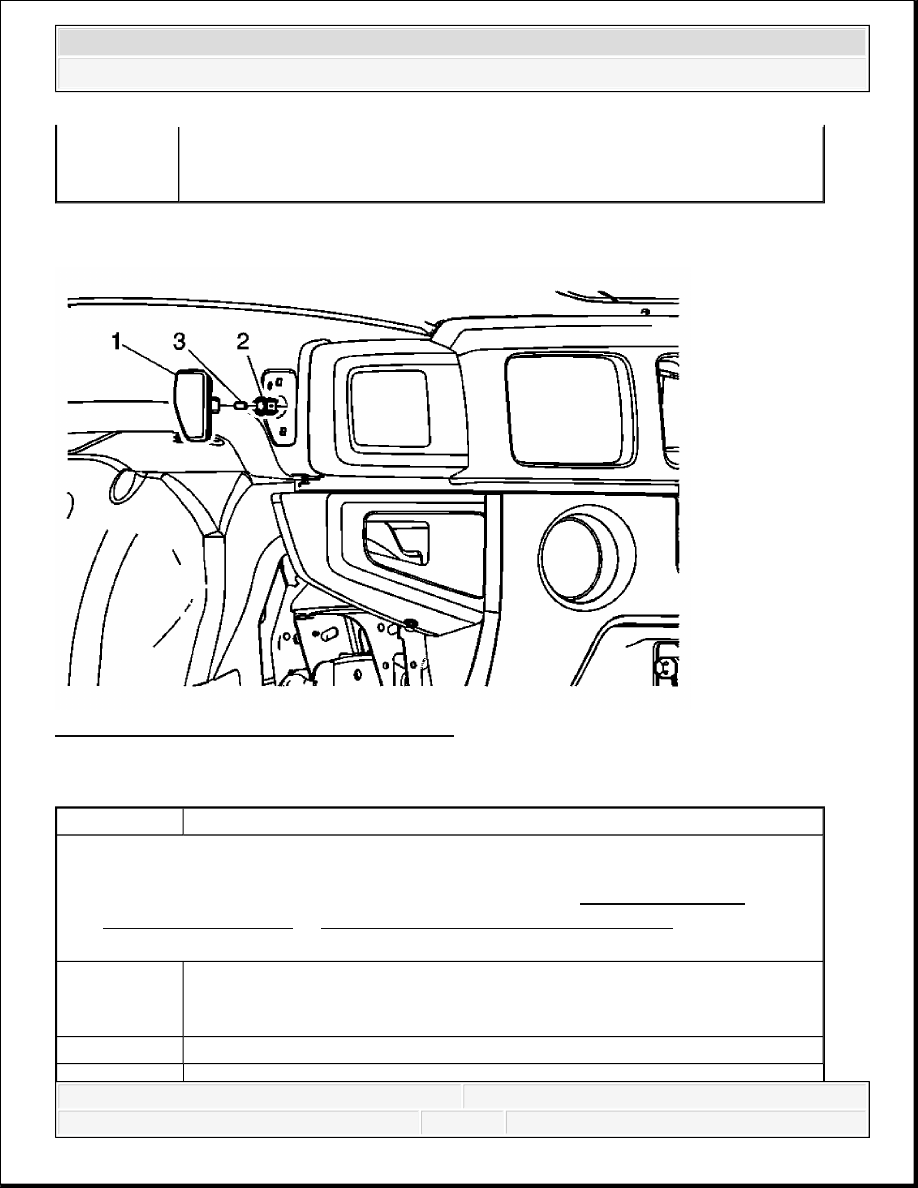

Fig. 134: Replacing Front Side Marker Lam
Courtesy of GENERAL MOTORS CORP.

Front Side Marker Lamp Replacement (with BRM and RHD)

1

Lamp Assembly, Front Side Marker (Qty: 2)
Tip: Pinch the clips and push the marker lamp outboard from the wheel
opening flare.

Callout

Component Name

Preliminary Procedure

1. Remove either the RH or LH wheelhouse panel. Refer to Wheelhouse Panel

Replacement (Front) or Wheelhouse Panel Replacement (Rear) .

2. Disconnect the electrical socket from the front indicator lamp.

1

Front Side Indicator Lamp Assembly
Tip: Pinch the clips and push the marker lamp outboard from the wheel
opening flare.

2

Indicator Lamp Socket



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



FRONT SIDE MARKER LAMP BULB REPLACEMENT

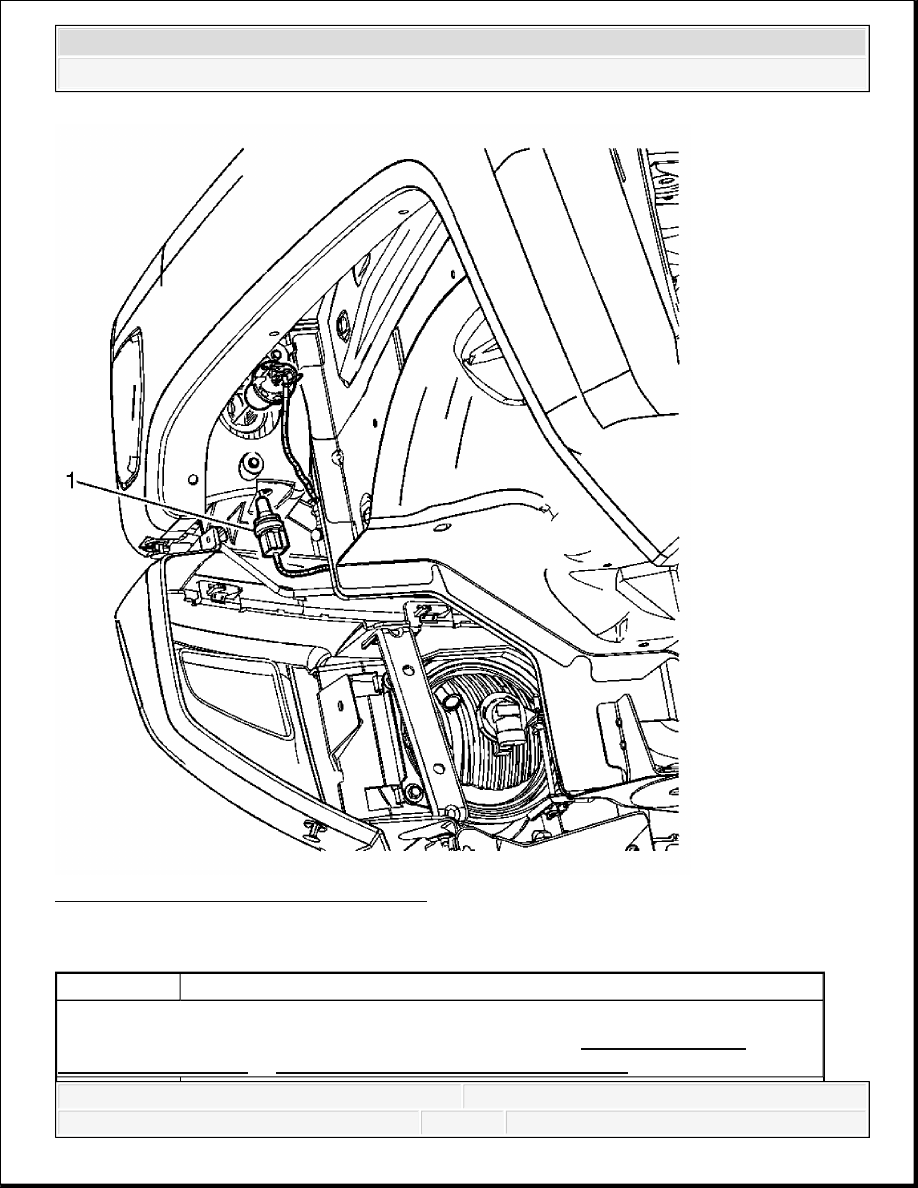

Fig. 135: Marker Lamp Replacement - Front Side
Courtesy of GENERAL MOTORS CORP.

Front Side Marker Lamp Bulb Replacement

ROOF MARKER LAMP PACKAGE INSTALLATION

Installation Procedure

1. Follow the Wiring Systems sub-section for splicing wires using splice sleeves. Refer to

3

Indicator Lamp Bulb
Tip: Replace the bulb as needed.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications.

Preliminary Procedures

1. Remove the front wheelhouse panel. Refer Wheelhouse Panel Replacement (Front)

or Wheelhouse Panel Replacement (Rear) .

2. Remove the electrical socket by twisting counterclockwise.

1

Bulb, Front Marker Lamp (Qty: 1)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
