Hummer H3. Manual - part 1439

Fig. 125: View Of BEC Cover
Courtesy of GENERAL MOTORS CORP.

77. Release the BEC cover (1) by depressing the locks (2) on both sides of cover

simultaneously.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 126: Identifying BEC Release Tabs
Courtesy of GENERAL MOTORS CORP.

78. Press the release the tabs (2) on the right and left sides.

79. Pull up on the BEC (1) using both hands.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

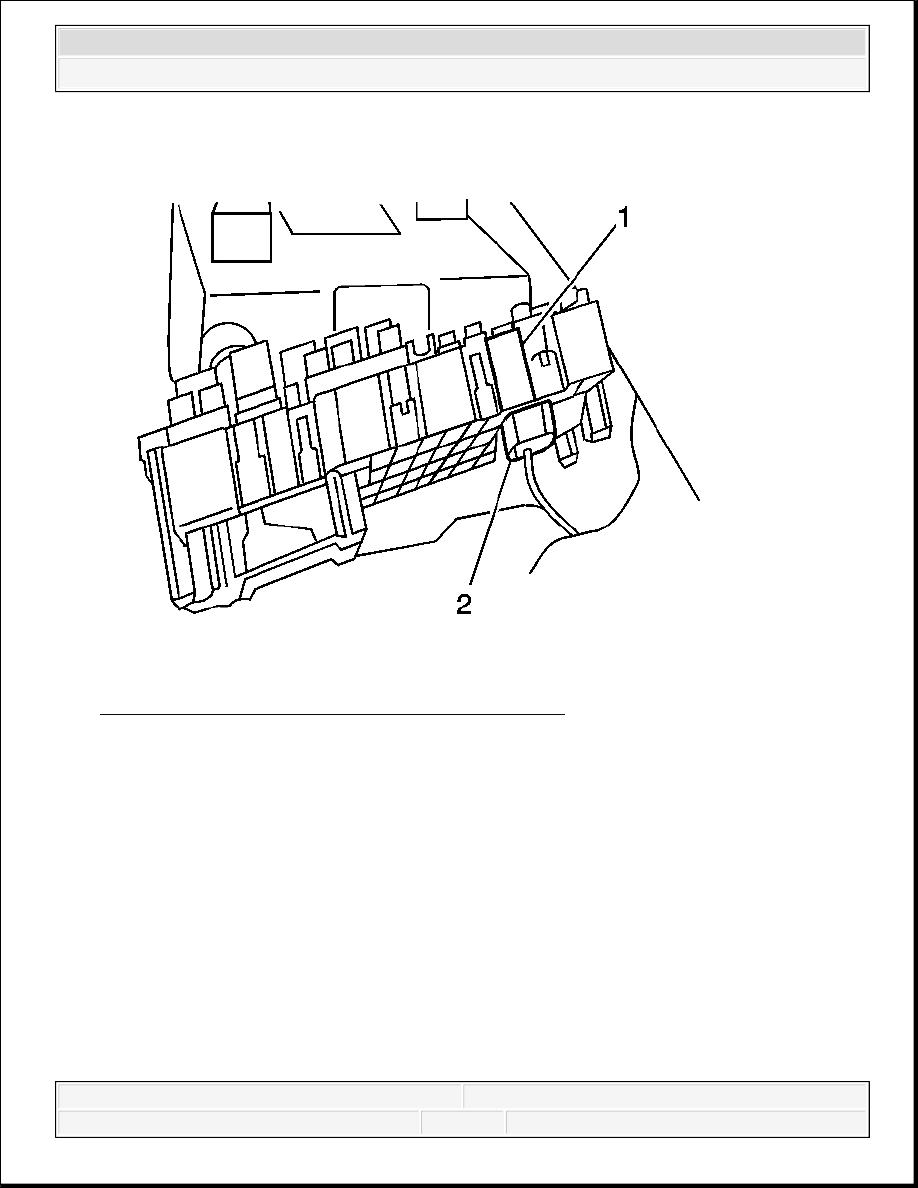

Fig. 127: View Of BEC 8-Way Electrical Connector
Courtesy of GENERAL MOTORS CORP.

80. Locate the red harness wire that has a connector hanging from it.

81. Plug the 8-way electrical connector (2) into the bottom of BEC (1) as shown.

82. Reassemble the BEC by ensuring the 2 47-way connectors are in the upright and locked

position. Ensure the locking fingers are engaged under the mating lock lug.

83. Press downward and listen for an audible snap.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3

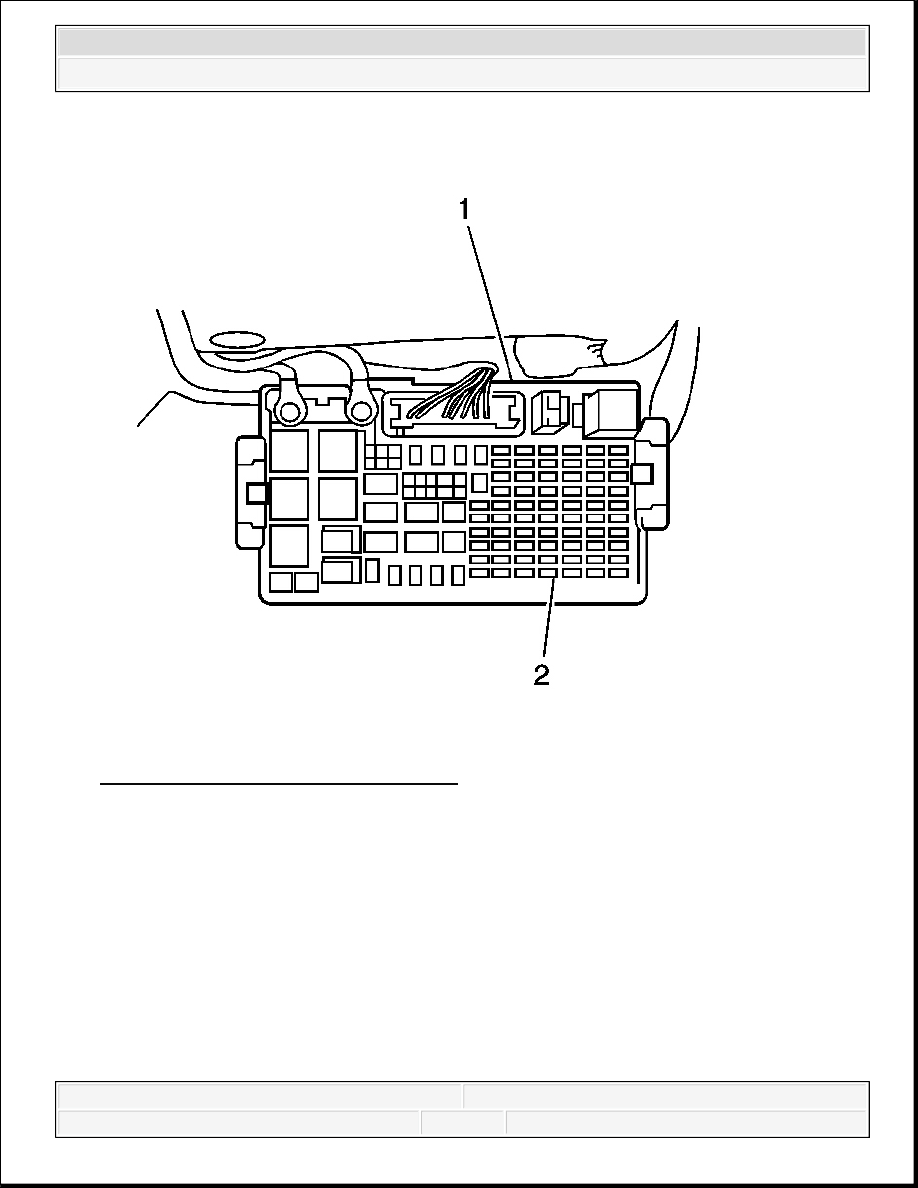

Fig. 128: Identifying 20A Fuse Location
Courtesy of GENERAL MOTORS CORP.

84. Install the 20A fuse into location 4, callout (2), per the diagram inside of the BEC cover.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
