Trailer Connector (Domestic) Connector Terminal Identification

Trailer Connector (Export)

Terminal/Tray: 54001004/22

Core/Insulation Crimp: D/1

Release Tool/Test Probe: 12094429/J-35616-42 (RD)

Pins: 3-5

Terminal/Tray: 54001202/22

Core/Insulation Crimp: 2/D

Release Tool/Test Probe: 12094429/J-35616-4A (PU)

Pins: 6-7

Terminal/Tray: 54001807/22

Core/Insulation Crimp: 2/4

Release Tool/Test Probe: 12094429/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

1

YE

18

Left Rear Stop/Turn Lamp Supply
Voltage

2

WH

22

Trailer Ground

3

D-BU

47

Trailer Auxiliary Supply Voltage

4

D-GN

19

Right Rear Stop/Turn Lamp Supply
Voltage

5

RD

742

Battery Positive Voltage

6

BN

2109

Trailer Park Lamps Supply Voltage

7

L-GN

24

Backup Lamp Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



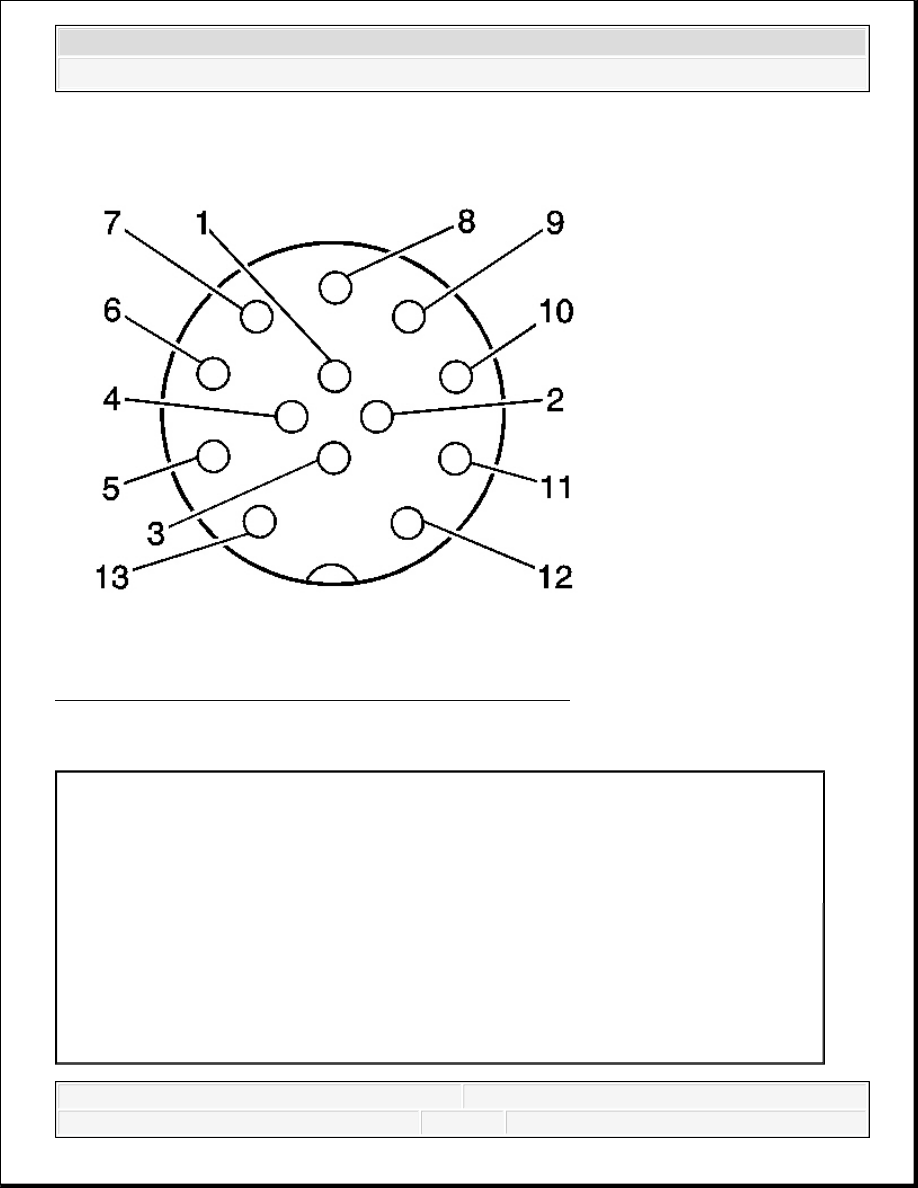

Fig. 83: Trailer Connector (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Trailer Connector (Export) Connector Parts Information

Connector Part Information

OEM: 380929

Service:

Description: 13-Way F Socket (BK)

Terminal Part Information

Pins: 1, 13

Terminal/Tray: See Terminal Kit

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Trailer Connector (Export) Connector Terminal Identification

Turn Signal Lamp - Left Front (Export)

Pin

Wire Color

Circuit No.

Function

1

YE

618

Left Rear Stop/Turn Lamp Supply
Voltage

2

OR

122

Rear Fog Lamp Supply Voltage

3

BK

1350

Ground

4

D-GN

619

Right Rear Stop/Turn Lamp Supply
Voltage

5

BN

2109

Trailer Park Lamps Supply Voltage

6

D-BU

47

Trailer Auxiliary Supply Voltage

7

BN

9

Park Lamp Supply Voltage

8

L-GN

24

Backup Lamp Supply Voltage

9

RD

742

Battery Positive Voltage

10

YE

543

Accessory Voltage

11

BK

1350

Ground

12

-

-

Not Used

13

WH

22

Trailer Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



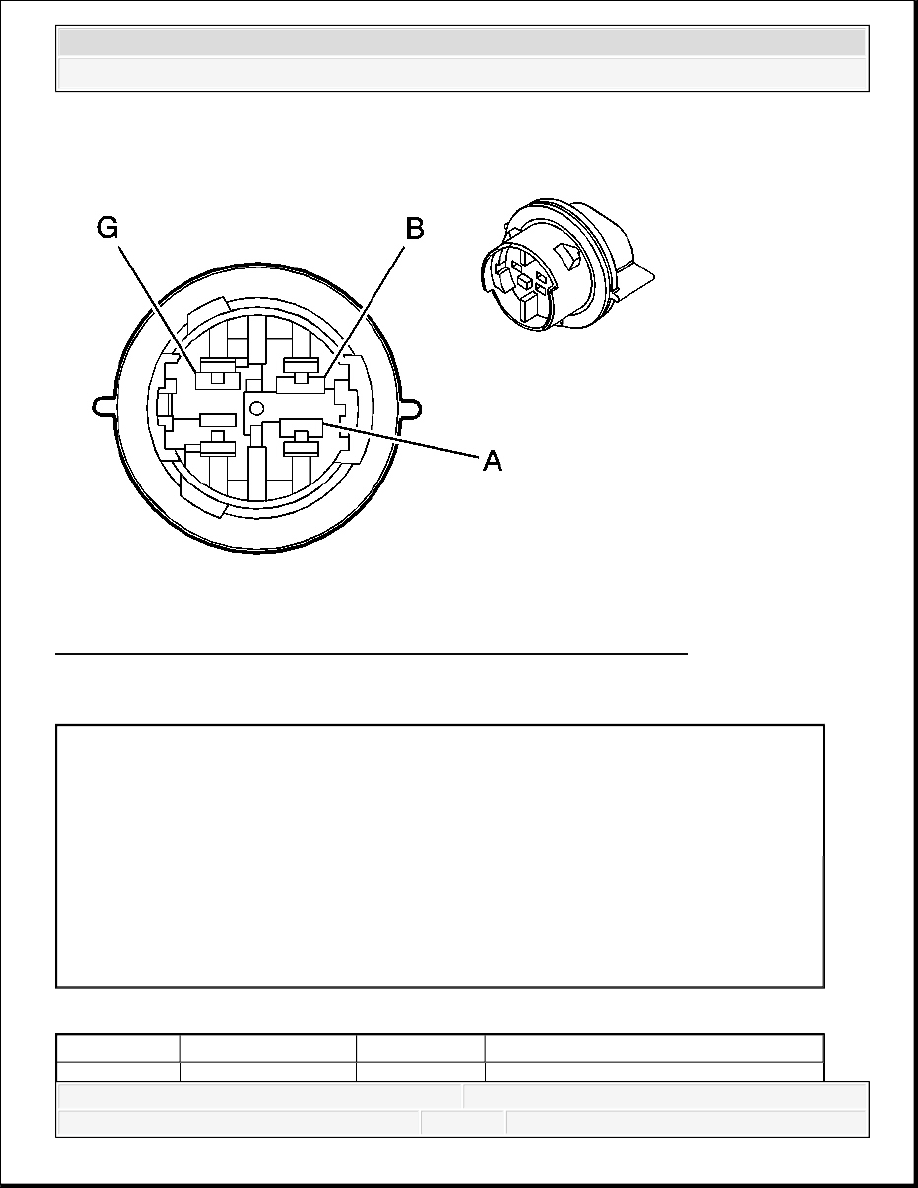

Fig. 84: Turn Signal Lamp - Left Front (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Turn Signal Lamp - Left Front (Export) Connector Parts Information

Turn Signal Lamp - Left Front (Export) Connector Terminal Identification

Connector Part Information

OEM: 16530672

Service: See Catalog

Description: 3-Way F Lamp Socket (D-GY)

Terminal Part Information

Terminal/Tray: See Terminal Repair Kit

Core/Insulation Crimp: See Terminal Repair Kit

Release Tool/Test Probe: See Terminal Repair Kit

Pin

Wire Color

Circuit No.

Function
