Stop Lamp Switch Connector Terminal Identification

Sunshade - Left (YC3)

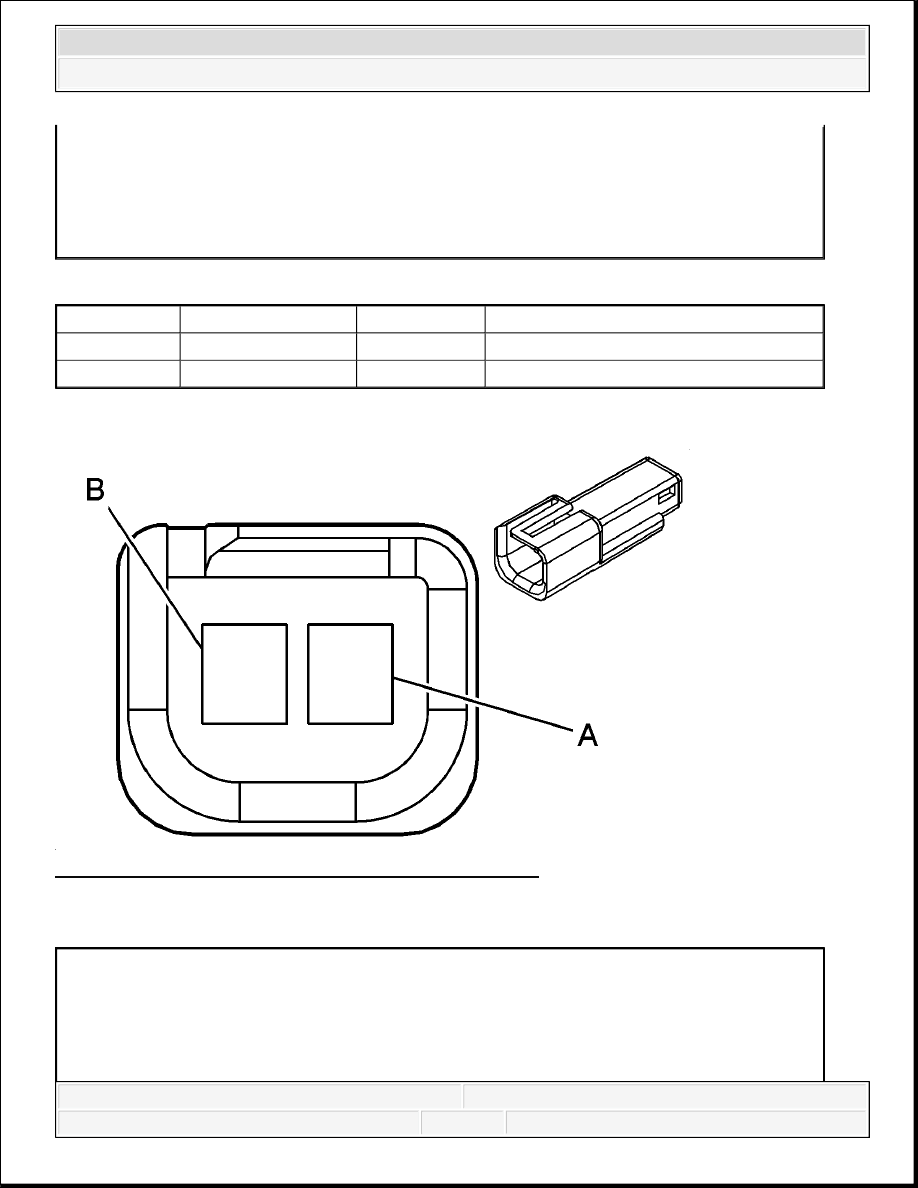

Fig. 76: Sunshade - Left (YC3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Sunshade - Left (YC3) Connector Parts Information

Terminal/Tray: 7116-2876/10

Core/Insulation Crimp: C/B

Release Tool/Test Probe: 12094430/J-35616-42 (RD)

Pin

Wire Color

Circuit No.

Function

1

OG

140

Battery Positive Voltage

2

L-BU

20

Stop Lamp Supply Voltage

3-4

-

-

Not Used

Connector Part Information

OEM: 12047663

Service: 12085481

Description: 2-Way M Metri-Pack 150 Series (BK)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Sunshade - Left (YC3) Connector Terminal Identification

Sunshade - Right (YC3)

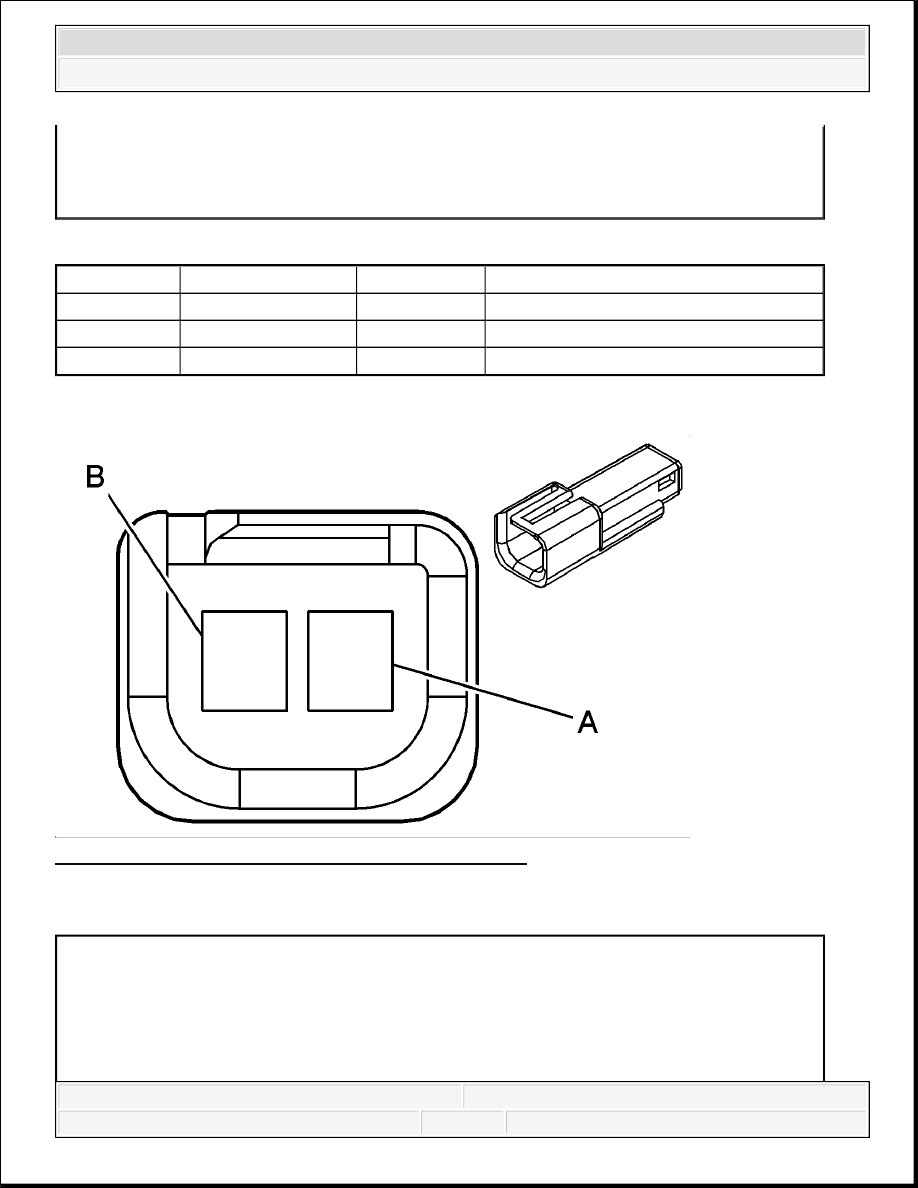

Fig. 77: Sunshade - Right (YC3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Sunshade - Right (YC3) Connector Parts Information

Terminal Part Information

Terminal/Tray: 12059894/5

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground

B

OG

1732

Inadvertent Power Supply Voltage

Connector Part Information

OEM: 12047663

Service: 12085481

Description: 2-Way M Metri-Pack 150 Series (BK)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Sunshade - Right (YC3) Connector Terminal Identification

Tail/Stop and Turn Signal Lamp - Left (Domestic)

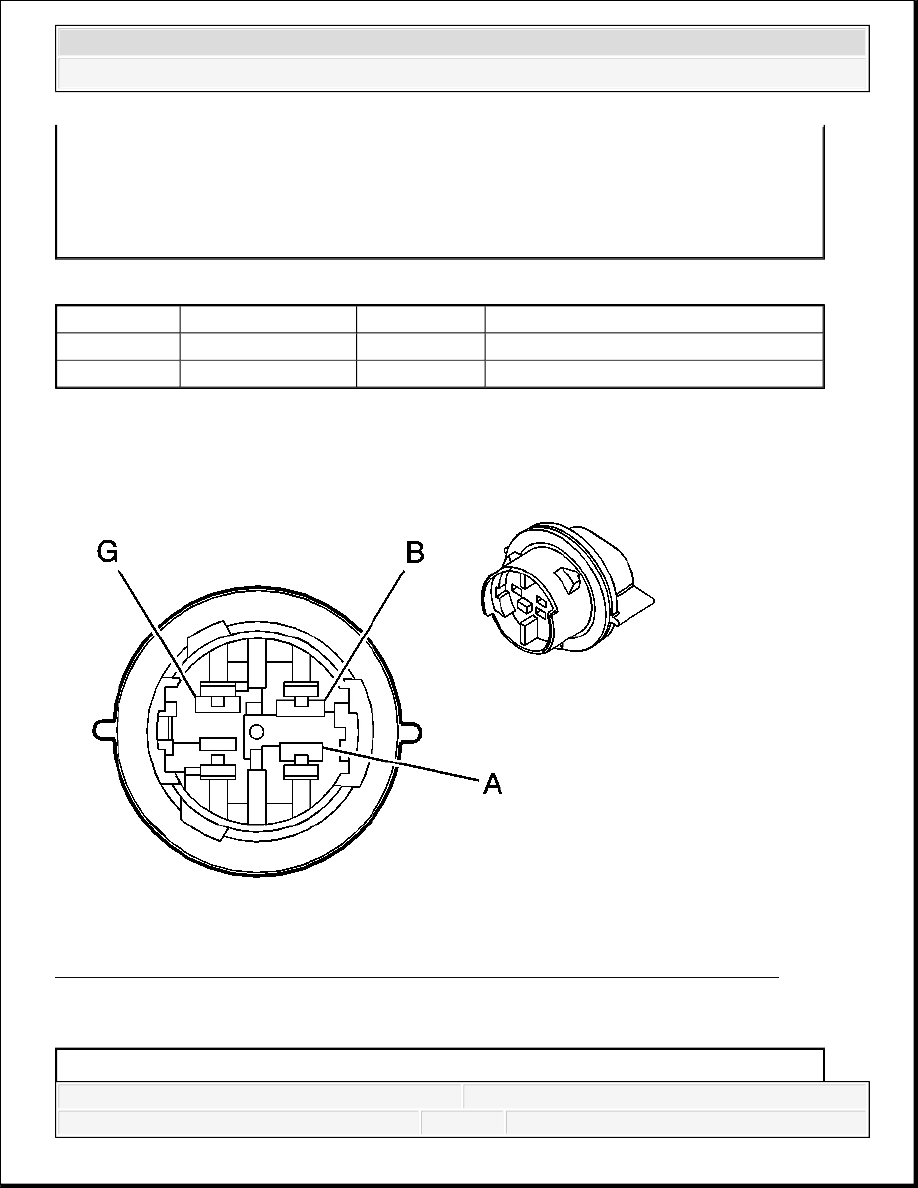

Fig. 78: Tail/Stop and Turn Signal Lamp - Left (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Tail/Stop and Turn Signal Lamp - Left (Domestic) Connector Parts Information

Terminal Part Information

Terminal/Tray: 12059894/5

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

BK

2050

Ground

B

OG

1732

Inadvertent Power Supply Voltage

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Tail/Stop and Turn Signal Lamp - Left (Domestic) Connector Terminal Identification

Tail/Stop and Turn Signal Lamp - Right (Domestic)

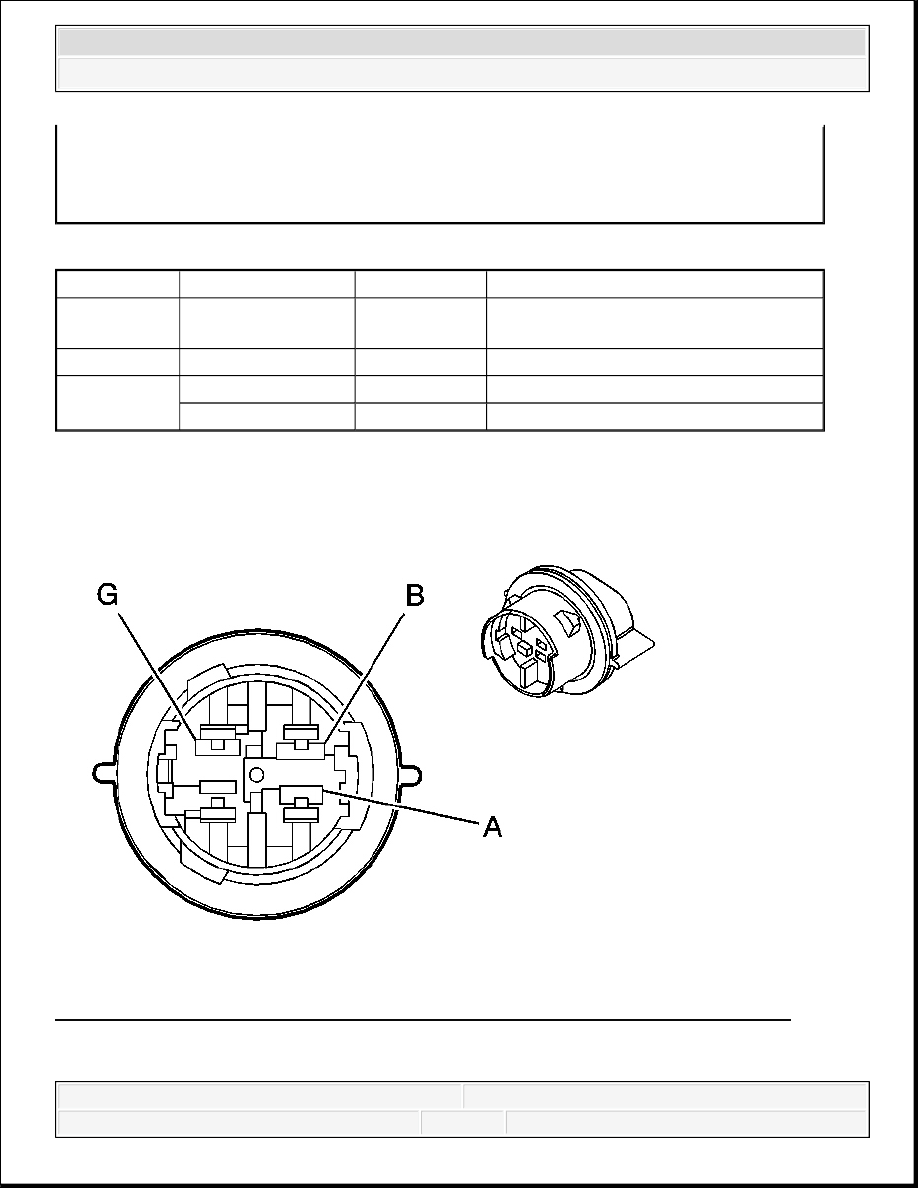

Fig. 79: Tail/Stop and Turn Signal Lamp - Right (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

OEM: 16530671

Service: Not Serviced

Description: 3-Way F Lamp Socket (D-GY)

Pin

Wire Color

Circuit No.

Function

A

D-BU

18

Left Rear Stop/Turn Lamp Supply
Voltage

B

BN

2509

Left Rear Park Lamp Supply Voltage

G

BK

1450

Ground

BK

1450

Ground
