Hummer H3. Manual - part 1391

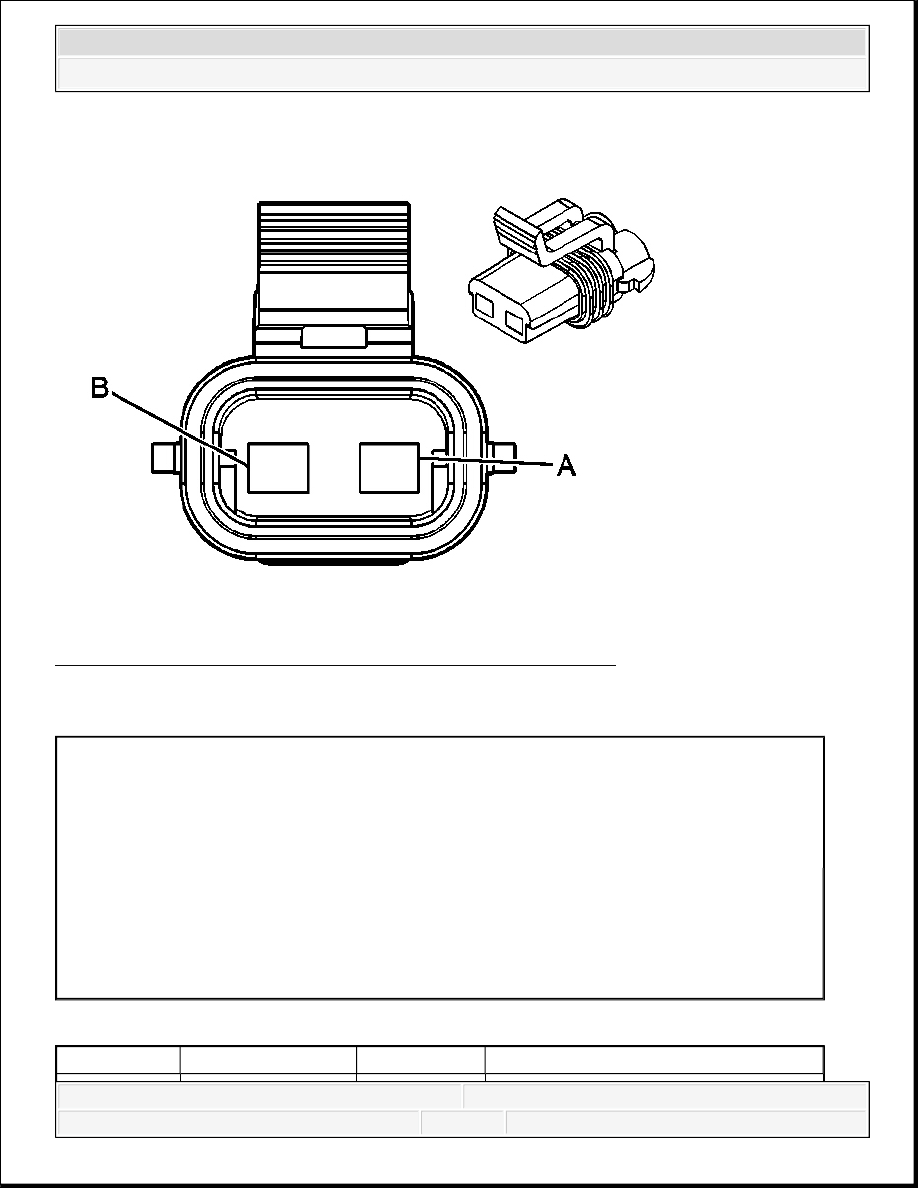

Fig. 69: Repeater Lamp - Right (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Repeater Lamp - Right (Export) Connector Parts Information

Repeater Lamp - Right (Export) Connector Terminal Identification

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Roof Lamp - Left (UNJ)

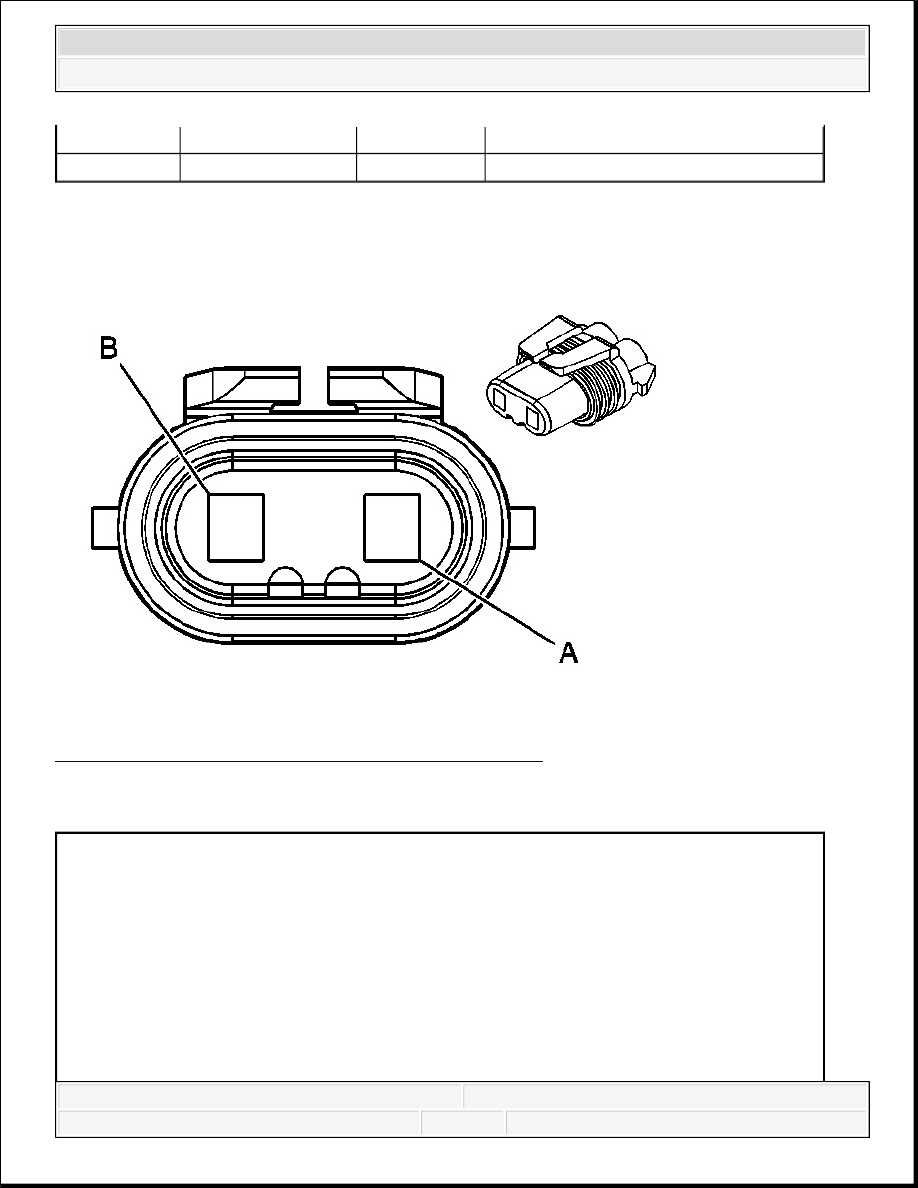

Fig. 70: Roof Lamp - Left (UNJ) Connector End View
Courtesy of GENERAL MOTORS CORP.

Roof Lamp - Left (UNJ) Connector Parts Information

A

D-BU

15

Roof Lamps Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Roof Lamp - Left (UNJ) Connector Terminal Identification

Roof Lamp - Right (UNJ)

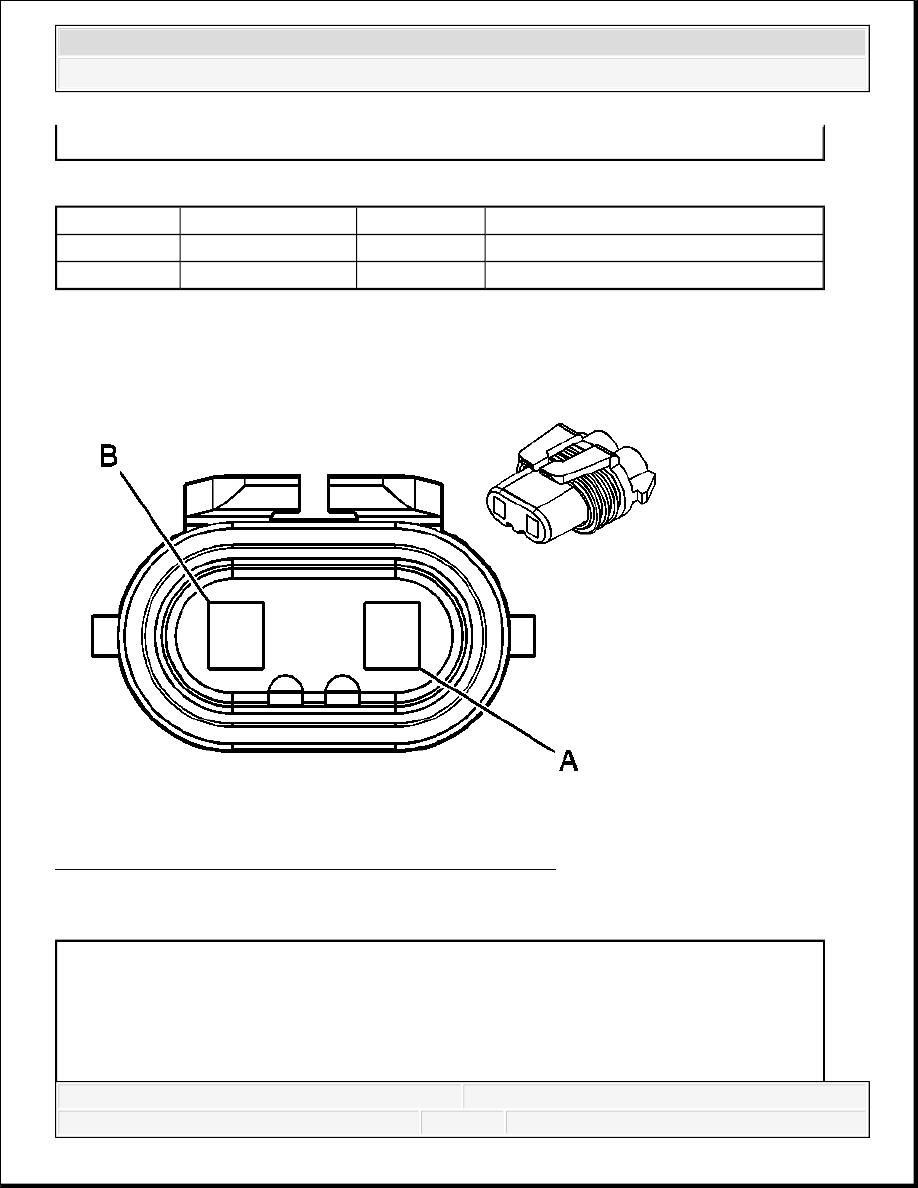

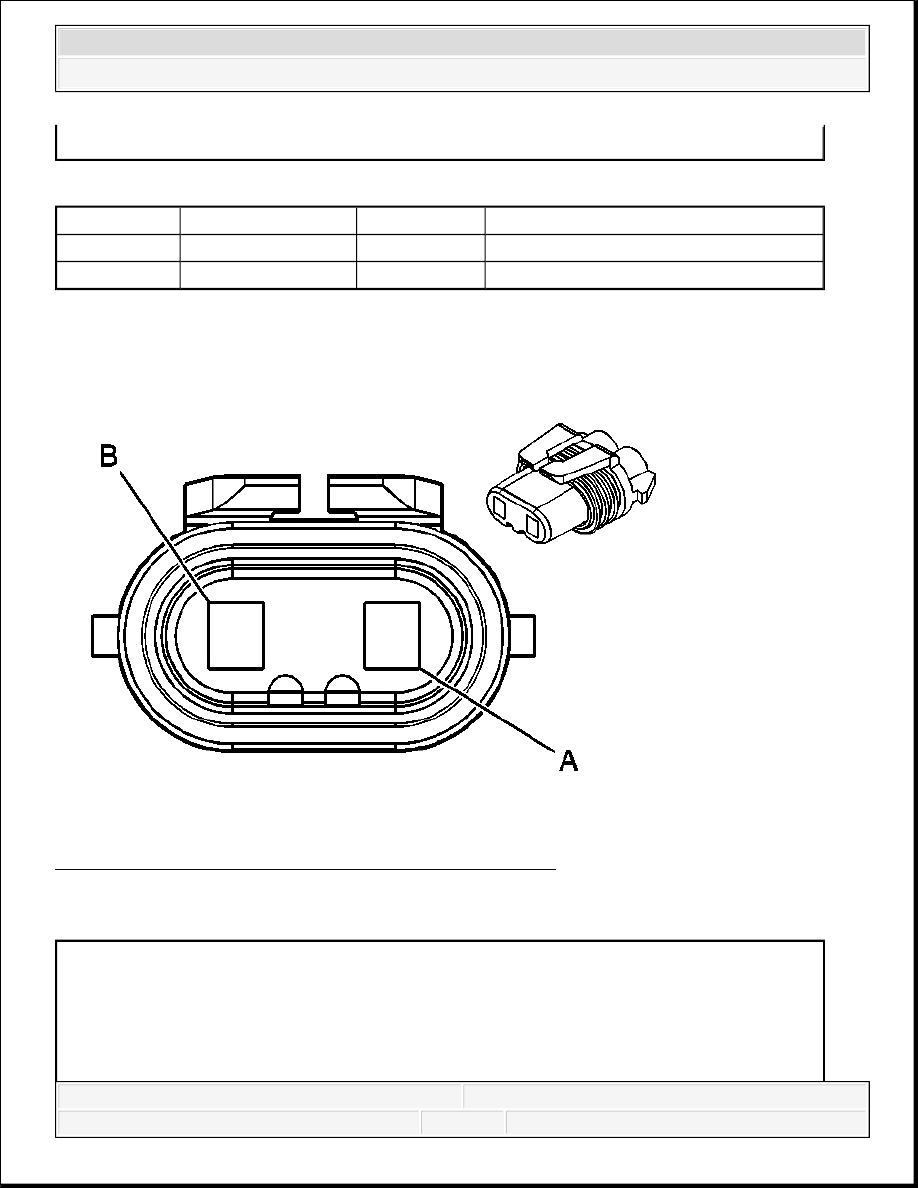

Fig. 71: Roof Lamp - Right (UNJ) Connector End View
Courtesy of GENERAL MOTORS CORP.

Roof Lamp - Right (UNJ) Connector Parts Information

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OG

-

Roof Lamps Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Roof Lamp - Right (UNJ) Connector Terminal Identification

Roof Lamps Relay (UNJ)

Fig. 72: Roof Lamps Relay (UNJ) Connector End View
Courtesy of GENERAL MOTORS CORP.

Roof Lamps Relay (UNJ) Connector Parts Information

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OG

-

Roof Lamps Supply Voltage

B

BK

850

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
