License Lamp - Left (Export) Connector Terminal Identification

License Lamp - Right (Export)

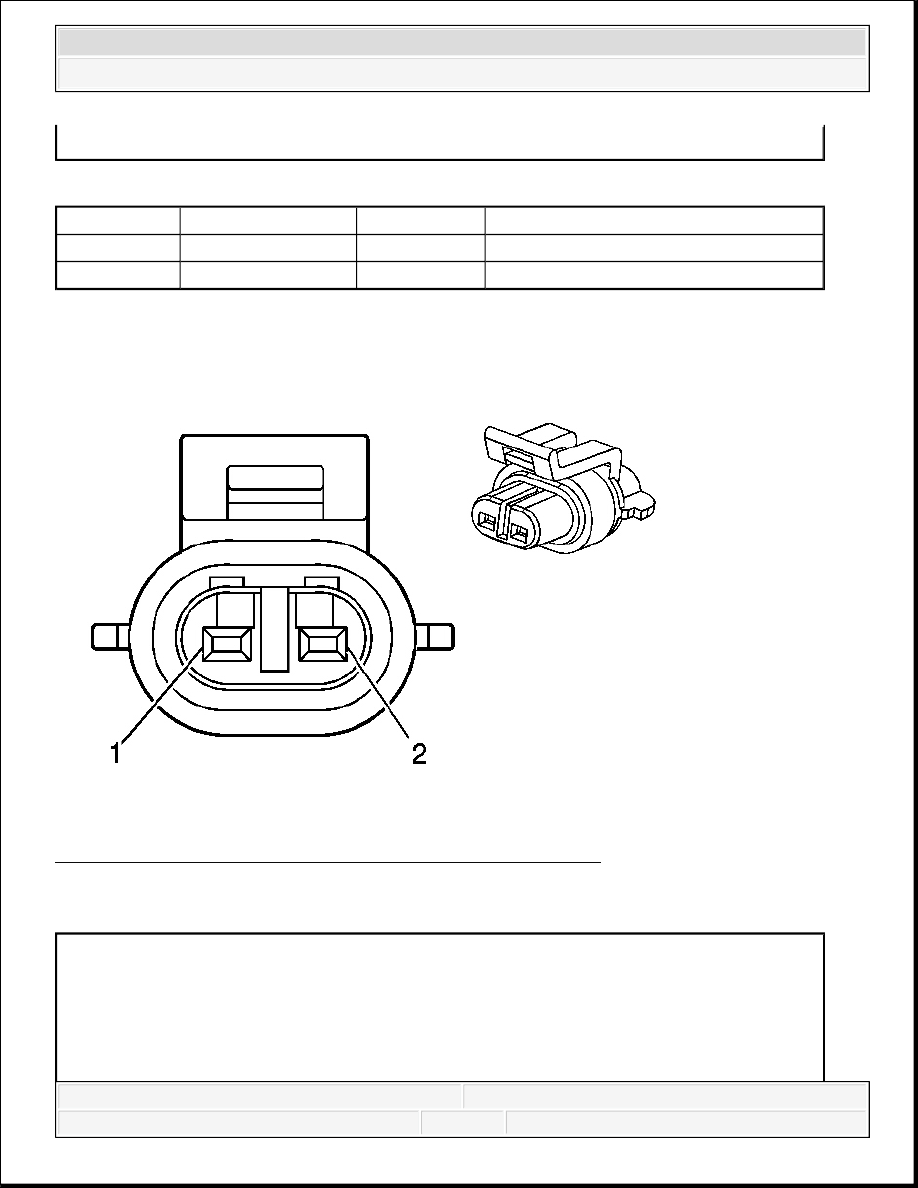

Fig. 63: License Lamp - Right (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

License Lamp - Right (Export) Connector Parts Information

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

1

BN/WH

2609

Right Rear Park Lamp Supply Voltage

2

BK

1350

Ground

Connector Part Information

OEM: 15336195

Service: 88988136

Description: 2-Way F GT 150 Series, Sealed (BK)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



License Lamp - Right (Export) Connector Terminal Identification

Marker Lamp - Left Front

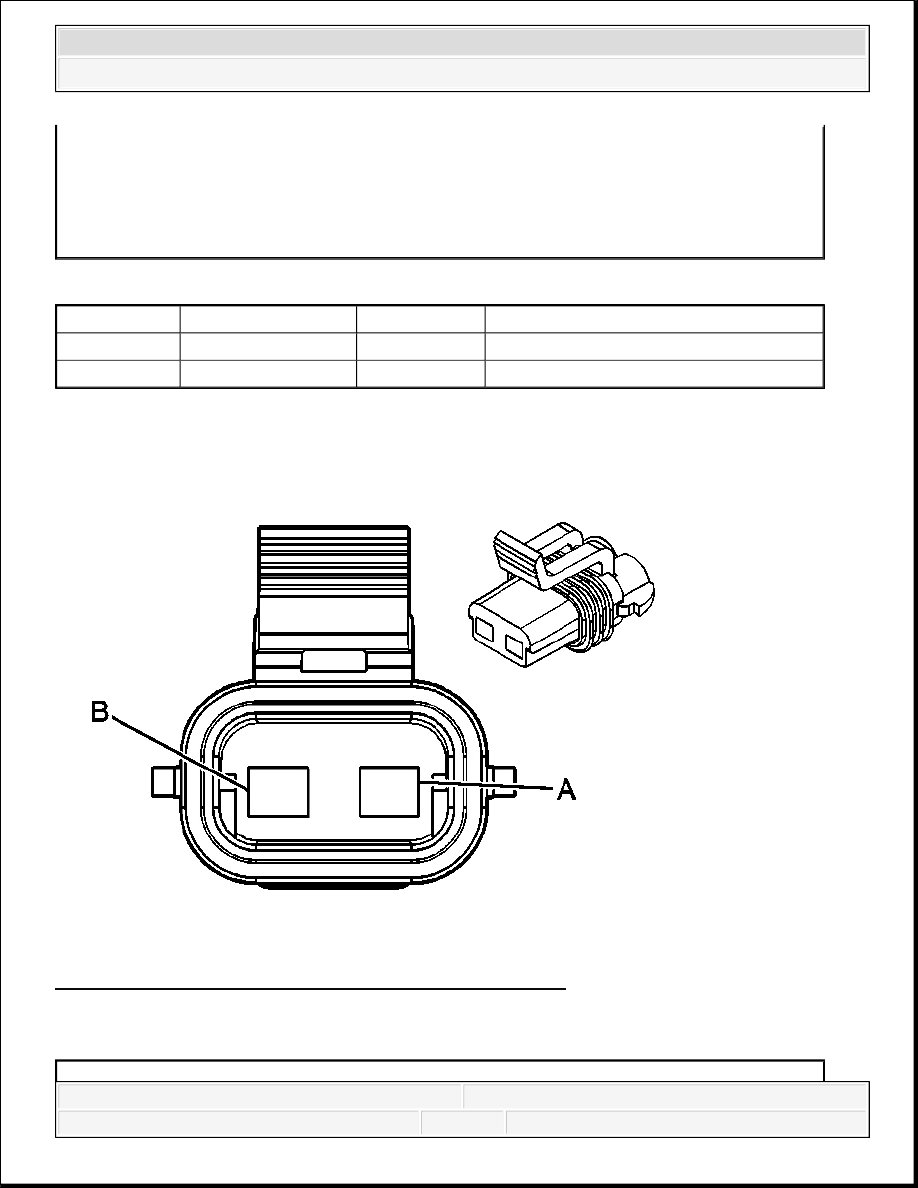

Fig. 64: Marker Lamp - Left Front Connector End View
Courtesy of GENERAL MOTORS CORP.

Marker Lamp - Left Front Connector Parts Information

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

1

BN/WH

2609

Right Rear Park Lamp Supply Voltage

2

BK

1350

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Marker Lamp - Left Front Connector Terminal Identification

Marker Lamp - Right Front

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

BN

9

Park Lamp Supply Voltage

B

BK

850

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



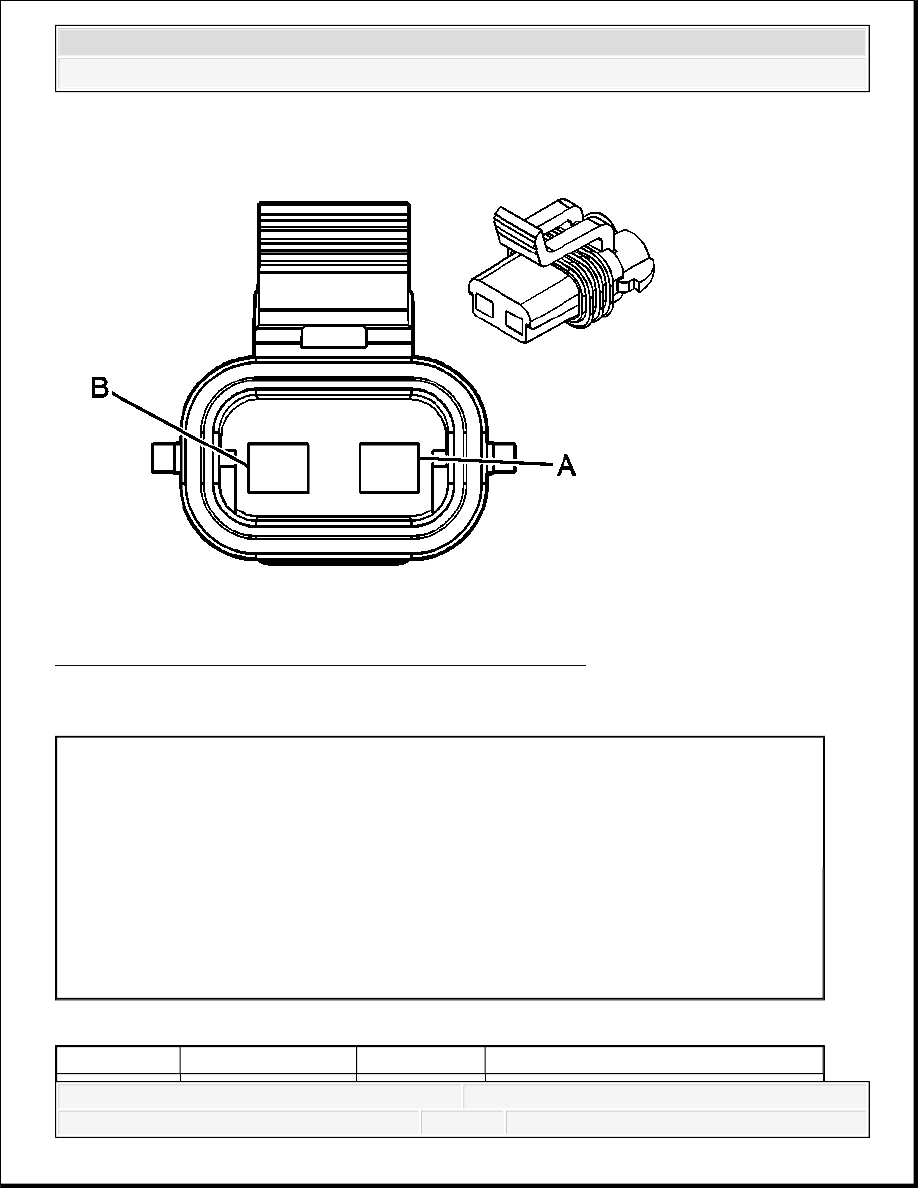

Fig. 65: Marker Lamp - Right Front Connector End Views
Courtesy of GENERAL MOTORS CORP.

Marker Lamp - Right Front Connector Parts Information

Marker Lamp - Right Front Connector Terminal Identification

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function
