Headlamp - Right (Domestic)

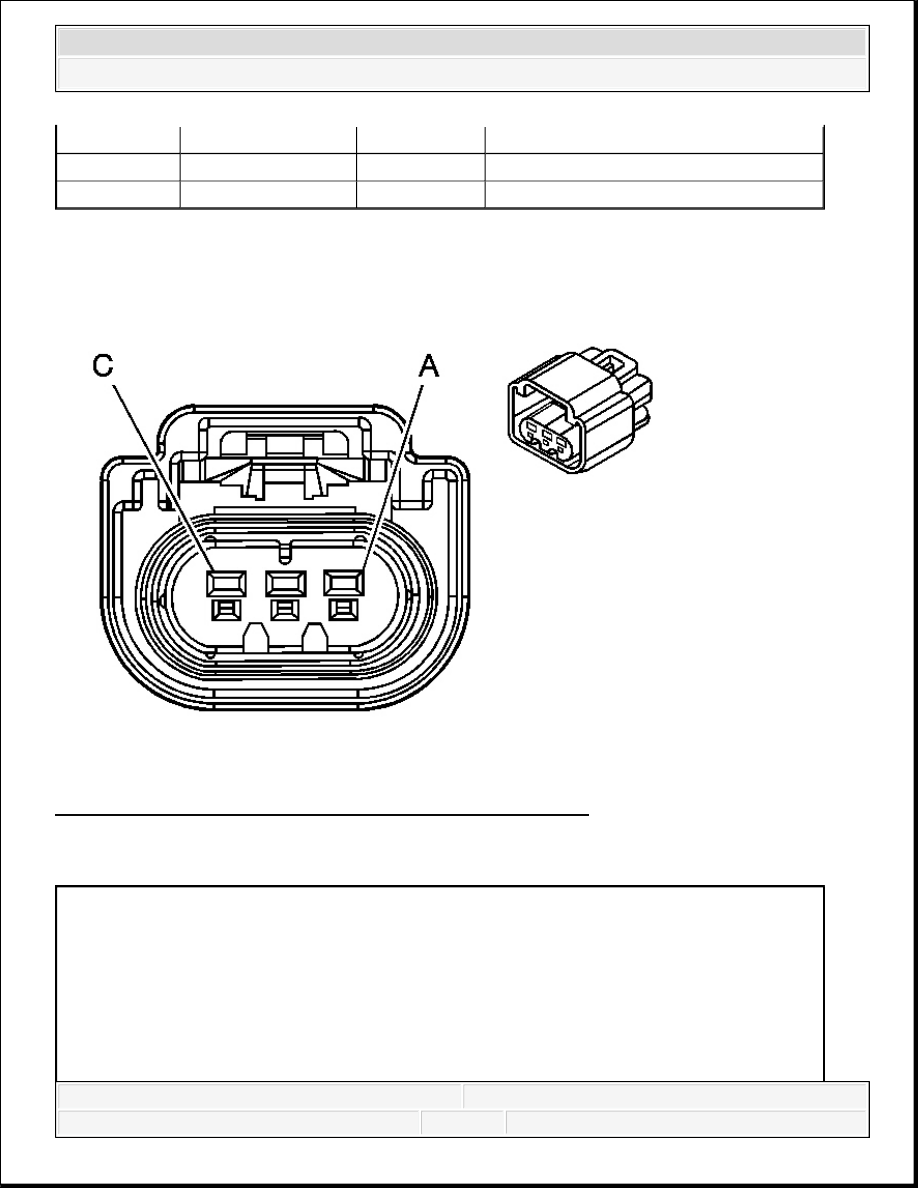

Fig. 57: Headlamp - Right (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Headlamp - Right (Domestic) Connector Parts Information

A

D-BU

1201

Low Beam Switched Ground

B

OG

640

Battery Positive Voltage

C

PK

1200

High Beam Switched Ground

Connector Part Information

OEM: 15422250

Service: 88987995

Description: 3-Way F GT 150 Series, Sealed (D-GY)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Headlamp - Right (Domestic) Connector Terminal Identification

Headlamp - Left (Export)

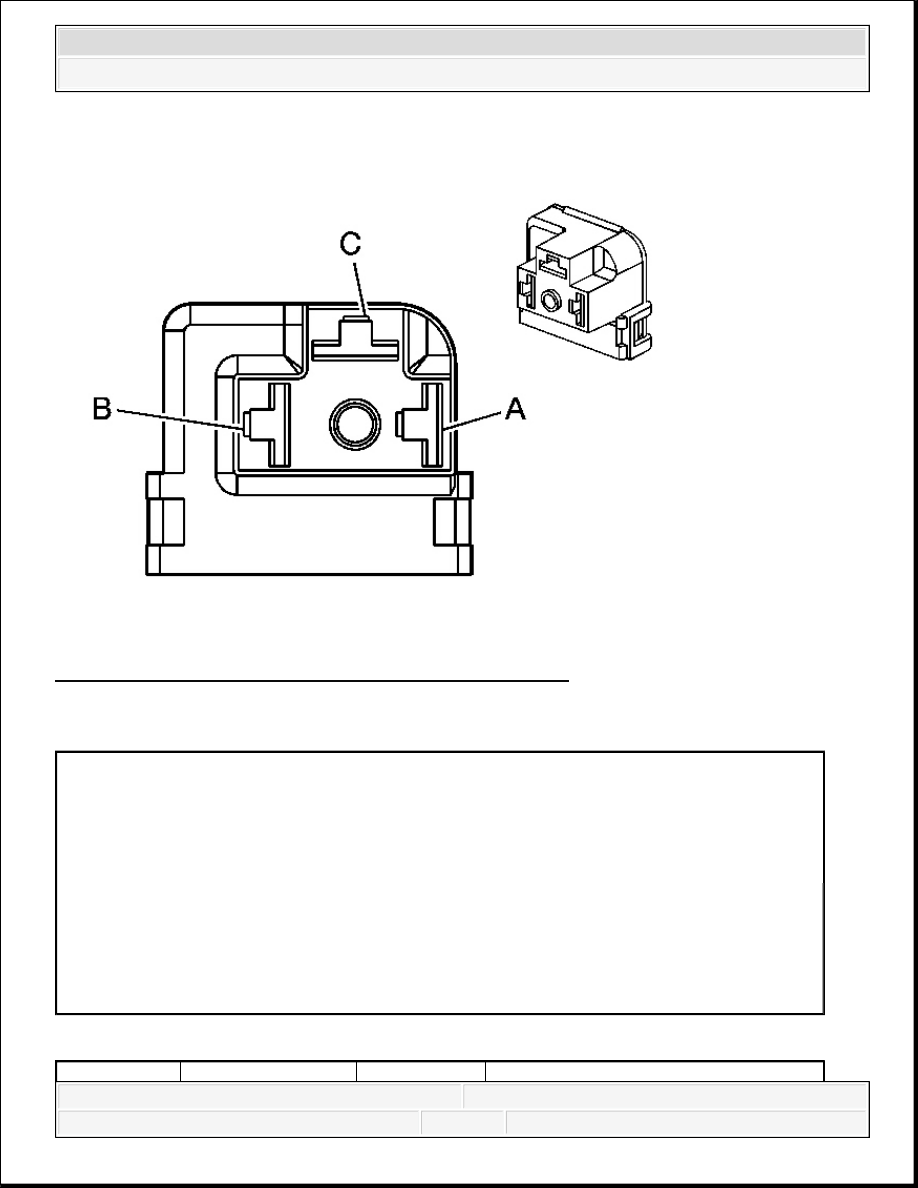

Fig. 58: Headlamp - Left (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Headlamp - Left (Export) Connector Parts Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

D-BU

1201

Low Beam Switched Ground

B

OG

640

Battery Positive Voltage

C

PK

1200

High Beam Switched Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Headlamp - Left (Export) Connector Terminal Identification

Headlamp - Right (Export)

Connector Part Information

OEM: 12034372

Service: 12117369

Description: 3-Way F Metri-Pack 800 Unsealed (BK)

Terminal Part Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

OR

740

Battery Positive Voltage

B

PK

1200

High Beam Switched Ground

C

D-BU

1201

Low Beam Switched Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



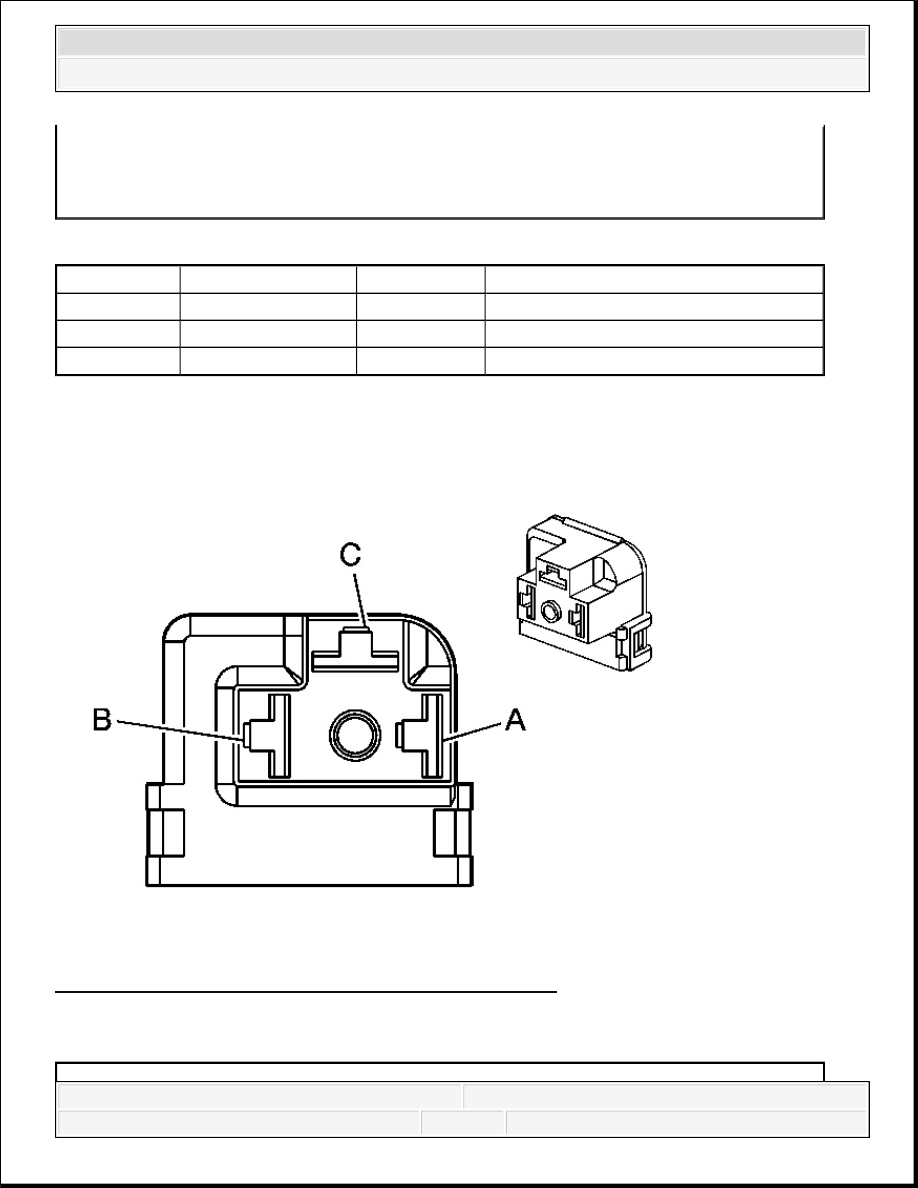

Fig. 59: Headlamp - Right (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Headlamp - Right (Export) Connector Parts Information

Headlamp - Right (Export) Connector Terminal Identification

Connector Part Information

OEM: 12034372

Service: 12117369

Description: 3-Way F Metri-Pack 800 Unsealed (BK)

Terminal Part Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
