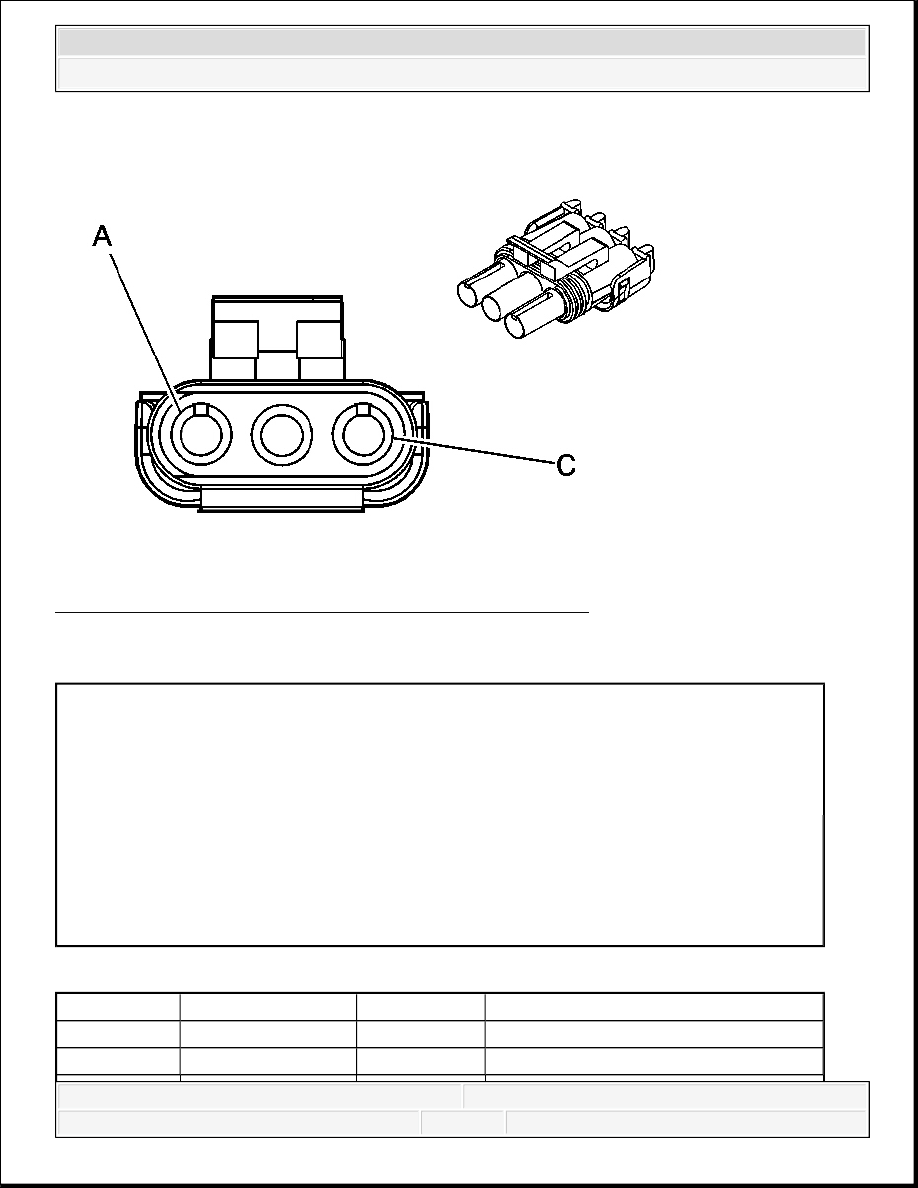

Fig. 50: Rear Fog Lamp - Right (T79) Connector End View
Courtesy of GENERAL MOTORS CORP.

Rear Fog Lamp - Right (T79) Connector Parts Information

Rear Fog Lamp - Right (T79) Connector Terminal Identification

Connector Part Information

OEM: 12015793

Service: 12101923

Description: 3-Way F Weather Pack Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OR

122

Rear Fog Lamp Supply Voltage

B

BK

1350

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Grille Lamp - Left (UNR)

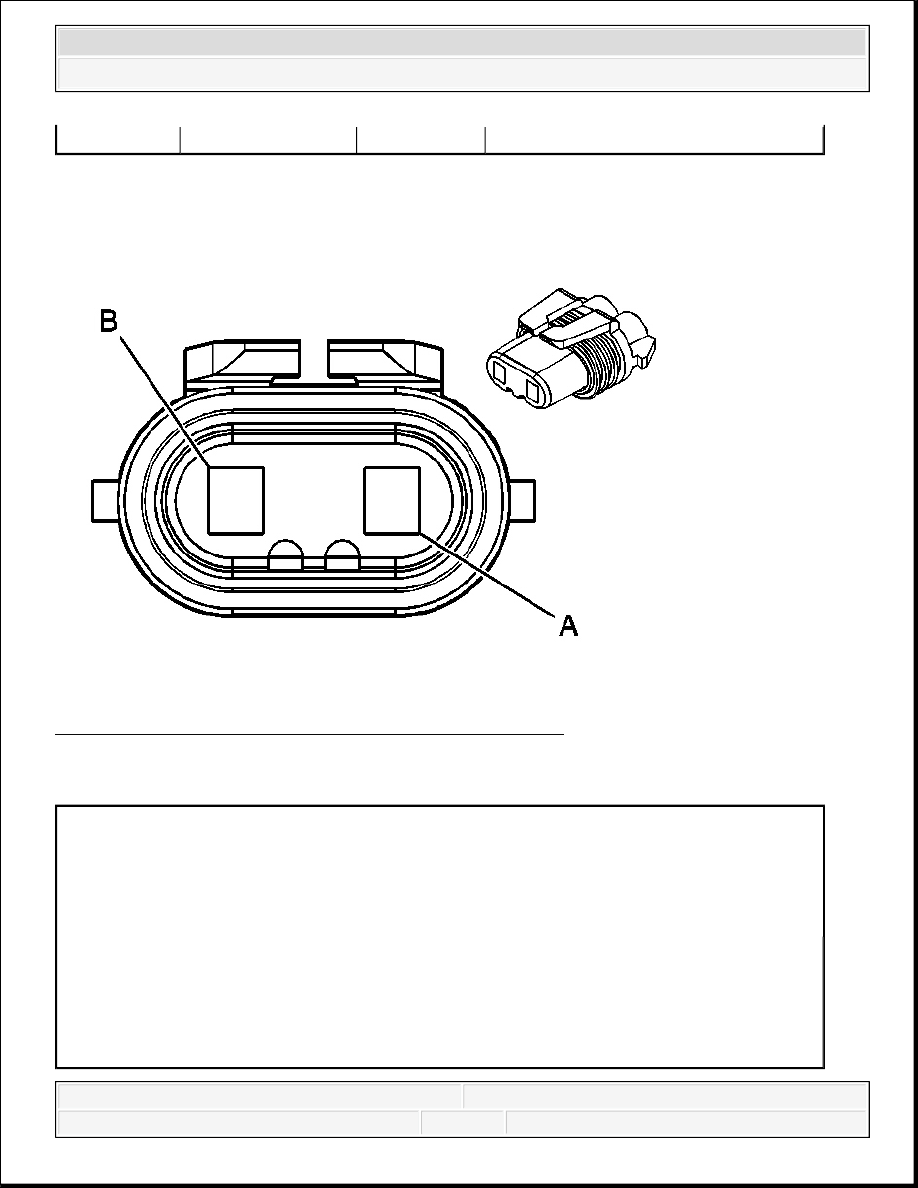

Fig. 51: Grille Lamp - Left (UNR) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Grille Lamp - Left (UNR) Connector Parts Information

C

-

-

Not Used

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Grille Lamp - Left (UNR) Connector Terminal Identification

Grille Lamp - Right (UNR)

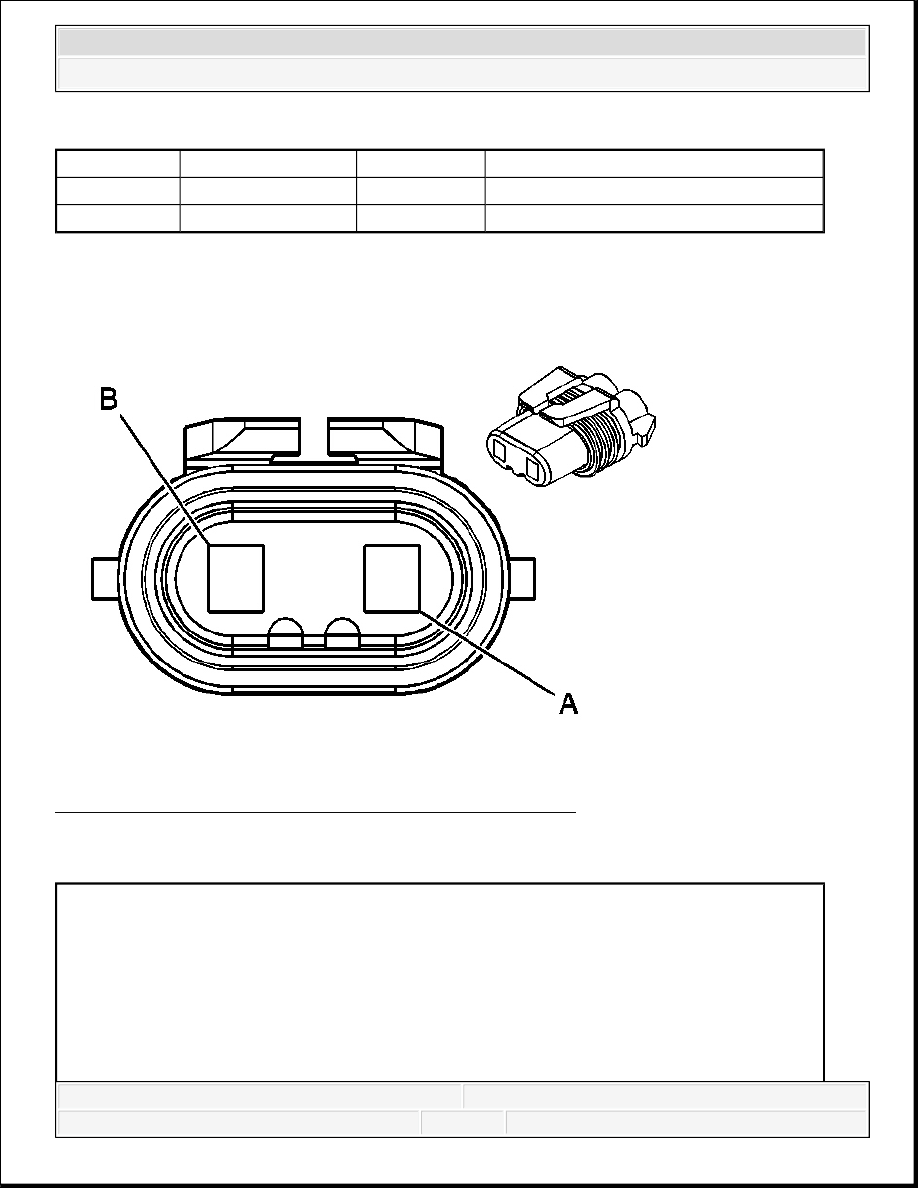

Fig. 52: Grille Lamp - Right (UNR) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Grille Lamp - Right (UNR) Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

BN

-

Grille Lamp Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Grille Lamp - Right (UNR) Connector Terminal Identification

Grille Lamps Relay (UNR)

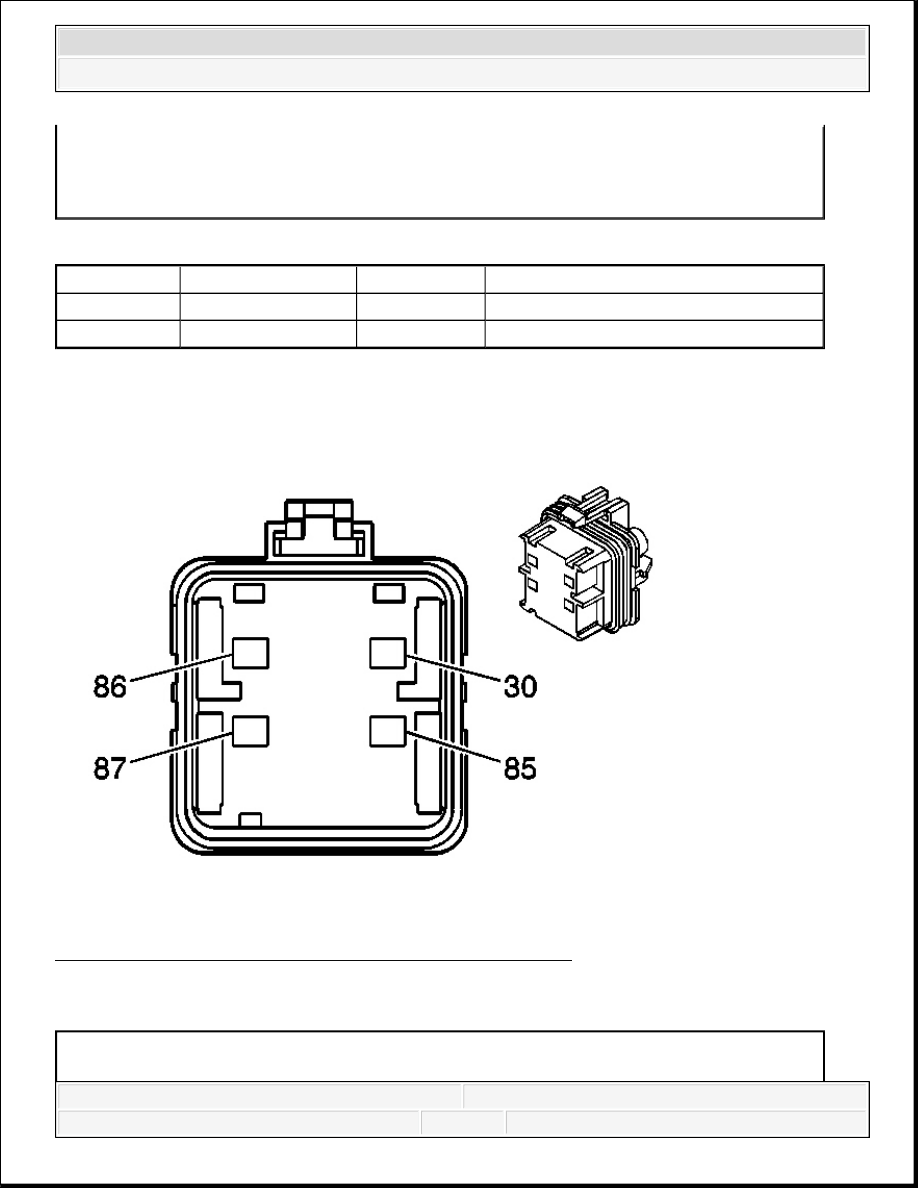

Fig. 53: Grille Lamps Relay (UNR) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Grille Lamps Relay (UNR) Connector Parts Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

BN

-

Grille Lamp Supply Voltage

B

BK

850

Ground

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
