Door Ajar Switch - Right Rear Connector Terminal Identification

Endgate Ajar Switch

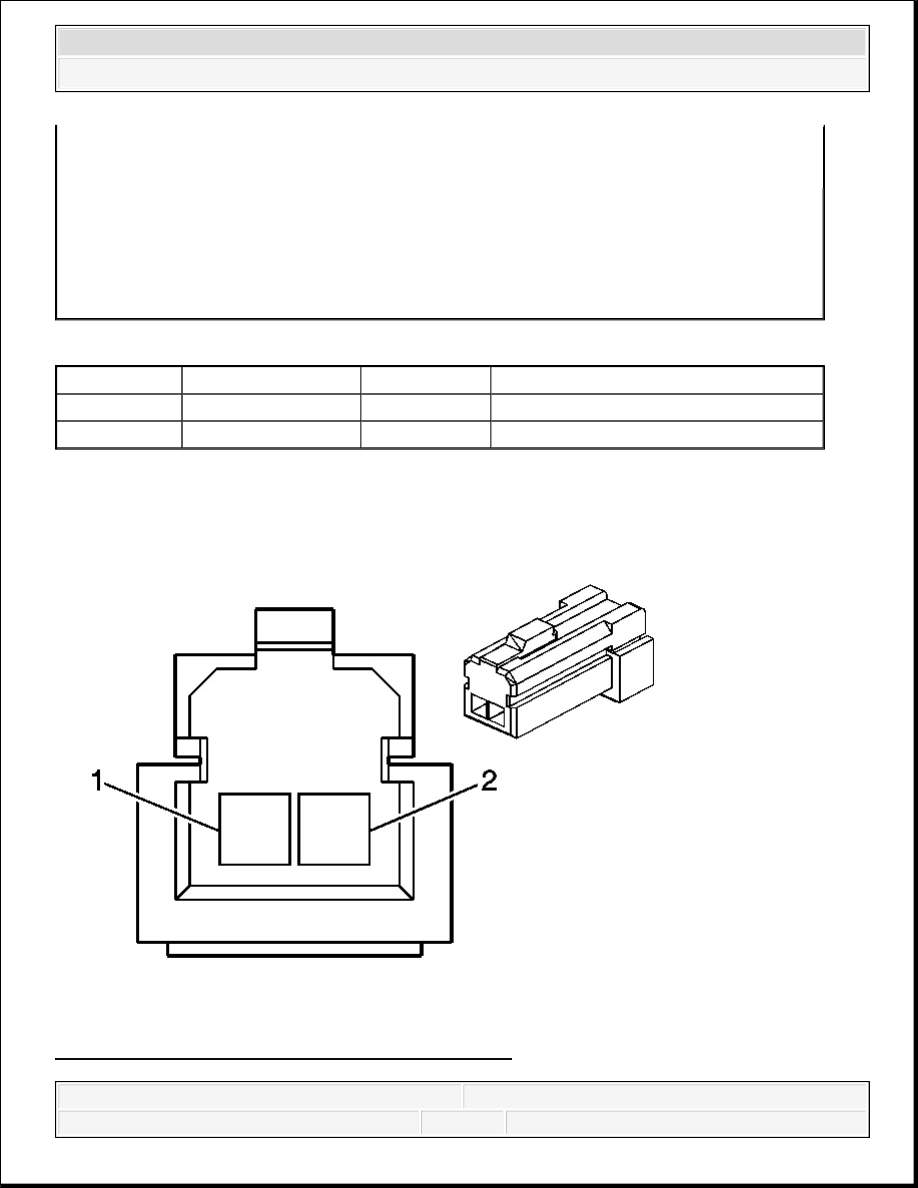

Fig. 44: Endgate Ajar Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Service: 15306434

Description: 2-Way F MultiLock 040 (BK)

Terminal Part Information

Terminal/Tray: 173681-2/17

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

L-BU/BK

747

Right Rear Door Ajar Switch Signal

2

BK/WH

1251

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Endgate Ajar Switch Connector Parts Information

Endgate Ajar Switch Connector Terminal Identification

Front Fog Lamp - Left

Connector Part Information

OEM: 174056-2

Service: 15306434

Description: 2-Way F MultiLock 040 (BK)

Terminal Part Information

Terminal/Tray: 173681-2/17

Core/Insulation Crimp: E/4

Release Tool/Test Probe: 15315247/J-35616-16 (L-GN)

Pin

Wire Color

Circuit No.

Function

1

L-BU/BK

747

Right Rear Door Ajar Switch Signal

2

BK/WH

1251

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



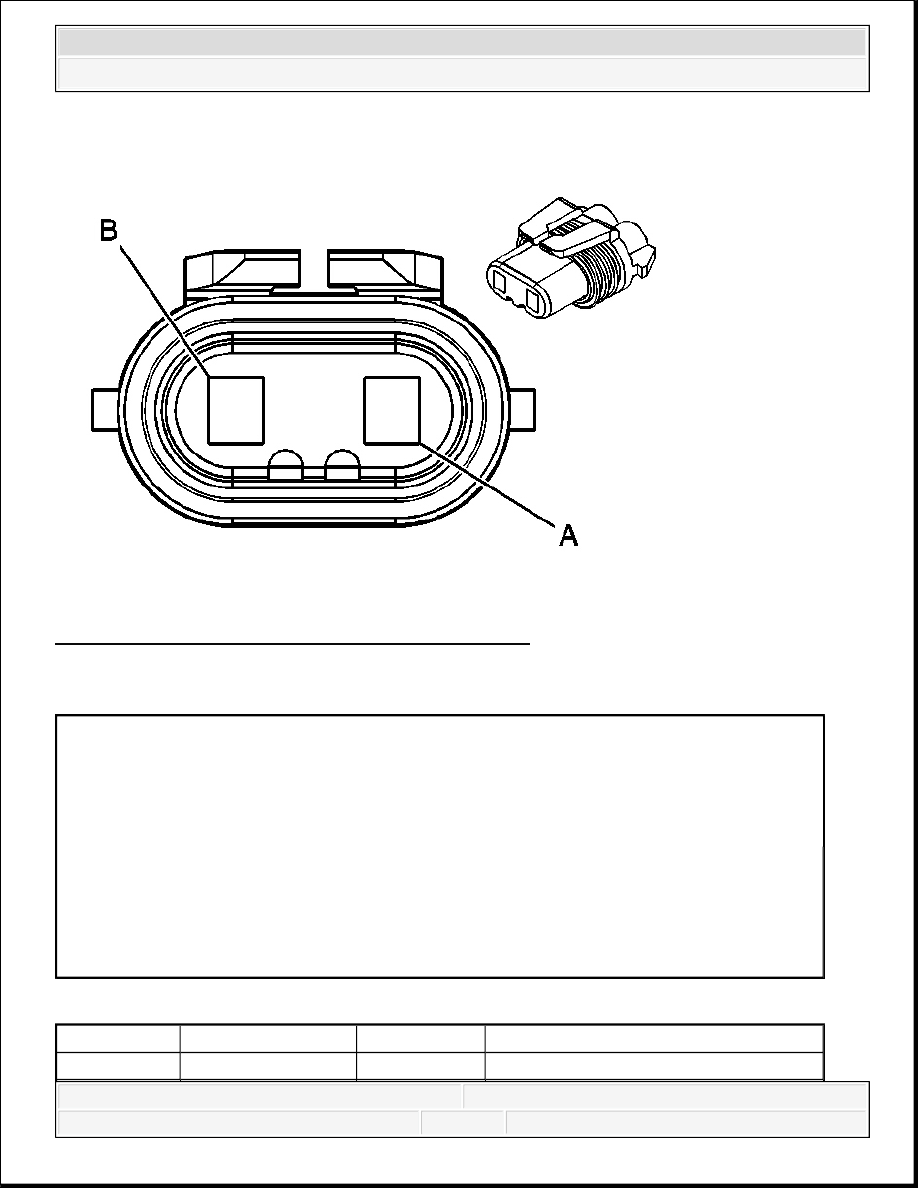

Fig. 45: Front Fog Lamp - Left Connector End View
Courtesy of GENERAL MOTORS CORP.

Front Fog Lamp - Left Connector Parts Information

Front Fog Lamp - Left Connector Terminal Identification

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

PU

34

Front Fog Lamp Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Front Fog Lamp - Right

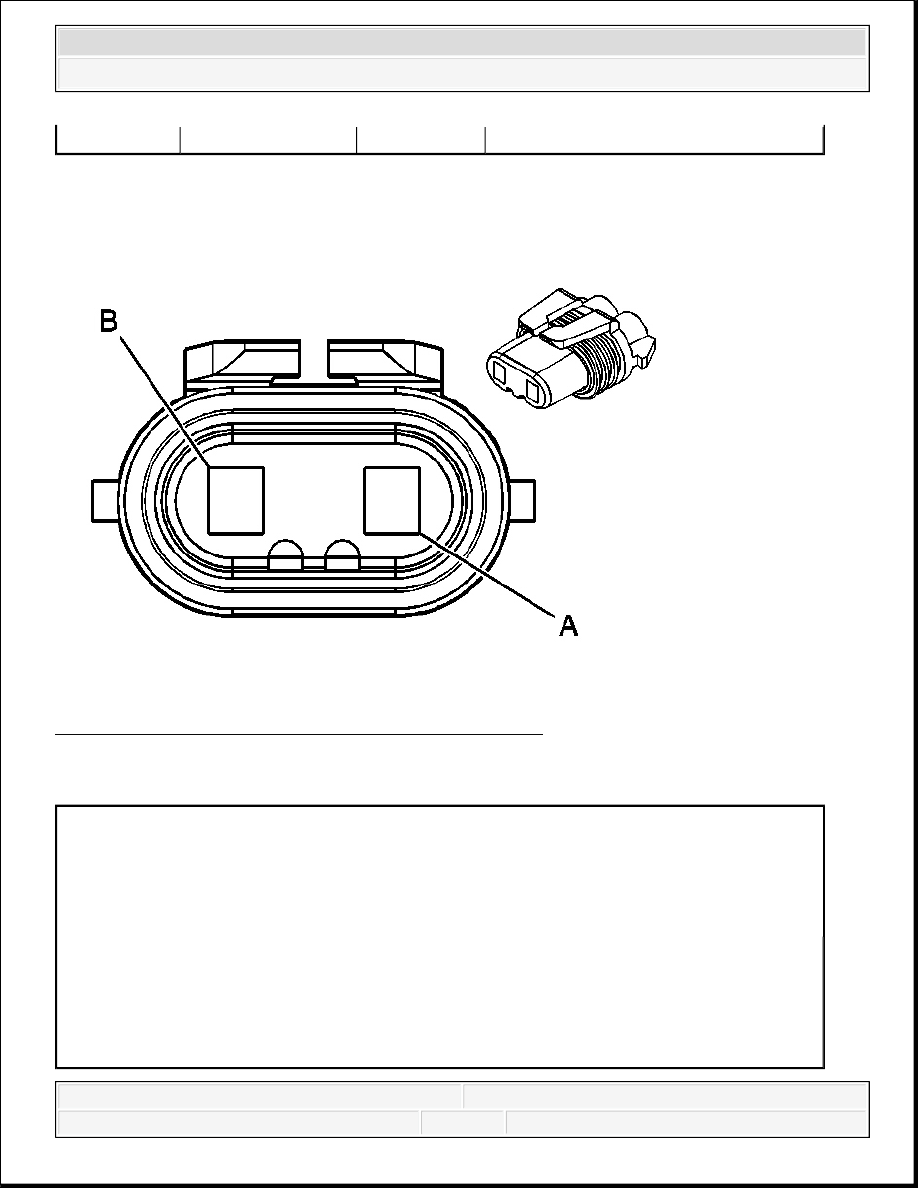

Fig. 46: Front Fog Lamp - Right Connector End View
Courtesy of GENERAL MOTORS CORP.

Front Fog Lamp - Right Connector Parts Information

B

BK

850

Ground

Connector Part Information

OEM: 12059183

Service: 12101898

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)
