Front Fog Lamp - Right Connector Terminal Identification

Front Position Lamp - Left (Export)

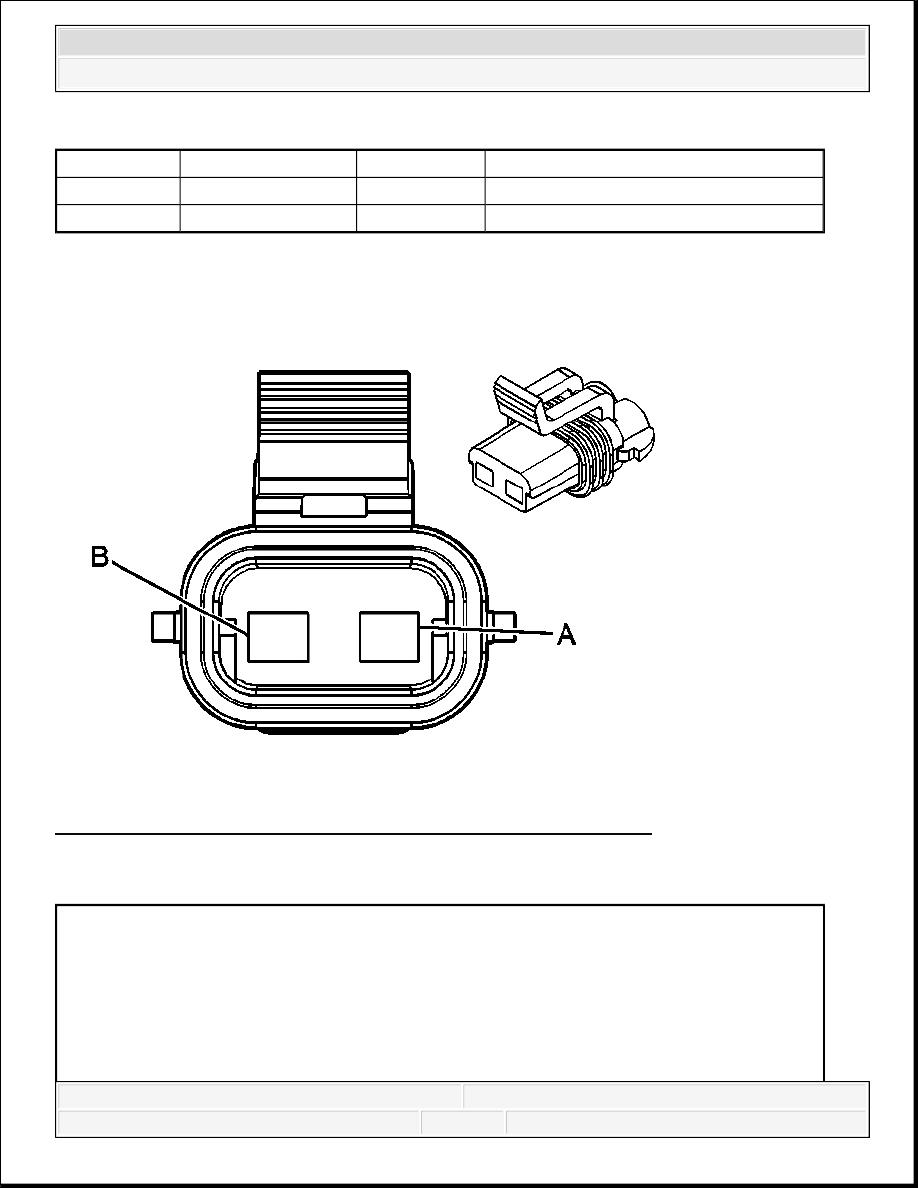

Fig. 47: Front Position Lamp - Left (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Front Position Lamp - Left (Export) Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

PU

34

Front Fog Lamp Supply Voltage

B

BK

850

Ground

Connector Part Information

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Front Position Lamp - Left (Export) Connector Terminal Identification

Front Position Lamp - Right (Export)

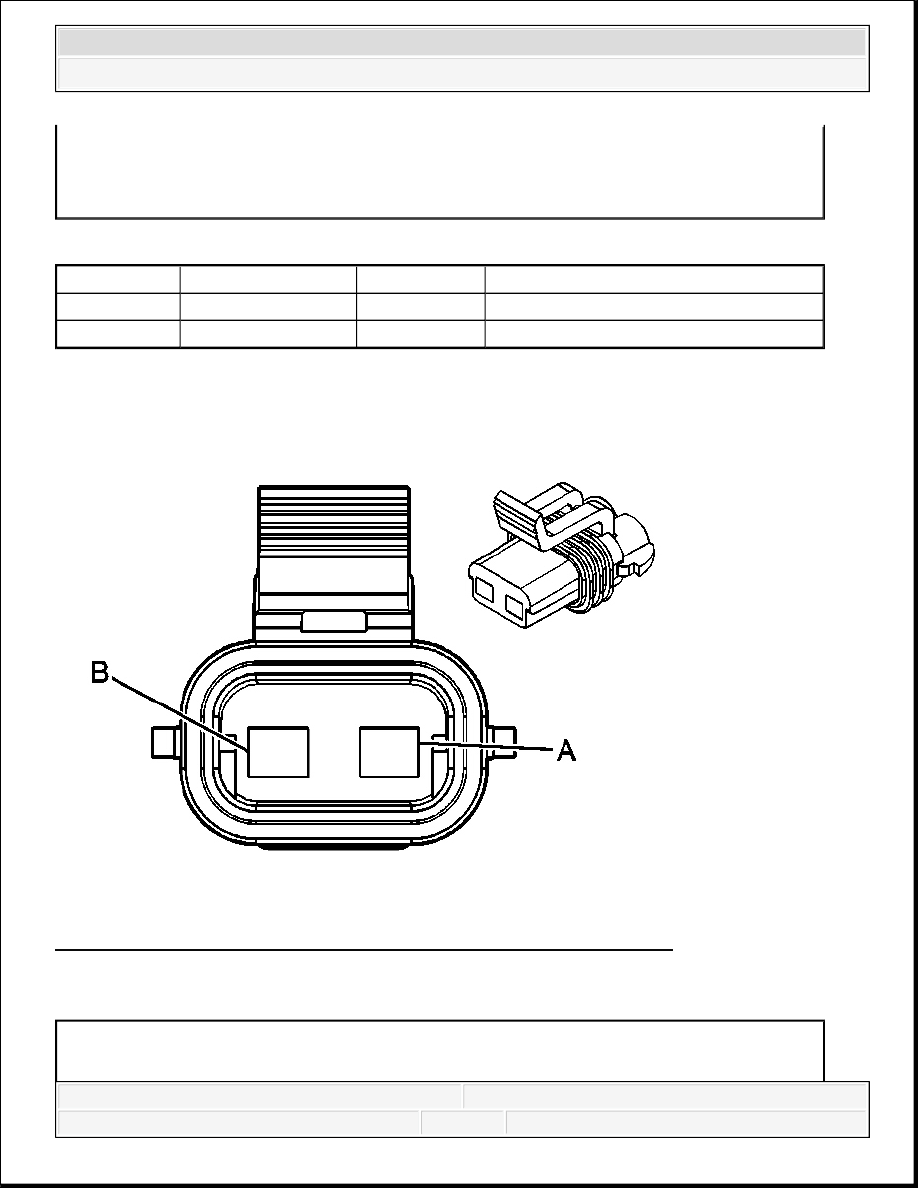

Fig. 48: Front Position Lamp - Right (Export) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Front Position Lamp - Right (Export) Connector Parts Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

BN

2309

Front Position Lamps Supply Voltage

B

BK

850

Ground

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Front Position Lamp - Right (Export) Connector Terminal Identification

Rear Fog Lamp - Left (T79)

Fig. 49: Rear Fog Lamp - Left (T79) Connector End View
Courtesy of GENERAL MOTORS CORP.

OEM: 15300027

Service: 12101855

Description: 2-Way F Metri-Pack 280 Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

BN

2309

Front Position Lamps Supply Voltage

B

BK

850

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Rear Fog Lamp - Left (T79) Connector Parts Information

Rear Fog Lamp - Left (T79) Connector Terminal Identification

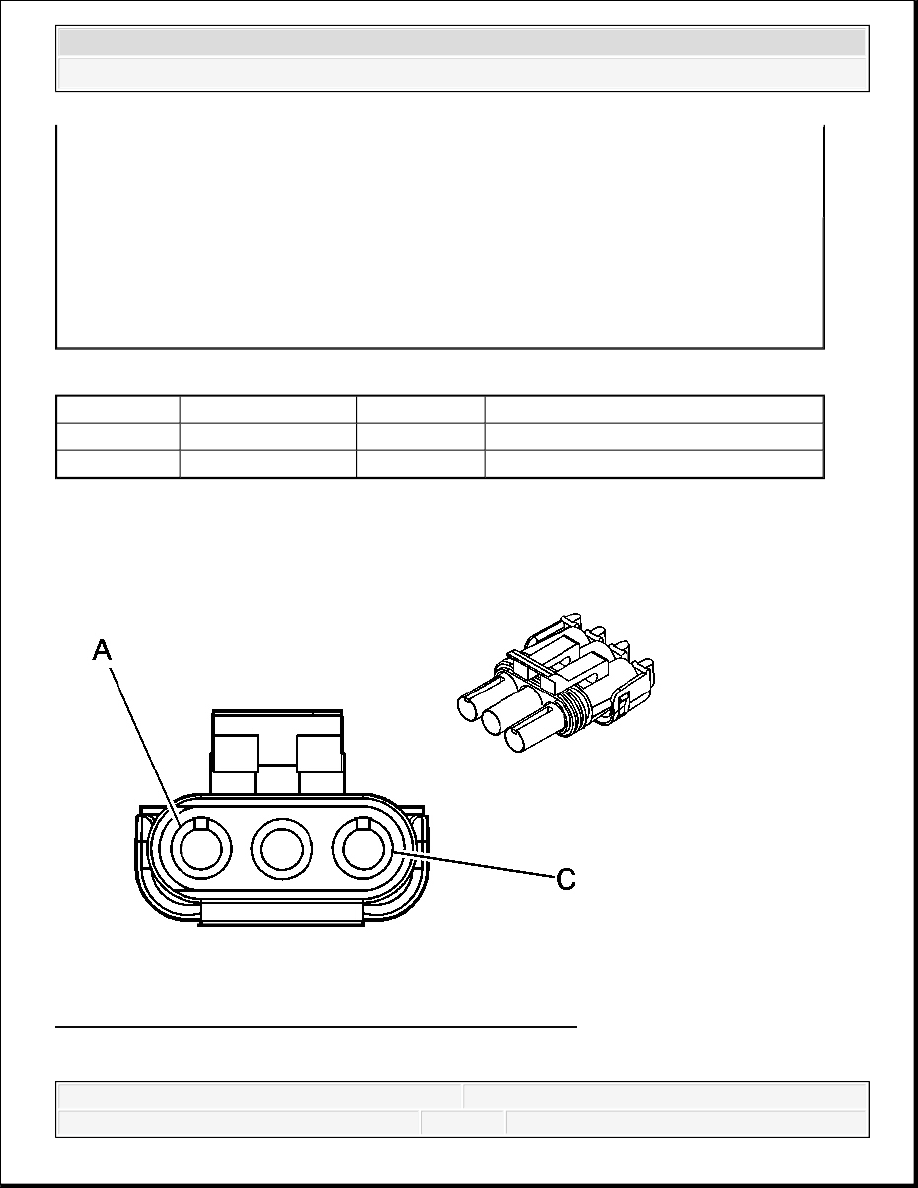

Rear Fog Lamp - Right (T79)

Connector Part Information

OEM: 12015793

Service: 12101923

Description: 3-Way F Weather Pack Series, Sealed (BK)

Terminal Part Information

Terminal/Tray: 12077411/2

Core/Insulation Crimp: 2/5

Release Tool/Test Probe: 12094430/J-35616-4A (PU)

Pin

Wire Color

Circuit No.

Function

A

OR

122

Rear Fog Lamp Supply Voltage

B

BK

1350

Ground

C

-

-

Not Used
