Hummer H3. Manual - part 1381

Courtesy Lamp - Footwell Right

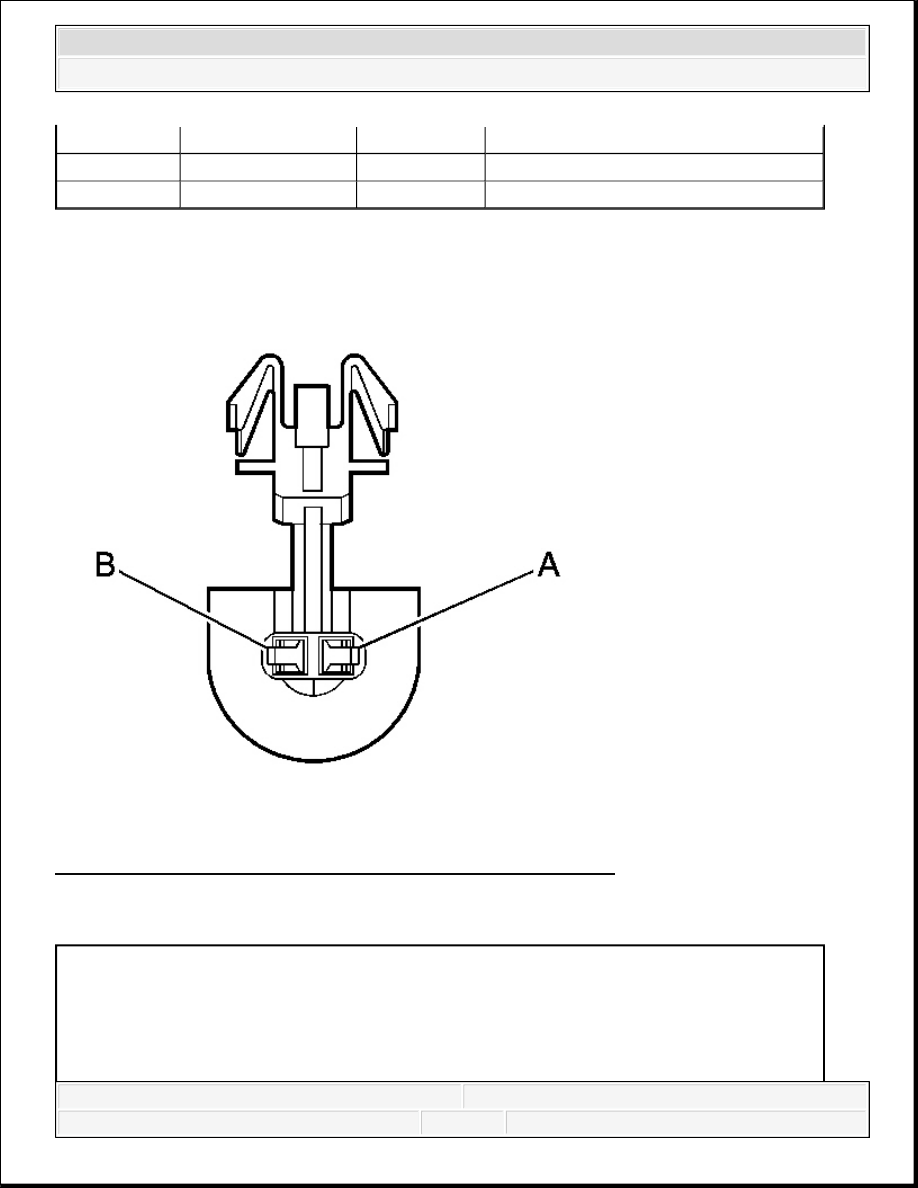

Fig. 37: Courtesy Lamp - Footwell Right Connector End View
Courtesy of GENERAL MOTORS CORP.

Courtesy Lamp - Footwell Right Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

OG

1732

Inadvertent Power Supply Voltage

B

WH

156

Courtesy Lamp Low Control

Connector Part Information

OEM: 15437400

Service: See Catalog

Description: 2-Way F Lamp Socket Wedge (BK)



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Courtesy Lamp - Footwell Right Connector Terminal Identification

Dome Lamp

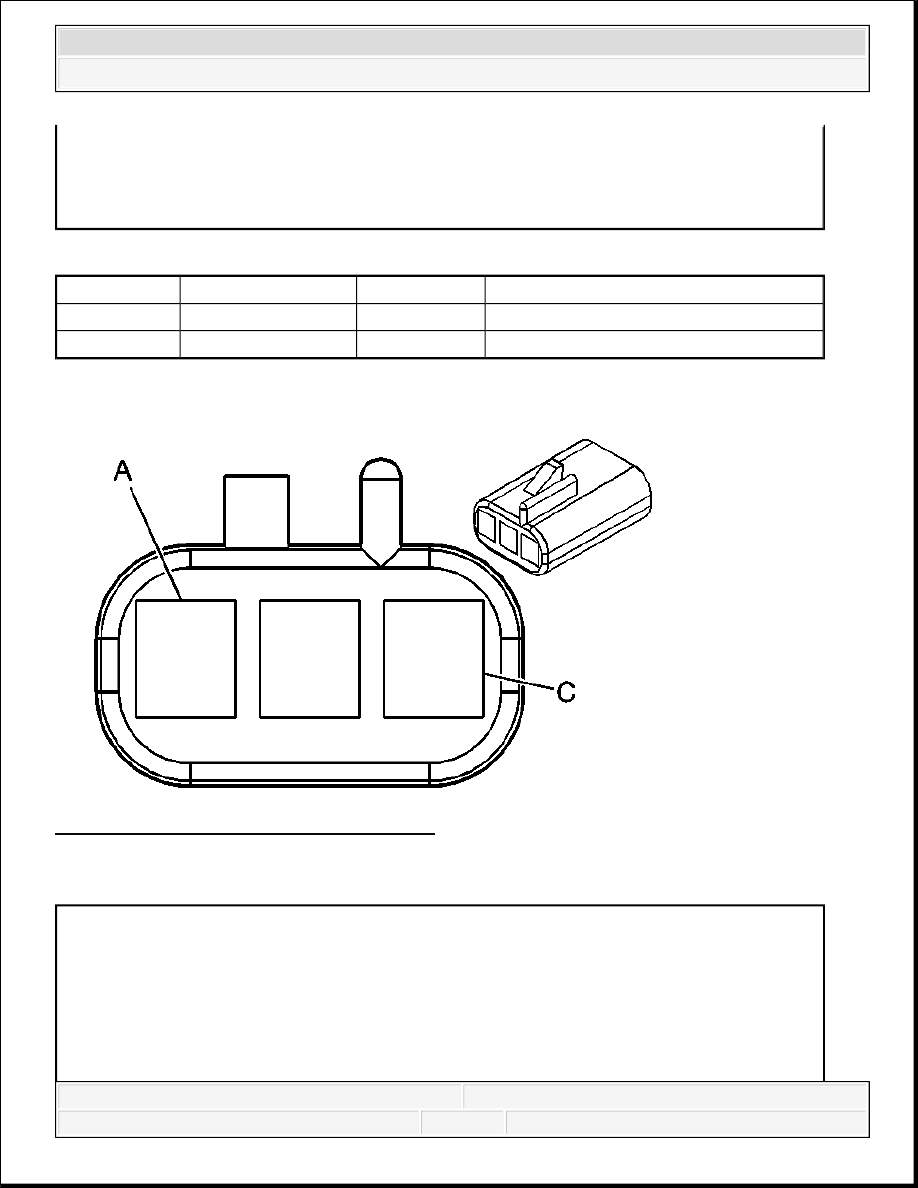

Fig. 38: Dome Lamp Connector End View
Courtesy of GENERAL MOTORS CORP.

Dome Lamp Connector Parts Information

Terminal Part Information

Terminal/Tray: Service w/Pigtail

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

A

OG

1732

Inadvertent Power Supply Voltage

B

WH

156

Courtesy Lamp Low Control

Connector Part Information

OEM: 12047781

Service: 12101864

Description: 3-Way F Metri-Pack 150 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Dome Lamp Connector Terminal Identification

Dome/Reading Lamps

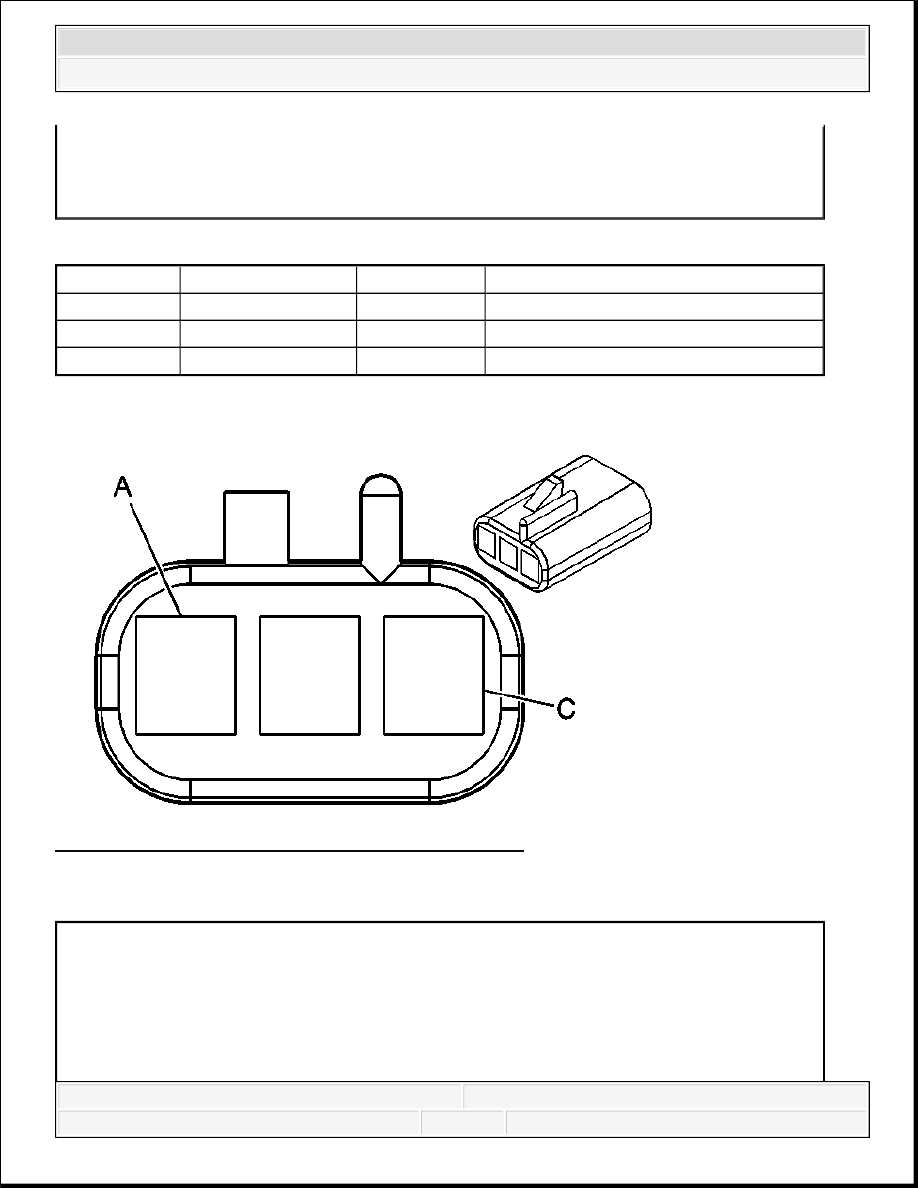

Fig. 39: Dome/Reading Lamps Connector End View
Courtesy of GENERAL MOTORS CORP.

Dome/Reading Lamps Connector Parts Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

OG

1732

Inadvertent Power Supply Voltage

B

WH

156

Courtesy Lamp Low Control

C

-

-

Not Used

Connector Part Information

OEM: 12047781

Service: 12101864

Description: 3-Way F Metri-Pack 150 Series (BK)

Terminal Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Dome/Reading Lamps Connector Terminal Identification

Door Ajar Switch - Driver

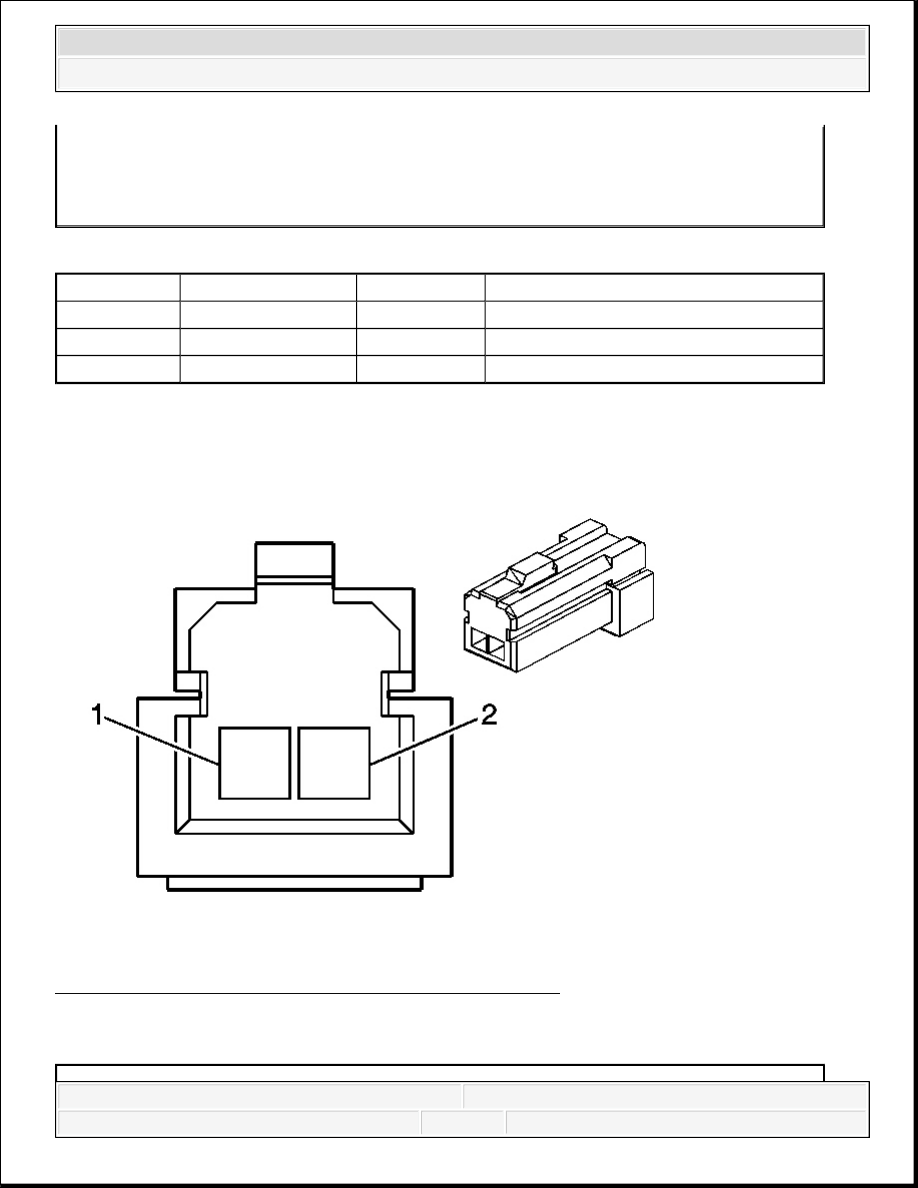

Fig. 40: Door Ajar Switch - Driver Connector End View
Courtesy of GENERAL MOTORS CORP.

Door Ajar Switch - Driver Connector Parts Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

WH

156

Courtesy Lamp Low Control

B

OG

1732

Inadvertent Power Supply Voltage

C

BK

2050

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
