Backup Lamp Switch (MA5)

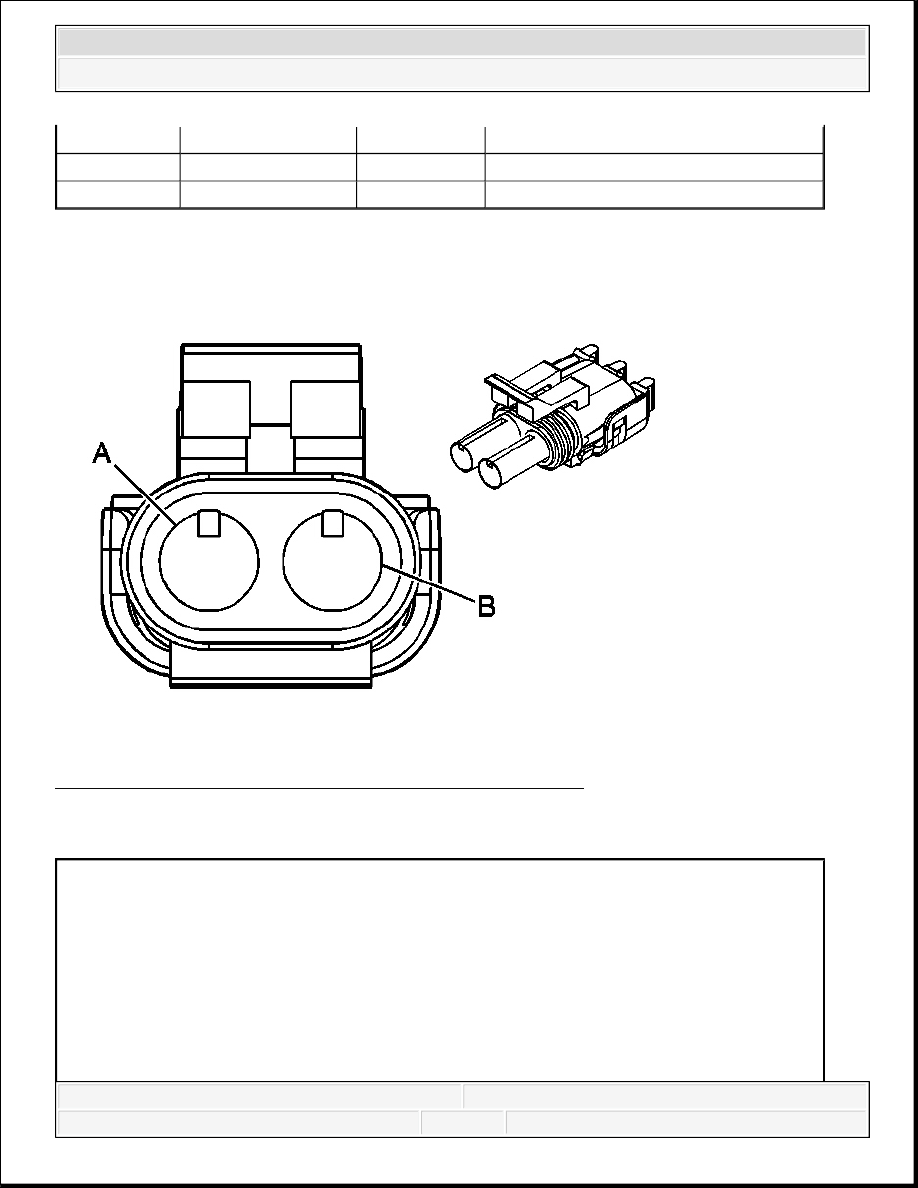

Fig. 34: Backup Lamp Switch (MA5) Connector End View
Courtesy of GENERAL MOTORS CORP.

Backup Lamp Switch (MA5) Connector Parts Information

A

L-GN

24

Backup Lamp Supply Voltage

B

-

-

Not Used

G

BK

1550

Ground

Connector Part Information

OEM: 12103584

Service: 12085485

Description: 2-Way M Weather Pack Tower Series, Sealed (BN)

Terminal Part Information

Terminal/Tray: 12089040/3



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Backup Lamp Switch (MA5) Connector Terminal Identification

Center High Mount Stop Lamp (CHMSL)

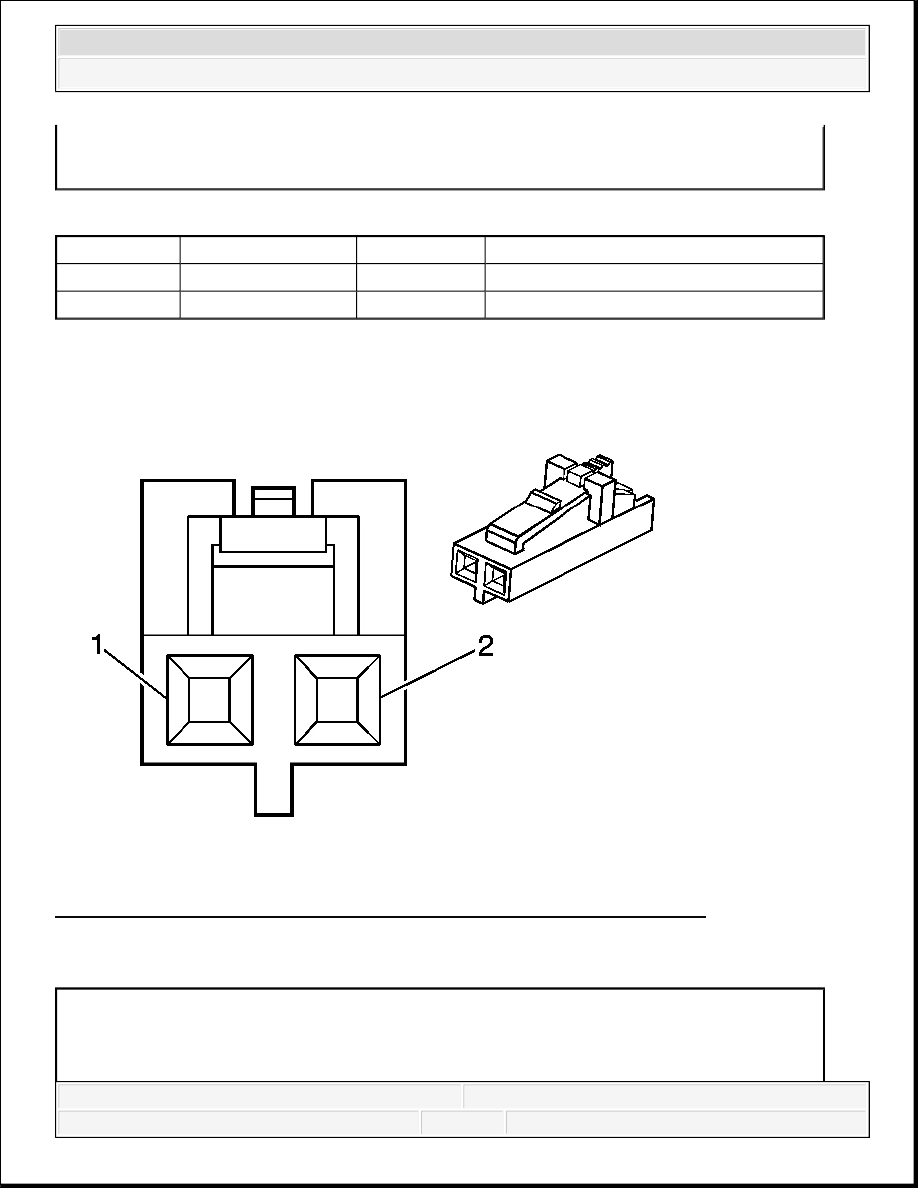

Fig. 35: Center High Mount Stop Lamp (CHMSL) Connector End View
Courtesy of GENERAL MOTORS CORP.

Center High Mount Stop Lamp (CHMSL) Connector Parts Information

Core/Insulation Crimp: E/5

Release Tool/Test Probe: 12014012-1/J-35616-9 (OG)

Pin

Wire Color

Circuit No.

Function

A

PK

539

Ignition 1 Voltage

B

L-GN

24

Backup Lamp Supply Voltage

Connector Part Information

OEM: 43645-0200



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Center High Mount Stop Lamp (CHMSL) Connector Terminal Identification

Courtesy Lamp - Footwell Left

Service: 88988705

Description: 2-Way F Micro Fit (3.0) (BK)

Terminal Part Information

Terminal/Tray: 43030-0010/23

Core/Insulation Crimp: H/H

Release Tool/Test Probe: J-38125-213/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function

1

BK

1450

Ground

2

L-BU

20

Stop Lamp Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



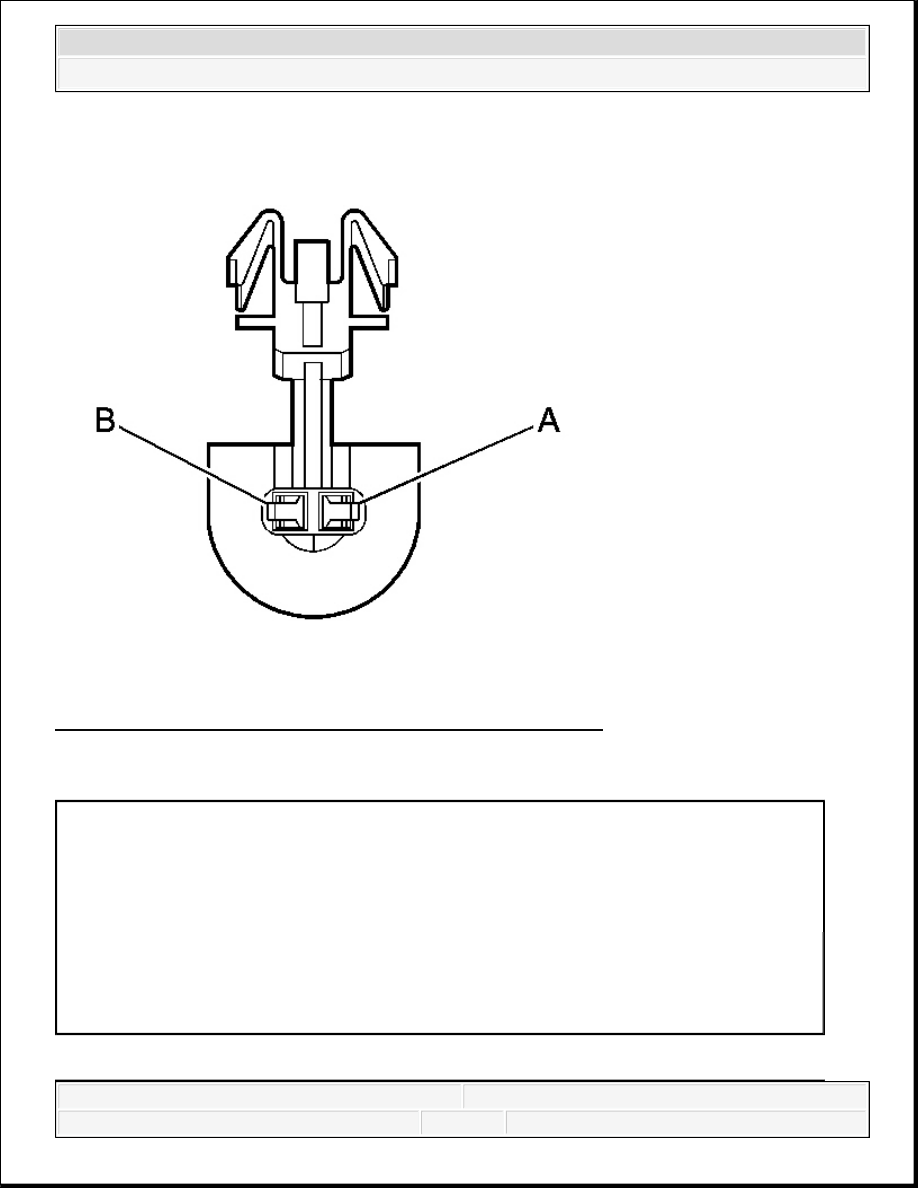

Fig. 36: Courtesy Lamp - Footwell Left Connector End View
Courtesy of GENERAL MOTORS CORP.

Courtesy Lamp - Footwell Left Connector Parts Information

Courtesy Lamp - Footwell Left Connector Terminal Identification

Connector Part Information

OEM: 15437400

Service: See Catalog

Description: 2-Way F Lamp Socket Wedge (BK)

Terminal Part Information

Terminal/Tray: Service w/Pigtail

Release Tool/Test Probe: See Terminal Kit
