Hummer H3. Manual - part 1386

Grille Lamps Relay (UNR) Connector Terminal Identification

Grille Lamps Switch (UNR)

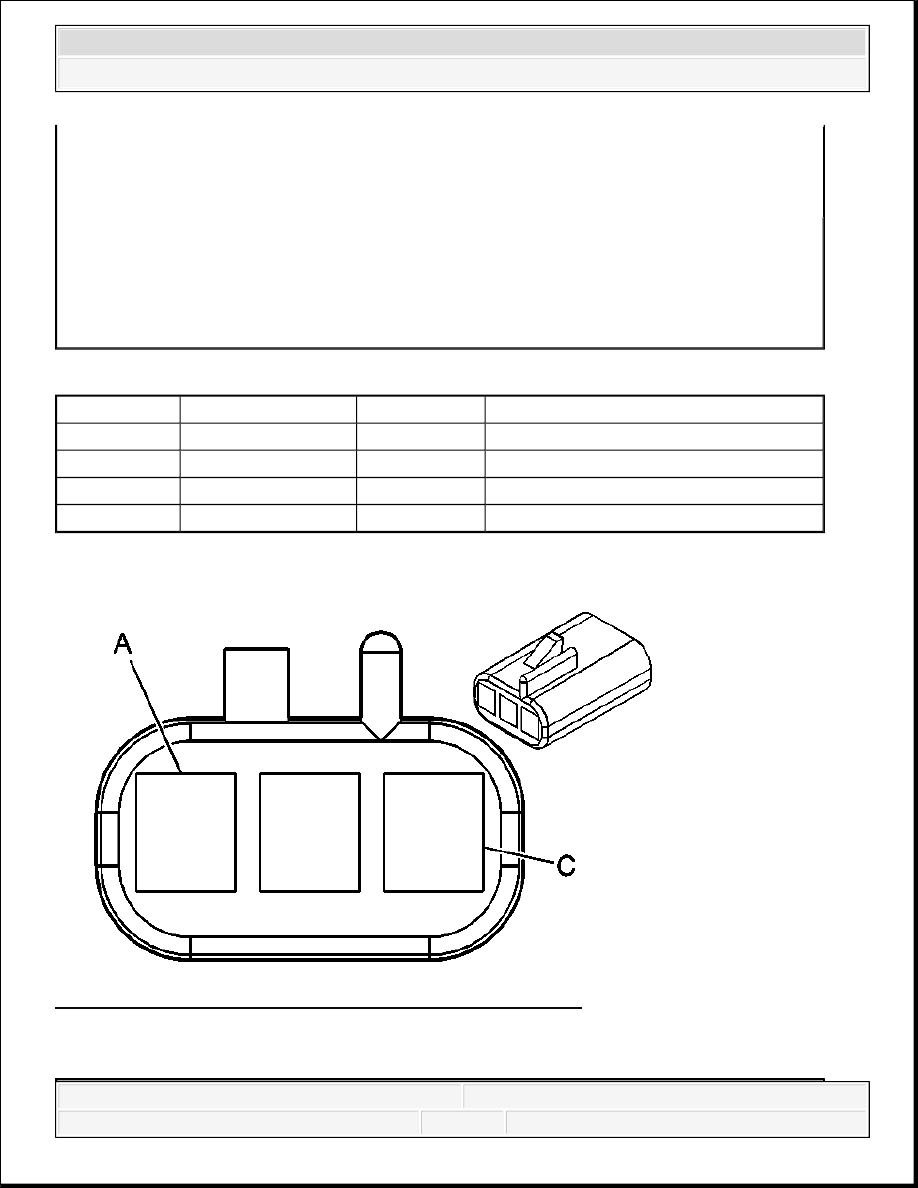

Fig. 54: Grille Lamps Switch (UNR) Connector End Views
Courtesy of GENERAL MOTORS CORP.

Grille Lamps Switch (UNR) Connector Parts Information

OEM: 12129716

Service: 15306045

Description: 4-Way F Metri-Pack 280 Series, Flexlock (GY)

Terminal Part Information

Terminal/Tray: 12129409/4

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function

30

D-BU

-

Battery Positive Voltage

85

GN

-

Grille Lamps Relay Coil Control

86

L-BU

-

Accessory Voltage

87

BN

-

Grille Lamp Supply Voltage



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Grille Lamps Switch (UNR) Connector Terminal Identification

Hazard Switch

Fig. 55: Hazard Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Connector Part Information

OEM: 12047781

Service: 12101864

Description: 3-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

BN

-

Grille Lamps Supply Voltage

B

BK

2050

Ground

C

GN

-

Grille Lamps Relay Coil Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Hazard Switch Connector Parts Information

Hazard Switch Connector Terminal Identification

Headlamp - Left (Domestic)

Connector Part Information

OEM: 12047781

Service: 12101864

Description: 3-Way F Metri-Pack 150 Series (BK)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

GY

8

Instrument Panel Lamps Dimmer
Switch Signal

B

BK

2050

Ground

C

WH

111

Hazard Switch Signal



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



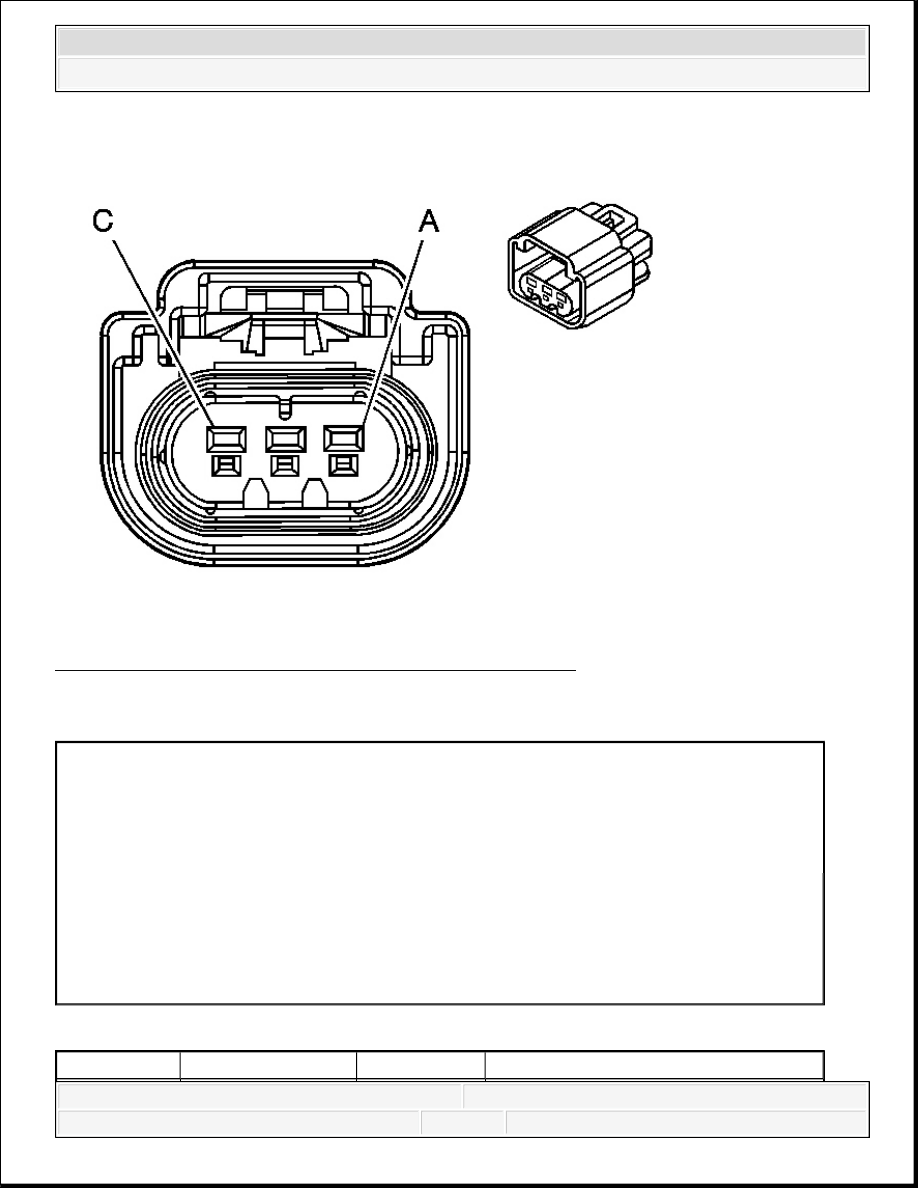

Fig. 56: Headlamp - Left (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Headlamp - Left (Domestic) Connector Parts Information

Headlamp - Left (Domestic) Connector Terminal Identification

Connector Part Information

OEM: 15422250

Service: 88987995

Description: 3-Way F GT 150 Series, Sealed (D-GY)

Terminal Part Information

Terminal/Tray: 12191818/8

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
