Hummer H3. Manual - part 1394

Tail/Stop and Turn Signal Lamp - Right (Domestic) Connector Parts Information

Tail/Stop and Turn Signal Lamp - Right (Domestic) Connector Terminal Identification

Tail/Stop Lamp - Left (Export)

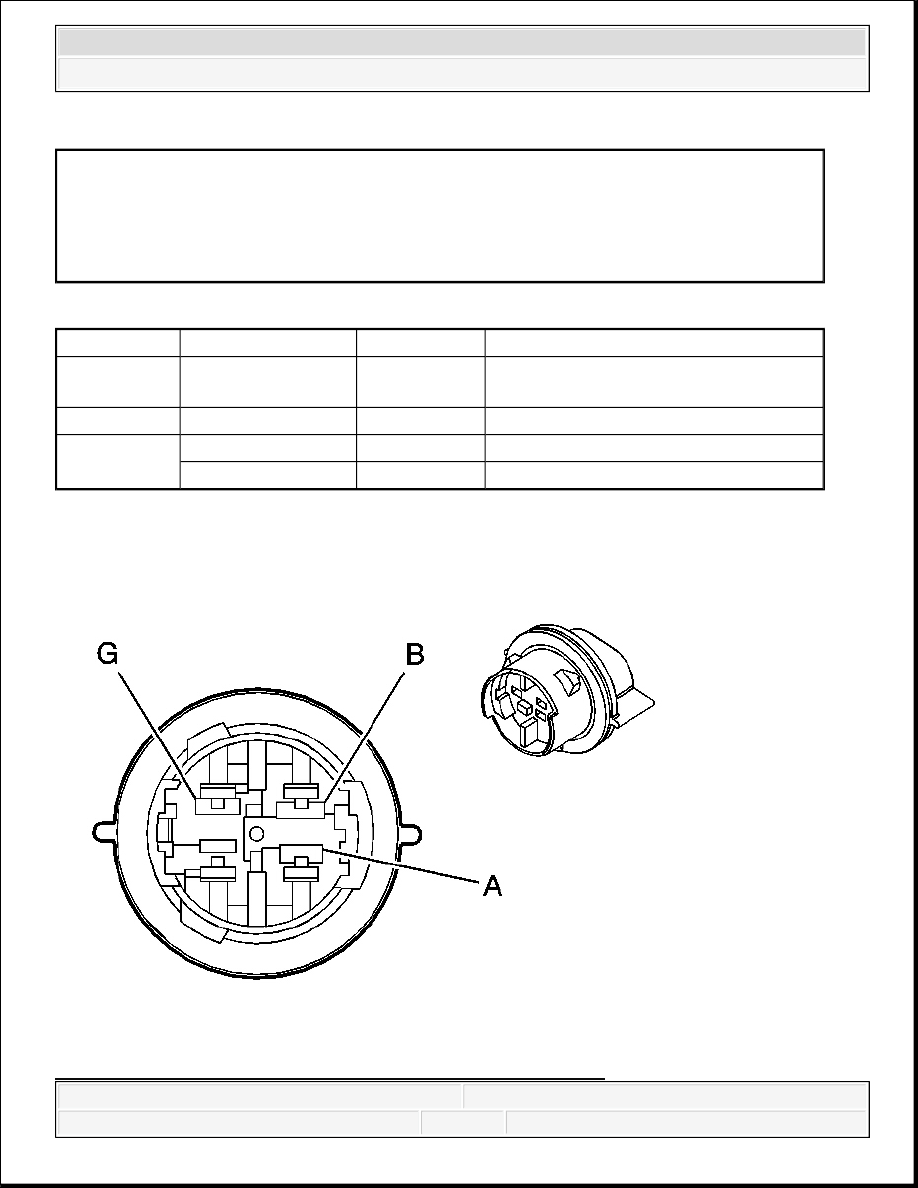

Fig. 80: Tail/Stop Lamp - Left (Export) Connector End View

Connector Part Information

OEM: 16530671

Service: Not Serviced

Description: 3-Way F Lamp Socket (D-GY)

Pin

Wire Color

Circuit No.

Function

A

D-BU

19

Right Rear Stop/Turn Lamp Supply
Voltage

B

BN

2509

Right Rear Park Lamp Supply Voltage

G

BK

1550

Ground

BK

1550

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Courtesy of GENERAL MOTORS CORP.

Tail/Stop Lamp - Left (Export) Connector Parts Information

Tail/Stop Lamp - Left (Export) Connector Terminal Identification

Tail/Stop Lamp - Right (Export)

Connector Part Information

OEM: 16530671

Service: Not Serviced

Description: 3-Way F Lamp Socket (D-GY)

Pin

Wire Color

Circuit No.

Function

A

BN

2509

Left Rear Park Lamp Supply Voltage

B

L-BU

20

Left Rear Stop Lamp Supply Voltage

G

BK

1450

Ground

BK

1450

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Fig. 81: Tail/Stop Lamp - Right (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Tail/Stop Lamp - Right (Export) Connector Parts Information

Tail/Stop Lamp - Right (Export) Connector Terminal Identification

Trailer Connector (Domestic)

Connector Part Information

OEM: 16530671

Service: Not Serviced

Description: 3-Way F Lamp Socket (D-GY)

Pin

Wire Color

Circuit No.

Function

A

BN/WH

2609

Right Rear Park Lamp Supply Voltage

B

L-BU

20

Stop Lamp Supply Voltage

G

BK

1450

Ground

BK

1450

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



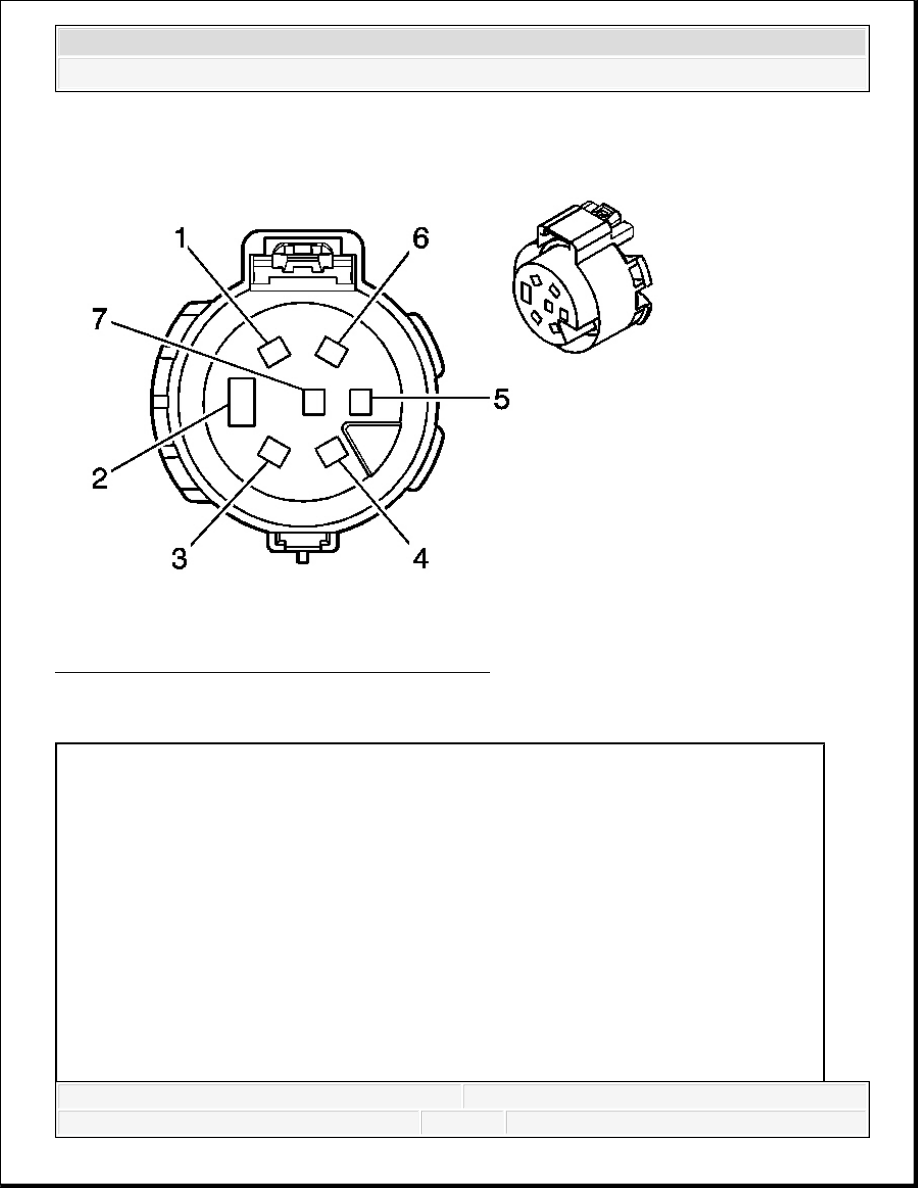

Fig. 82: Trailer (Domestic) Connector End View
Courtesy of GENERAL MOTORS CORP.

Trailer Connector (Domestic) Connector Parts Information

Connector Part Information

OEM: 11-894

Service: 88988703

Description: 7-Way F Socket (BK)

Terminal Part Information

Pins: 1, 4

Terminal/Tray: See Terminal Kit

Core/Insulation Crimp: See Terminal Kit

Release Tool/Test Probe: See Terminal Kit

Pin: 2



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3
