Turn Signal Lamp - Right Front (Export)

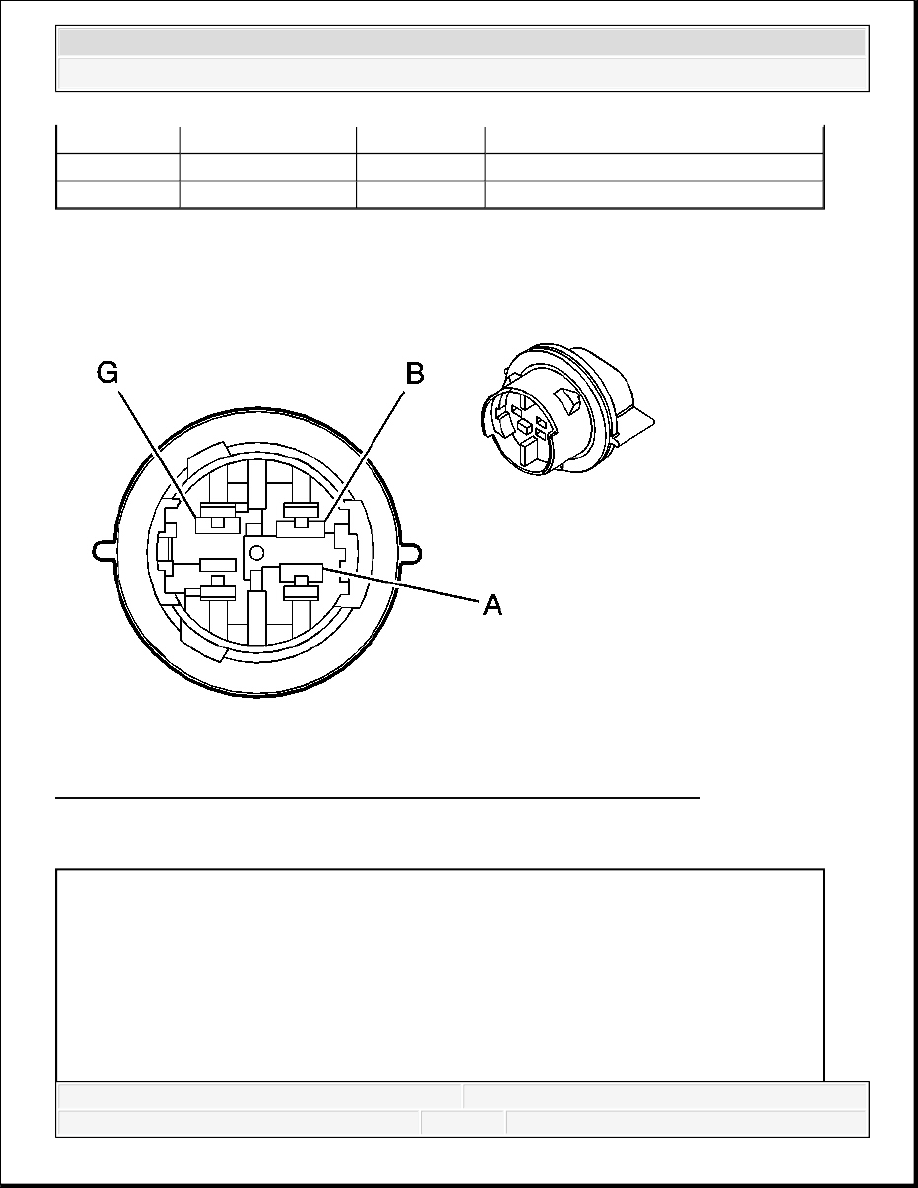

Fig. 85: Turn Signal Lamp - Right Front (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Turn Signal Lamp - Right Front (Export) Connector Parts Information

A

D-BU

14

Left Turn Signal Lamp Supply Voltage

B

-

-

Not Used

G

BK

850

Ground

Connector Part Information

OEM: 16530672

Service: See Catalog

Description: 3-Way F Lamp Socket (D-GY)

Terminal Part Information

Terminal/Tray: See Terminal Repair Kit



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Turn Signal Lamp - Right Front (Export) Connector Terminal Identification

Turn Signal Lamp - Left Rear (Export)

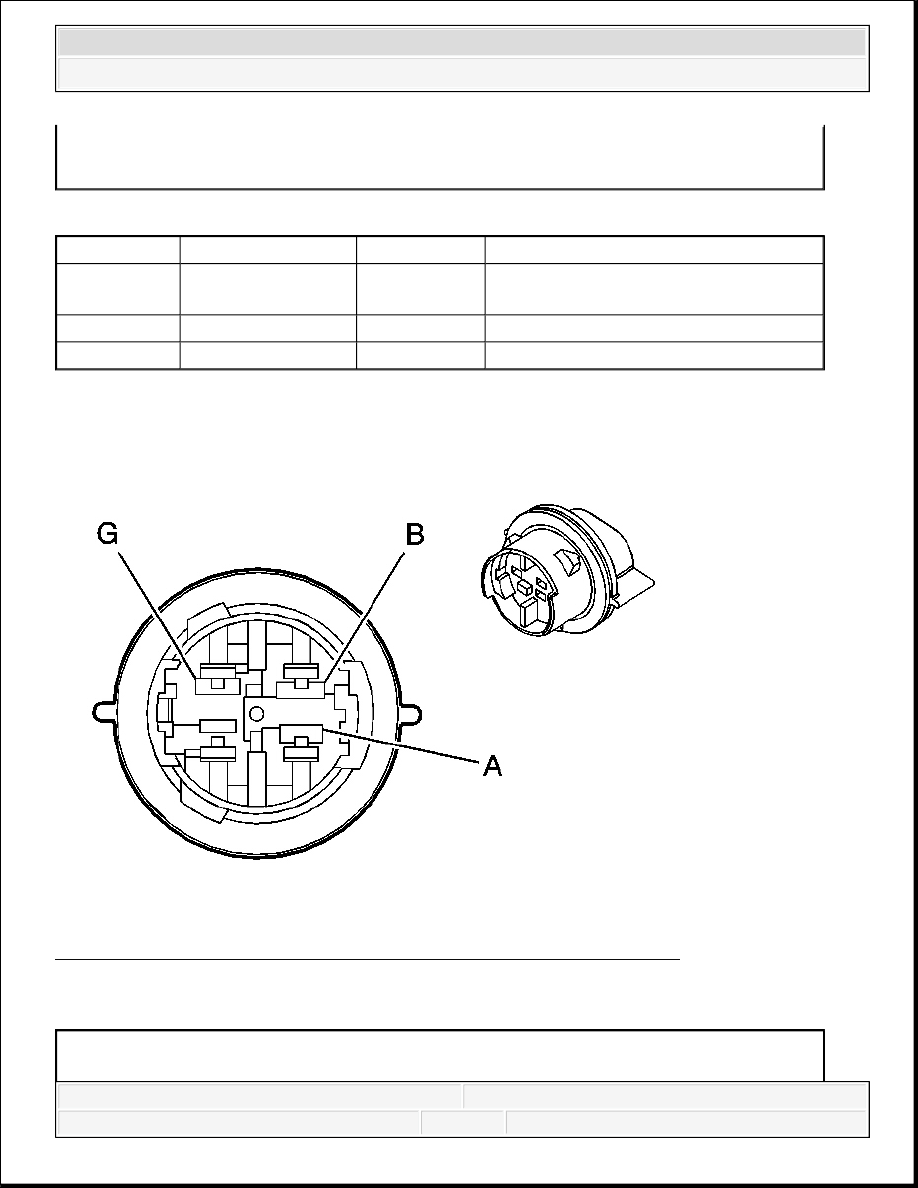

Fig. 86: Turn Signal Lamp - Left Rear (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Turn Signal Lamp - Left Rear (Export) Connector Parts Information

Core/Insulation Crimp: See Terminal Repair Kit

Release Tool/Test Probe: See Terminal Repair Kit

Pin

Wire Color

Circuit No.

Function

A

D-BU

15

Right Turn Signal Lamp Supply
Voltage

B

-

-

Not Used

G

BK

850

Ground

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



Turn Signal Lamp - Left Rear (Export) Connector Terminal Identification

Turn Signal Lamp - Right Rear (Export)

OEM: 16530671

Service: Not Serviced

Description: 3-Way F Lamp Socket (D-GY)


Terminal Part Information

Terminal/Tray: See Terminal Repair Kit

Core/Insulation Crimp: See Terminal Repair Kit

Release Tool/Test Probe: See Terminal Repair Kit

Pin

Wire Color

Circuit No.

Function

A

YE

618

Left Rear Turn Signal Lamp Supply
Voltage

B

-

-

Not Used

G

BK

1450

Ground



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Lighting - H3



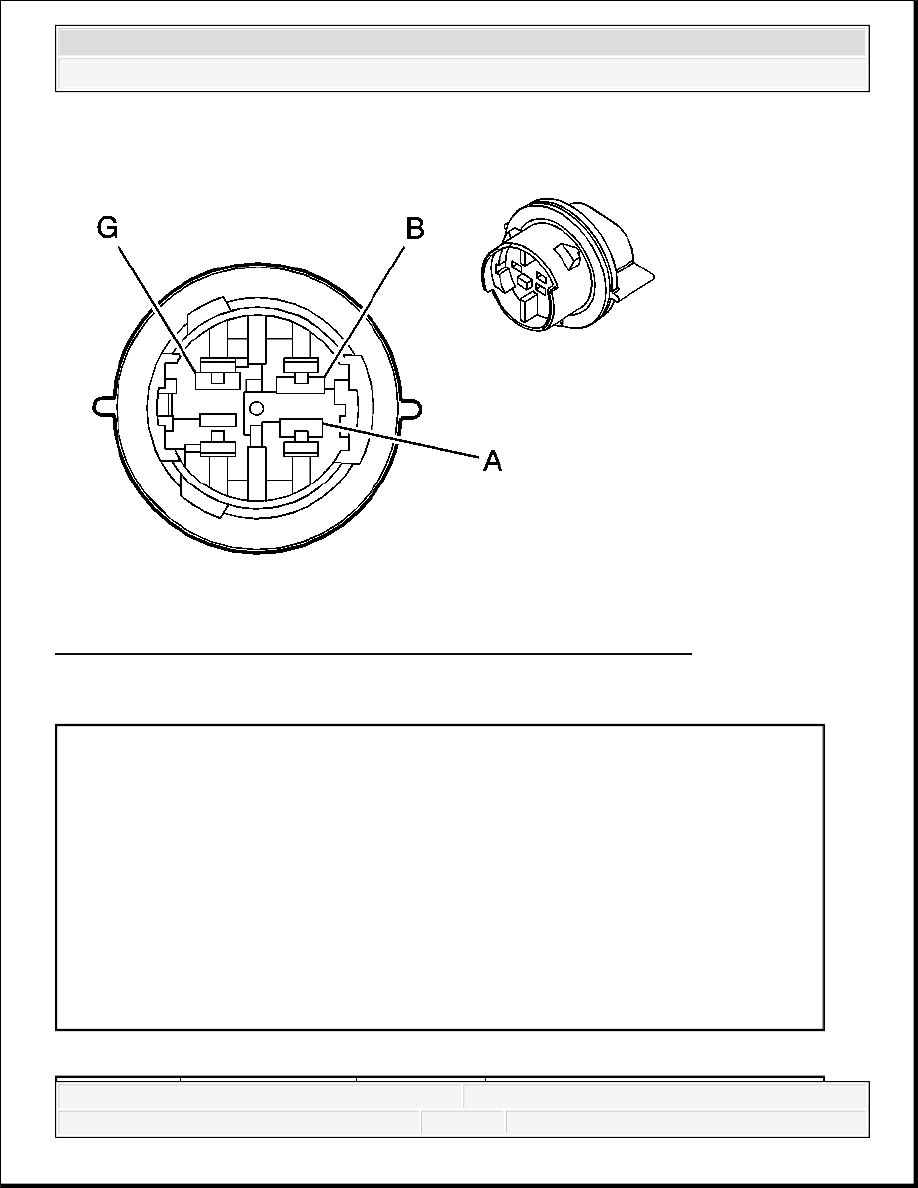

Fig. 87: Turn Signal Lamp - Right Rear (Export) Connector End View
Courtesy of GENERAL MOTORS CORP.

Turn Signal Lamp - Right Rear (Export) Connector Parts Information

Turn Signal Lamp - Right Rear (Export) Connector Terminal Identification

Connector Part Information

OEM: 16530671

Service: See Catalog

Description: 3-Way F Lamp Socket (D-GY)


Terminal Part Information

Terminal/Tray: See Terminal Repair Kit

Core/Insulation Crimp: See Terminal Repair Kit

Release Tool/Test Probe: See Terminal Repair Kit
