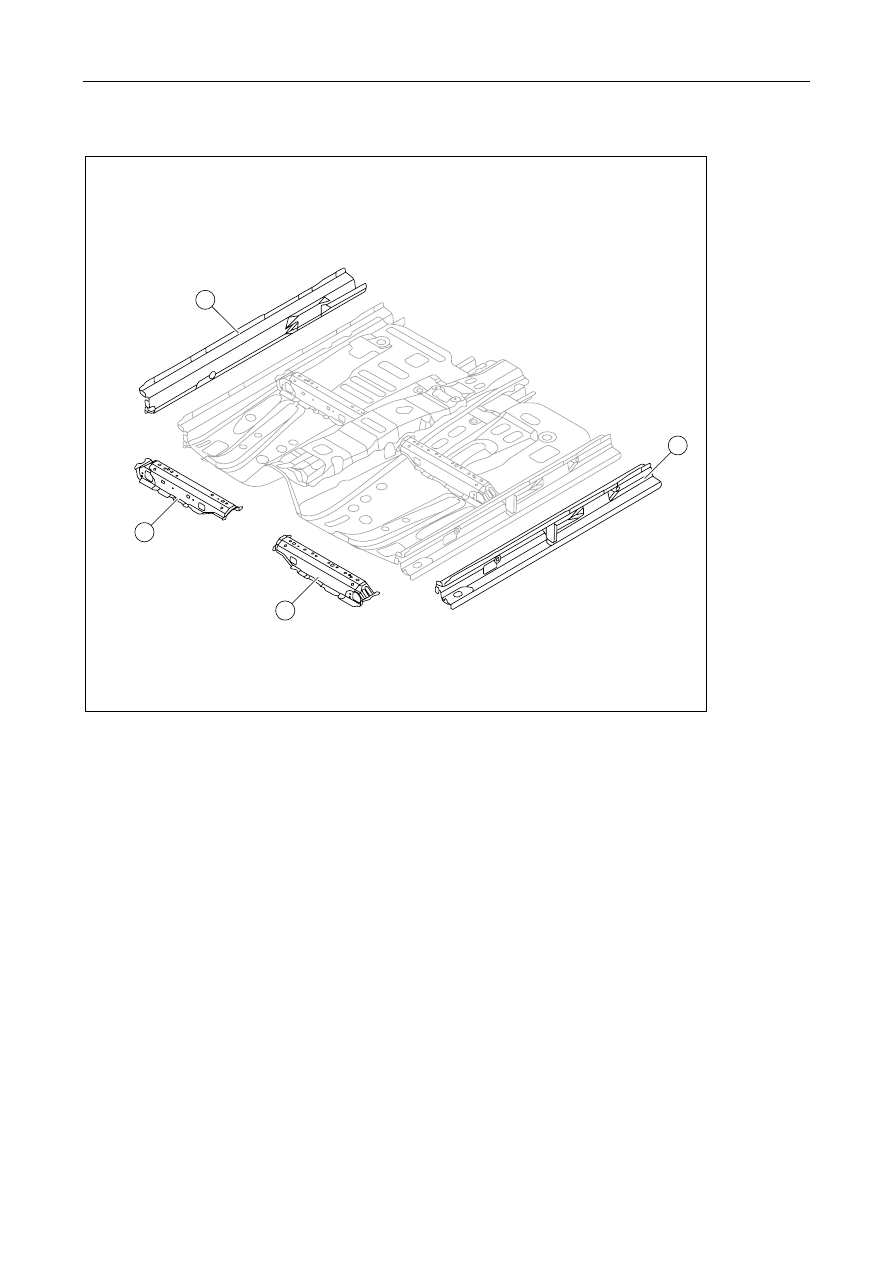

12.12.3.2 Front Floor



1

1

2

2

NL12-0003b



Legend



1.  Inner plate assembly of lower boundary beam

of left/right door frames

2.  Front Seat (LH/RH) Mounting Cross Beam

Assembly



2815






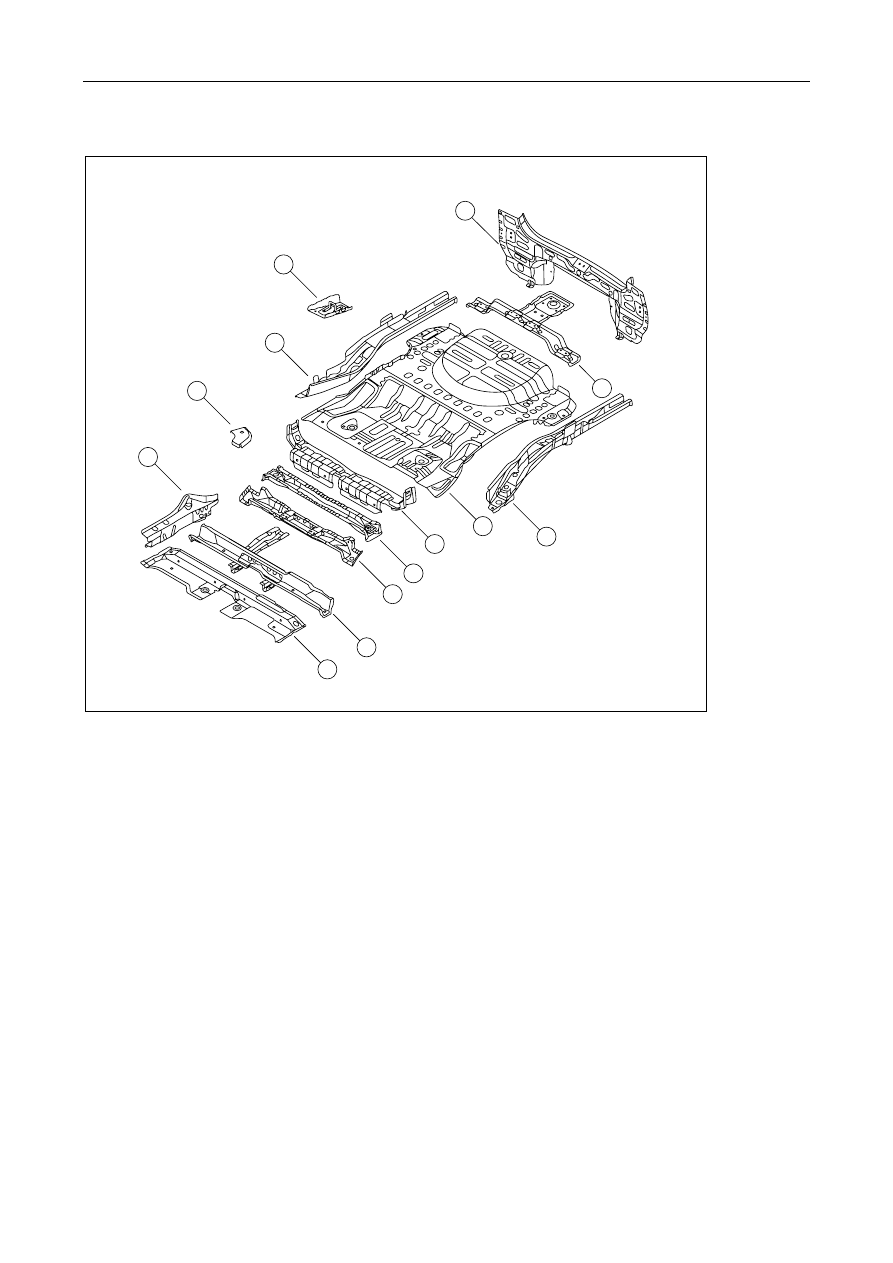

12.12.3.3 Rear floor of body

5

4

3

2

1

13

12

11

10

9

8

7

6

NL12-0004b



Legend

1.  Front connecting plate assembly of right

longitudinal beam

2.   Middle row seat right middle reinforced plate

assembly

3.  Rear floor right side longitudinal beam

4.    Right buckle assembly for intermediate seat

5.    Rear wall internal panel assembly

6.    Standby tire mounting beam assembly.

7.  Rear floor left side longitudinal beam

8.    Rear floor body assembly

9.      Upper cross beam assembly of rear floor

10.   Rear cross beam assembly of rear floor

11.  Rear cross beam assembly of middle row seat

12.   Intermediate seat front cross beam assembly

13.   Middle row seat floor assembly.

2816




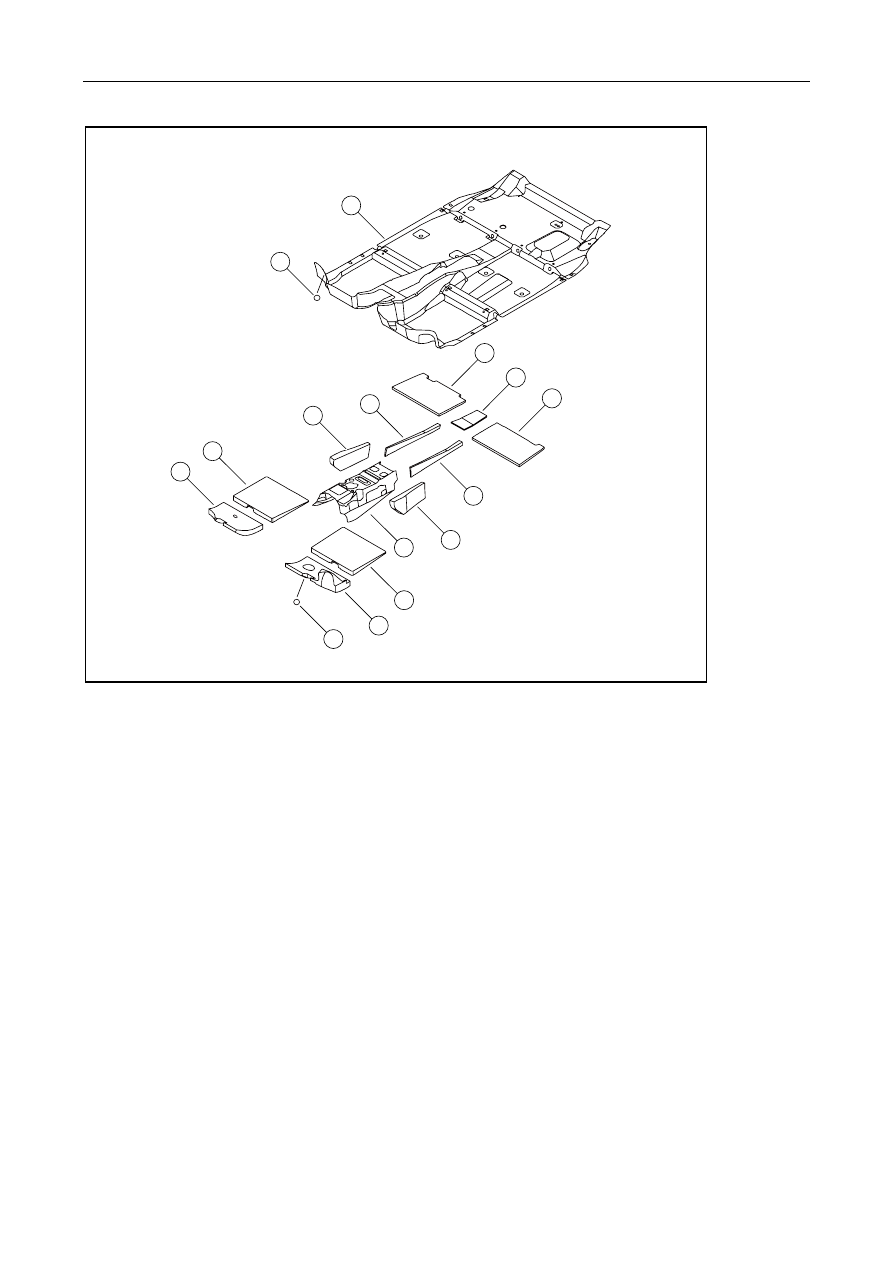

12.12.3.4 Heating insulation cushion of floor

3

4

5

6

1

2

7

8

9

10

11

12

13

14

15

NL12-0005b



Legend

1.   E -buckle

2.   Rug

3.    Left leg rest plate

4.    Front floor left front sound insulation pad.

5.    Front right soundproof pad for center channel

6.    Back right carpet soundproof pad

7.  Right rear tappet sound insulation cushion

8.    Intermediate sound insulation cushion of center

channel

9.  Left rear tappet sound insulation cushion

10.   Left rear side carpet sound insulating pad

11.   Found insulating cushion of center channel

12.



Sound insulation cushion of auxiliary
instrument panel

13.   Front floor left front sound insulation pad.

14.   Driver's right foot pad.

15.  Telescopic buckle.

2817




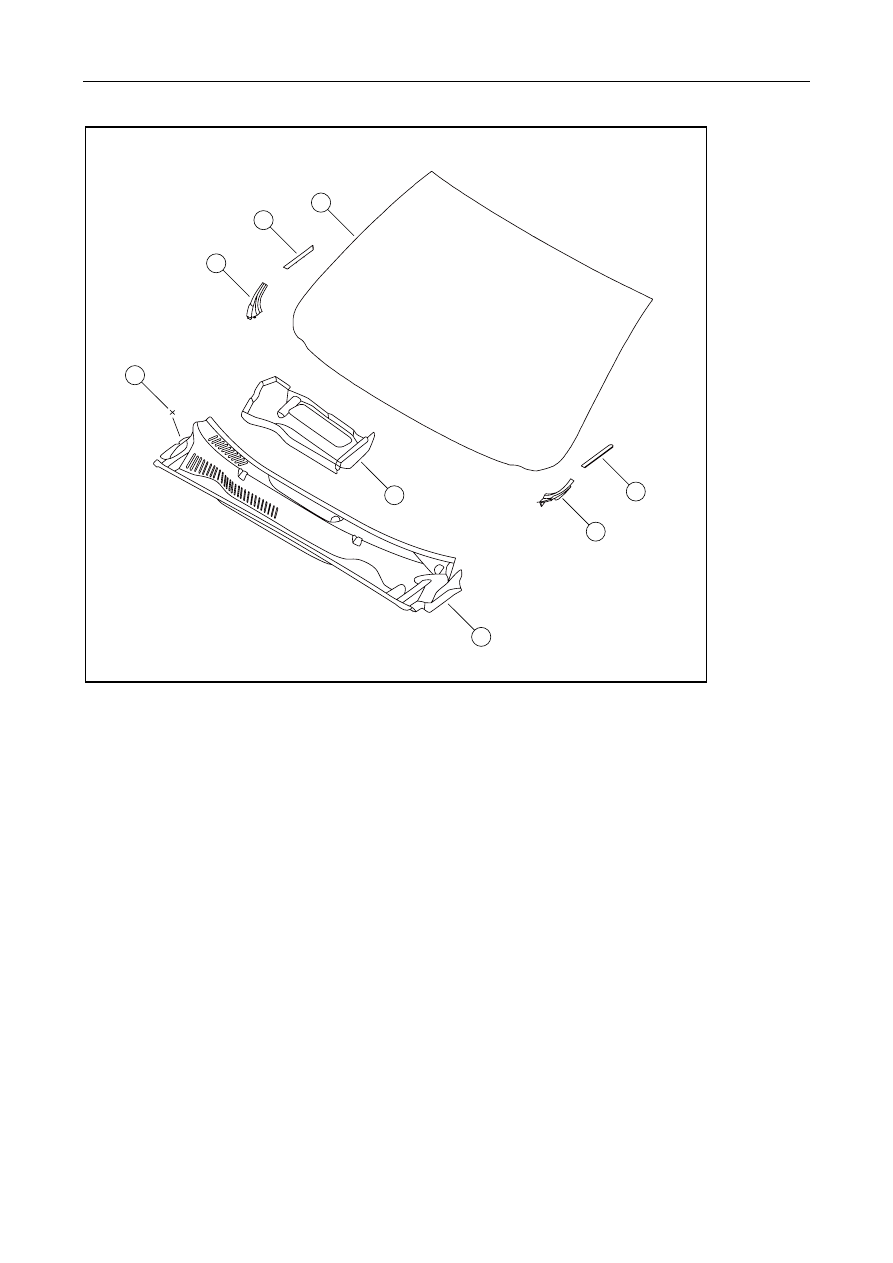

12.12.3.5 Front windshield

4

3

2

1

7

8

6

5

NL12-0006b



Legend

1.    Recessed hexagon headed Philips bolt and flat

washer combination parts.

2.    Right angle trimming of vent cover plate

3.    Left vent cover plate side sealing strip

4.   Windshield assembly

5.  Side sealing strip of left venting cover plate

6.    Ventilation hood plate angle rib

7.    Ventilation hood plate air inlet panel assembly

8.    Ventilation hood plate assembly.

2818
