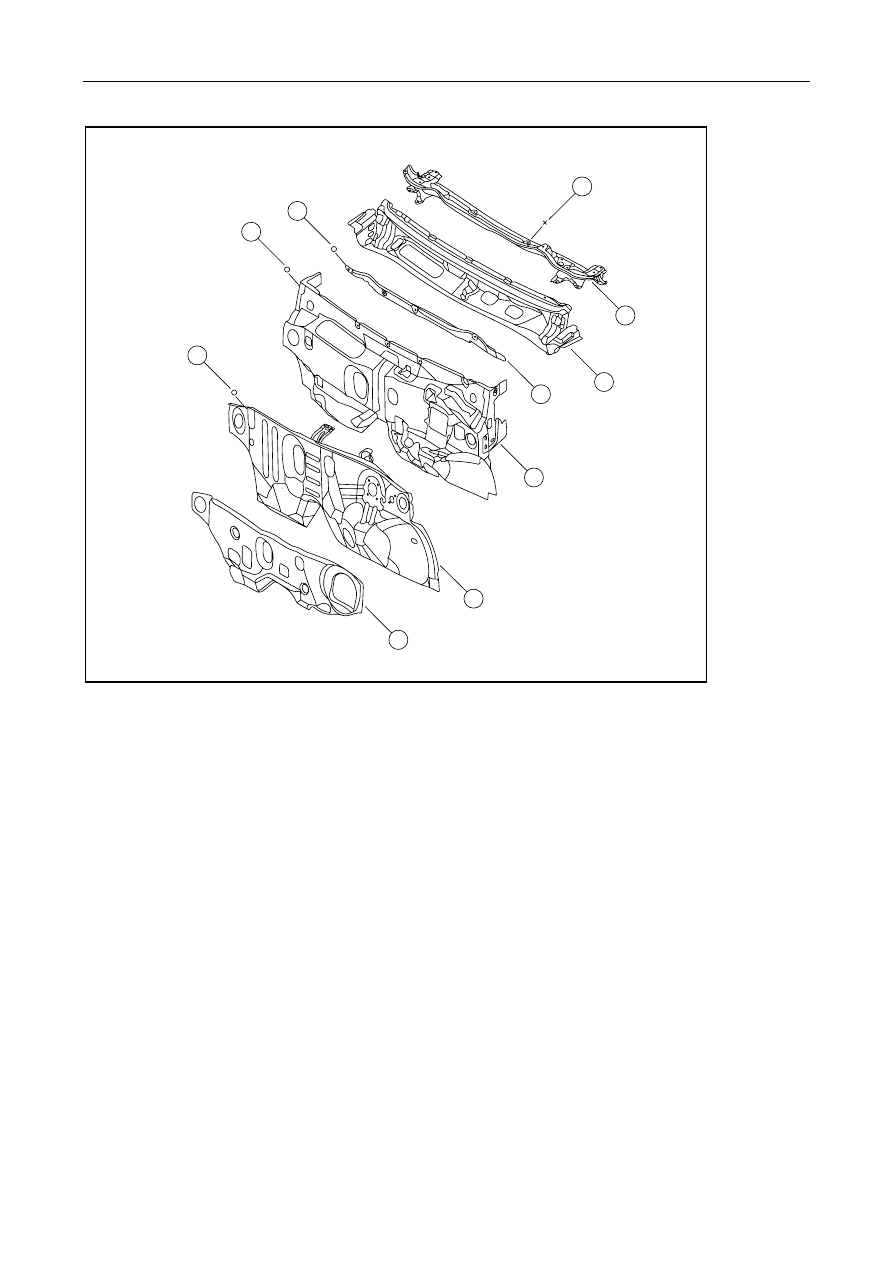

12.12.3.6 Front Panel

1

2

3

4

10

9

8

7

6

5

NL12-0007b



Legend

1.   Plastic nut

2.   Plastic nut

3.   Plastic nut

4.    Hexagonal flange bolt

5.  Water-conducting main board assembly of

front cabin

6.    The upper part assembly of front frame

7.  Front compartment water diverting plate

thermal insulation pad

8.  Front wall sound insulation cushion

9.    Front wall lower main board assembly

10.  Heating insulation cushion of front wall outer

plate

2819




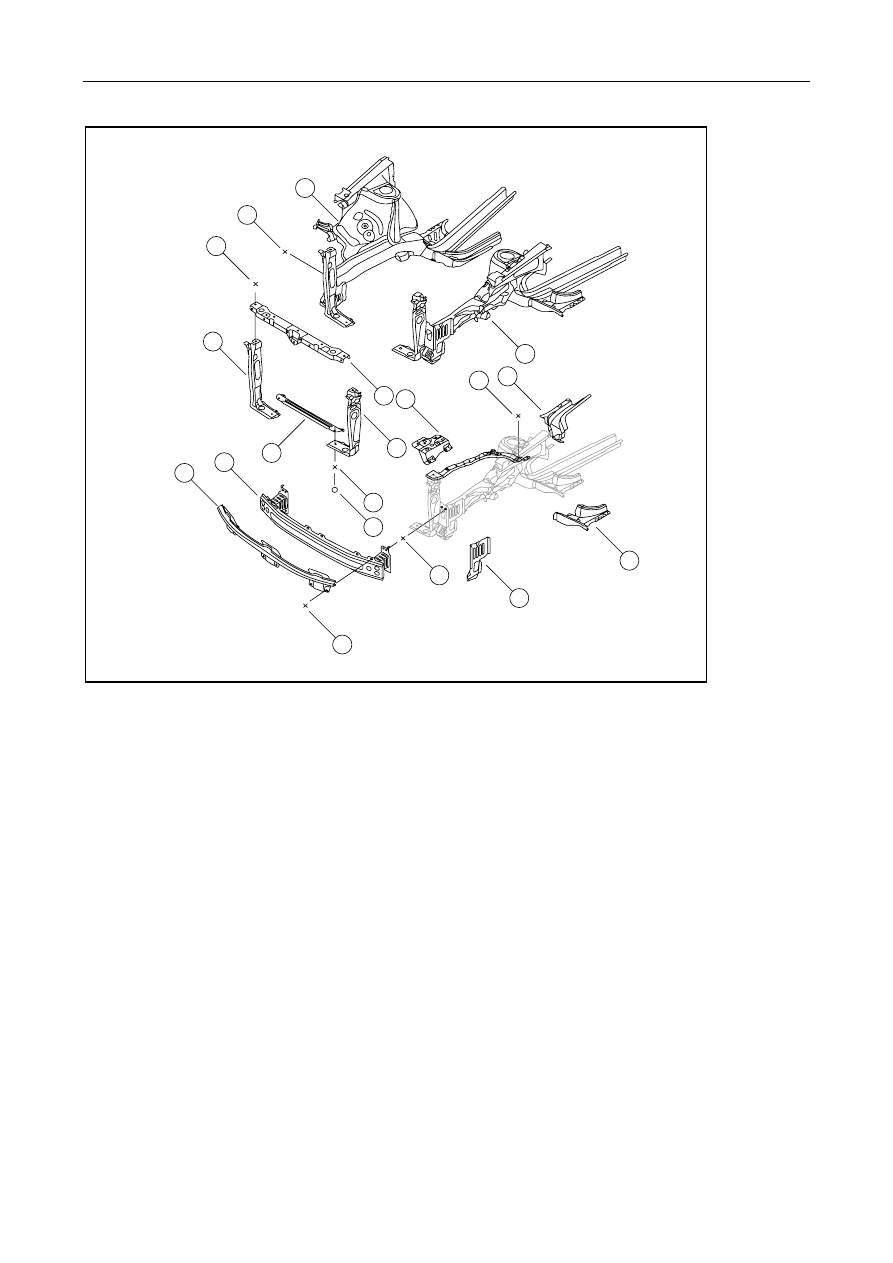

12.12.3.7 Engine cabin

8

7

6

4

3

2

1

14

15

13

16

18

19

17

12

11

10

9

5

NL12-0008b



Legend

1.    Radiator left vertical column assembly.

2.    Hexagonal flange bolt

3.    Hexagonal flange bolt

4.  Left longitudinal beam assembly

5.  Right longitudinal beam assembly

6.  Right longeron side wall limiting plate

assembly

7.    Hexagonal flange bolt

8.   Accumulator carrier assembly

9.  Upper cross beam assembly of radiator

10.   Right vertical column assembly of radiator.

11.   Hexagonal flange bolt

12.   Flat washer

13.   Lower horizontal beam of radiator.

14.   Front horizontal beam lower assembly.

15.   Front horizontal beam upper assembly.

16.   Hexagon flange bolt and plain washer assy.

17.   Hexagon flange bolt and plain washer assy.

18.  Front stage side plate of left front longitudinal

beam

19.  Side wall limiting support of left longitudinal

beam

2820




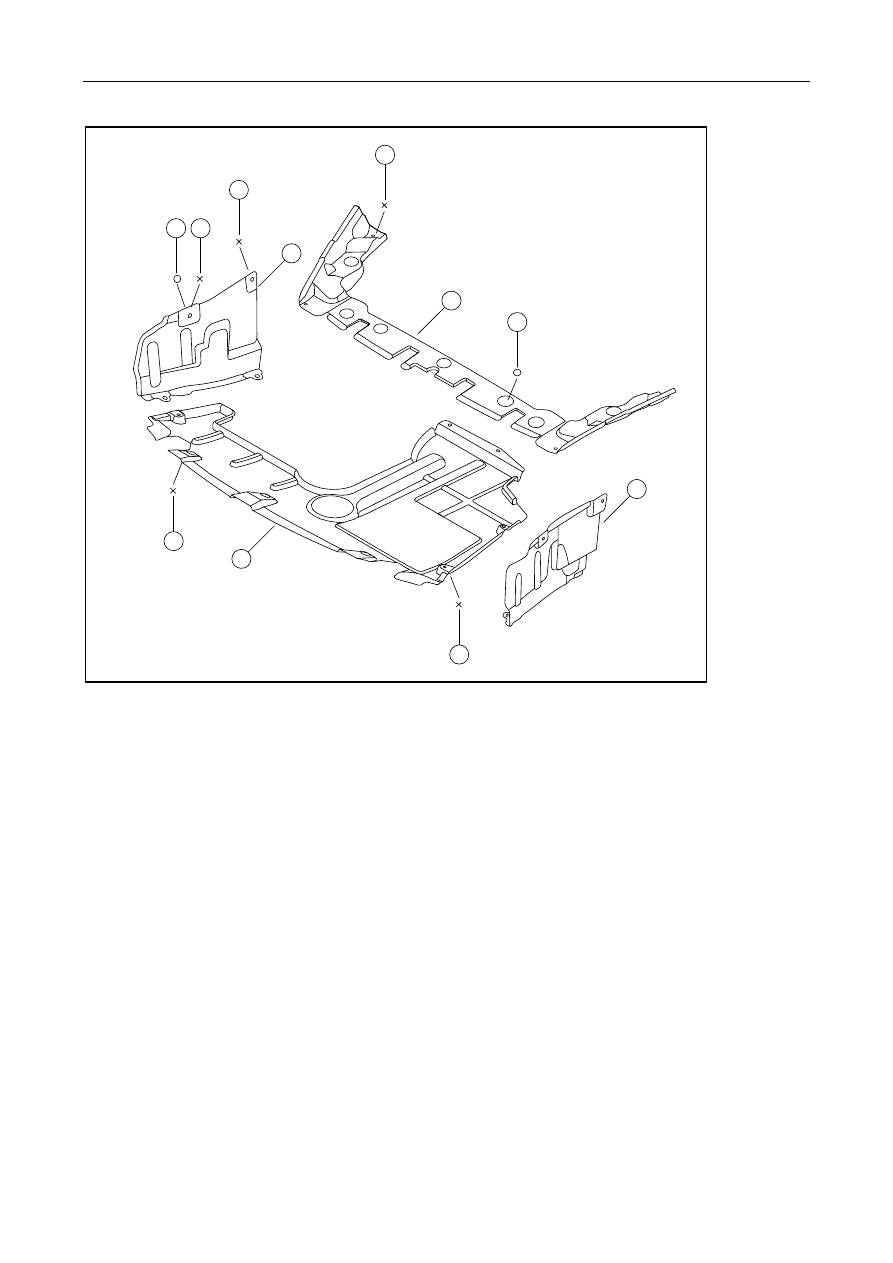

12.12.3.8 Install the engine bottom guard plate

1 2

3

5

7

9

11

4

6

8

10

NL12-0009b



Legend

1.    Closed setting-in plastic nut

2.    Cross recessed cavity hexagon head

self-tapping screw and big flat washer assembly

3.    Recessed hexagon headed Philips bolt and flat

washer combination parts.

4.    Left protective plate of the engine.

5.    Recessed hexagon headed Philips bolt and flat

washer combination parts.

6.    Trim panel above the front bumper.

7.   J-shape buckles

8.  Engine right guard plate

9.    Recessed hexagon headed Philips bolt and flat

washer combination parts.

10.   Engine button guard plate

11.   Recessed hexagon headed Philips bolt and flat

washer combination parts.

2821




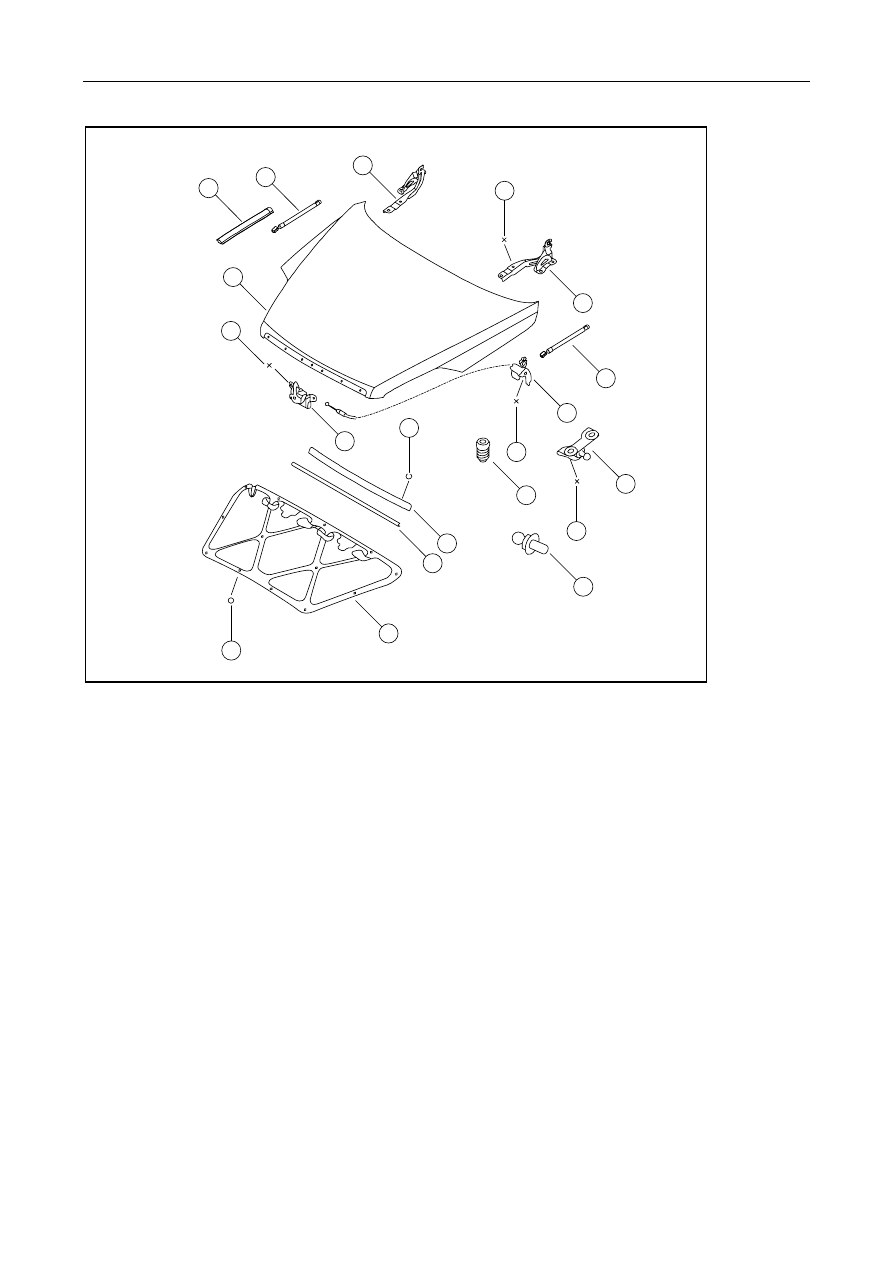

12.12.3.9 Engine hood

6

12

10

19

14

5

4

3

2

1

7

8

9

20

18

11

17

13

16

15

NL12-0010b



Legend

1.    Hexagon flange bolt – large series - thin bar

2.    Engine hood body assembly.

3.  Engine compartment left side sealing strip

assembly

4.    Engine hood air spring assembly

5.    Engine hood left hinge assembly

6.    Hexagonal flange bolt

7.    Engine hood right hinge assembly

8.    Engine hood air spring assembly

9.    Engine hood handle and control cable assembly

10.   Hexagonal flange bolt

11.   Bumper block φ15×35

12.   Hexagon flange nuts

13.   Engine hood lock assembly.

14.   E -buckle

15.   Hood Sound Insulation Pad

16.   Sealing strip on the top of grille.

17.   Engine hood trimming strip assembly

18.   Air spring ball head bolt.

19.   Hexagon head bolt and flat washer combination

part

20.   Connecting part of gas spring

2822
