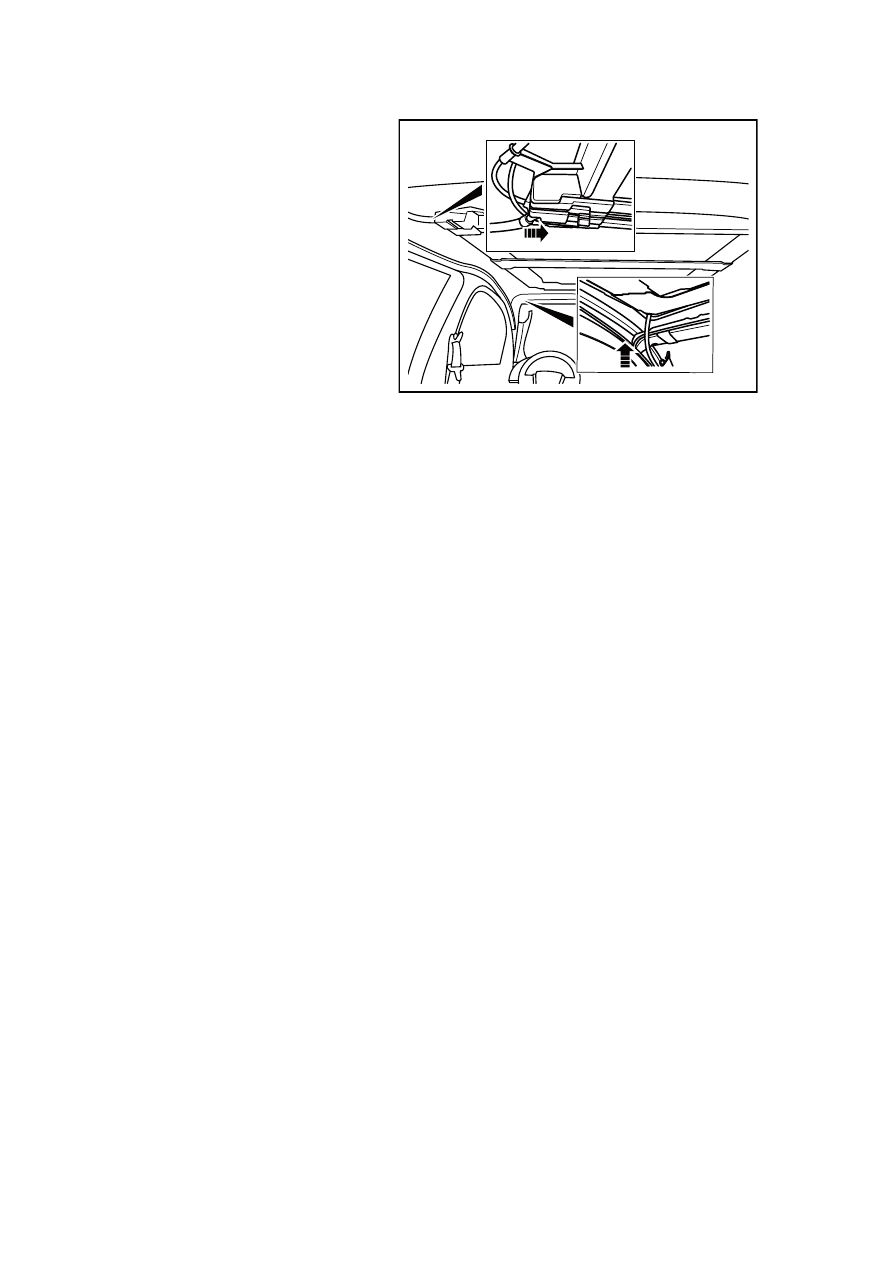

5.  Install the front and rear drain

pipes of sunroof.

6.  Install the sunroof motor.

7.  Install the sunroof glass.

8.  Connect the battery negative

cable.

NL11-0187b



2419



11.8.8.5 Sunroof visor replacement

Dismantlement procedure

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1
disconnection and connection
procedures of battery cable in
vehicle maintenance manual.

2.  Disassemble the sunroof glass,

regfer to 11.8.8.1 replacement of
sunroof glass.

3.  Dismantle the sunroof frames,

refer to 11.8.8.4 replacement of
sunroof frames.

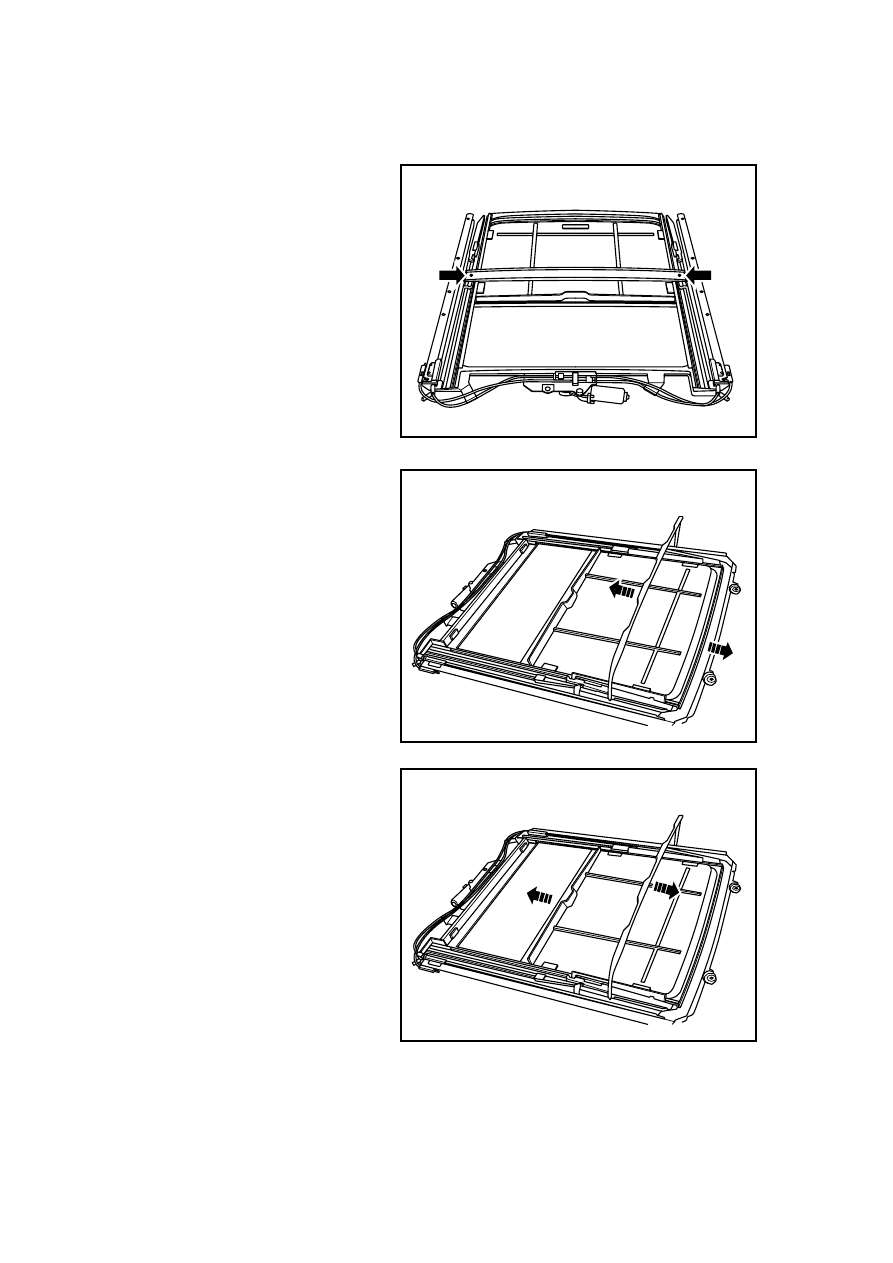

4. Disassemble

the

drain-tanks.

NL11-0188b

5.  Disassemble the back rolling-over

check rod of sunroof visor. Pull
out the visor.

NL11-0189b

Installation procedure:

1.  Install the sun visor and turn

down the check rod of sunroof
visor.

NL11-0190b

2420

2.  Install the brackets of sunroof

visor.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

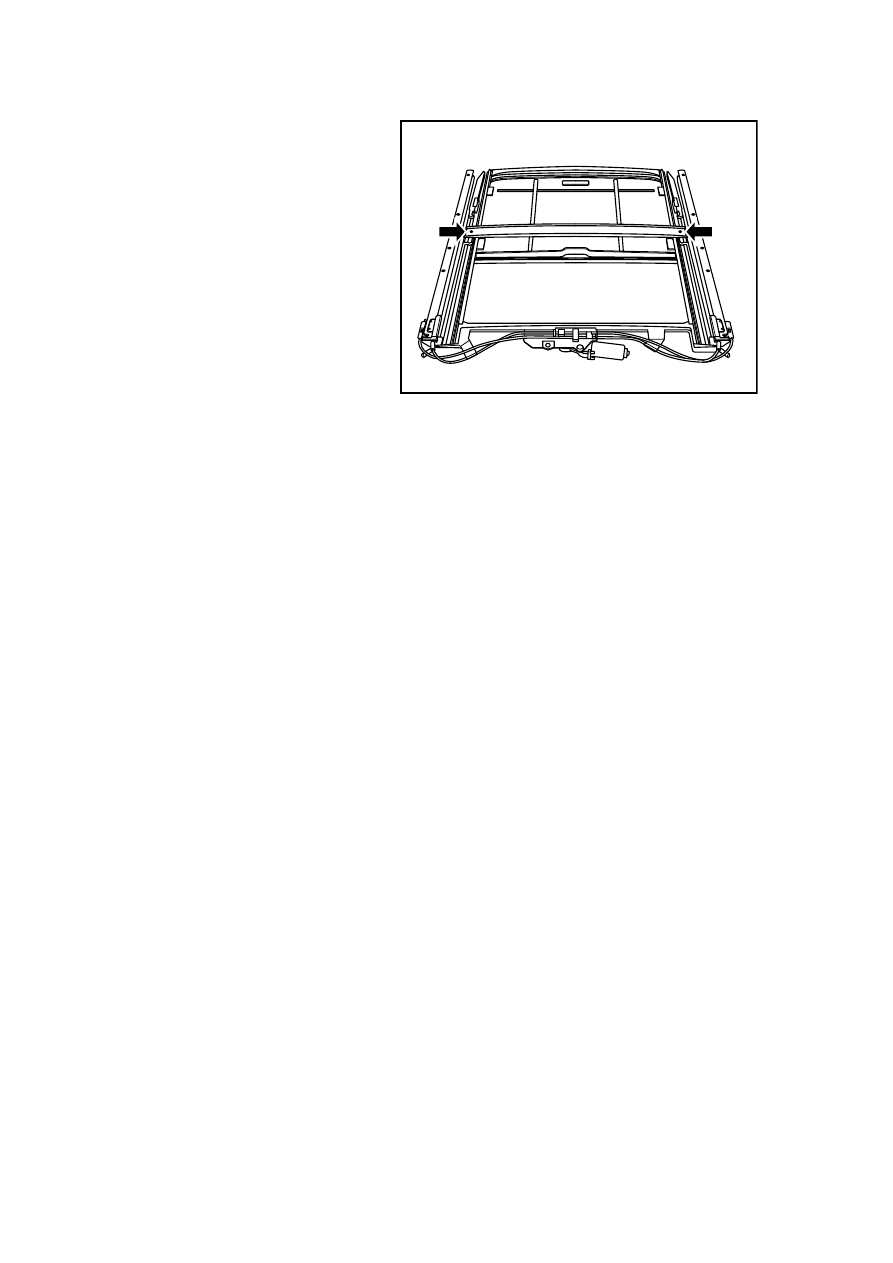

3. Install

the

drain-tanks.

4.  Install the sunroof glass.

5.  Connect the battery negative

electrode cable.

NL11-0188b

2421



11.9 Central control door lock

11.9.1 Specification

11.9.1.1 Fastener specifications

Torque range

Fastener name

Model

Metric (N.m)

English system

(lb-ft)

Fixing bolt of left front door lock

assembly

M6×16 7-9

5-7

Lock assembly fixing bolt of left

rear door

M6×16 7-9

5-7

Fixing bolt of left front door lock

seat

M8×22 18-22

13-16

Fixing bolt of left rear door lock

seal

M8×22 18-22

13-16

Back door lock base fixing bolt

M6×12

8-10

6-7

Bolt of luggage compartment

door lock catch assembly

M8×22 18-22  13-16
