Note: After installation, carry out
water leaking test. Inspect whether
there is water leaking to confirm the
correct installation.

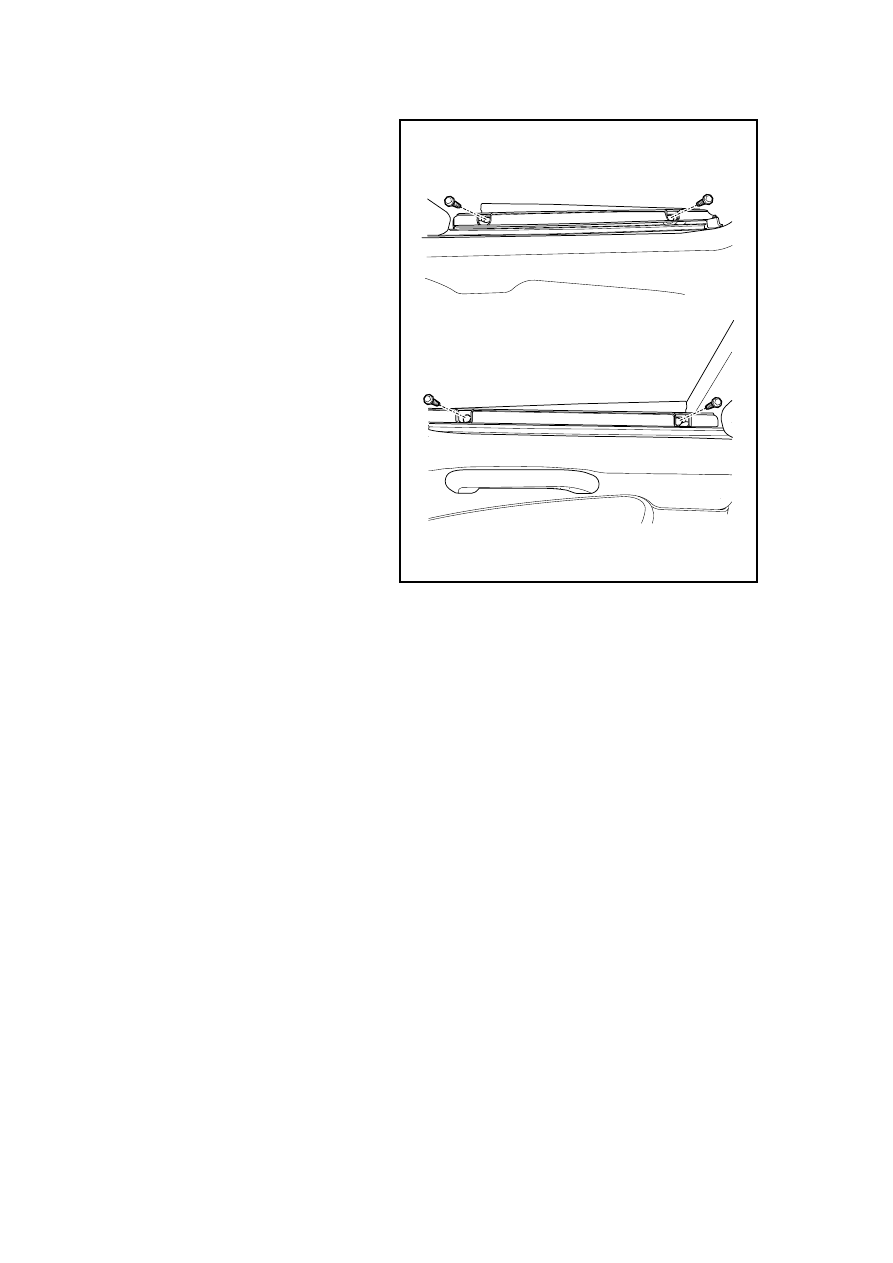

2.  Adjust the sunroof glass to make

it parallel and even with the roof
and make sure the surrounding
gaps are consistent. Tighten the
retaining bolts.

Torque: 5 Nm (Metric system) 3.7lb-ft
(English system)

NL11-0171b

2411



11.8.8.2 Replacement of sunroof motor

Dismantlement procedure

Warning: refer to" battery disconnection warning" in "warnings and notices".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1
disconnection and connection
procedures of battery cable in
vehicle maintenance manual.

2.  Disassemble the roof panel, Refer

to 12.9.1.11 replacement of roof
panel of complete vehicle
maintenance manual.

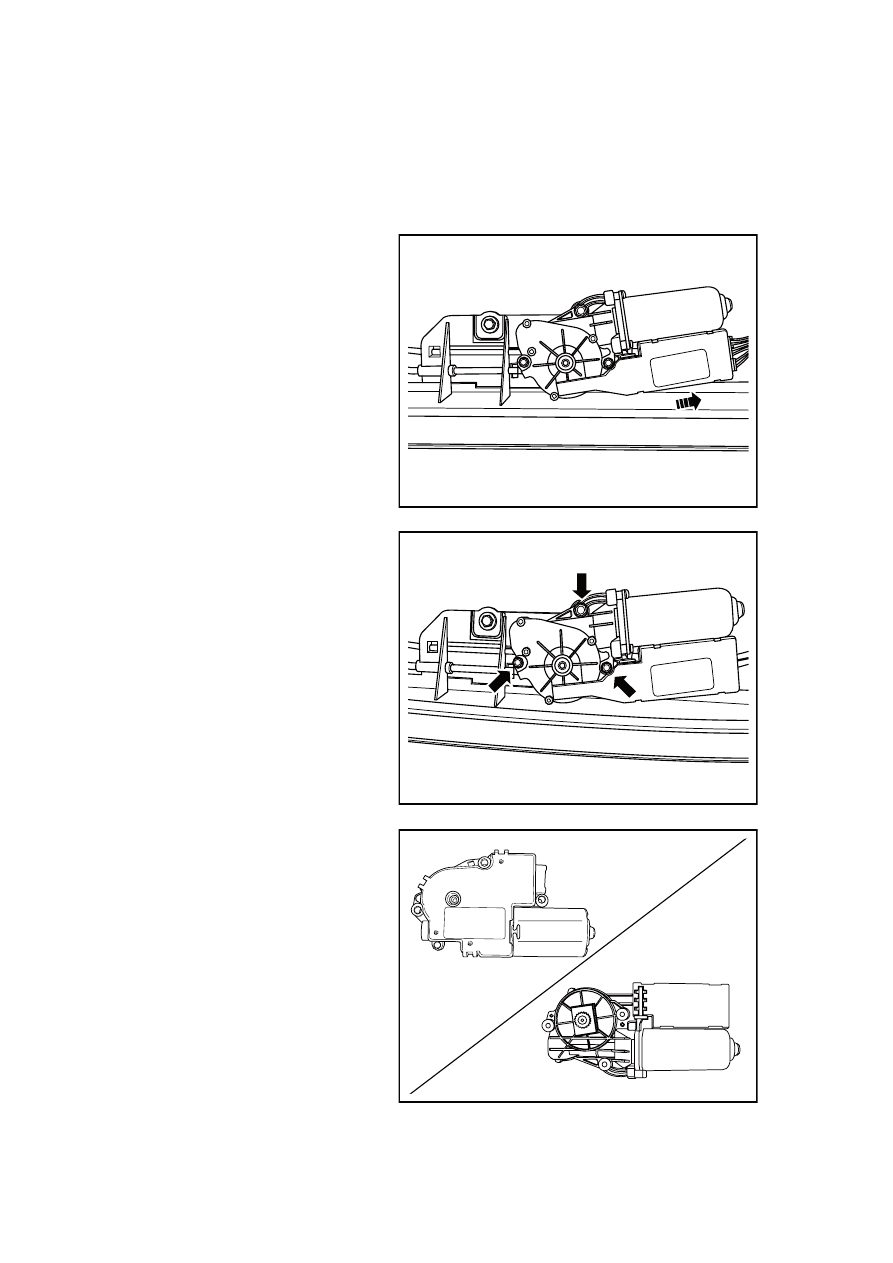

3.  Disconnect the sunroof motor

wiring harness connector.

NL11-0172b

4.  Dismantle the fixing bolts of

sunroof motor.

NL11-0173b

5. Pull downward the sunroof

motor.

Notes:

Prevent the motor gear and rack
misalignment.

NL11-0174b

2412

Installation procedure:

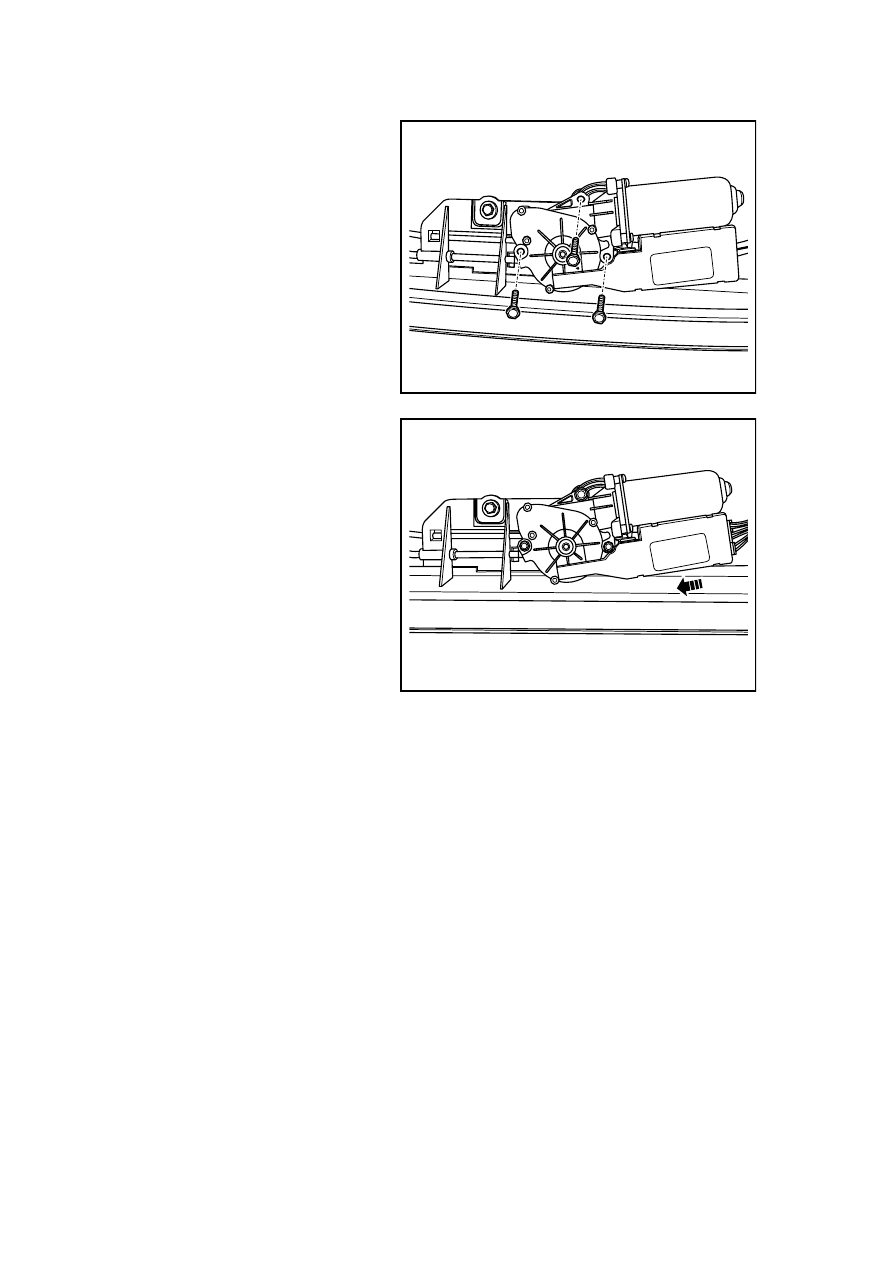

1.  Install the sunroof motor and

tighten the fixing bolts.

Torque 10N.m (Metric). 7. 4lb-ft
(English system) .

NL11-0175b

2. Connect the motor harness

connector.

3.  Install the roof panel.

4.  Connect the battery negative

cable.

NL11-0176b

2413



11.8.8.3 Replacement of sunroof switch assembly

Dismantlement procedure

Warning: refer to" battery
disconnection warning" in
"warnings and notices".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1
disconnection and connection
procedures of battery cable in
vehicle maintenance manual.

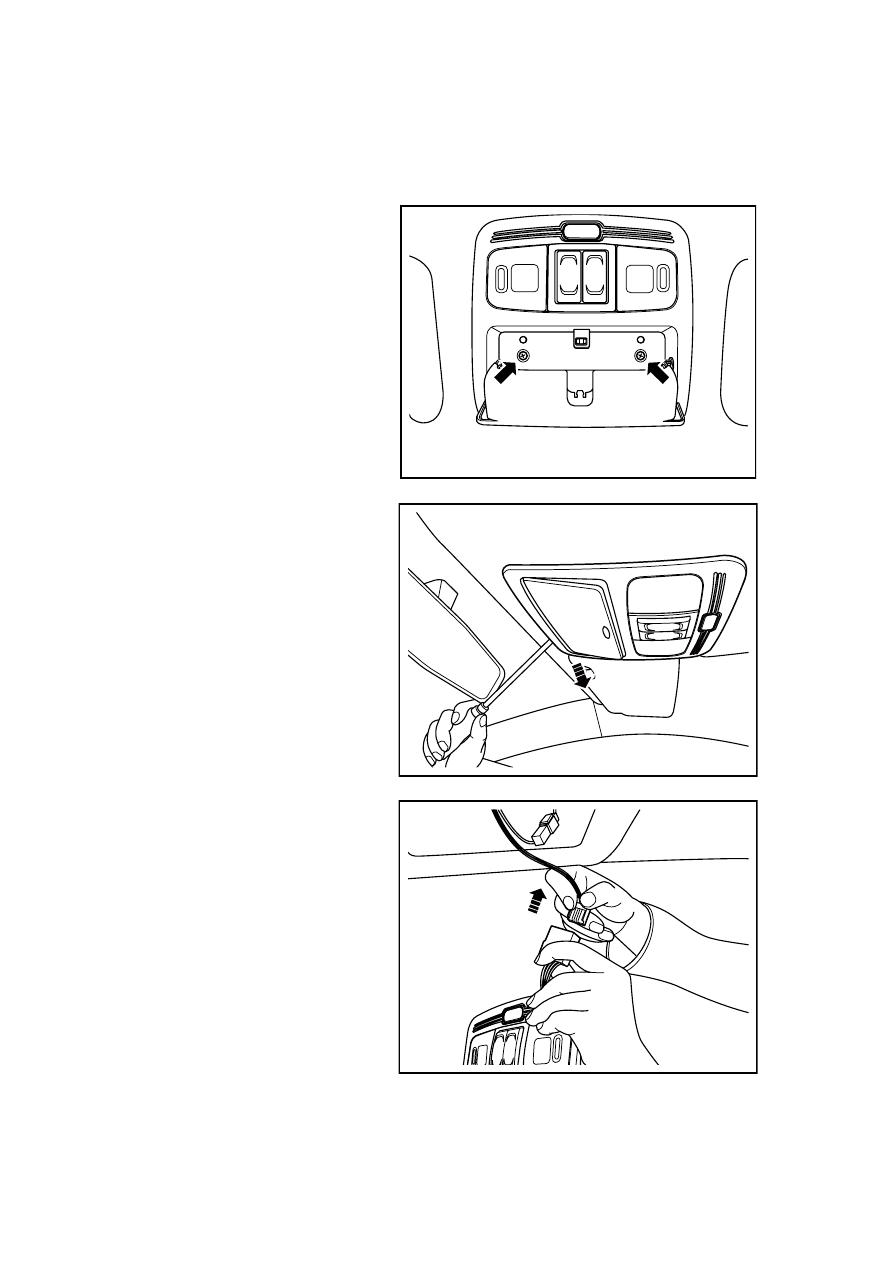

2.  Open the glasses case and

Dismantle the fixing bolts of
sunroof switch assembly.

NL11-0177b

3. Remove the sunroof switch

assembly.

NL11-0178b

4.  Disconnect the harness connector

of sunroof switch assembly, and
take out the sunroof switch
assembly.

NL11-0179b
