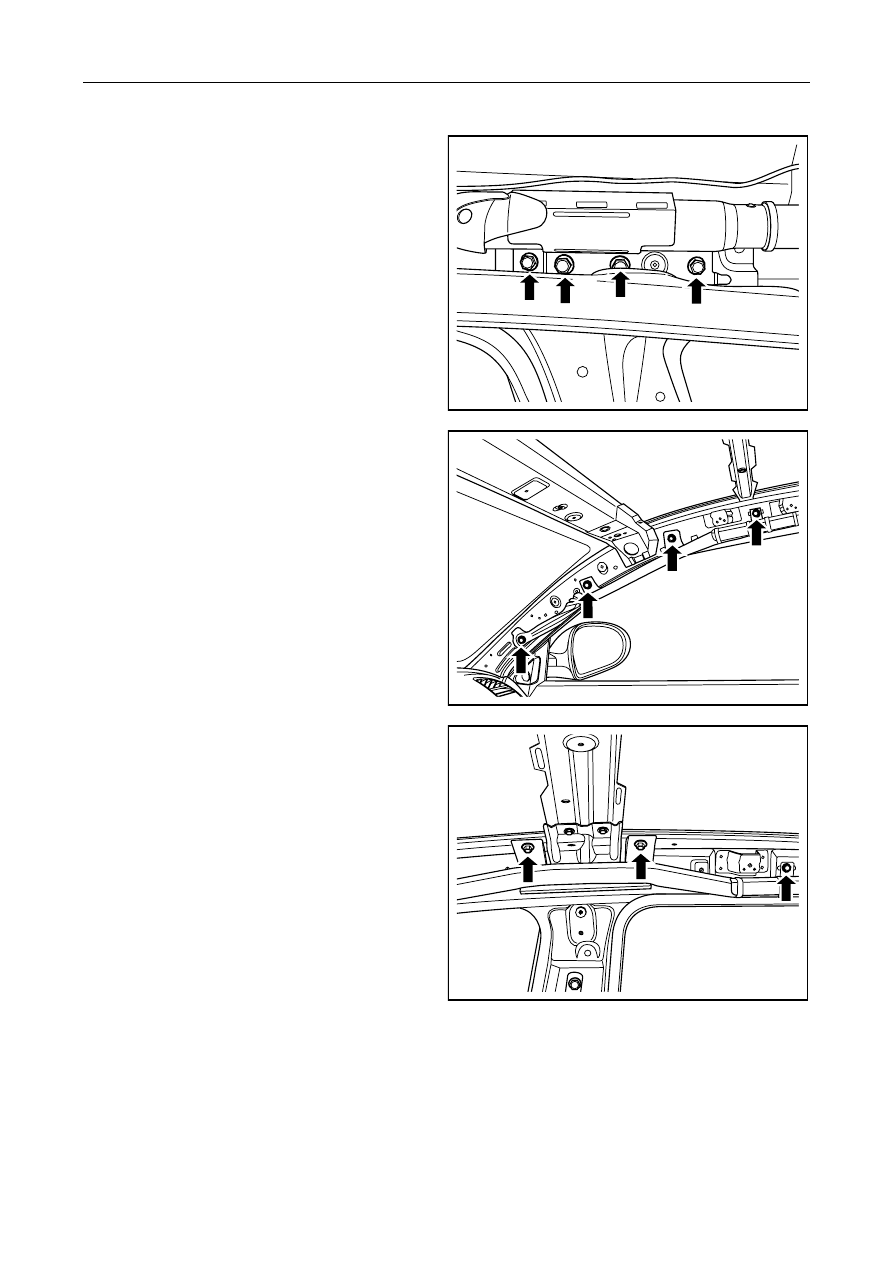

6.    Remove the rear fixing bolt for the curtain airbag

and the curtain airbag.



NL09-0022b

Installation Procedure:

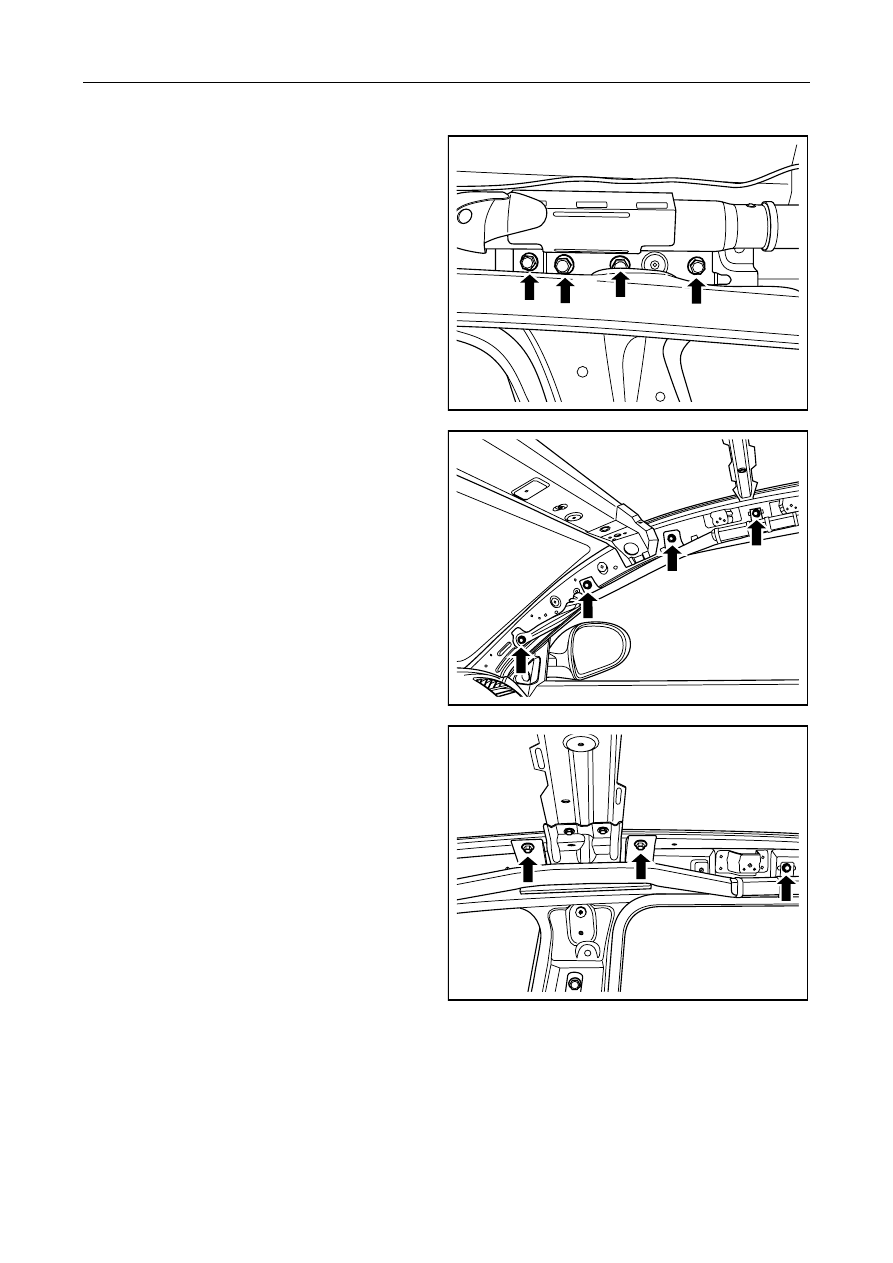

1.    Install side air curtain.

2.   Install and tighten fixing bolt on front of side air

curtain.

Torque : 9Nm (Metric) 6 . 7ft-bf(English system)



NL09-0020b

3.   Install and tighten fixing bolt in the middle of air

curtain.

Torque: 9Nm (Metric) 6 . 7ft-bf(English system)

4.    Install and tighten fixing bolt on the rear of side air

curtain.

5.   Connect the harness connector of the curtain

airbag.

6.    Install the in-vehicle roof trim panel.

7.  Connect the battery negative cable.



NL09-0021b

1847




9.2.7.6 Driver waist airbag replacement (such as equipment)

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect negative cable of battery and wait for

90s.

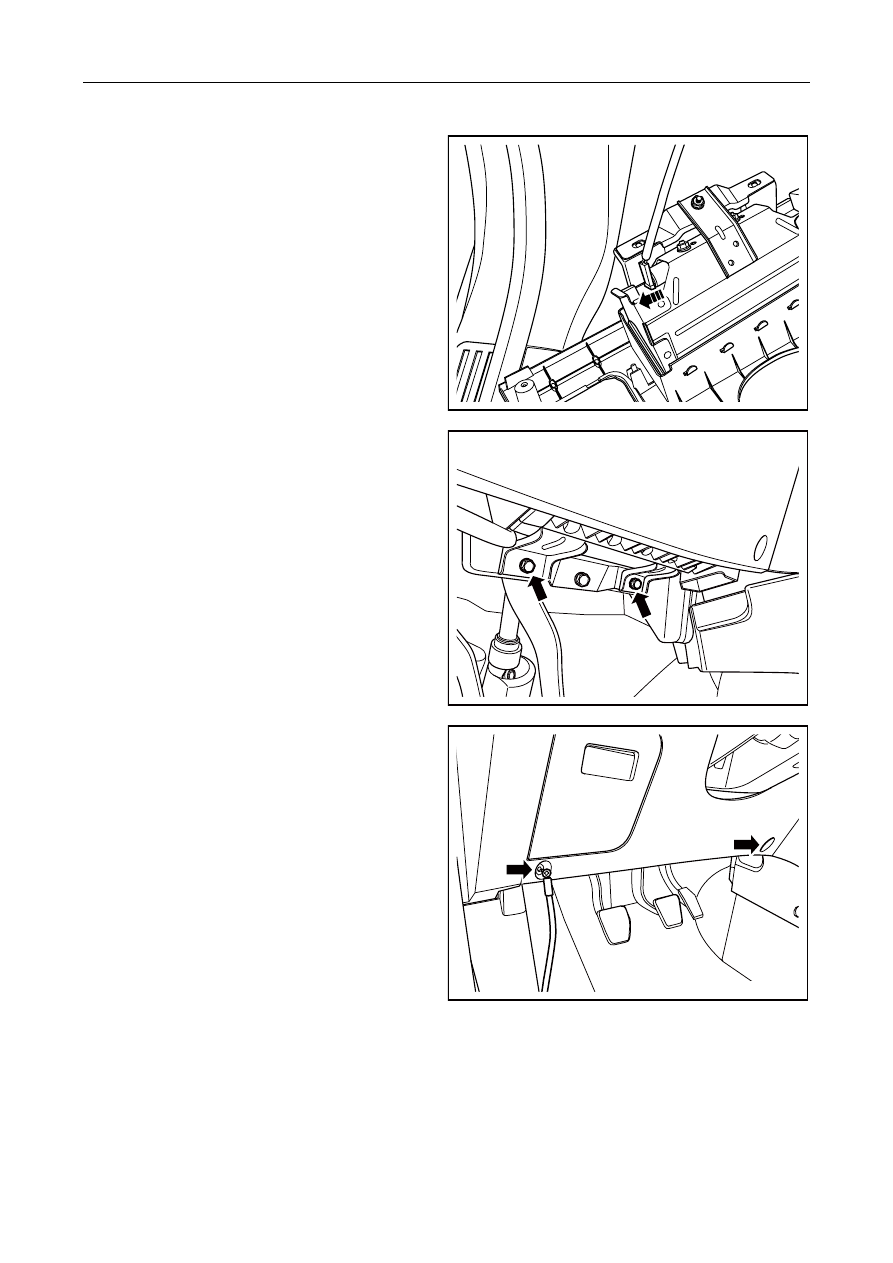

2.   Dismantle fixing screw of left lower trimming

plate of instrument panel.

NL09-0024b

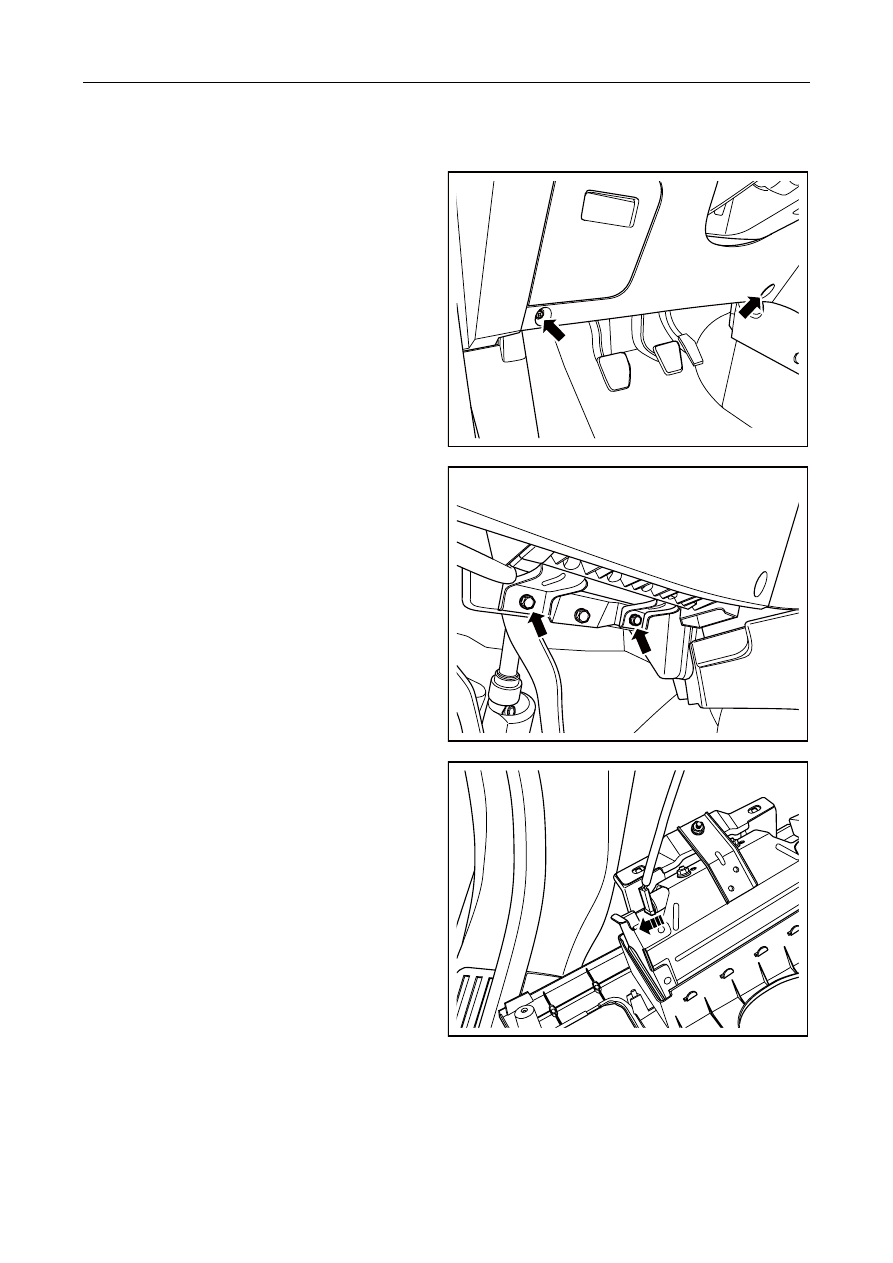

3.    Dismantle driver's side knee airbag fixing bolt.



NL09-0025b

4.   Disconnect driver's knee airbag wire harness

connector.



NL09-0026b



1848






Installation Procedure:

1. Connect to driver's knee airbag harness connector .



NL09-0026b

2.  Install and tighten fixing bolt of driver knee

airbag.

Torque: 9 Nm (Metric) 6.7 lb-ft (English system)



NL09-0025b

3.   Install and tighten fixing screw of left lower

trimming plate of instrument table.

Torque: 5 Nm (Metric) 3.7 lb-ft (English system)



NL09-0027b

1849




9.2.7.7 Front crash sensor replacement

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection and
Connection Procedures.

2.   Disconnect front impact sensor wire harness

connector.

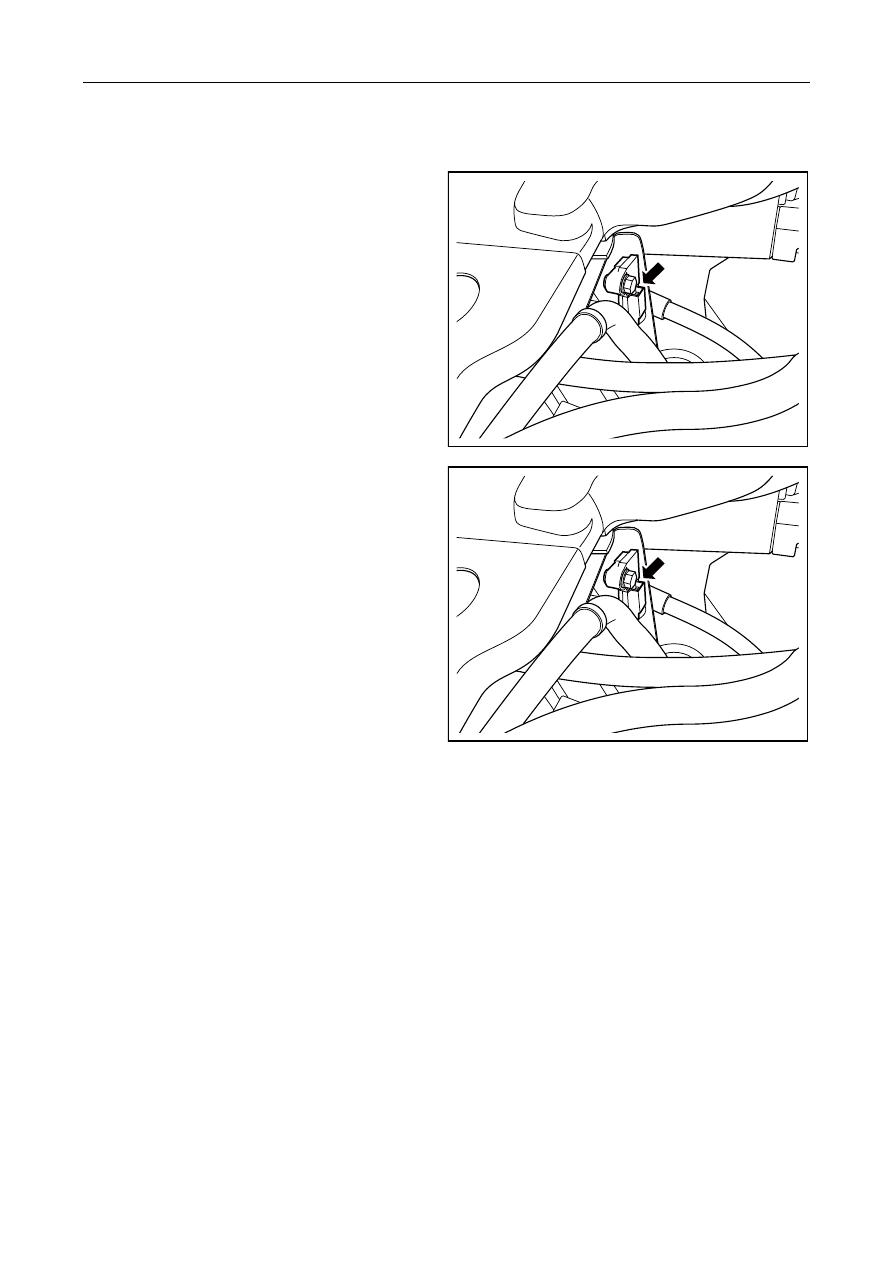

3.   Dismantle fixing bolt of front impact sensor and

take of left front impact sensor.

NL09-0028b

Installation Procedure:

1.   Install and tighten front impact sensor fixing

sensor fixing bolt.

Torque: 8Nm (Metric system) 5.9lb-ft (English system)

2.  Connect front impact sensor wire harness

connector.

3.  Connect the battery negative cable.



NL09-0028b
