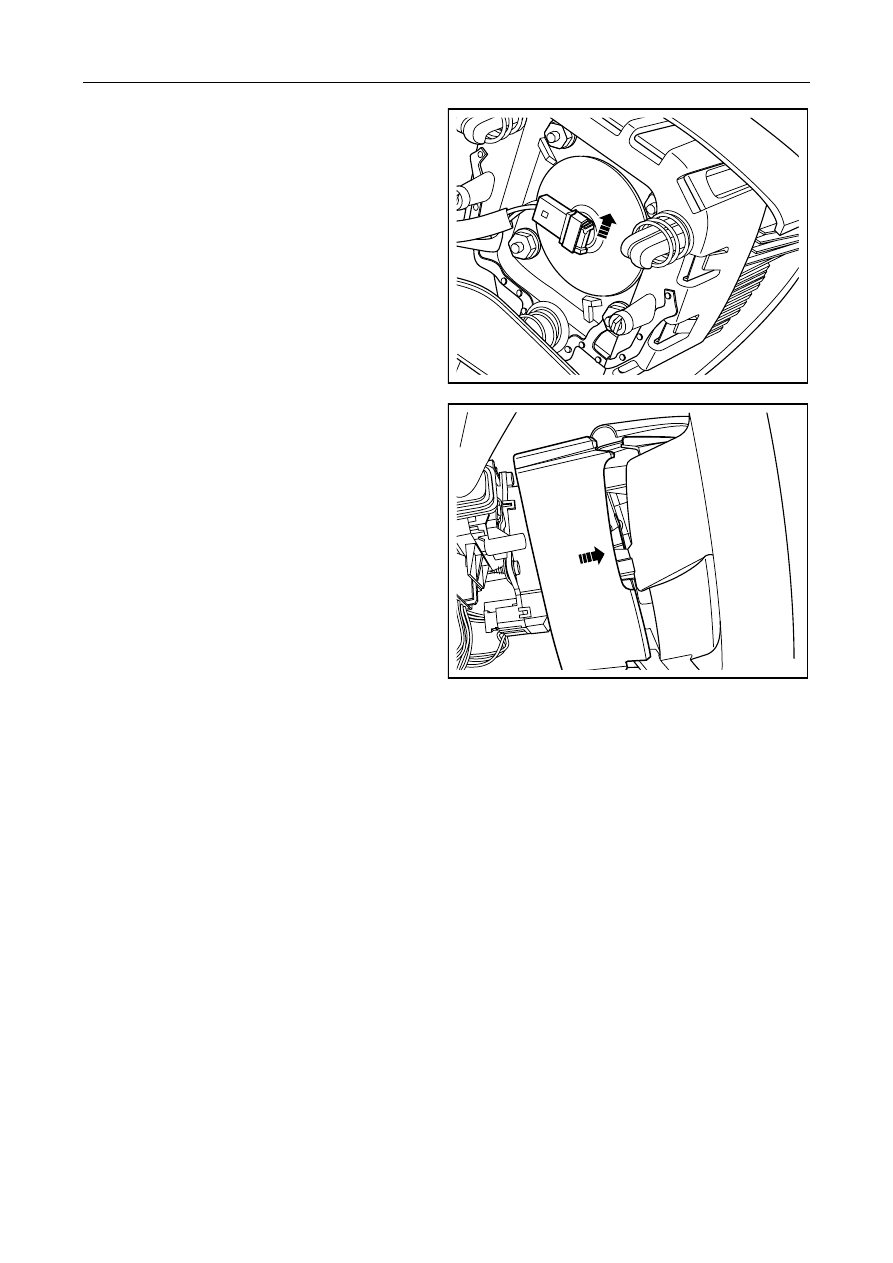

2.   Connect timer spring and driver's side safety

airbag wire harness connector.

3.  Install driver's safety airbag onto steering wheel.

NL09-0012b

4.    Close rear cover of steering wheel.

5.   Install the upper and lower steering column

fenders aprons and tighten the screws.

Torque: 3 Nm (Metric) 2 . 2 lb-ft(English system)

6.  Connect the battery negative cable.



NL09-0013b

1843




9.2.7.3 Clock spring replacement

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect negative cable of battery and wait for

90s. Refer to 2.11.8.1 Disconnection procedures
of battery cable.

2.  Adjust steering wheel to straight traveling

condition and lock it up.

3.

 Dismantle driver's side safety airbag and

disconnection procedures of battery cable.

4.  Dismantle the steering wheel. Refer to 7.3.6.3

Replacement of Steering Wheel.

NL09-0014b

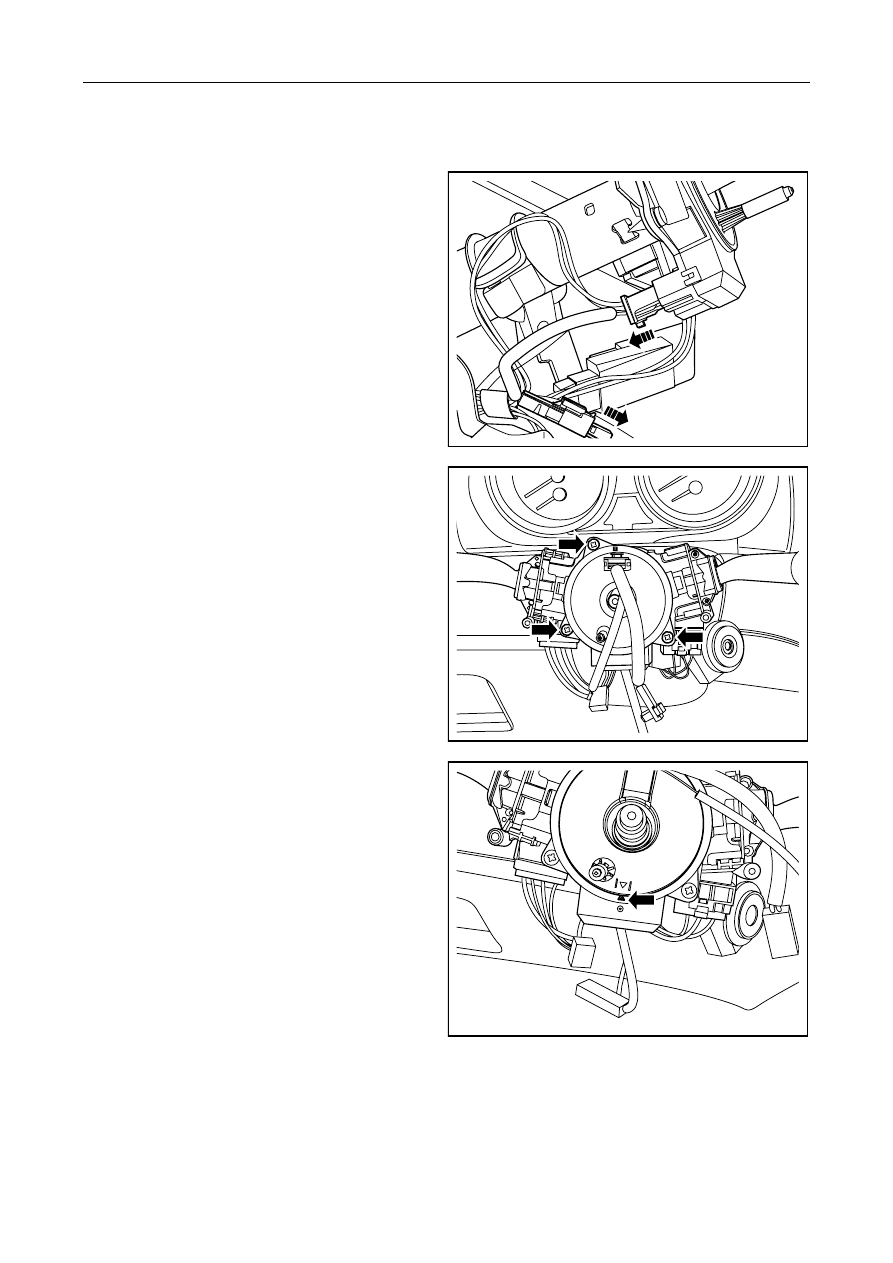

5.  Disconnect the harness connector of the clock

spring.

6.   Remove the clock spring fixing screw and clock

spring.

NL09-0015b

Installation Procedure:

1.   Install timer spring onto steering column and

tighten fixing screw.

Torque:5 Nm (Metric) 3.5 lb-ft (English system)

2.   Completely rotate timer spring in clockwise, and

then rotate 3.2 circles in reverse order to align
mark.

3.    Connect timer spring wire harness connector.

4.    Install the steering column upper and lower shield

panels.

5.  Assemble steering wheel

6.    Install the driver's side airbag.

7.  Connect the battery negative cable.

NL09-0016b

1844




9.2.7.4 Passenger side airbag replacement

Dismantlement Procedure

Warning: Refer to Warning on Battery Disconnection in Warnings and Precautions.

Warning: Refer to "Warning on Additional
Protective System" in "Warning and Precautions".

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

2.   For dismantling of upper cover of instrument

panel, refer to 12.8.3.1 Replacement of instrument
panel.

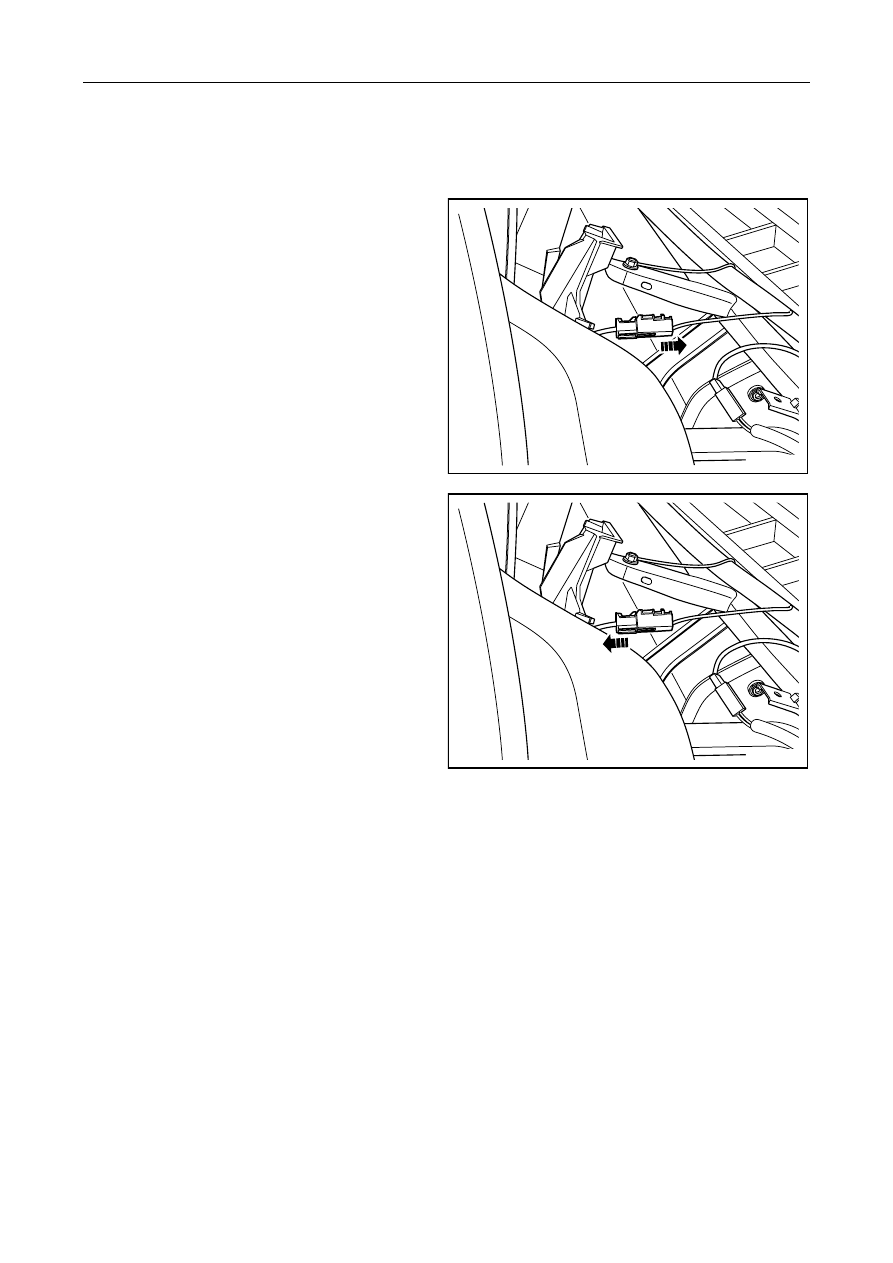

3.  Disconnect passenger side airbag harness

connector.

4.    Dismantle passenger's side safety airbag.

NL09-0017b

Installation Procedure:

1.    Install the passenger side airbag.

2.  Connect passenger's side safety airbag wire

harness connector.

3.    Install Upper cover of instrument desk.

4.  Connect the battery negative cable.



NL09-0018b

1845




9.2.7.5 Side air curtain replacement ( such as equipment )

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

2.   For dismantling of vehicle top inner trimming

plate, refer to 12.9.1.11 Replacement of top cover
inner trimming plate.

3.  Disconnect side air curtain harness connector.



NL09-0019b

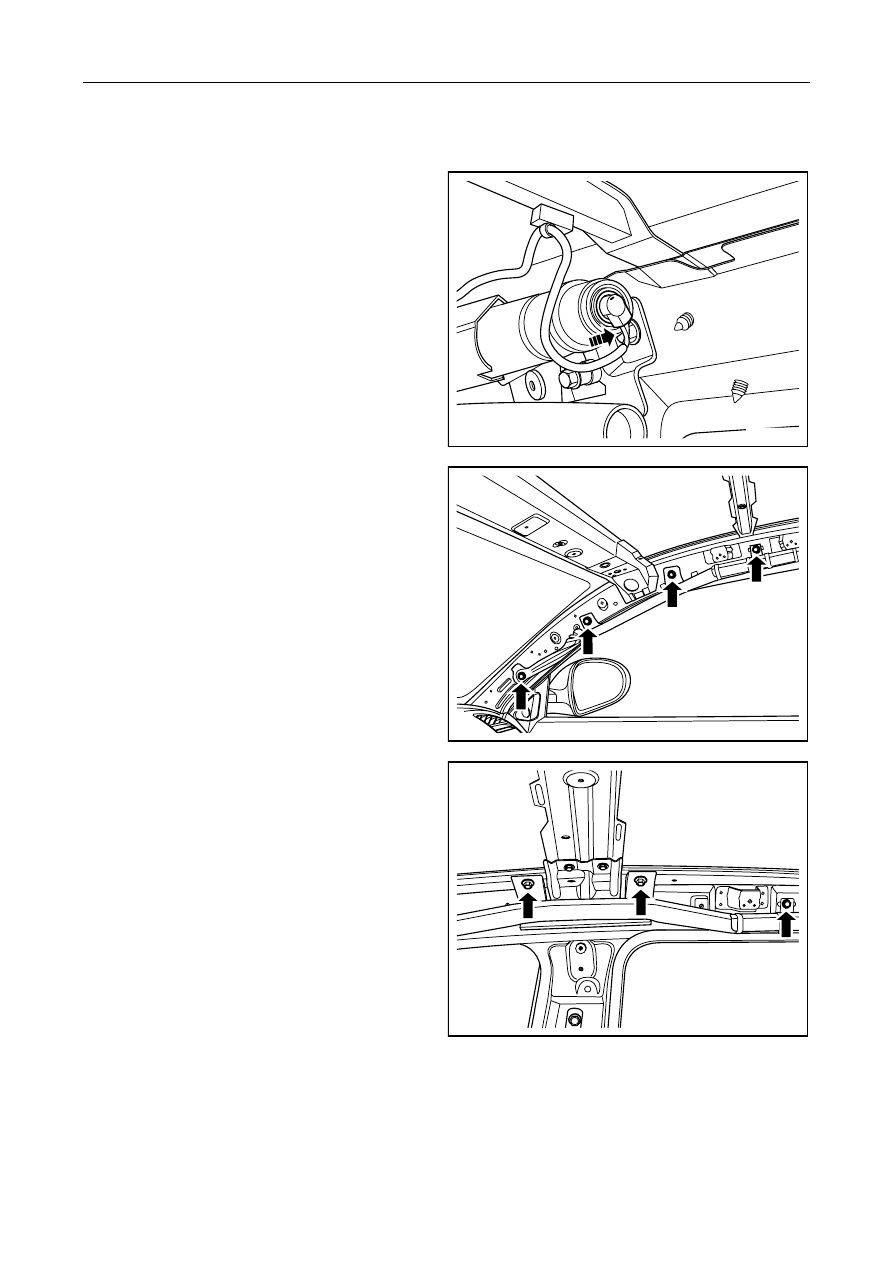

4.   Disconnect fixing bolt on the front of side air

curtain.



NL09-0020b

5.    Remove the fixing bolt in the middle of the curtain

airbag.



NL09-0021b
