9.2.7 Removal and installation

9.2.7.1 Airbag control module replacement

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

Note: disassemble after the negative of the battery is
disconnected for 90s.

2. Dismantle the auxiliary instrument panel

assembly. Refer to 12.8.3.2 Replacement of
Auxiliary Instrument Panel.

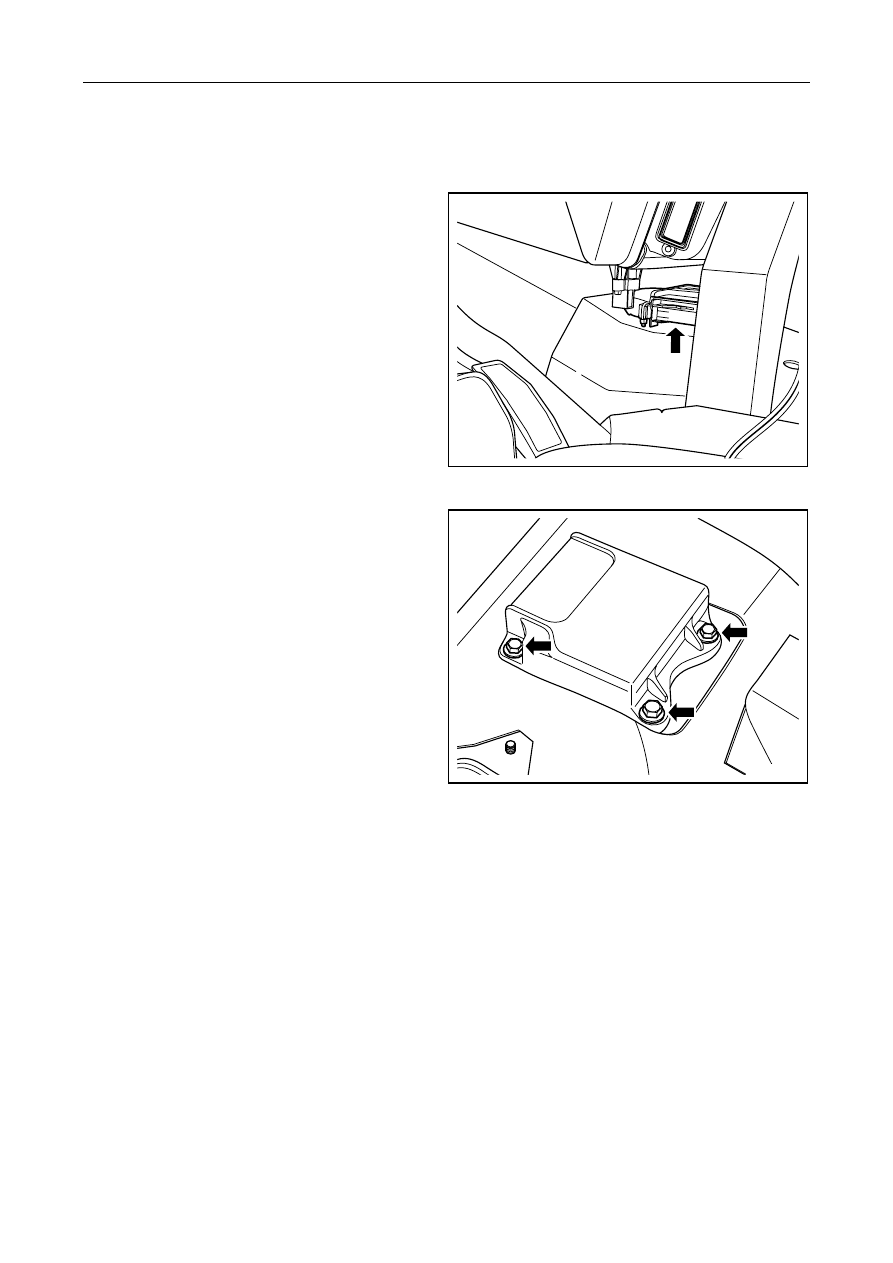

3.  Disconnect airbag control module harness

connector.

4.   Dismantle fixing bolt of safety airbag control

module.

NL09-0001b

Installation Procedure:

1.    Install safety airbag control module fixing bolt.

Torque: 5Nm (Metric system) 3.7lb-ft (English system)

2.  Connect safety airbag control module wire

harness connector.

3.  Install the auxiliary instrument panel assembly.

4.  Connect the battery negative cable.



NL09-0002b

1839




9.2.7.2 Driver side airbag replacement

Dismantlement Procedure

Warning: Refer to Warning on Battery
Disconnection in Warnings and Precautions.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

Note: disassemble after the negative of the battery is
disconnected for 90s.

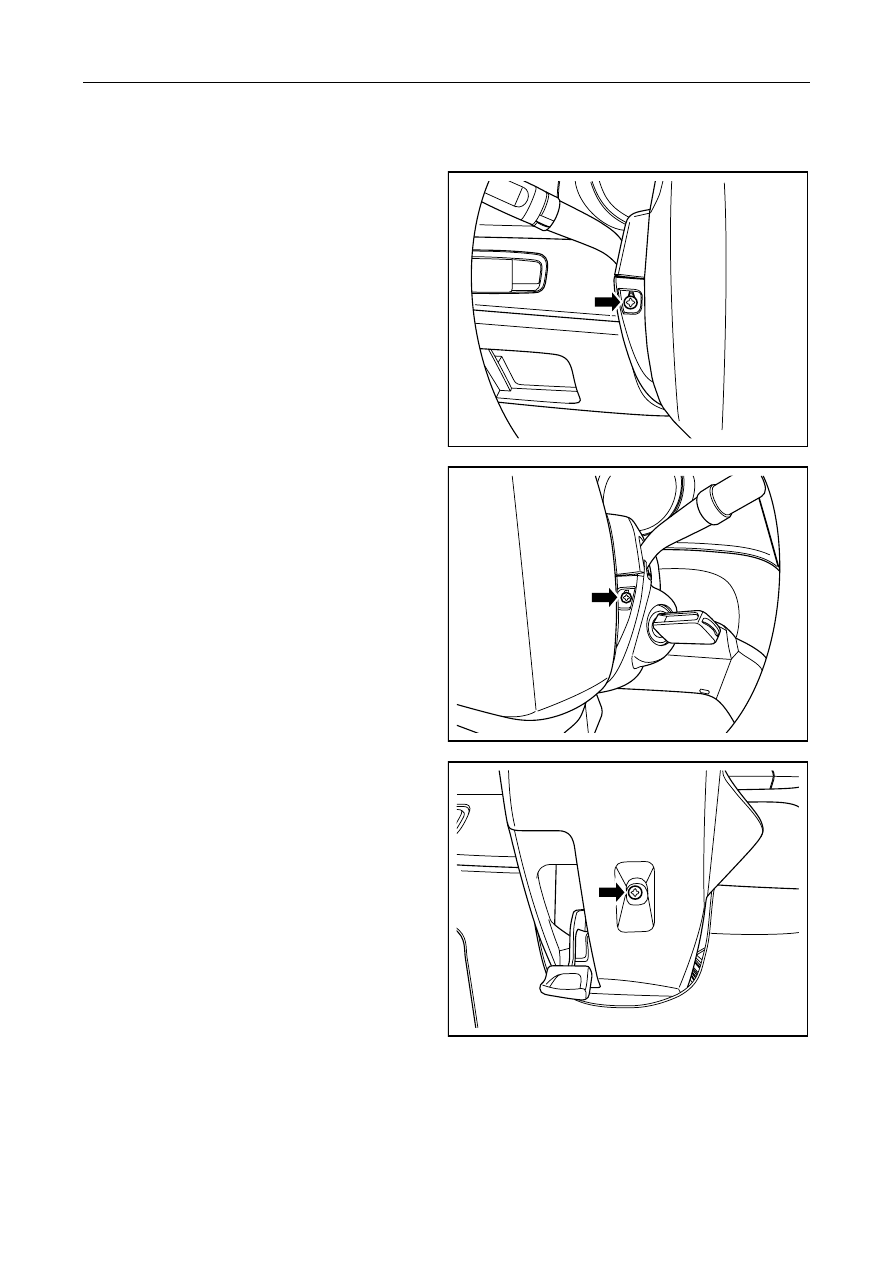

2.    Rotate left turning steel wheel to left direction for

90 degree, and dismantle upper left screws on the
upper side of upper, lower steering column
protective plate of steering column.

NL09-0003b

3.   Rotate steering wheel to 90 degree to right

direction, and dismantle right screw on the upper
of protective plate of upper and lower steering
columns.



NL09-0004b

4.    Dismantle the lower steering column shield screw.

5.   Remove the steering column upper and lower

shield panels.

NL09-0005b



1840






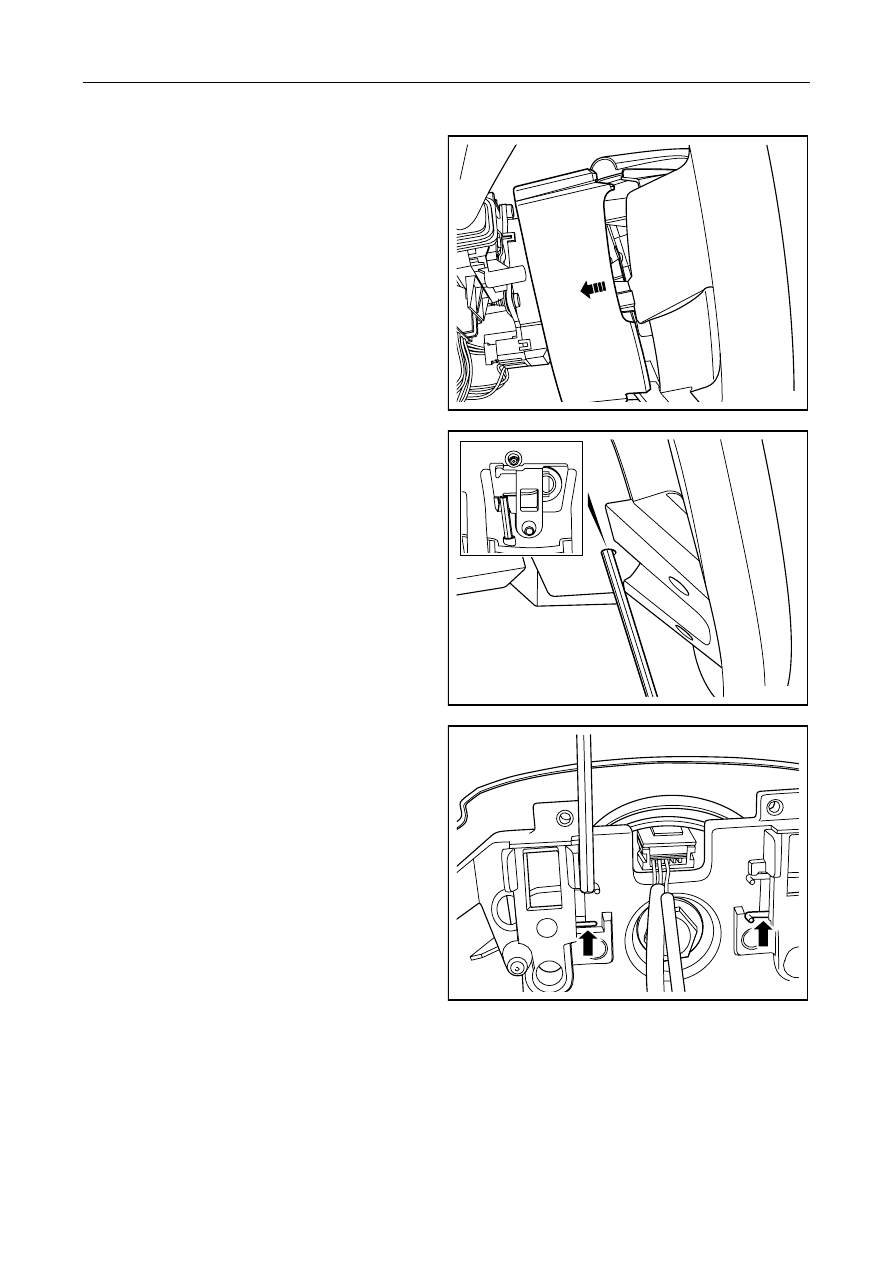

6.   Detach the steering wheel back cover from the

steering wheel.



NL09-0006b

7.   Push up the fixing buckle below the driver side

airbag with an appropriate tool.



NL09-0007b

8.   Push off the two fixing buckles on the top of the

driver side airbag with an appropriate tool and
remove the driver side airbag.

NL09-0008b



1841

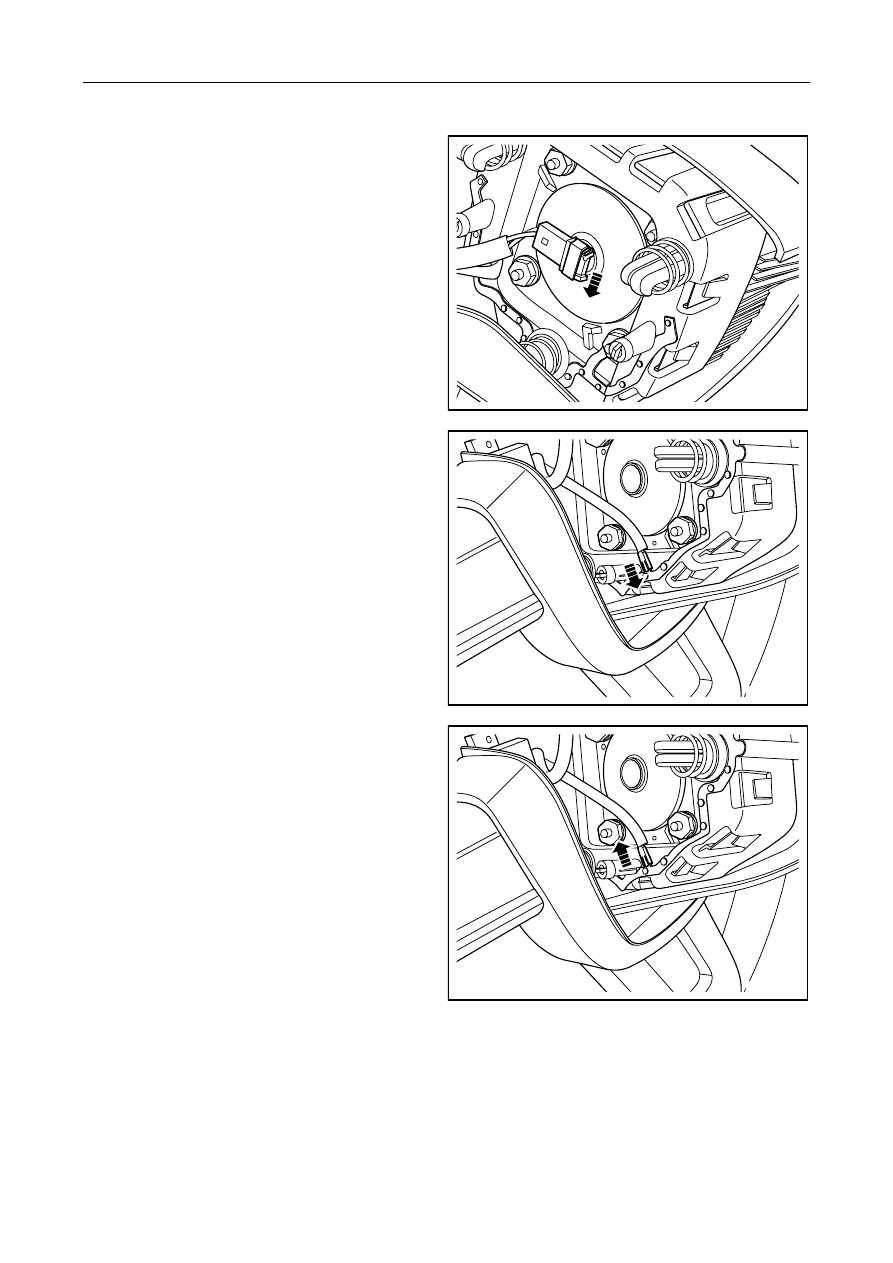

9.   Disconnect the harness connector between the

clock spring and the driver side airbag.



NL09-0009b

10 .  Disconnect horn harness connector.



NL09-0011b

Installation Procedure:

1.    Connect to horn harness connector .



NL09-0010b
