Installation Procedure:

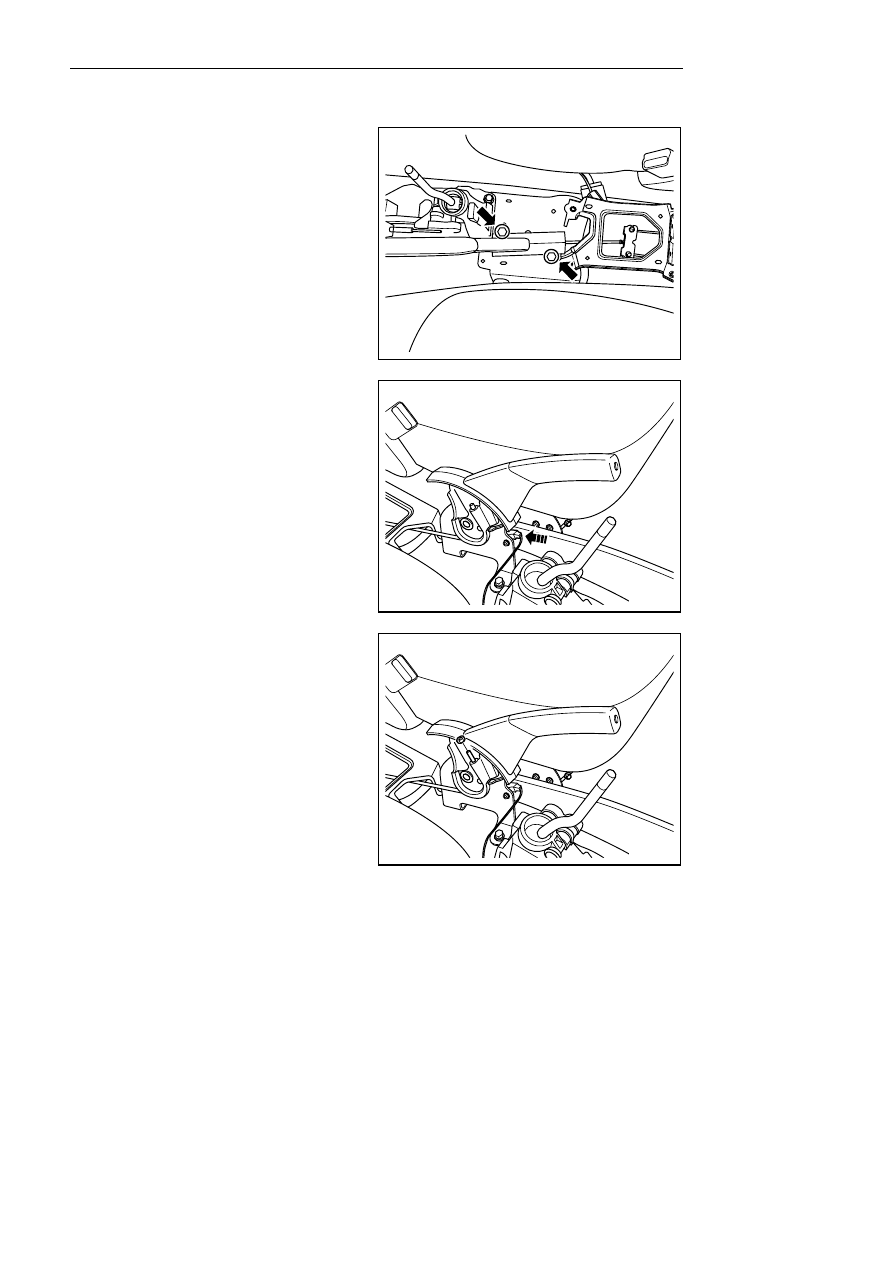

1.  Install pulling rod assembly of parking brake

control mechanism assembly.

Notes:

Refer to important precaution for fastener  in
warnings and precaution.

2.  Install 2 fixing bolt sparking brake control

mechanism assembly pulling rod assembly to
underbody

Torque:21 Nm (Metric) 15.5 lb-ft (English system)

NL06-0057b



3.  Install parking brake operation mechanical

assembly cable, and press mounting piece to
make it clip parking brake operation mechanical
assembly cable.

4.  Connect parking brake operation mechanical

assembly switch harness connector.



NL06-0058b



5.   Install the nut for adjusting the cable of the

parking brake control mechanism assembly.

NL06-0059b



1583

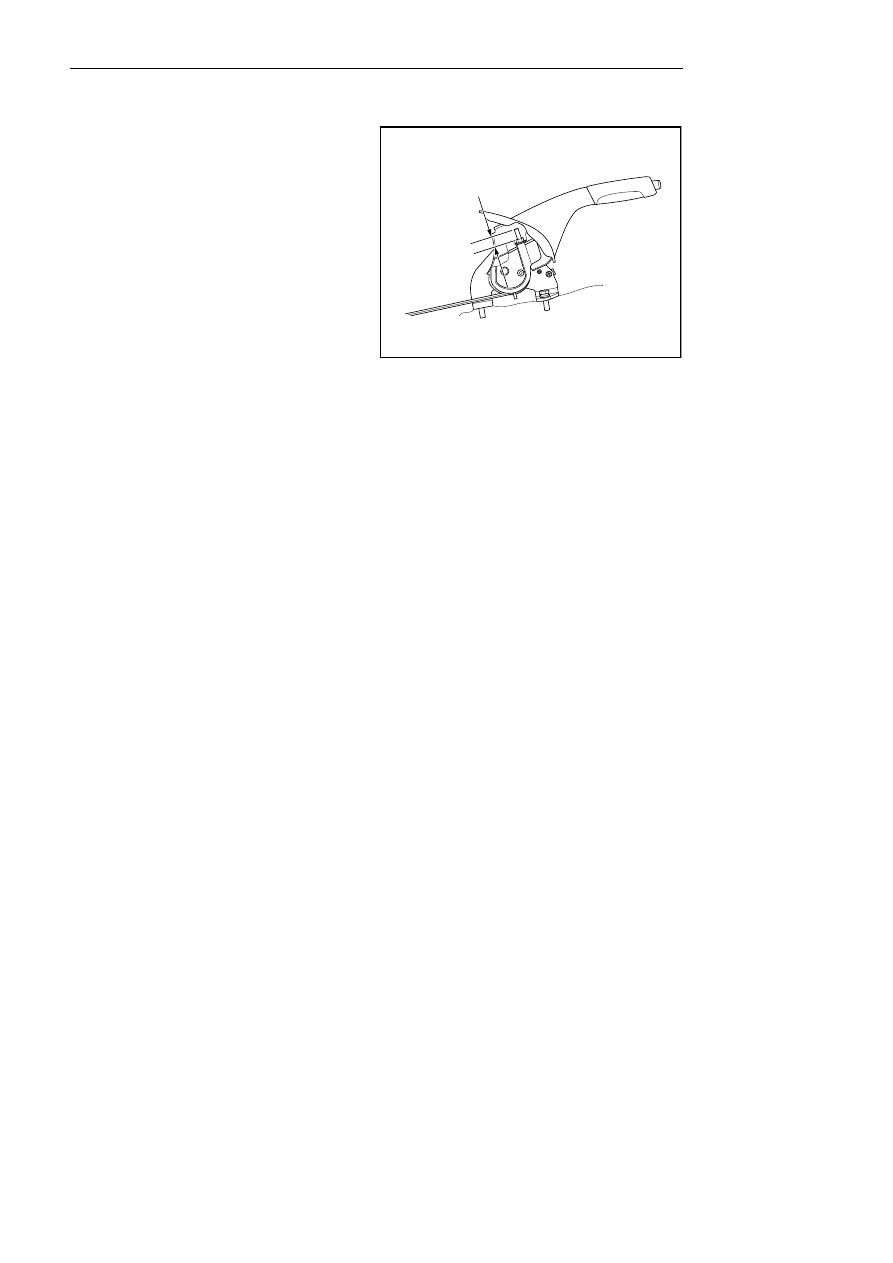

6.   Adjust the cable of the parking brake control

mechanism assembly according to the length of
the thread from the top of the cable to the
hexagon nut which is measured.

7.   Pull up the parking brake control mechanism

assembly.

8.   if necessary, adjust the parking brake control

mechanism assembly. See 6.5.5.4 Adjustment of
Parking Brake Control Mechanism Assembly.

9.  Install the auxiliary instrument panel.

NL06-0054b





1584




6.5.5.3 Parking brake control mechanism assembly cable replacement

Dismantle procedure

Warning!

See Warnings for vehicle lifting in warnings and
precaution .

1.   Disconnect the battery negative cable. Refer to

battery cable disconnection/connection
procedures.

2.  Release parking brake operation mechanism

assembly.

3.   For dismantling of auxiliary instrument panel,

refer to replacement of auxiliary instrument
panel.

4.   Disconnect harness connector of parking brake

operation mechanical assembly switch.

5.    Measure and record the length of the thread from

the top of the control cable to the hexagon nut.

NL06-0054b

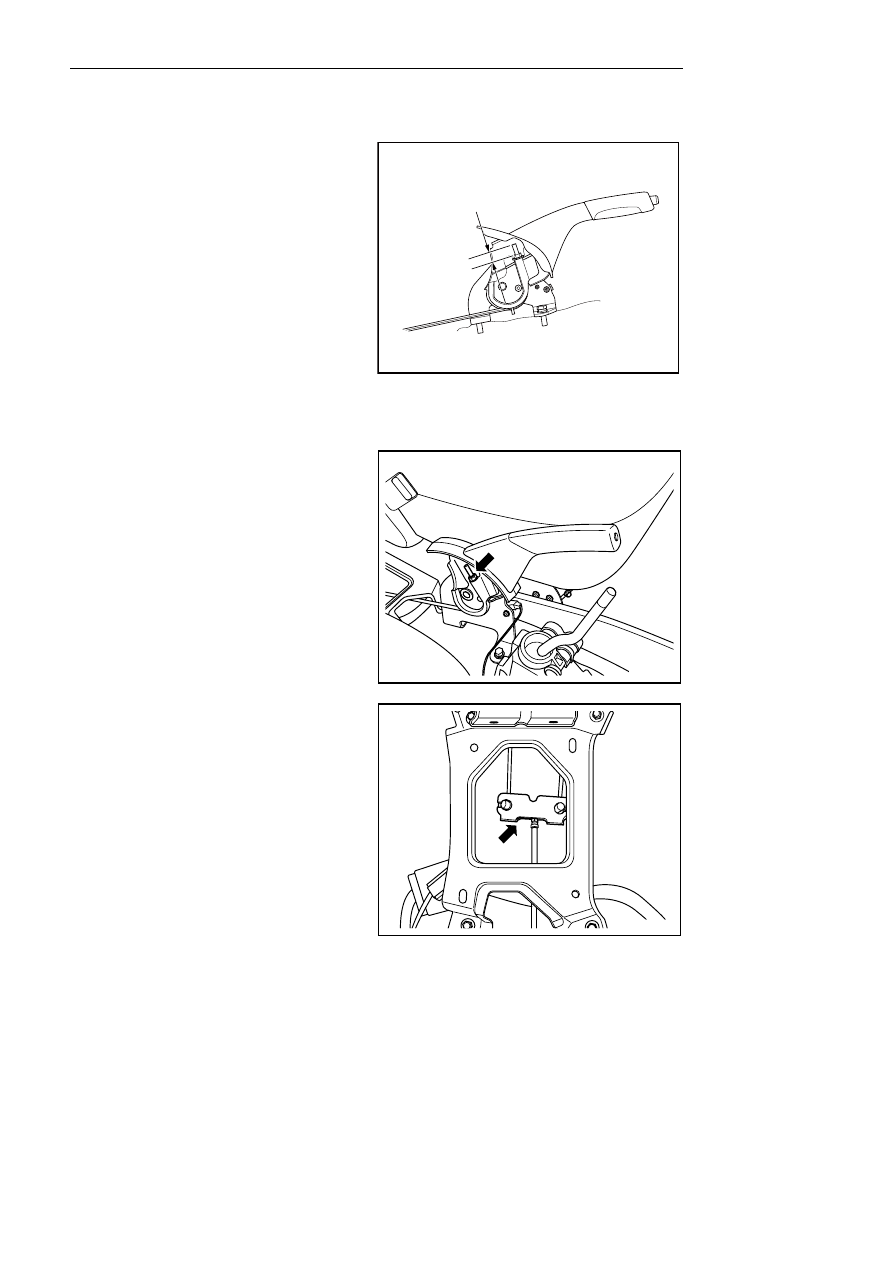

6.  Remove the parking brake control mechanism

assembly control cable adjustment nut.

NL06-0060b



7.   Detach the left and right rear parking brake

cables from the cable balancing tab.

8.   Pull out the front parking brake cable from the

internal side of the vehicle.

NL06-0061b





1585

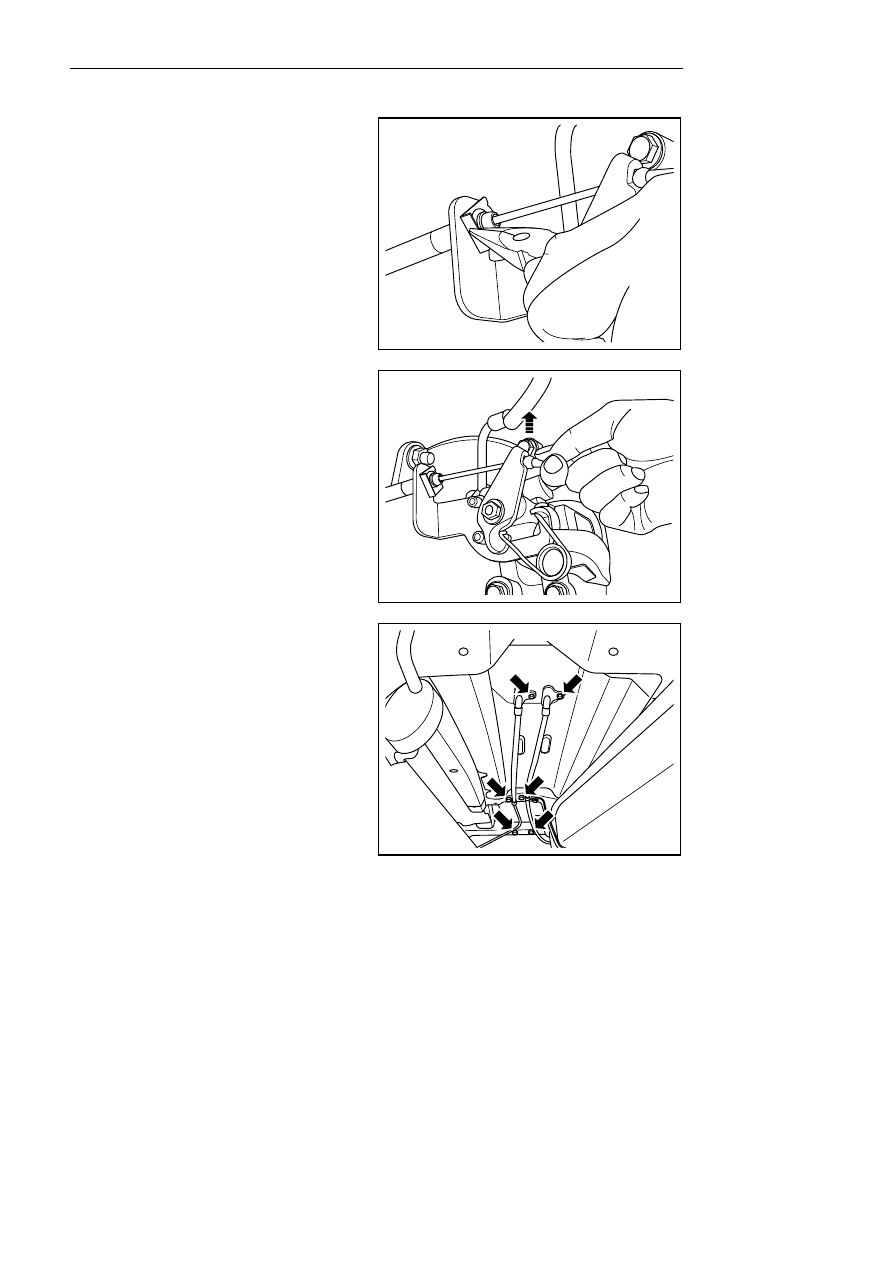

9.    For lifting vehicle, refer to 1.3 lifting vehicle .

10.  Dismantle left, right rear parking brake cable

clip.

NL06-0062b



11.  Dismantle left, right rear parking brake cable

from rear brake caliper.



NL06-0063b



12.   Loosed fixing bolt and spring clip plate under the

brake cable.

13.   Take out left, right rear parking brake cable.

NL06-0064b



1586
