(a) Disconnect harness connector IP01 and IP28.

(b) Use multimeter to measure resistance between
IP01 terminal 9 and IP28 terminal 1.

Standard Resistance: Less than 1 Ω

Confirm if the resistance conforms to standard value.



NL06-1019b

1

IP28 驻车制动开关线束连接器

1





NL06-1020b

IP01 组合仪表线束连接器1

16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18

9











3

Check the harness (combination instrument    asembly power supply, ground).



Repair or replace the harness.

Yes

No

IP28Park brake switch harness connector



IP01Combination instrument harness

connector1



1579






(a)    Make ignition switch turn to OFF.

(b)   Disconnect negative cable from battery.

(c)  Disconnect IP01 connector from combination

instrument

(d)   Battery negative cable connects to battery.

(e)    Ignition switch was turned to ON (IG).

(f)  Use multimeter to measure voltage between

connector IP01 terminal 1 and 2 respectively with
vehicle body groudning.

Standard Voltage：11-14V

(g)  Ignition switch turn to OFF.

NL06-1014b

IP01 组合仪表线束连接器1

16

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

32 31 30 29 28 27 26 25 24 23 22 21 20 19 18

3

6

2

1



(h).  Measure the resistance between terminals No.3 and No.6 of connector IP01 and the body ground respectively

with a multimeter.

Standard resistance value : less than 1 Ω

Does the measured value conform to standard value?









4 Replace

combination

instrument



A． Replace combination instrument , refer to combination instrument replacement ”

B． Confirm the completion of repair.







5

The system is normal.

Clean the contact surface of the earth wire and the
body grounding point as well as repair or replace
the wire harness.



Next

Yes

No

IP01Combination instrument harness

connector1



1580




6.5.5 Dismantle and installation

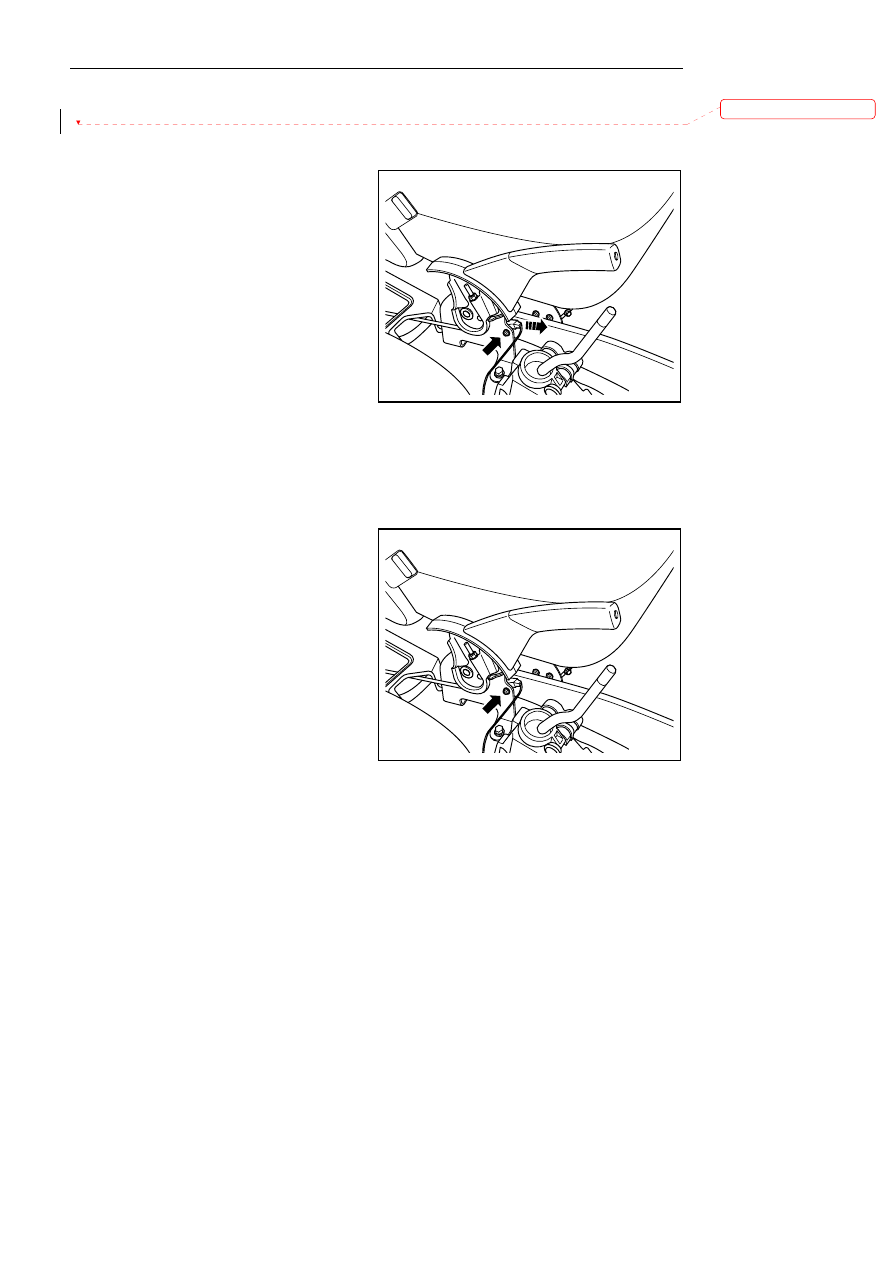

6.5.5.1 Parking brake control mechanism assembly switch replacement

Dismantle procedure

Warning!

Warning:

Refer to warning for battery disconnection  in
Warning and precaution .

1.   Disconnect the battery negative cable and wait

for at least 90s. refer to 2.11.8.1 battery cable
disconnection and connection procedures.

2.  Release parking brake operation mechanism

assembly.

3.   For dismantling of auxiliary instrument panel,

refer to 12.8.3.2 Replacement of auxiliary
instrument panel.

4.   Disconnect harness connector of parking brake

operation mechanical assembly switch.

5.   Remove the bolt for fixing the switch of the

parking brake control mechanism assembly.



NL06-0052b



Installation Procedure:

1.  Install fixing bolt of parking brake control

mechanism assembly switch.

Torque:10Nm(Metric) 7.4lb-ft(English system)

2.  Connect parking brake operation mechanical

assembly switch harness connector.

3.  Install the auxiliary instrument panel.

4.  Pull up the parking brake control mechanism

assembly.

5.  Connect the battery negative cable.

NL06-0053b





删除的内容

:

1581






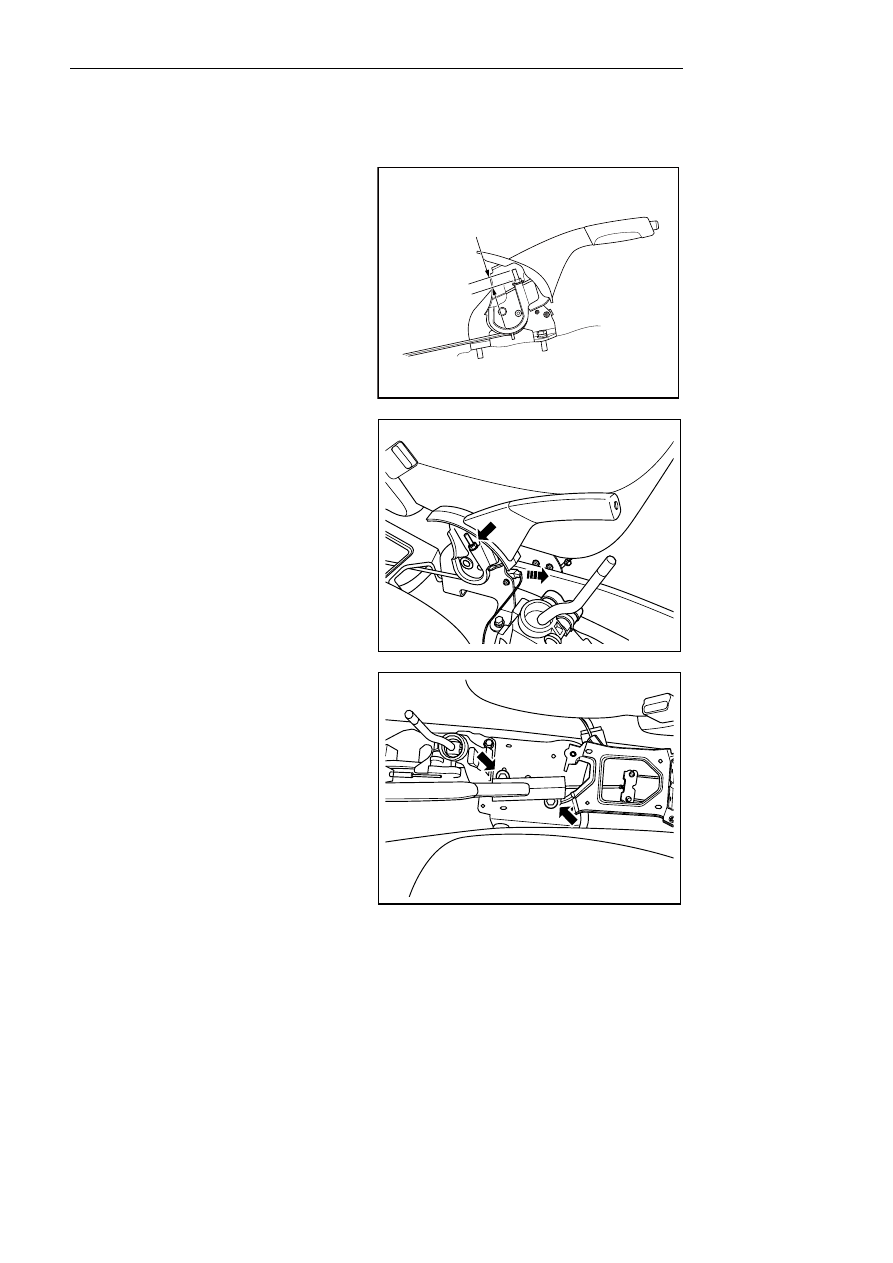

6.5.5.2 Parking brake control mechanism assembly replacement

Dismantle procedure

1.  Release parking brake operation mechanism

assembly.

2.   For dismantle of the auxiliary instrument panel,

see Replacement of auxiliary instrument panel.

3.    Measure threads length between the top of cable

to hexagonal nut, and record result.

NL06-0054b



4.   Disconnect harness connector of parking brake

operation mechanical assembly switch.

5.   Remove the parking brake control mechanism

assembly cable adjustment nut.



NL06-0055b



6.  Remove 2 fixing bolts between the tie rod

assembly of the parking brake control mechanism
assembly and the body bottom.

7.   Dismantle the parking brake control mechanism

assembly tie rod assembly.

NL06-0056b
