2.14.3 System operating principle

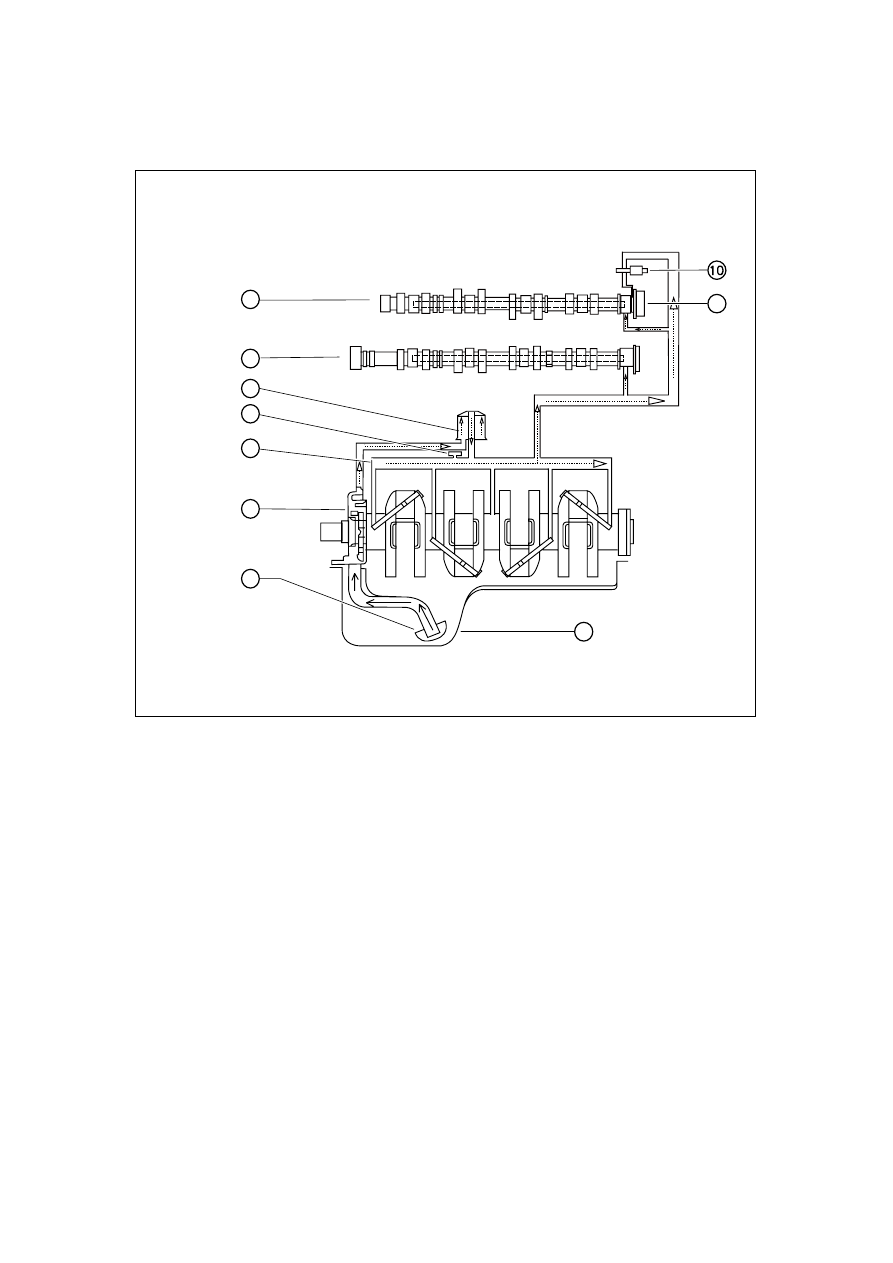

2.14.3.1 Lubrication Schematic

1

2

3

4

5

6

7

8

9

FE02-2042b

1. air

intake

camshaft

2. air

exhaust

camshaft

3.  oil filter element

4.  Sensing plug of oil pressure

5. Main

oil

gallery

6. oil

pump

7. Oil

strainer

8. Oil

reservoir

disc



2.14.3.2 Sensing plug of oil pressure control principle

Engine oil pressure sensor plug is a pressure switch and is set on the oil filter. When the engine oil
pressure is below the specified value, this switch is switched off and the engine oil pressure
warning lamp in the instrument will be on. When the car starts normally, the oil pump transfers
the oil pressure to the system, so this switch is switched off and the engine oil pressure warning
lamp in the instrument will be off.

1063

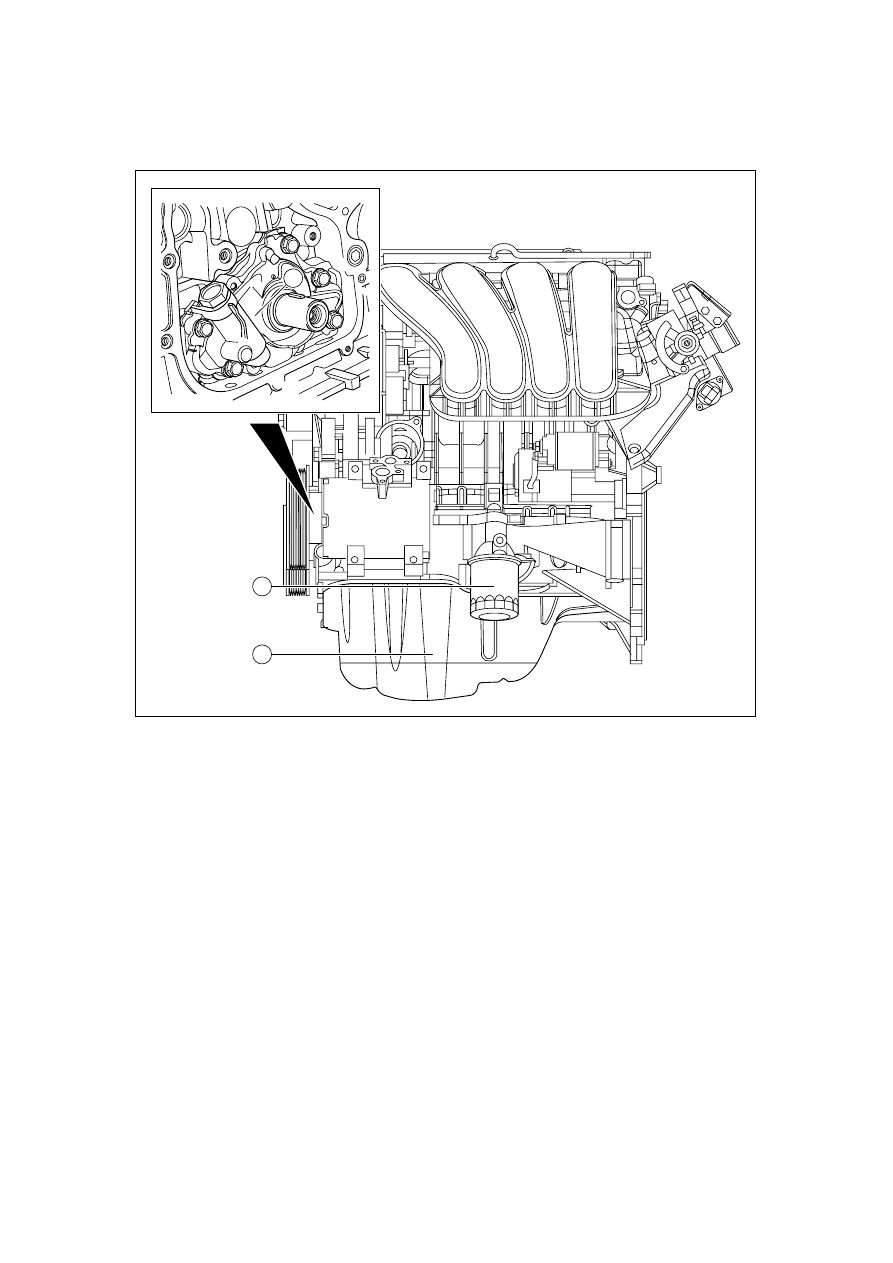

2.14.4 Component position

2.14.4.1 Component position

2

1

3

FE02-2043b



1. oil

cleaner

2. storage

disc

3.  Engine Oil Pump

1064

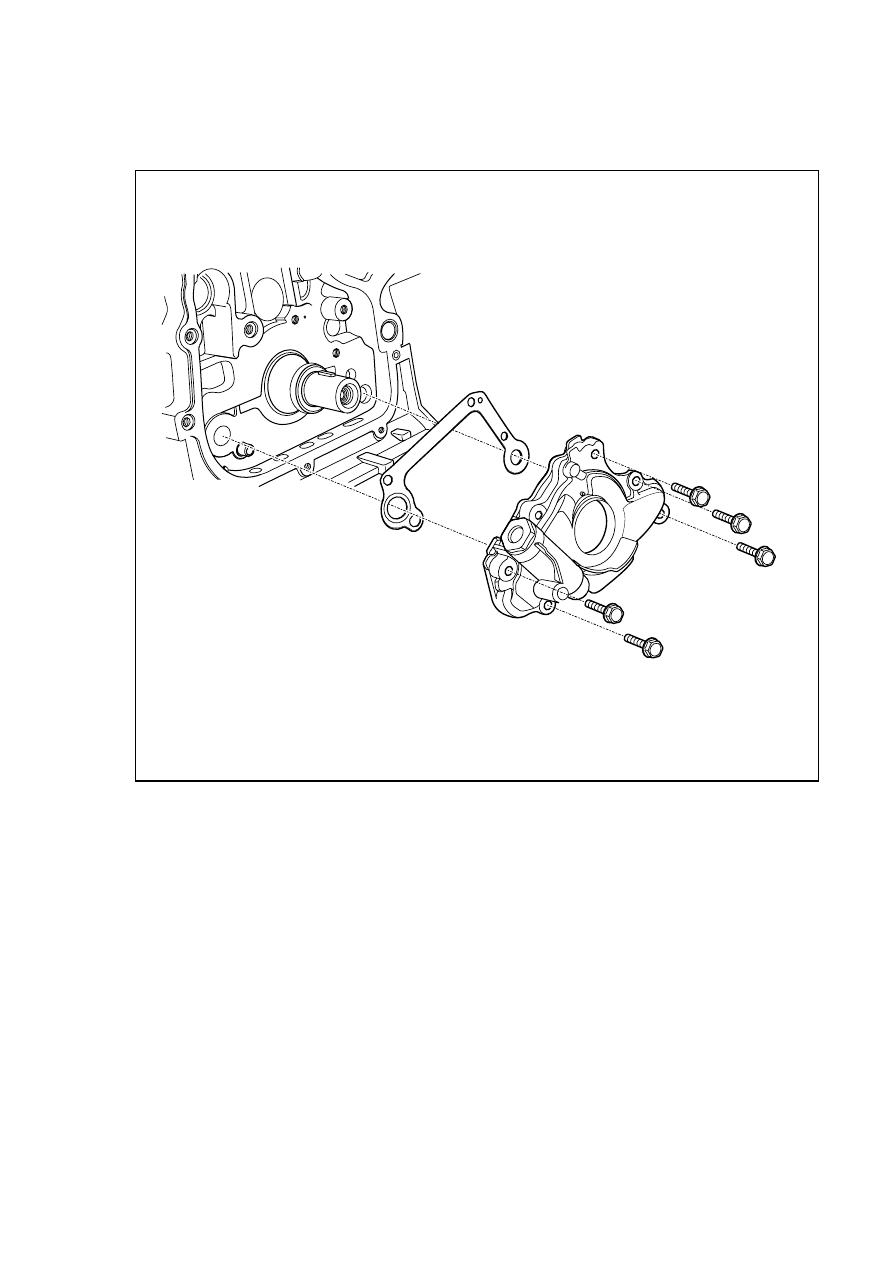

2.14.5 Disassemble drawings

2.14.5.1 Disassembly diagram



FE02-2044b



1. engine

cylinder

2.  Sealing washer of oil pump

3.  Oil pump assembly

4.  Engine oil pump bolt

1065

2.14.6 Electrical schematic diagram

2.14 .6.1 Electrical Schematic Diagram

组合仪表

LED

机油压力感应塞

蓄电池电压 +B

FE02-2045b



Oil pressure sensor

Battery voltage

Combination

instrument

1066
