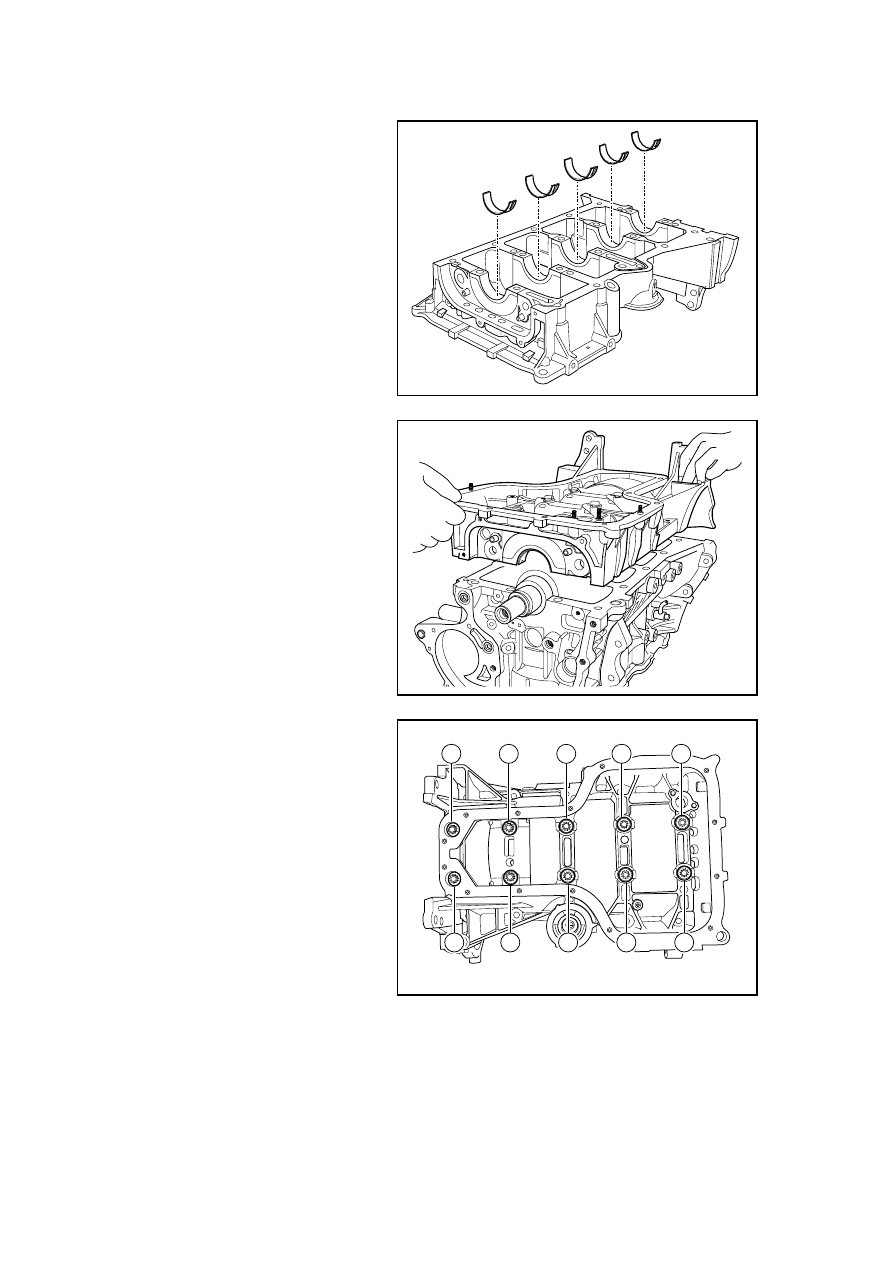

7.  Install bearing of crankshaft case

body.

FE02-0267b

8.  After installing the crankshaft in

the front and rear crankshaft
bearings, inspect whether the
crankshaft journal has acceptable
roundness and runout.

Note: apply the lubricating grease on
the crankshaft journal and slightly
lubricate the crankshaft bearing!

9.  Coat evenly sealant on the

interface between crankshaft case
body and cylinder block .

10.  Install the crankshaft body.

FE02-0268b

11.  Install and tighten the crankshaft

bearing cap bolts according to the
sequence shown in the graphic.

Torque

First44N.m(Metric)
32.5lb-ft(English system)

First44N.m(Metric)
32.5lb-ft(English system)

7

3

1

5

9

10

6

2

4

8

FE02-0269b

1047

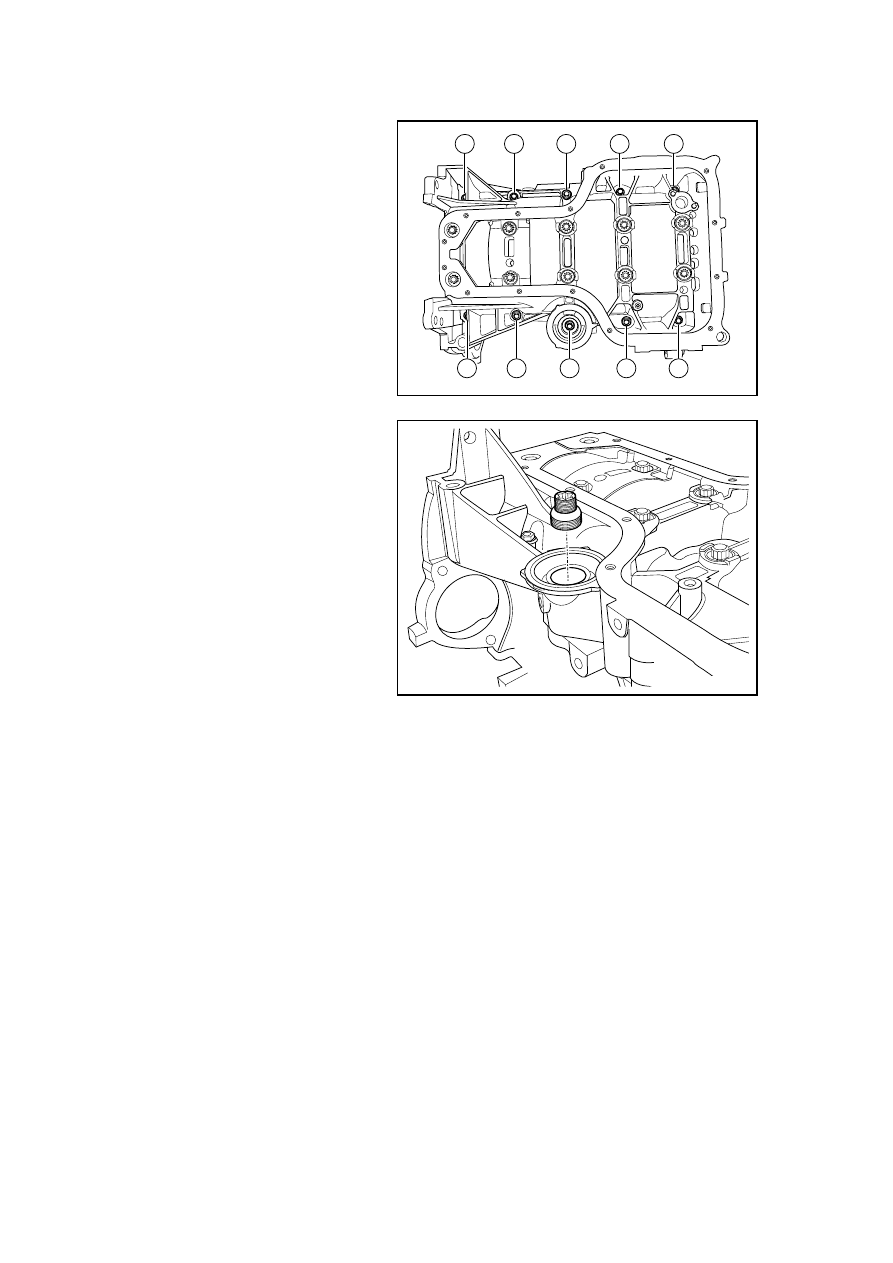

12.  Install  fixing  bolt  of  crankshaft

body.

7

3

1

5

9

10

6

2

4

8

FE02-0270b

13.  Install  the  mounting  bolts  of  oil

filter.

First44N.m(Metric)  32.5lb-ft(English

system)
14.  Install  pistons,  connecting  rods

and bearings.

15.  Install the oil pan.
16.  Install the oil pan.
17.Install the cylinder hood.
18.  Install  the  crankshaft  rear  oil

seal.

19.  Install the flywheel.
20.  Install the gearbox.
21.  Install the engine assembly.

FE02-0271b

1048

Torque: 18N.m or 13.4lb-ft

2.13.8.19 Piston Connecting Rod Components Disassembly, Assembly and Inspection

Note: Use the dedicated tools to carry out corresponding removal and installation.

Dismantlement Procedure

1. Dismantle the piston rod

components. Refer to 2.13.8.16
Replacement of Piston
Connecting Rod and Bearing.

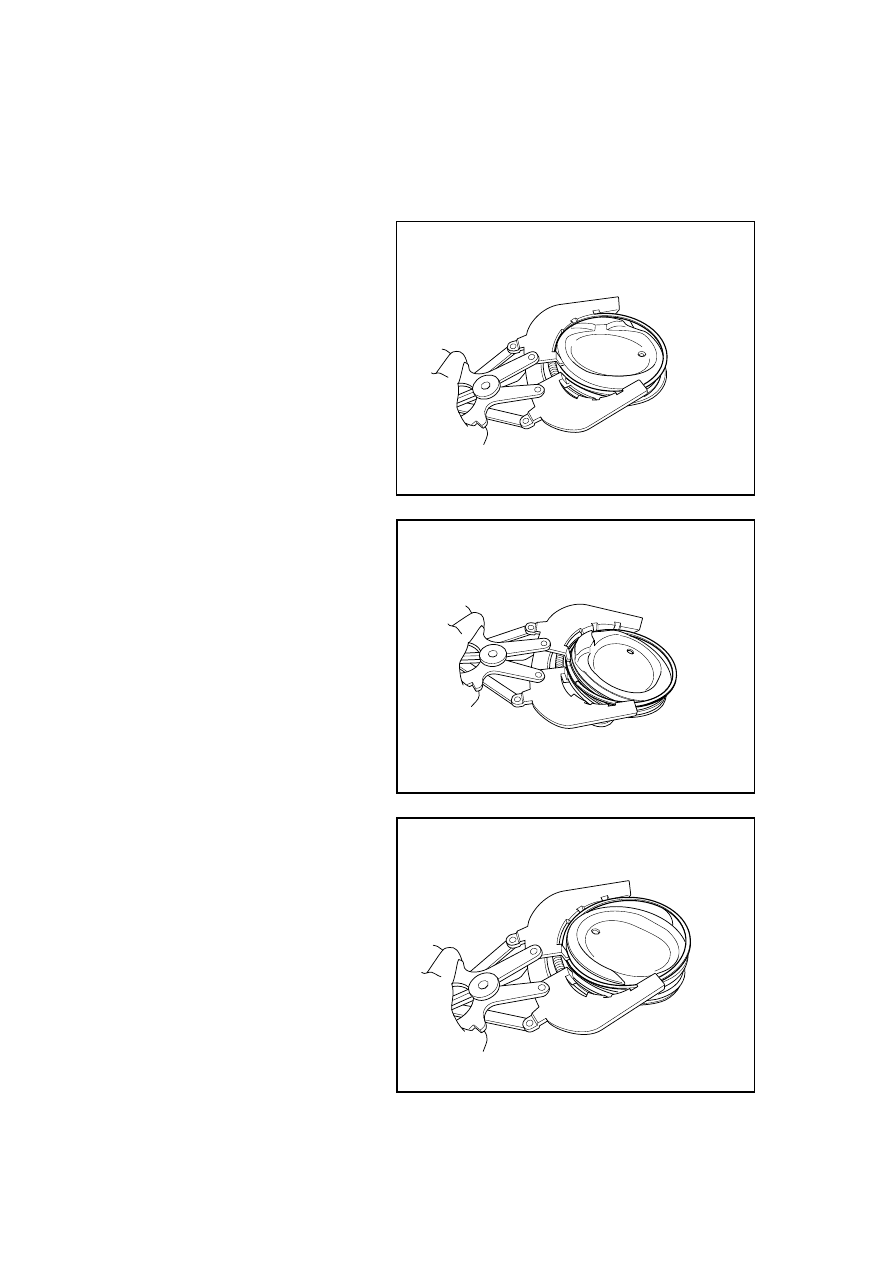

2.  Dismantle the first air ring.

FE02-0272b

3.  Dismantle the second air ring.

FE02-0273b

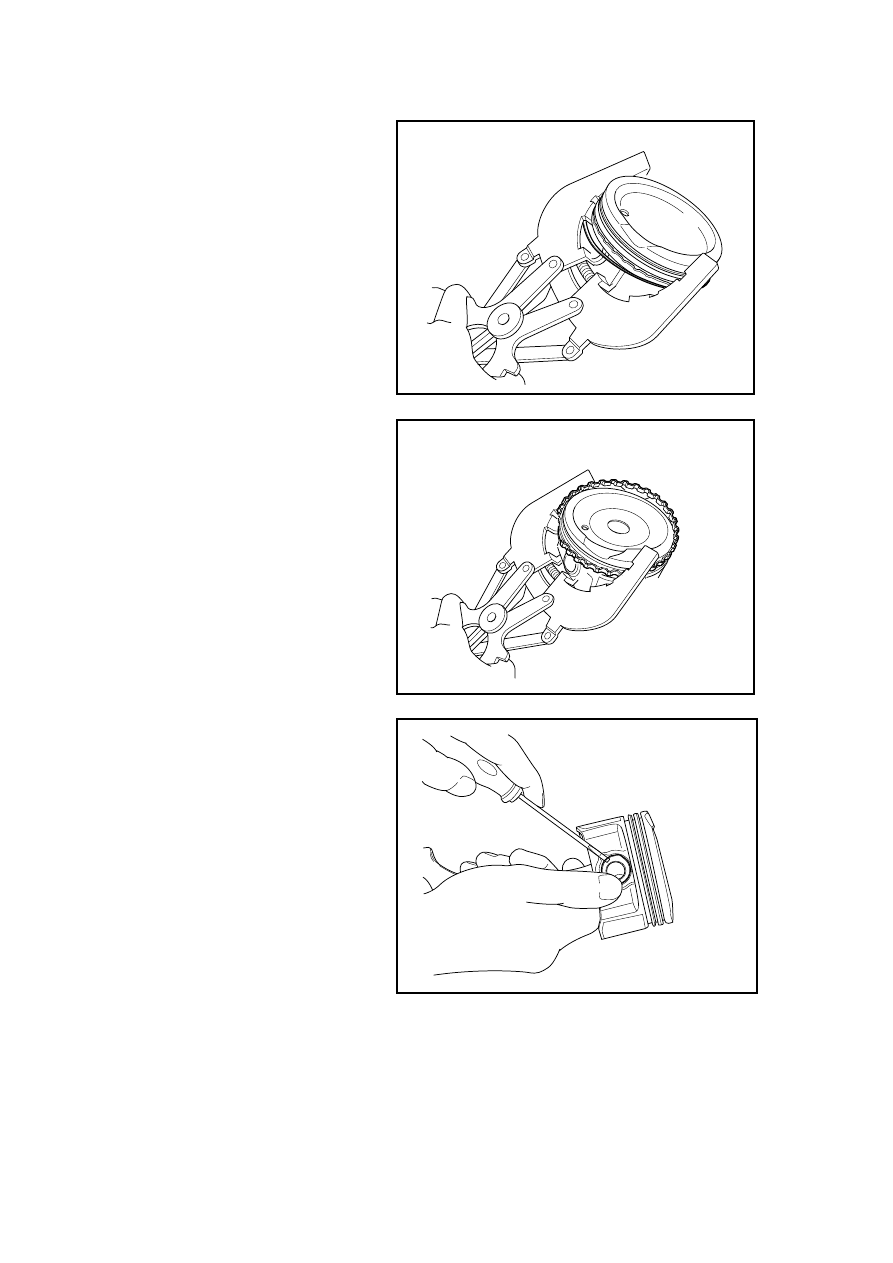

4.  Dismantle the oil ring’s upper

ring combination.

FE02-0274b

1049

5.  Dismantle the oil ring’s lower

ring combination.

FE02-0275b

6.  Dismantle the oil ring.

FE02-0276b

7.  Dismantle the piston pin circlip

at both ends.

FE02-0277b

1050
