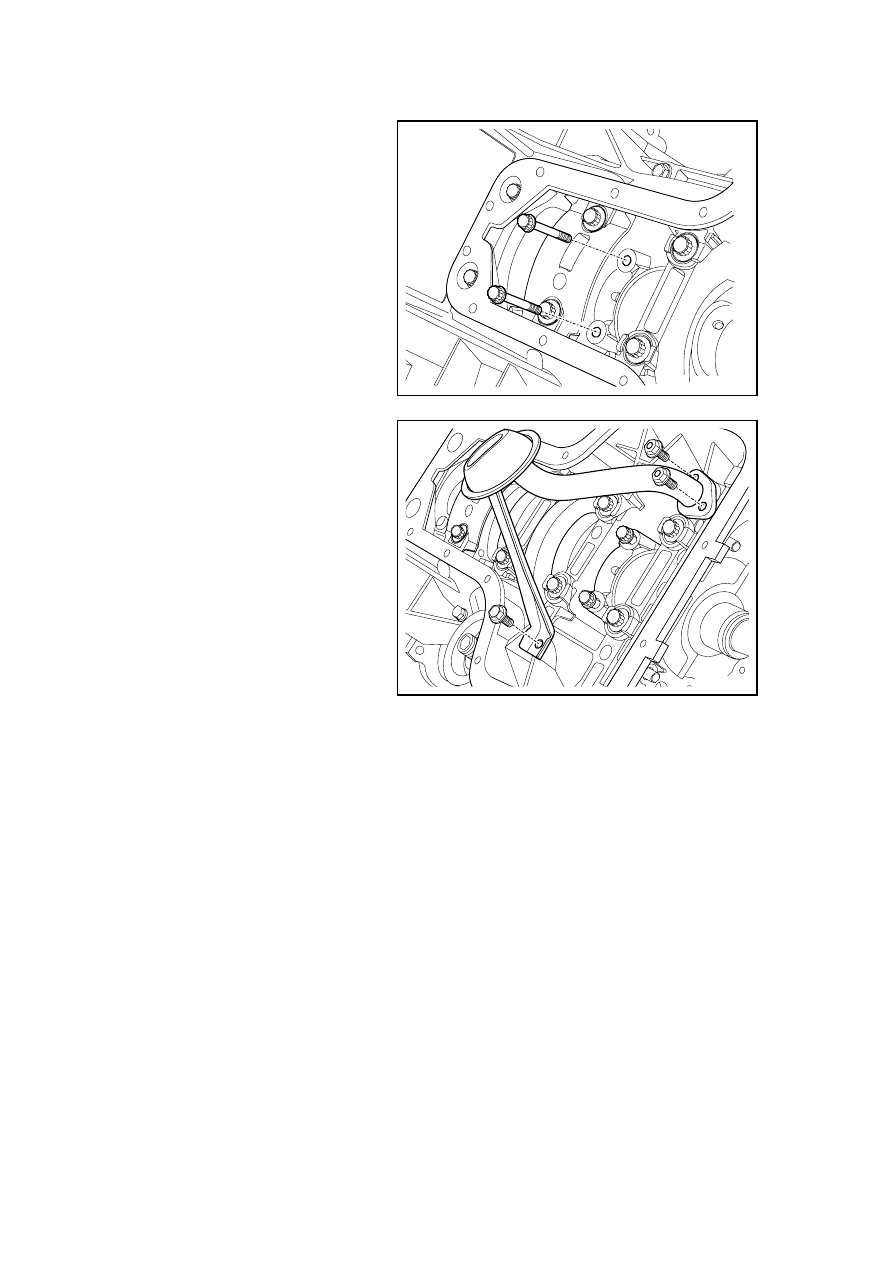

15.  Install and tighten cylinder No.3

connecting rod bearing cap bolts.

Torque

First 20 N.m(metric)
14.8lb-ft(English system)

Second51 N.m(metric)
37.8lb-ft(English system)

FE02-0249b

16.  Install the oil filter.

17.  Install oil reservoir.

18.  Install the cylinder hood.

FE02-0250b

1039

2.13.8.17 Replacement of Flywheel

Dismantlement Procedure

1.  Refer to 3.3.8.3 "Replacement of

Gearbox Assembly" to dismantle
the gearbox assembly.

2.  Dismantle the clutch assembly.

Refer to 3.2.8.6 Replacement of
Clutch Assembly.

3.  Use a special tool GL301-021 to

prevent the crankshaft rotation.

4.  Dismantle flywheel fixing bolt,

and leave 1 bolt on the top of
crankshaft to fix flywheel.

FE02-0252b

5.  Hold the engine flywheel and

remove the last bolt.

Warning: Be careful when remove
the last bolt to avoid the flywheel
drop.

 FE02-0253b

Installation Procedure:

1.  Install new bolts to the engine

flywheel, but do not tighten at
this stage.

Note: apply adhesive on the bolt!

Adhesive: Thread Locking Sealant.

2.  Install a special tool GL301-021

to prevent the crankshaft rotating.

3.  Install and tighten the engine

flywheel bolts to the specified
torque, according to the sequence
in the graphic.

Torque :88N . m(Metric) 65 . 1lbf .
ft(English system)

4.  Install the clutch assembly.

5. Install

the

gearbox.

4

2

5

7

8

6

1

3

FE02-0255b

1040

2.13.8.18 Replacement of Crankshaft

Dismantlement Procedure

1. Dismantle

the

engine. Refer

to

2.13.8.13 Replacement of
Engine.

2.  Refer to 3.3.8.3 "Replacement of

Gearbox Assembly" to dismantle
the gearbox assembly.

3.  Refer to 2.13.8.17 "Replacement

of Flywheel" to dismantle the
flywheel.

4.  Dismantle the crankshaft rear oil

seal.

5.  Refer to 2.13.8.14 "Replacement

of Cylinder Hood Assembly" to
dismantle the cylinder hood.

6.  Refer to 2.9.8.1 "Replacement of

Oil Pump" to dismantle the oil
pump.

7.  Dismantle oil pan, refer to 2.9.8.3

Replacement of Oil Pan.

8.  Refer to 2.13.8.16 "Replacement

of Piston Connecting Rod and
Bearing" to dismantle the piston
connecting rod and bearing.

9.  Dismantle oil cleaner install

bolt .

FE02-0256b

10.

Dismantle fixing bolt of
crankshaft body according to
sequence shown in figure.

4

8

10

5

1

3

7

9

6

2

FE02-0257b

1041

11.  Dismantle crankshaft bearing cap

bolt as shown in the diagram.

Note: Do not loose the bolts at one
time during dismantling; the bolts
should be loosened more than once;
otherwise, the crankshaft may be
damaged!

4

8

10

5

1

3

7

9

6

2

FE02-0258b

12. Insert slotted screwdriver into

position shown in figure, and
loosen the front end of crankshaft
body.

FE02-0259b

13. Insert slotted screwdriver into

position shown in figure, and
loosen rear of crankshaft body.

FE02-0260b

1042
