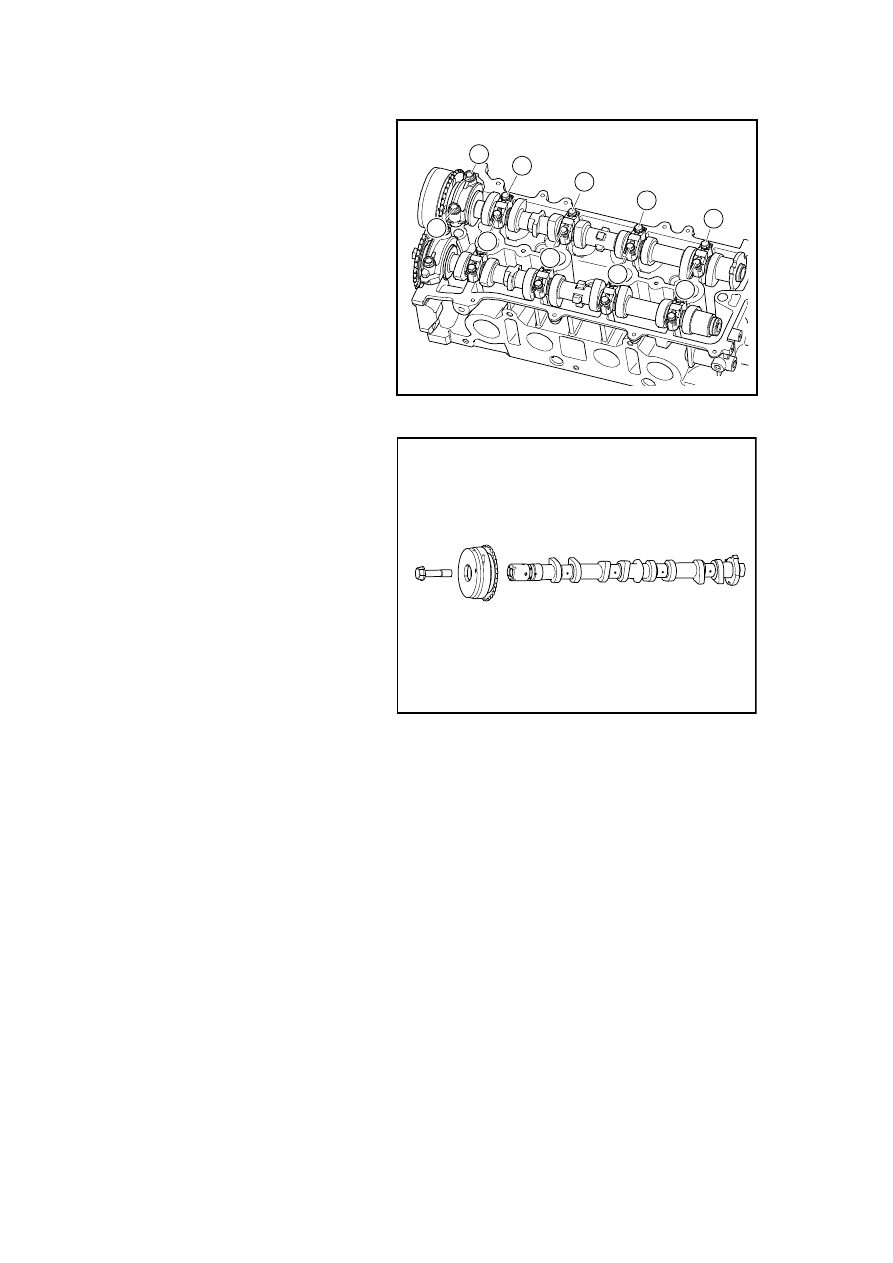

6.  Gradually tighten the camshaft

cover bolts according to the
sequence as shown in the graph.

Note: Tighten the bolts during
several stages. Do not tighten at once
which may damage the camshaft and
the camshaft cover.

Torque :M6 bolt

13±1 Nm (Metric) 10±0.74 lb-ft
(English system)

M8 Bolt

30±1 Nm (Metric) 22 . 1±0 . 74 lb-ft
(English system)

10

9

5

1

3

7

2

4

6

8

GC02-0049c

7.  Install the exhaust camshaft

sprocket.

Note: Inspect the sprocket pin wear.
If there is wear, replace the sprocket
pin. Hold the camshaft with a wrench
and then tighten the VVT actuator
bolts.

Torque: 50±3 Nm (Metric) 36.9±2.2
lb-ft (English system)

8.  Install the intake camshaft VVT

actuator.

Note: Inspect the VVT actuator pin
wear. Hold the camshaft with a
wrench and then tighten the sprocket
bolts.

Torque: 60±3 Nm (Metric) 44.2±2.2
lb-ft (English system)

8.  Install timing chain

9.  Install the timing chain cover.

10.  Install the drive belt.

11.  Install the cylinder hood cover.

12. Install the plastic shield of

engine.

13.  Connect battery negative cable.

FE02-3021b

471

2.6.8.13 Replacement of Engine

Dismantlement Procedure

1.  For dismantling of battery negative cable, refer to disconnection procedure of battery

negative cable.

2.  Release the fuel pressure. Refer to 2.3.8.1 Fuel Pressure Release Procedure.

3.  Discharge engine coolant. Refer to 2.8.8.1 Engine Coolant Discharge and Filling.

4.  Refer to 2.8.8.2 "Replacement of Coolant Recovery Reservoir" to dismantle the coolant

recovery reservoir.

5.  Recover the air-conditioning refrigerant. Refer to 8.2.7.12 Air-conditioning Refrigerant

Recovery and Filling.

6.  Remove battery base plate. Refer

to 2.12.6.2 Battery Replacement.

7.  Refer to 12.8.3.3 "Replacement

of Glove Box of the Instrument
Panel" to dismantle the glove box
of the instrument panel.

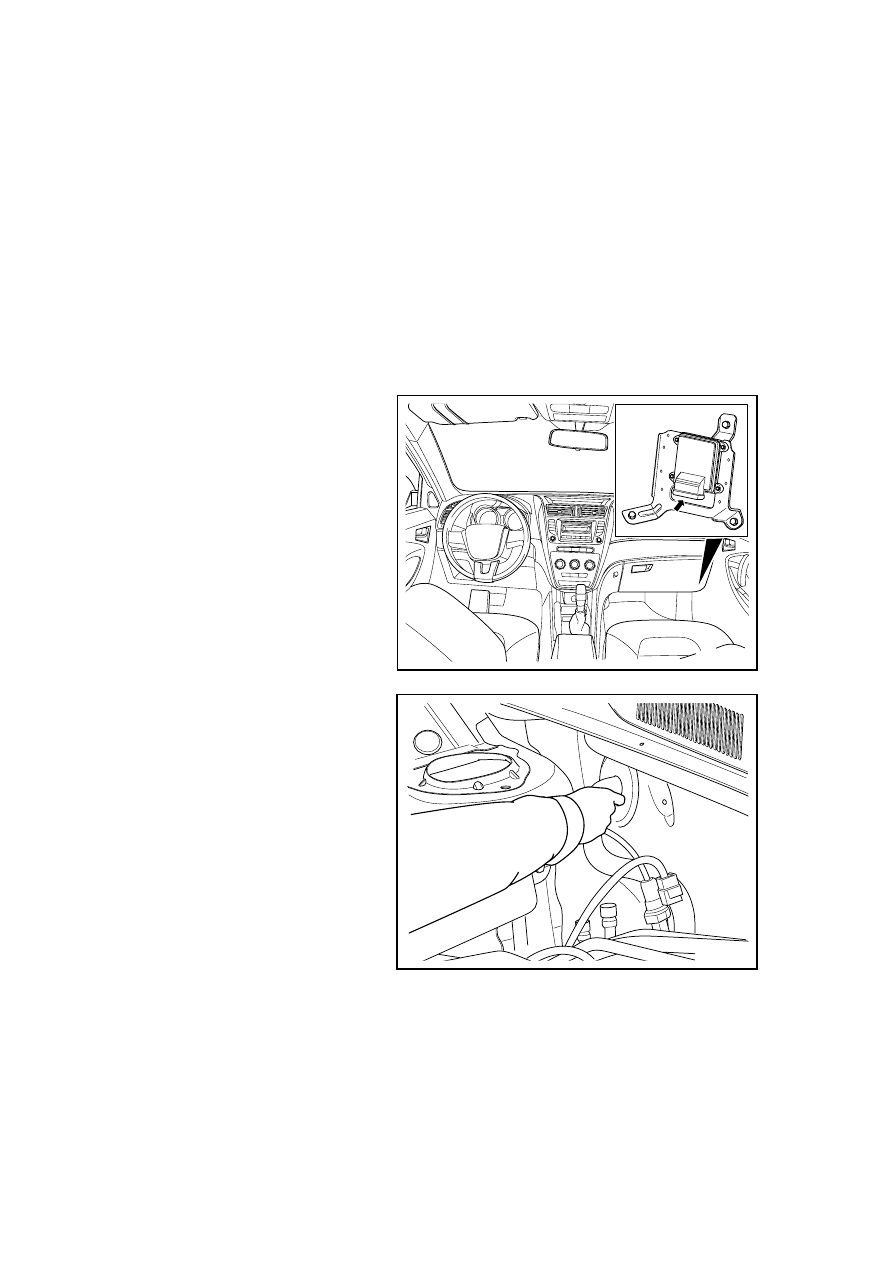

8.  Disconnect the engine control

unit and engine harness to the
instrument panel harness
connectors.

NL02-0002c

9.  Pull the engine harness out of the

firewall.

NL02-0001c

472

10.  Disconnect front and rear oxygen

sensor wiring harness connectors.

NL02-0003c

11. Dismantle the air-conditioning

compressor high and low
pressure connecting tubes.

NL02-0174b

12.

Dismantle intake air pipe
assembly.

13. Dismantle the radiator output

pipe.

Warning: Refer to "Warning on
Maintenance of Cooling System" in
"Warnings and Precautions".

NL02-0176b

473

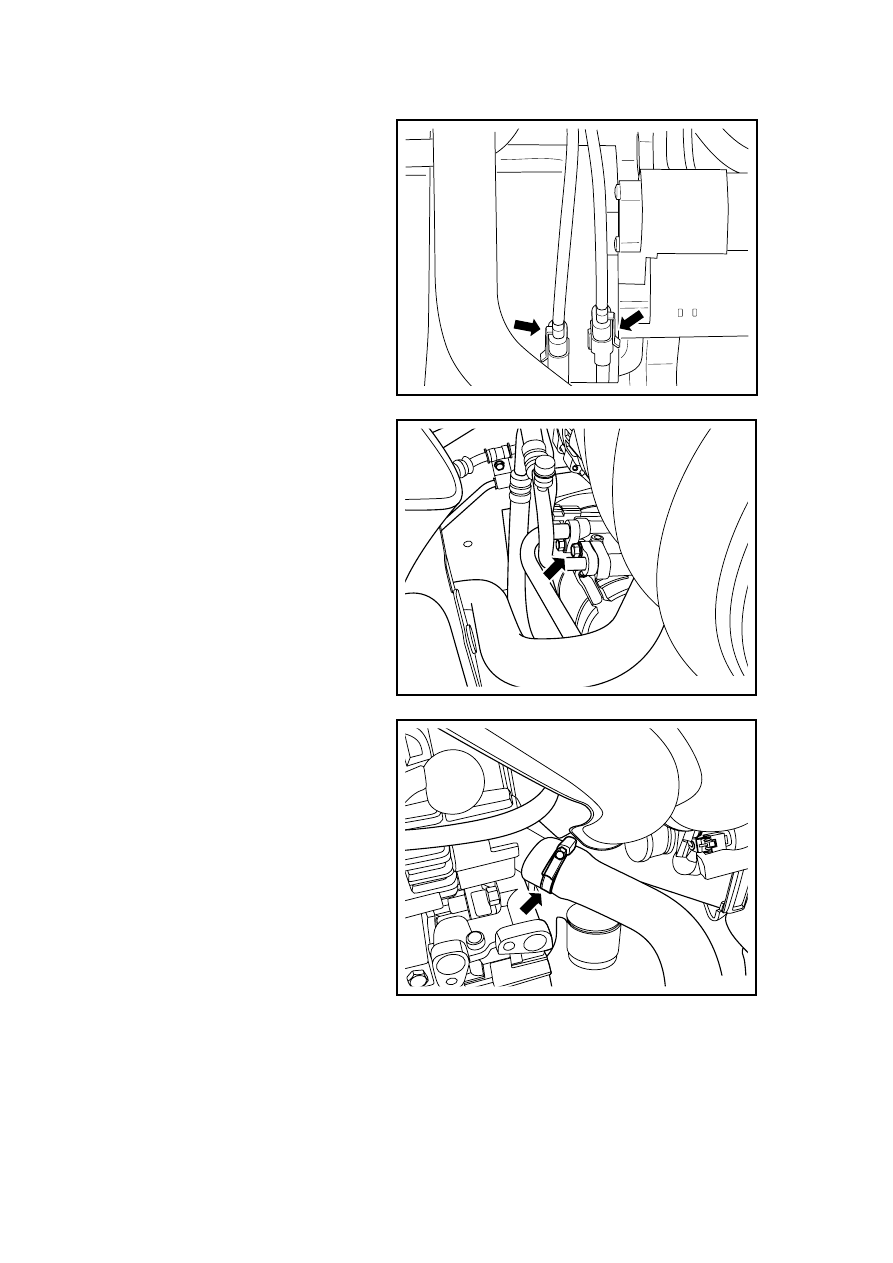

14. Dismantle the radiator inlet

pipes.

GC02-0051c

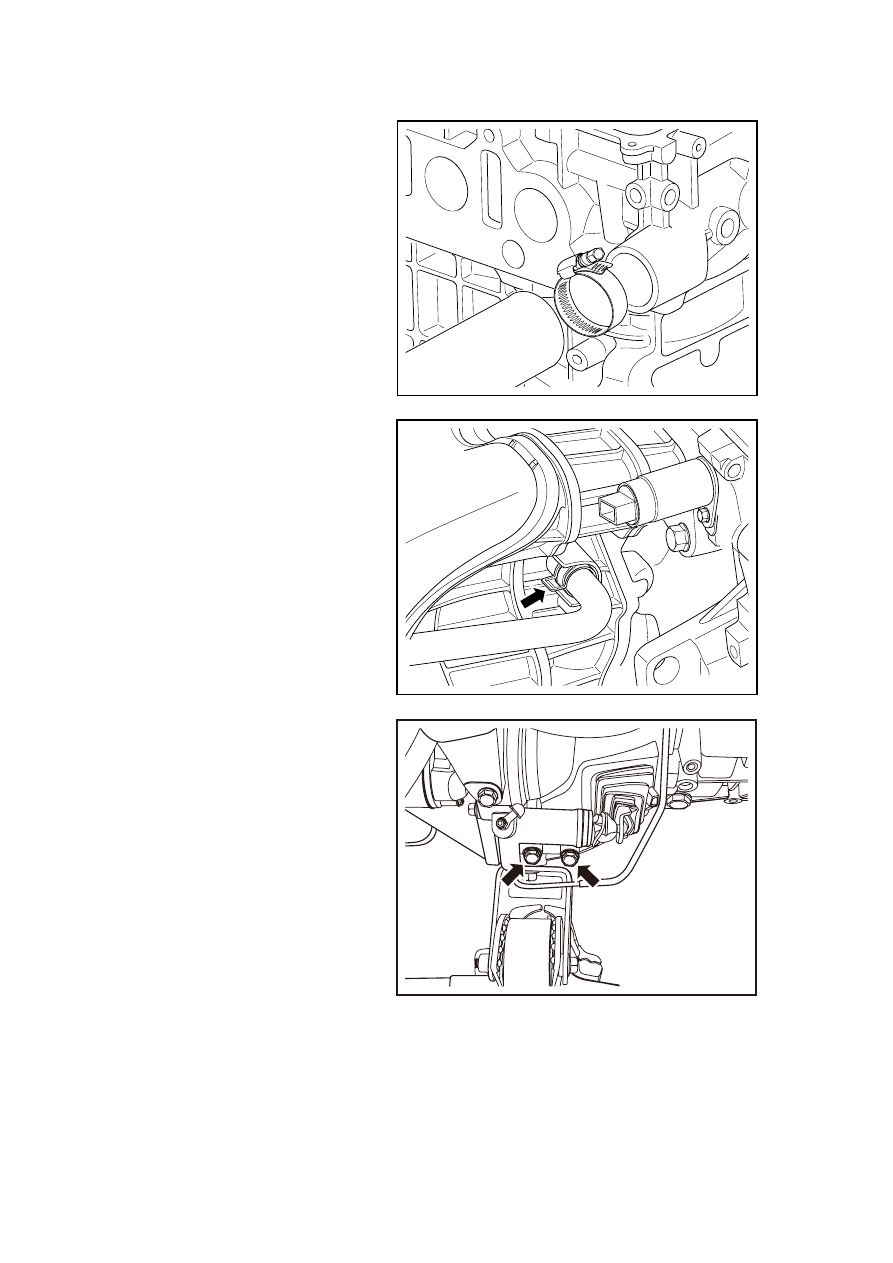

15. Dismantle the vacuum booster

vacuum tubes.

NL02-0004c

16. Dismantle the fixing bolts of

clutch fuel tube bracket.

17.  Dismantle fixing bolts of clutch

slave cylinder.

NL02-0180b

474
