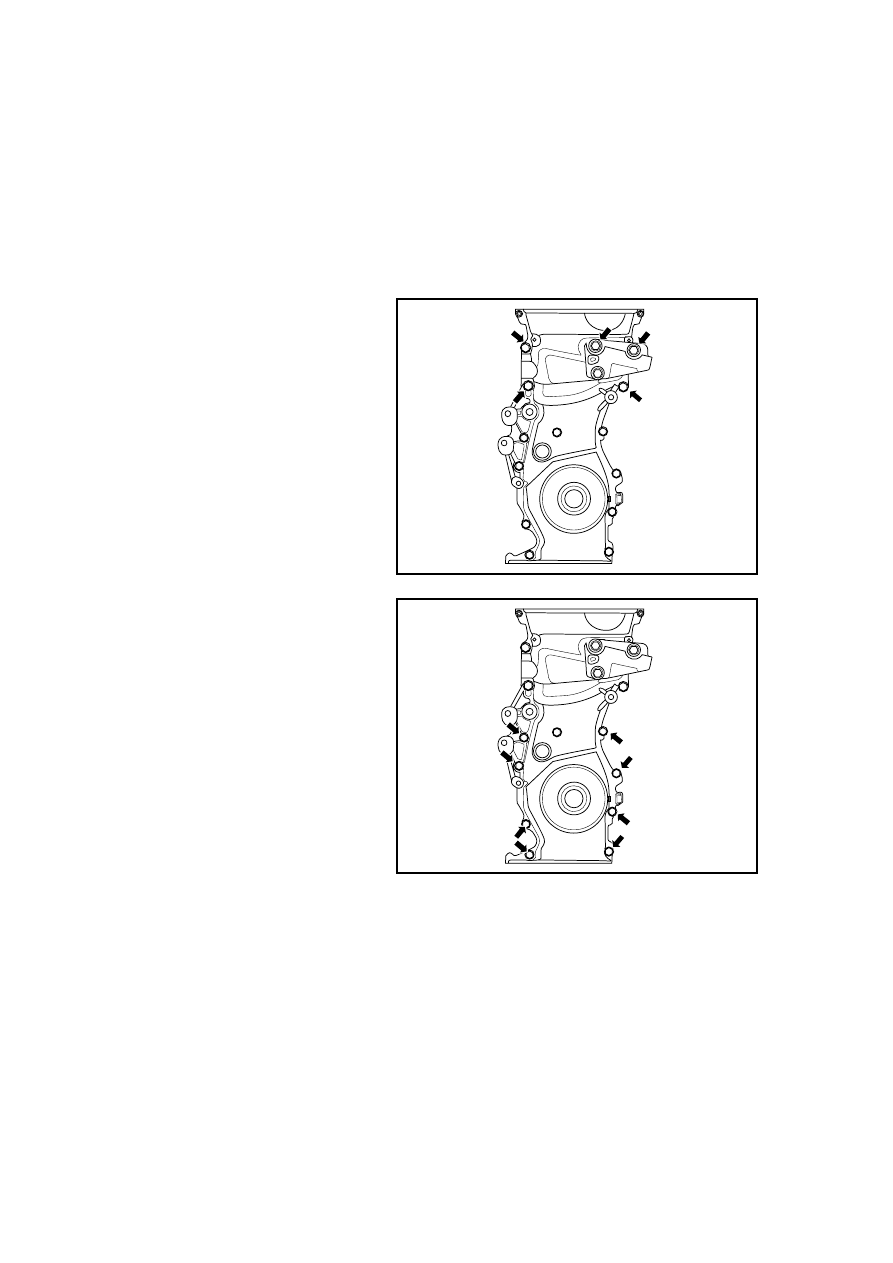

13.  Dismantle the eight timing chain

cover M8 tightening bolts.

GC02-0029c

14.  Dismantle the five timing chain

cover M10 tightening bolts.

GC02-0030c

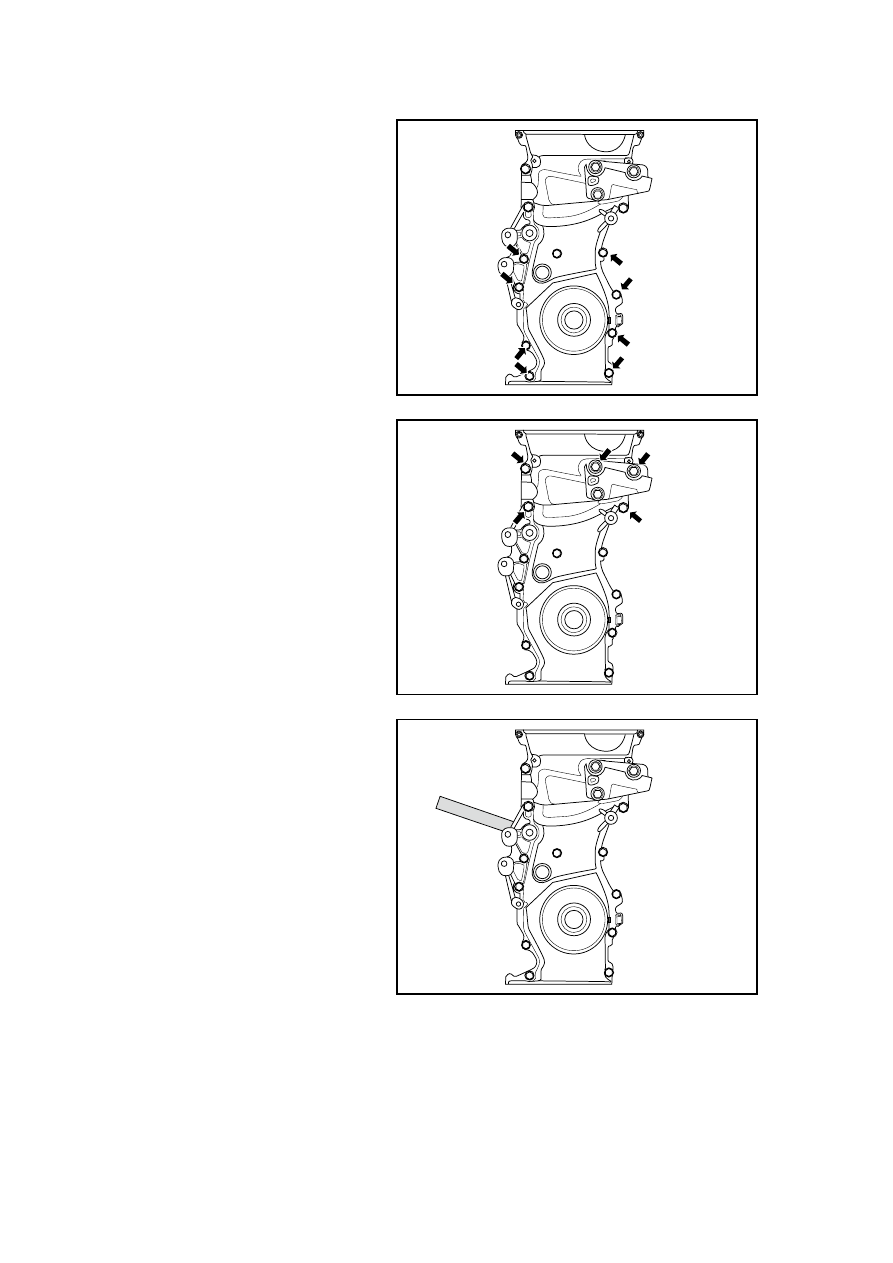

15.  Pry groove position with a bar to

loosen the timing chain cover.

16.  Remove the timing chain cover.

GC02-0031c

459

Installation Procedure:

1.  Clean the residual sealant on the timing chain cover and cylinder.

2.  Apply special sealant on the timing chain cover and cylinder block mounting surface evenly

and install the timing chain cover.

Note: prior to the installation of the timing chain cover cap, pay attention to check whether the
marks on the timing chain are consistent; if not, please reinstall the timing chain, refer to
2.6.8.10 "Replacement of Timing Chain Component".

3.  Install five M10 timing chain

cover tightening bolts and nuts,
but do not tighten at this stage.

GC02-0030c

4.  Install eight M8 timing chain

cover tightening bolts and nuts,
but do not tighten at this stage.

GC02-0029c

460

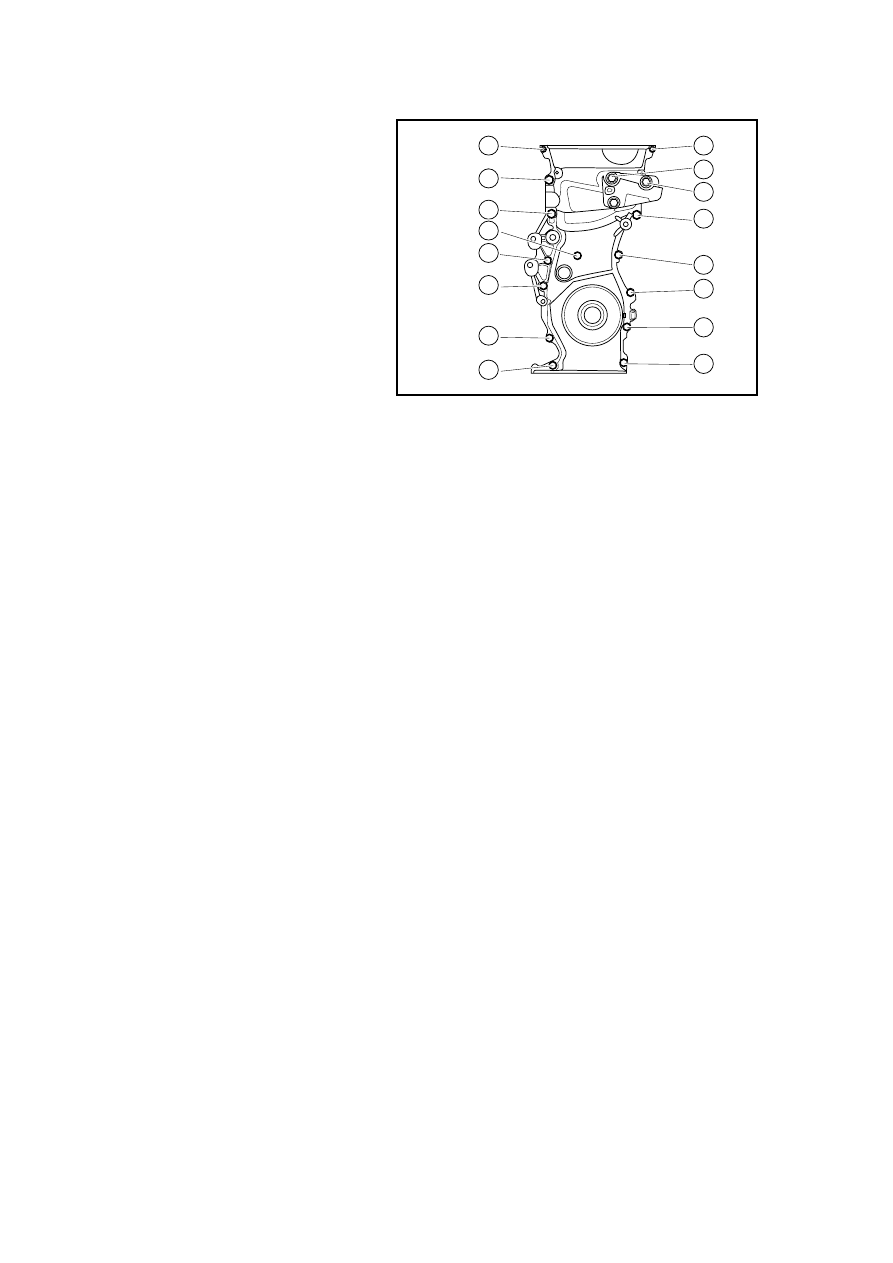

5.  Install three M6 timing chain

cover tightening bolts and tighten
timing chain cover tightening
bolts and nuts, total of 16,
according to the sequence shown
in the graph. The torque values
are as following:

M6 bolt and screw cap
torque :(10±1)N·m (Metric)

M8 bolt torque :(18±3)N·m (Metric)

M10 bolt torque: (50±3) N·m (Metric)

11

10

16

15

12

1

3

5

7

14

13

9

2

4

6

8

GC02-0032c

6.  Install the crankshaft belt plate.

7.  Use a special tool to install the crankshaft belt plate bolts.

Tightening Torque: (170±8) N·m (Metric)

8.  Install the timing chain tensioner.

9.  Install the oil pan.

10.  Install power steering pump.

11.  install drive belt tensioner.

12.  Install the drive belt.

13.  Install the cylinder hood cover.

14.  Install the ignition coil.

15.  Install the plastic shield of engine.

16.  Fill the engine coolant.

17.  Connect battery negative cable.

461

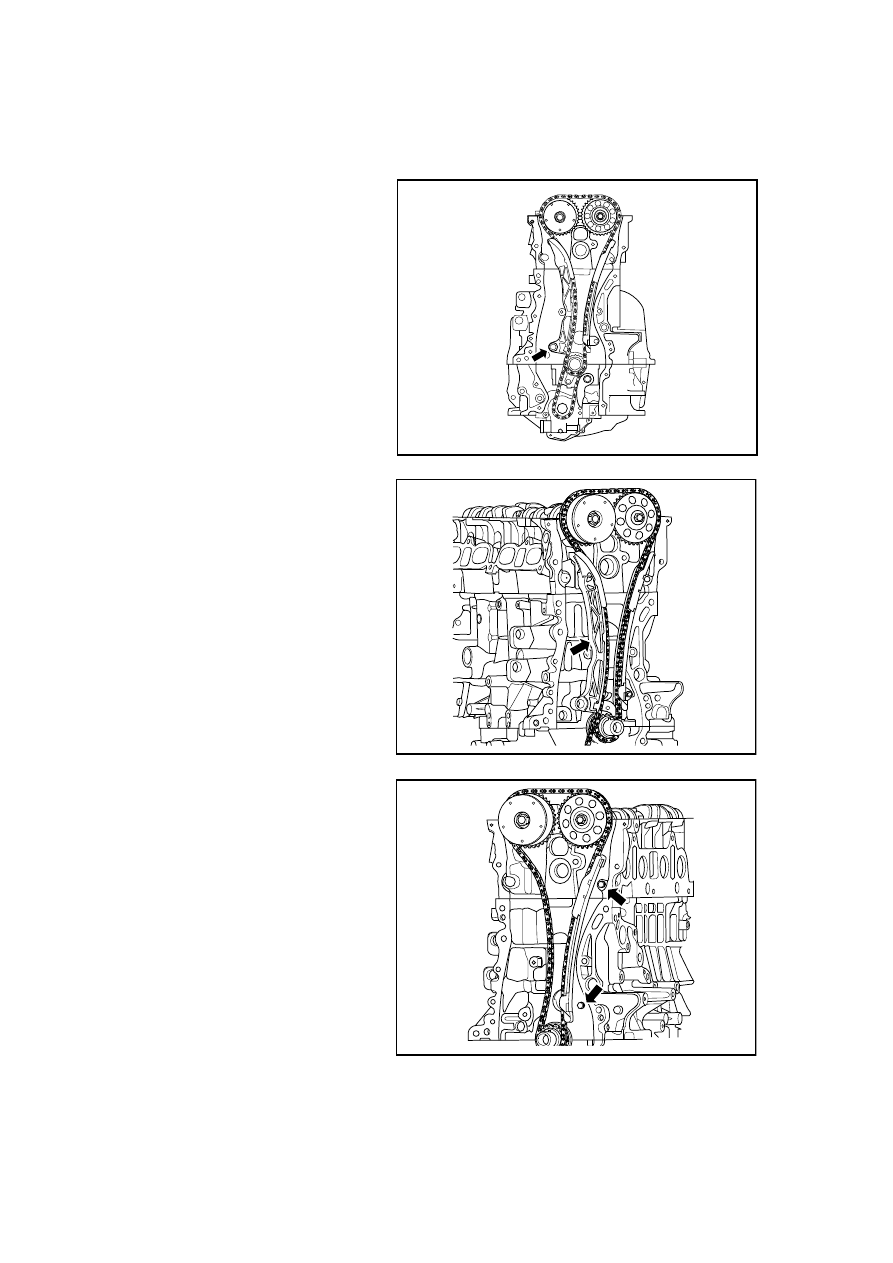

2.6.8.10 Replacement of Timing Chain Component

Dismantlement Procedure

1.  Rotate the crankshaft so that the

cylinder No.1 is at TDC position.
Refer to 2.6.8.9 Replacement of
Timing Chain Cover to dismantle
the timing chain cover.

2.  Refer to 2.6.8.8 "Replacement of

Timing Chain Shroud Tensioner"
to dismantle the timing chain
shroud tensioner components.

GC02-0026c

3. Remove the timing chain

tensioner rail components.

Note: During getting out, take care to
avoid dropping the timing chain
tension rail components, otherwise it
is likely to damage the components.

GC02-0033c

5.  Dismantle the timing chain guide

rail components lower fixing
bolts.

6.  Dismantle the timing chain guide

rail components upper fixing
bolt.

7.  Dismantle the timing chain guide

rail components.

GC02-0034c
